日曜日にパーツ屋さんに行ったらまだ売れ残っていたので2個買ってきました。
店員さんになぜ売れ残っているのか聞いてみると
オンボード型でディスコンテニューで取り付けにひと工夫いるからだそうです。
ＴＤＫ ノイズフィルター ＺＪＧ2206Ｍ-Ｐ
オンボード型 ＡＣ250Ｖ 6Ａ対応
こちらのノイズフィルターのケースがプラスチックなので以前購入していた
ＴＤＫ ノイズフィルター ＺＪＧ2206Ｍ-Ｐを1個分解してみました。
内蔵されていたのは
ECQE 250V 0.1uF
コモンチョークコイル 5～6A 表示1.2mH 実測 0.9mH
円板形セラミックコンデンサ 250V 2200pFｘ2 250V
（560-2 LL2 EN132400 Y2-250V X1-400V 多分Panasonic
Safety Reg. Capacitors ACラインフィルタ専用のコンデンサ
コイルはガチガチ 凄い量の接着剤でプラスチックケースに張り付いてます

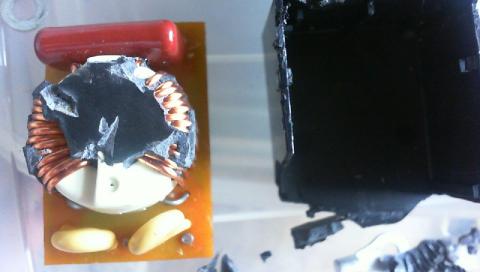

チョット失敗しましたが無事に分解
分解するさい基盤を少し割ってしまい基盤が使えなくなってコンデンサ、
コイルを全部取り外しコイル、ECQEが空中配線の様になってしまいました。
構造が解ったので次回はもう少し慎重に分解

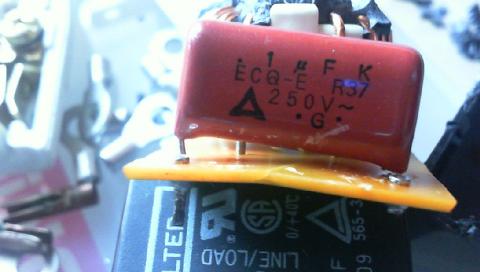

Panasonic製

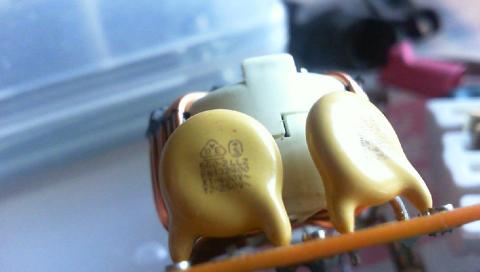

Yコンも多分Panasonic製
2個使って約60cmほどの2段フィルターケーブルを試作中
売れ残っていたので又購入
このフィルタを2個使って、1個はそのまま1個はYコンを着けずに最後にXコン
が来るようにすれば今風の2段フィルターが出来そう。
カホパーツにまだ売っていたら３～４個買ってきたい。部品取り
1mHコモンチョークコイルだけでも最低150円位はしますしコアだけ使っても
AC、DCフィルタになる。
-
購入金額
108円
-
購入日
2015年09月08日
-
購入場所
カホパーツ
ふっけんさん
2015/09/08
制御盤や、EMC対策でたまにお世話になります。
インディアンヘッドさん
2015/09/09
コメント ありがとうございます。
やはりこんなに安いと思わず買ってしまいますよね。
使わないかもしれませんが後4個ほど買ってきます。
インディアンヘッドさん
2015/11/02
ＺＪＧ2206Ｍ-Ｐ 2個
200円
WH4515 ベター小型コードコネクタ 1セット パナソニック(Panasonic)
200円
無メッキ真鍮製電源プラグ
協和電線 平形 VVF1.6×2C 1m
90円
ニチフ R2-4 （WH4515に）
ＺＪＧ2206Ｍ-Ｐはオンボード型なので圧着端子と半田付け
約8.5x7x4.5cmプラスチック容器（ダイソー 3個セット）
35円
VVF1.6×2Cの外皮（シース）を剥いて太め木綿糸巻き
クッション性
静電気が溜まりにくいらしい？
VVF1.6×2Cだと1.6mm単線なので非常にとり回しがし難いが
これで殆んどのアンプ電源に使える。
2週間前にカホパーツに行ったらこのノイズフィルターが50個ほどに
増殖していました。
