インナータイプヘッドホンの周波数特性はどうなって居るのか知りたかったのです
製品により性能、価格にバラツキが多いですよね　数万もする物は適応外としますが。

加齢で耳の周波数特性（Ｆ特）も悪くなっているので、グラフにして百聞は一見に如かずと
いうわけで マイクキットを購入してヘッドホンのＦ特を調べてみようと思いました。

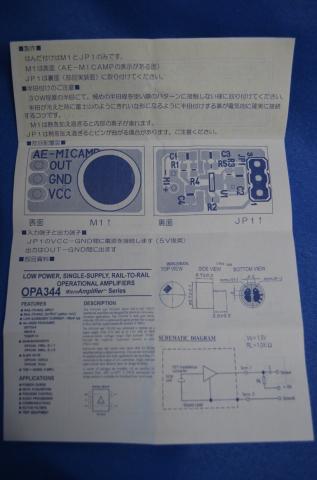

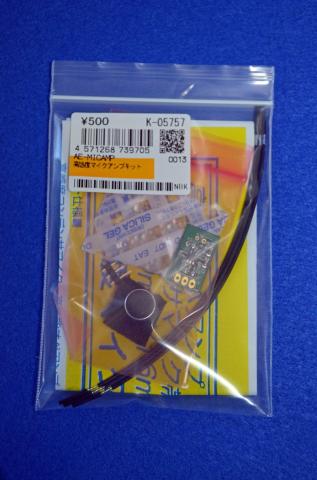

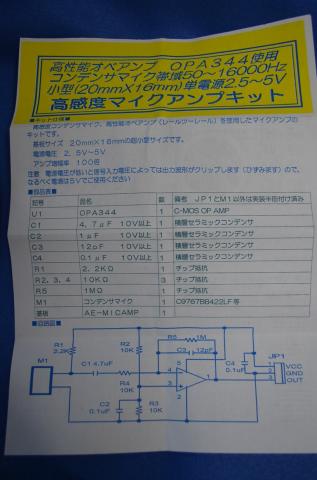

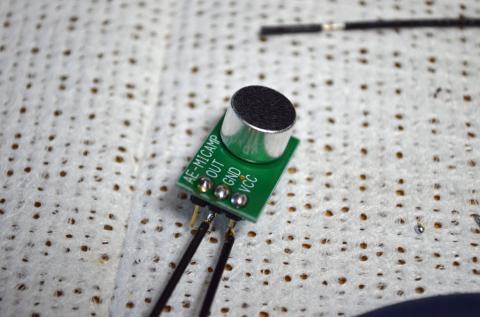

マイクキットは秋月電子通商の高感度マイクアンプキットです　

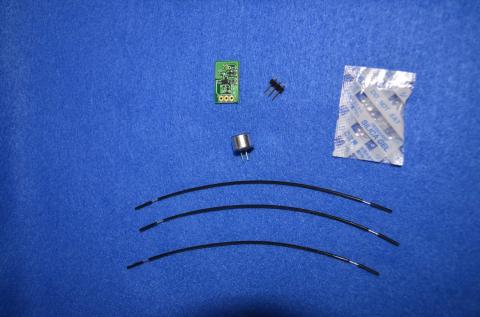

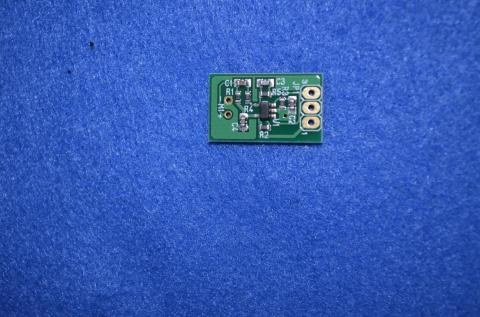

画像を見ていただけば判りますが ①マイクユニット　②マイクアンプ基板
③3PIN端子　④リード線３本　　今回は電源ジャックも購入しています

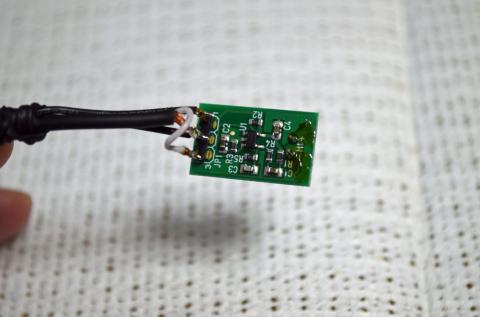

基板はパーツ実装済みです　制作者がすることは３INの端子半田付け　
出力コードの半田付け、電源コードの半田付けです
３０分もあれば完了します（１５分でもＯＫ牧場...)

電源は５Ｖなので５ＶＡＣアダプターから取ろうとＤＣジャックを購入

接続は下図の様になります　ＵＳＢマイクアンプを使用します

USB MICアンプ

 【結果】５ＶＡＣアダプター接続ではマイクアンプが発振します　

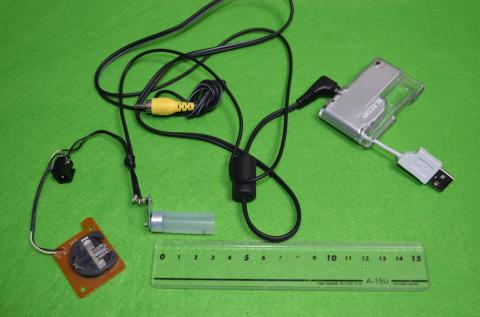

　　　　CR2025の電池ホルダーを取り付けて３Ｖ電源にしたら
　　　　良好に動作しました　ゲインが大きくなりすぎるようです

★WAVEファイル再生・録画ソフトを使用します

WAVE SPECTRA 1.51   http://efu.jp.net/soft/ws/ws.html

高速リアルタイム スペクトラムアナライザー

再生するWAVEファイルは20HZ～20KHZのSWEEP信号をWG150というソフトで

１８０秒間作成します.....全帯域フラット波形となります　信号レベルは-40db

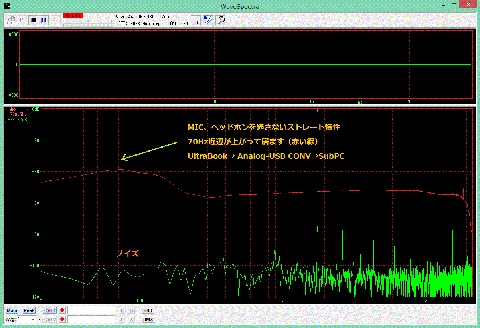

ヘッドホン、マイクを通さないでULTRABOOK,SUB PCの周波数特性を

測ってみました　上図の緑色ルート１です　　シリコンチューブは10m/m径

ユニット間の長さは25m/mにしました（外耳長？）　

では橙色ルート２で実際に測ってみました

●KOSS社のヘッドホンです

●SONY  MDR-E837MM

このヘッドホンはミニミニプラグですが普通のミニプラグに交換してあります

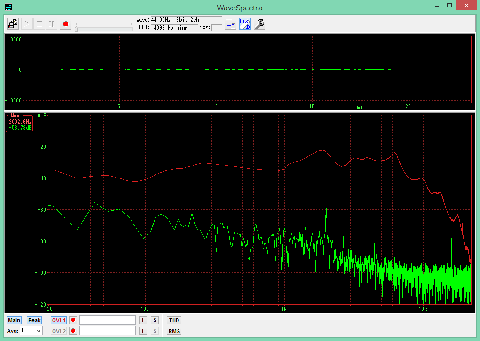

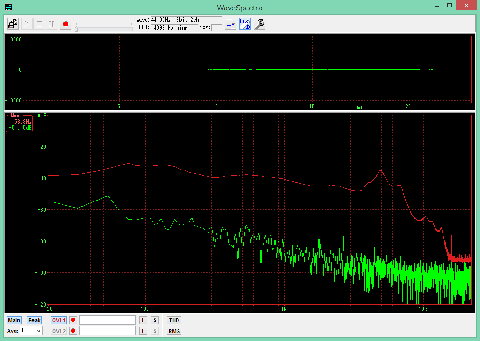

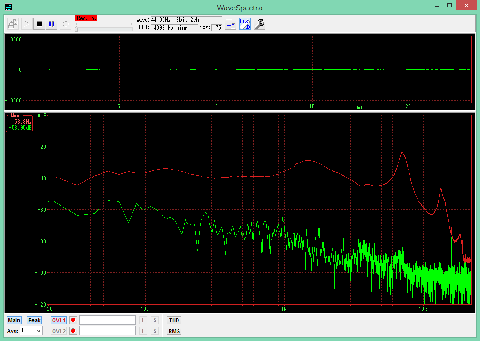

上の赤いグラフが周波数特性で下の緑グラフはノイズです

●MAXELL HP-CN10-PE  電脳売王で購入した格安品

★アンプ類のスループット特性は70Hz近辺が上がって居るので実測グラフから

　間引いて見る必要があります。またマイクの実際のＦ特も判らないので相対的に

　判断するしか無いように思えます。

 シリコンチューブ　　近所のホームセンターで購入
