ハッカソンで無償提供されました。

【ハッカソン参加レポート】 Intel IoT Roadshow 2015 Edison + IBM Bluemix

そこで、こんなIoTモノをつくりました。

【ハッカソン参加プロジェクト】 「見守りたいの♡」～ Intel IoT Roadshow 2015 Edison + IBM Bluemix（公開： 10/31-）

その時試した Intel XDK IoT Edition がよさげなので、もう少し使ってみます。

Node-RED で inject した文字列を Edison が受け取りコンソールに出力する

[クラウド側]

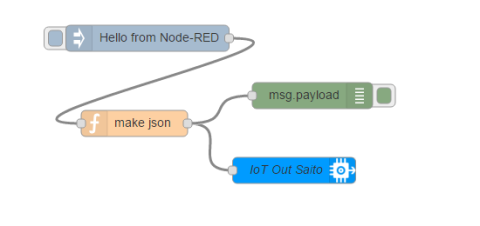

Node-Red の

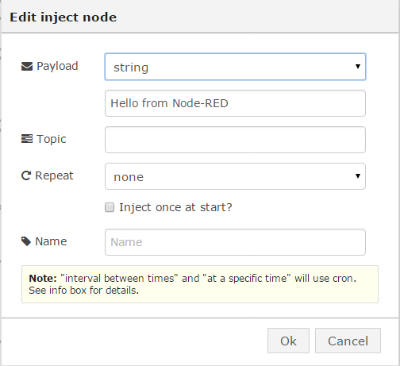

injectノードで、メッセージ「Hello form Node-RED」を発行します。

injectノードは、Node-RED内で入力を発生させるノードで、デバッグに便利です。

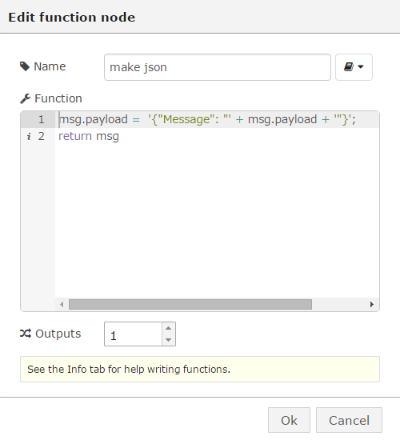

functionノードで、メッセージをjsonフォーマットに編集します。

iot out ノードで、Edisonに向けて送信します。

functionノードでjson がちゃんと編集できていないと、iot out ノードでエラーになります。

[Edison側：Intel XDK]

ハッカソンで作った main.js （https://github.com/chiba-todo/roadshow2015-XDK/blob/master/main.js）に MQTTでSubする（Subscribe ＝ 受信する）くだりを追加します。

client.on('connect', function (){}); の関数内に 次を追加します。

//subscribe to a topic
　　client.subscribe(sub_topic, function() {
　　　　// when a message arrives, do something with it
　　　　client.on('message', function(topic, message, packet) {
　　　　　　sub_message = message;
　　　　　　console.log("Received '" + sub_message + "' on '" + topic + "'");

　　　　});
　　});

XDKのコンソールログにメッセージ「Hello form Node-RED」が出ました。

温度センサーの値をPub（Publish = 送信）しつつSubできています。

[Edison側：I2CのLCDの基本]

 LCDディスプレイになにか表示する（単体）

キットに含まれるLDCディスプレイ：

• 品名： Grove - LDC RGB Backlight
• 型番： JHD1313M1
• 英数字 16文字x2行
• バックライットは、RGB‐LED（バックライトの電源は、ロジックの電源と共通）
• I2C インターフェース（5V）
• 資料： http://www.seeedstudio.com/wiki/Grove_-_LCD_RGB_Backlight

XDKで使うときの資料： https://software.intel.com/en-us/xdk-sample-creating-lcd-display-app

結線：

• Arduinoブレークアウトボード、Grove ベースシールドとも、５Vに切り替わってることを確認する。
• LCDディスプレイ基板とベースシールドのI2C（4つのI2Cのコネクタのうちどこでもよい）を4pケーブルでつなぐ。

XDK：

• https://github.com/gomobile/iotapp-template-lcd-driver （LCD用サンプル）をXDKで決めたプログラム保管用のディレクトリで git clone する。
• XDK で clone した ディレクトリで LCD.xdk を開く。
• Upload、Run。upload時にコンパイルというか、必要なモジュールがロードされる。

※ upm モジュール を使うとGPIOまわりの記述が簡単になるようです（接続するデバイスが対応している場合）。

※ ArduinoIDEでは、I2Cを使用する場合はプログラム走行前にGPIOの設定が必要だったのですが、XDKでは不要でした。

※ LDCディスプレイを使用する際は、ACアダプターから給電したほうが良さそうです。

[おまけ]

キットのLCDディスプレイは、バックライトがRGB‐LEDなので、色が徐々にぼんやりと変わるようにしてみました。（信号機のようにパッパッと変わるのは落ち着かないのでフェードしてみた）

（Zigsowの表示の都合で、下記コードはエディタにコピペしても再現できないことが多いです）

function rotateColors(display) {
　　var red = 50;
　　var green = 50;
　　var blue = 50;
　　display.setColor(red, green, blue);
　　var cont =0;
　　setInterval(function() {
// console.log(cont);
　　if(cont < 255 * 8){
　　　　if(cont % (255 *2) < 255){
　　　　　　if(red < 255 - 10){red += 10;}
　　　　}else{
　　　　　　if(red > 50 + 10){red -= 10;}
　　　　}
　　　　if(cont % (255 *4) < 255 *2){
　　　　　　if(green < 255 - 5){green += 5;}
　　　　}else{
　　　　　　if(green > 50 + 5){green -= 5;}
　　　　}
// console.log(green);
　　　　if(cont % (255 *8) < 255 *4){
　　　　　　if(blue < 255 - 1){blue += 1;}
　　　　}else{
　　　　　　if(blue > 50 + 1){blue -= 1;}
　　　　}
// console.log(blue);
　　　　cont += 10;
　　}else{cont = 0;}

　　display.clear();

　　display.setColor(red, green, blue);// display.setCursor(0,0);
// display.write('red=' + red + ' grn=' + green + ' ');
// display.setCursor(1,0);
// display.write('blu=' + blue); // extra padding clears out previous text
//
// display.setCursor(1,8);
// display.write('c=' + cont); // extra padding clears out previous text

　　}, 500);
}

[Edison ⇔ Node-RED]

Node-REDから受け取ったメッセージをLCDディスプレイに出力する

• RGBフェードが動作している上記LCD用サンプルコードに、
  MQTTで通信する部分を編集します。
  （このレビューの過程で編集した、「ハッカソンで作った main.js に MQTTでSubする（Subscribe ＝ 受信する）くだりを追加したもの」の 関係部分とPackage.jsonに追記）
• MQTTで送られて来たメッセージは、json形式なので、必要な文字列を取り出して LCDに表示させます。
• LCDで文字列をスクロールできるようにしました。
• 温度センサーの値をSubして同時にLCDに表示できるようにしました。
• {"LED": "on"} が来たら D13のオンボードLEDが点灯するようにしました。

[経過]

https://github.com/chiba-todo/my-iotapp-template-lcd-driver/blob/cast/main.js

[Web（HTML） ⇨  Node-RED]

HTMLからNode-REDにメッセージを渡す

冒頭の injectノードでメッセージを生成していた部分を 外部（インターネット経由のHTML）から与えるようにします。

画面は、Bootstrapのグリッドと部品を使います。（見た目と作りやすさのため）

Node-REDに Websocket の入力ノードを追加します。

メッセージは、HTML側のJavascriptでjson形式に編集しています。

[HTML]

https://github.com/chiba-todo/node-red_websocket/blob/master/index.html

以上で、

• Edison につながったセンサーの値をMQTTプロトコルでNede-REDに送り（Pub）、さらにWebSocketでHTMLに送りWebで表示する。
• Webからの入力（テキスト、ボタン）をWebSocketでNede-REDに送り、EdisonへMQTTで送って（Sub）LCDに表示、LEDのON-OFFする。

ができました。

やりたいこと１：

カラーピッカーをHTMLで表示して、色見本の上をマウスでドラッグするとか、スマホなら指でカーソルを動かすと動きにつれてRGB-LEDの色がネット越しにスムーズに変化する仕組みを入れたい。

WebSocketならではの即応性を活かしきれるかの検証、かな。Edison側のMQTTがボトルネックになりそうな気はします。

やりたいこと２：

サーボモータで２軸コントロールしたUSB‐Webカメラの静止画／動画をネット配信したい。

経験がないので、どこまでできるのかすらわかっていません。

参考： http://neuralassembly.blogspot.jp/2014/12/intel-edison.html
