自室で分配しすぎで電波レベルが弱く感じていました
BS/CSのみ30dbのブースターを付けていましたが天候状況で弱さを露呈してました
現在地デジ５分配、BS/CS ５分配 混合１ という環境です
地デジカードがあと3枚残っていますが使っていません
ＰＣにカードを刺して録画してます
他に２台 アイオーデータ BCT-HVT300L 、 PIXELA PIX-BR320
があります。

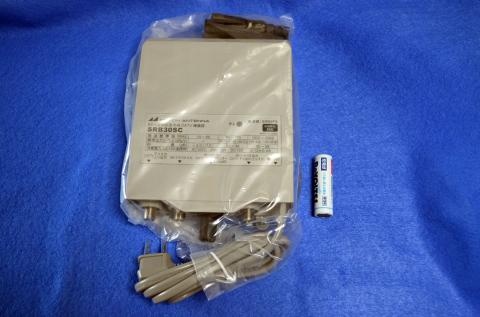

今回全帯域ブースターを導入しました 30dbタイプです
地デジ----30db BS/CS----20～28db のようです

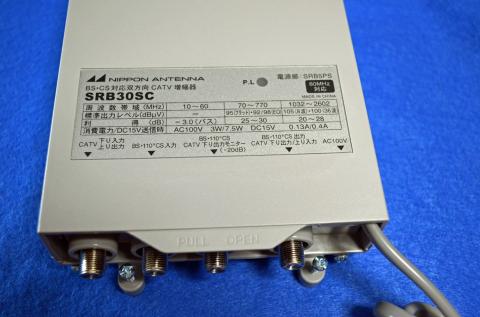

当ブースターの入出力端子
★入力-----2箇所 地デジ(CATV兼用) , BS/CS
出力はメインは混合で出力されますが、モニター出力もあります
★出力 ----① 地デジ+BS/CS 混合で出てきますので分岐器が必要です
② モニター出力として地デジ+BS/CS 混合として出力されます -20db相当
チューナー接続も可能です PIX-BR320 を繋いでいますが正常に
映っています
なお地デジの項目が無いのですが
> 元々はCATV工事業者用製品ですが、地デジ（UHFアンテナ）用にもご利用いただけます。
> もちろんBS・CSアンテナにもお使いいただくことが可能です。理由は簡単。CATVの下り
> 周波数(70～770MHz)と地デジの周波数(470～710MHz)と使用帯域が重複しているから
> です。更に本体と電源を分けて使用することができ、屋外にも設置ができる便利な商品です。

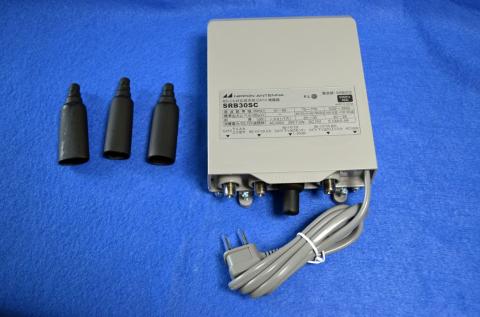

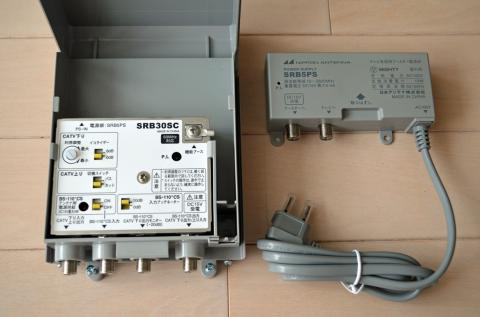

電源部を分離して母屋にセッティングできます

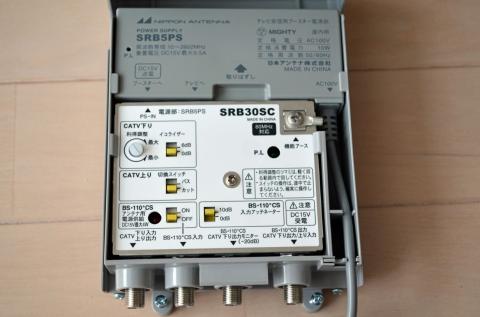

当然ながらパラボラアンテナに電源を供給できます 操作パネルにスイッチがあります
操作パネルは上カバーが爪で引っかかっているので外して上に上げれば操作パネルが
でます。

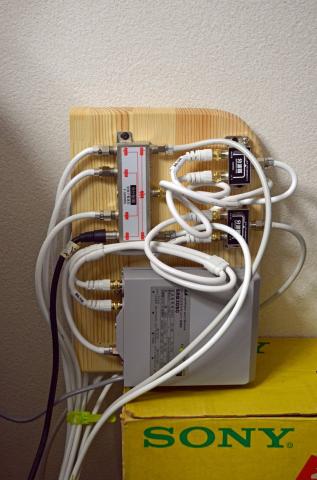

ボードに組んでみました 裏側にも分配器があります

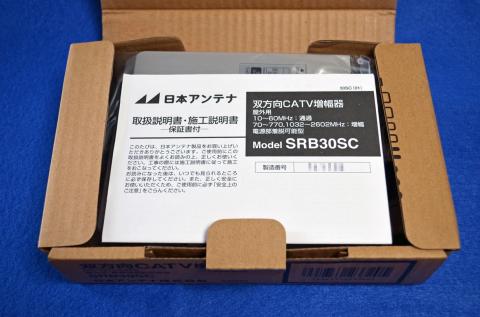

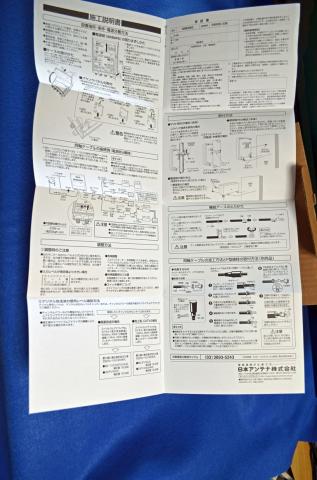

説明書
結果は 地デジ 21～22 → 24 db基準不明 C/N?
BS/CS 18～19→ 同じくらいですが良好に受信可能
壁のアンテナ端子からブースターまでのケーブル(7Mくらい）も変えました
(これが一番効果があったような）
部屋のアンテナ端子から、以前使っていたケーブルがミスマッチだったようです...
変に柔らかいケーブルでしたが、太いので疑わずに使っていました
Ｓ仕様でなかったです 導入前に比べてすこぶる受信状況が安定しました
もう少し様子を見てみます......

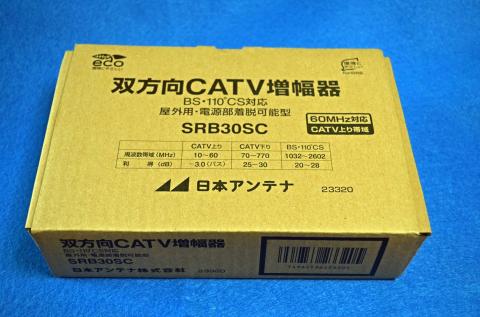

CATVと箱に書かれているので、手を出しにくい製品ですが
CATV入力を地デジと考えればＯＫです 正常に使用可能でした
CATV帯域は地デジ帯域を含むのですね
地デジの最低要求CN値
http://www.maroon.dti.ne.jp/wato/annex/ant/earth_digital....
BS/CS の最低要求CN値
http://www.maroon.dti.ne.jp/wato/annex/ant/bs_digital.html
今回のブースターで得られた値は
地デジ----24db （変更前は20～23db)
BS/CS----19db (変更前は19db) でした
数字はあまり変わりませんが受信状況は安定しました。
2014-10-05
10日経過しましたが受信経過は良好です。
安定して使用できています。
.
-
購入金額
6,480円
-
購入日
2014年08月22日
-
購入場所
amazon
CLWさん
2014/09/25
タコシーさん
2014/09/25
定価は32000円位ですが安いですよね
マンションですと各階で分配分岐されるので自分の部屋で
更に多分配分岐するのはブースター入れても厳しいみたいですね
notokenさん
2014/10/25
黒いホーリックの分波器に付いているアンテナケーブルですが、太い割に減衰が多いものが混じっていますよ。(当たり外れがある)
ブースターの前に使っているケーブルは交換したほうがいいかもです。
タコシーさん
2014/10/25
アドバイスありがとうございます
分岐器にオマケで付いていたケーブルですが自分で作成するのも大変なので
このままでしょう....コネクターやケーブルの作りは良いですよ 金メッキだし..
(本物の金では無いようです...w ケーブルは硬いし弱点は無さそうですよ）
ブースター導入前に比べると地、BS,CS共レベルが
上がっているので大丈夫とも思えますけどね
暇があったらチェックしてみますよ
notokenさん
2014/10/26
金メッキより接点数が少ない芯線が直接接続されるF接栓のほうが有利みたいです。
F接栓に限っては、金メッキは無意味です。(見た目だけの問題)
コネクタピン式の場合：
同軸芯線→コネクタピン→機器
芯線が直接つながるタイプのとき
同軸芯線→機器
絶対に気にならない程度ですが、接点は少ないほうがいいです。
みてわかると思いますが、直接芯線の場合は機器に直結しています。
タコシーさん
2014/10/26
現実問題としてこのブースターのコネクター形式には
無採用は施工不可能ですよ
分配数が多い、お金は大枚を掛けられない結果が
こういう現実ですね....
個人の趣味なので若干の不都合は問題ありません...
