DACやアンプ基板を製作する場合に必ず必要となるのが電源基板です。

いろんなタイプの基板がありますが、私の場合、LM317/LM337を良く使っています。

古い半導体ですが、こんな記事もあります。

「電圧レギュレータの種類と特徴」

http://nw-electric.way-nifty.com/blog/2015/03/ldo-23b6.html#more

LDOが必ずしも良いというわけでもないことが、示唆されていますね。

さて、そのLDOで人気があるのがTPSA4700ですが、

・低ノイズであること

・可変で簡単に出力電圧を変更できることと、可変領域が広いこと

・１Aまで許容できること

などが人気の秘密かもしれません。（個人的に）

TPSA4700を使った電源基板やDC-DC可変電源基板はこれまでも使ってきました。

やなさんも同様の基板を頒布しているので、今回、入手してみました。

この基板は、電源基板として

・コンパクト

・デュアル電源（正負、正×２の選択可）

と、藤原さんの基板とは少し違ったポイントがあって、P2D基板や4490DAC基板との組み合わせがしやすいと思っています。

また電源基板が増えますがｗ

今回のシステムリニューアルに合わせて導入することにします。

2015.12.05

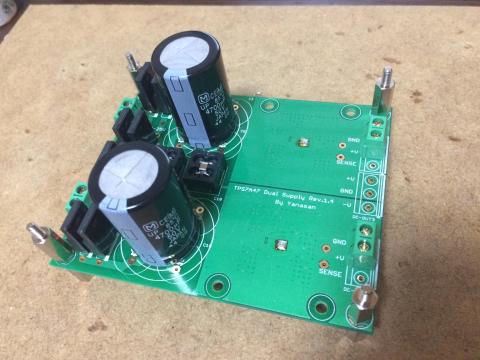

とりあえず、仮組みしてみます。

SiCがまだ必要数到着していないので、製作はもう少し後になります。

TPS7A4700のはんだ付けが鬼門です（汗）

 ところでこの基板、

IVアンプ基板とサイズが同じなので、この基板の下に重ねて置けますね。

結構な高さになるのが玉に瑕ですが。

2015.12.13

いよいよ電源が必要になったので、組み立てます。

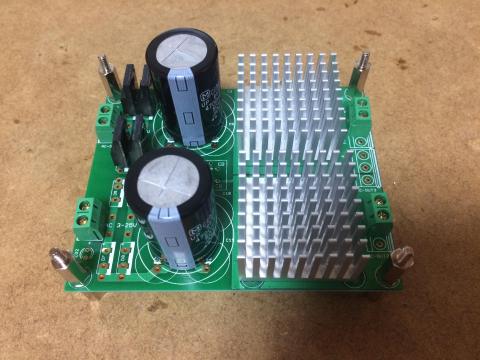

と、完成です。

例によってTPS7A4700はQFNなのでとてもはんだ付けがシビアです。

サーマルパッドのはんだ付けなど、過去に経験したのでやり方はわかるんですが、

予断を許しません。

この基板、藤原さんの同様の基板よりも少し凝った作りになっていてEMIフィルターを搭載できたり、正負電源にも正電源×２でも使えます。

今回、整流用ダイオードはSiCを使いました。

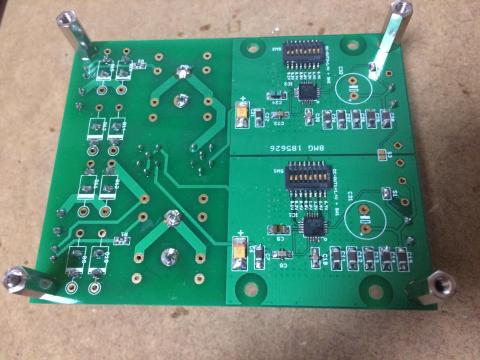

基板裏面

出力電圧は、裏面のディップスイッチで設定します。

1.4V＋α＝Voutとするよう、αの部分を調整してゆきます。

今回は、3.3Vが欲しいので、

1.4V+1.6V+0.2V+0.1V=3.3V　とします。

あとは通電し、電圧のチェックをして完成です。
