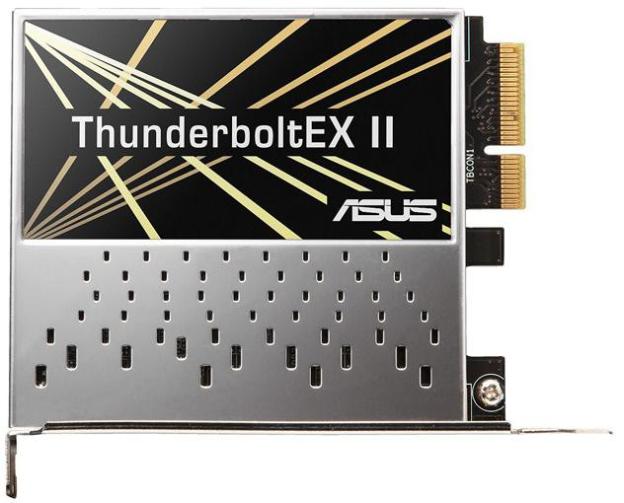

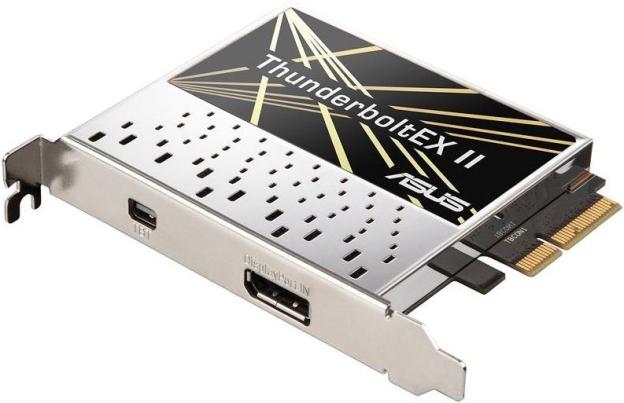

サンダーボルトカード正面
高解像度(4K)で60fpsを実現するには、現状DisplayPortしか選択肢がなく、miniDisplayPortインターフェイスと互換があるので、以前から興味がありました。
現状のモニターは、WQHD解像度なので、3台のデスクトップPCを、Dual Link DVIとDiplayPortで接続しています。
Ultra M.2 SSDを試したくて購入したマザーボード ASRock Z97 Extream9には、サンダーボルト用のAICヘッダーが付いていて、取扱説明書にはこのコネクタにサンダーボルトアドインカードをGPIOケーブルで繋ぐように記載されています。

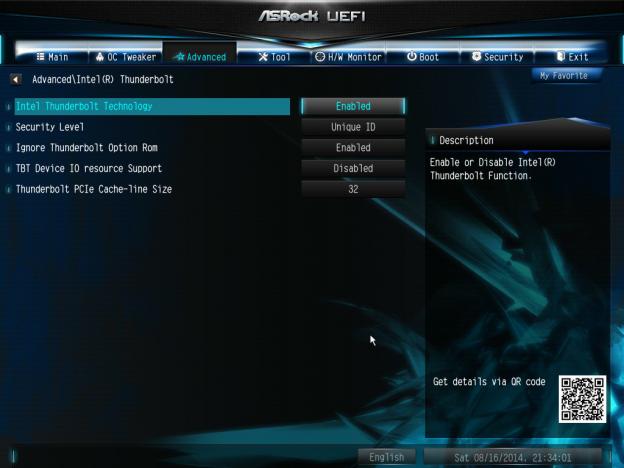

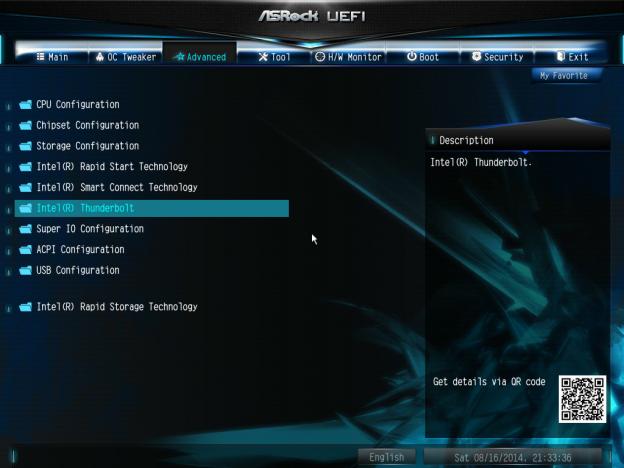

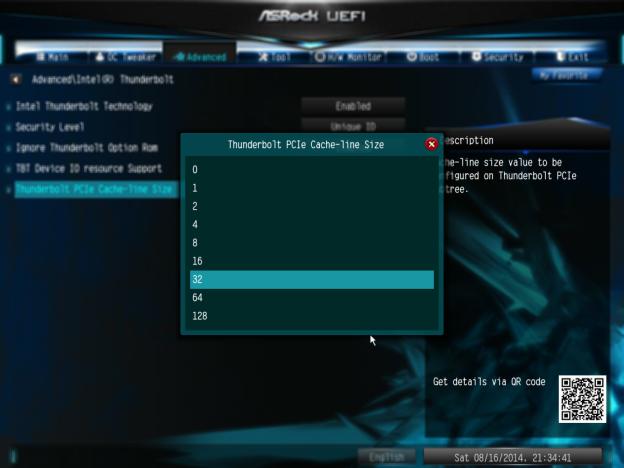

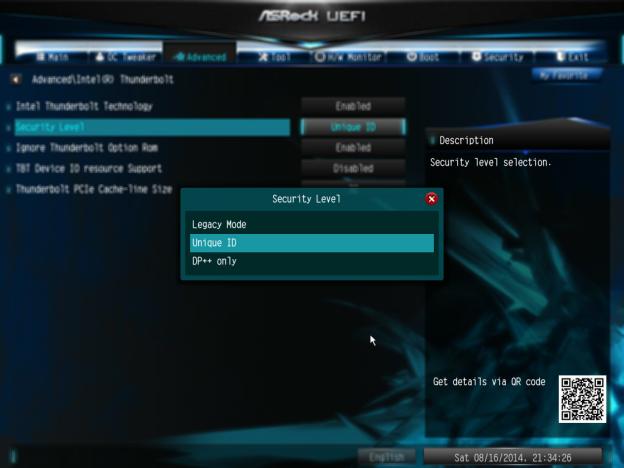

また、マザーボードのUEFIにもサンダーボルトの設定項目があります。
UEFIには、Intel(R) Thunderboltという設定項目名称になっていますが、ASRockからは、サンダーボルトのアドインカードは発売されていません。
そんな中、ASUSTeKから、Thunderboltのアドインカードが発売され、ASUSTeKのサイトで情報を集めると、どうもASUSTeKのアドインカードもインテルのサンダーボルトドライバーをインストールするようです。
ひょっとして、ASUSTeKのカードが使えるかも？と考え、購入してみました。
パッケージは、こんな感じです。
パッケージ

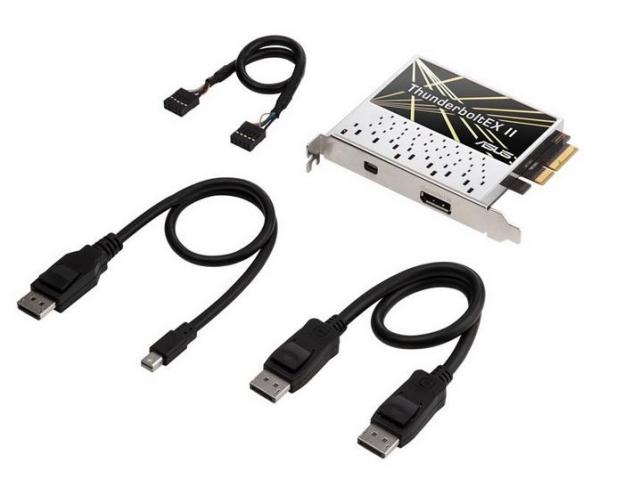

同梱品
アドインカード以外に、DisplayPortケーブル2種類とGPIOケーブルとGPIO変換ケーブルが同梱されていました。
カードには、GPIOケーブルコネクター以外にDisplayPort入力とサンダーボルトコネクターが各1つ付いています。
DisplayPort入力には、PCのDisplayPort出力を付属のDisplayPortケーブルで繋ぎます。

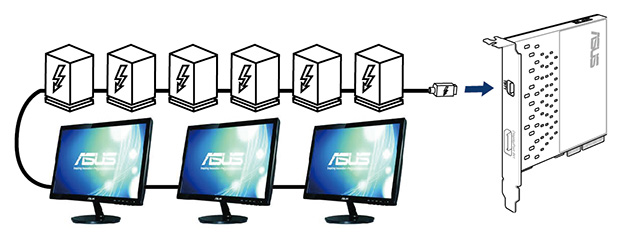

サンダーボルトの仕様では、最大6台のサンダーボルト機器と3台の4Kディスプレイがデージーチェーンで接続できるようです。
カードの説明書より引用
ASRock Z97 Extream9にこのアドインカードを挿し、変換ケーブル経由でGPIOケーブルをアドインカードとマザーボードに繋ぎ、ドライバーをインストールしました。
DisplayPort出力をケーブルで繋ぎ、このアドインカード経由でモニターに出力しましたが、正常に動作しているように見えます。

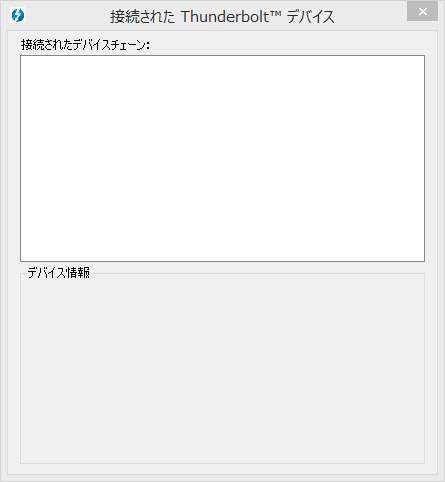

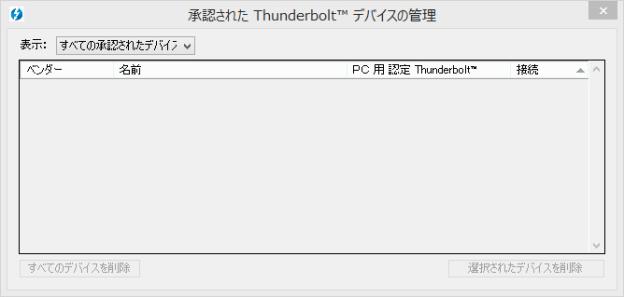

カードのドライバーと一緒にインストールされたサンダーボルト アプリケーションでデバイスの管理画面とデバイスリストを表示させてみましたが、何も表示されません。
ディスプレイポート機器(モニター)は、サンダーボルト機器ではないので表示されないようです。
そのうちサンダーボルト機器を繋いで確認したいと思います。
-
購入金額
8,208円
-
購入日
2014年08月01日
-
購入場所
TUKUMO DOS.Vパソコン館
