PSTってなかなか良いですね

Markaudioの商品説明シートに記載されている定数を使ってPST(Passive Servo Technology)を組みます。
要するにローパスフィルターというか、中高音域のフィルターですな。

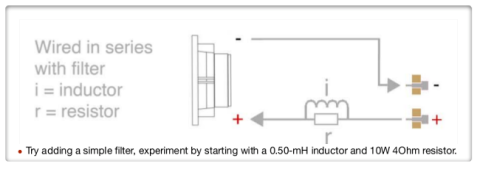

回路図
回路図

まずはL=0.5mH R=4Ω/10wから。

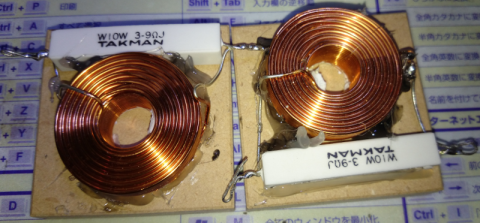

PST回路：黒グルーが残ってて汚い orz
PST回路：黒グルーが残ってて汚い orz


スピーカーの出音傾向はあまり変わらず、低域の特にベースラインの伸びが気持ちよくなりました。
これはなかなかです。




下手にトーンコントロールイジるより、これをベースに最終的にトーンコントロール機能を使ったほうがいいかもしれません。

問題は、どうやって出来上がったエンクロージャー内部に収めるか・・・

  • 購入金額

    0円

  • 購入日

    2014年06月18日

  • 購入場所

    自作

8人がこのレビューをCOOLしました！

コメント (5)

  • mr_osaminさん

    2014/06/18

    ＞問題は、どうやって出来上がったエンクロージャー内部に収めるか・・・

    え！？

    どうなっちゃってるんですか？

  • baelさん

    2014/06/18

    既にSPKターミナルに4S8をハンダ付けしてるので、エンクロージャー内部に設置するとなると・・・

    ①SPKターミナルのハンダを外す。
    ②4S8の外皮を100mmほど剥く。
    ③プラス側を20mmほど残して切り落とす。
    ④SPKターミナルプラス側に切り落としたケーブルをハンダ付け。ついでにマイナス側も。
    ⑤プラス側をターミナルから20mmくらい残して切り落とし、PSTにハンダ付け。
    ⑥ユニット側からプラスをPSTにハンダ付け。
    ⑥エンクロージャーにPSTをネジ止め。
    ⑦吸音材をかぶせる。

    さぁ、手が入るかな？　←　ここが問題なんですよぉー

  • インディアンヘッドさん

    2014/06/19

    おはようございます。

    私の手が大きいのですが10cm口径は、全ての作業が
    片手でのブラインド作業になりますよ。
    少し見栄えは良くないでしょうがエンクロージャーの
    後に外付けが一番無難だと思いますが
