AK4490基板発注の際、DAC基板のみ差し替えて操作可能なケースを製作することで、2倍楽しめるDACを構想できたため、同時に発注しました。
少し大掛かりなプロジェクトとなってしまったため、期間は掛かりそうですが、作り甲斐は大いにあると自負しております。
出来上がりが楽しみです。
構成は、AK4490プロジェクトと重なりましたので、同一となります。
<変更点>
・コンパチケース案は没になりました。w
(基板共有はできますが、ソフト入れ替えになるため)
・9018K2MDACは、OS70-20-23BBにケースの変更。
・液晶は、秋月の20桁4行タイプに変更。
・9018K2Mのプログラムが、データシートが契約しないと手に入らない(そこまでは・・・)
・その為、プログラムは、HiFiDUINOさんのコードをひとまず使ってみる。
(余裕ができれば、このコードを元に書き起こしてみたいと思っています。)

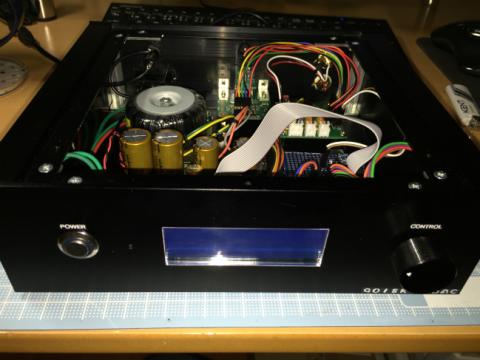

↑オペアンプは、手持ちであったMUSE8920Eを変換基板にて使用しました。
コンデンサをニチコンのGFに交換しています。

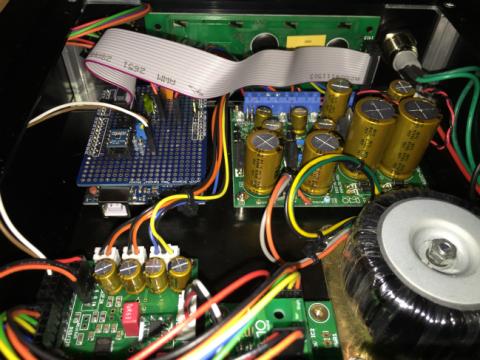

↑自作インターフェースシールド(液晶、ロータリエンコーダ、赤外線、I2C(3.3Vレベル変換))

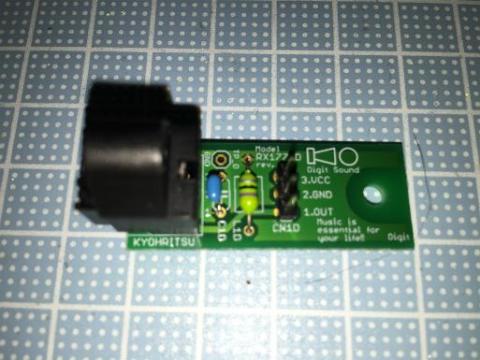

↑共立の光受信基板を組み込みます。

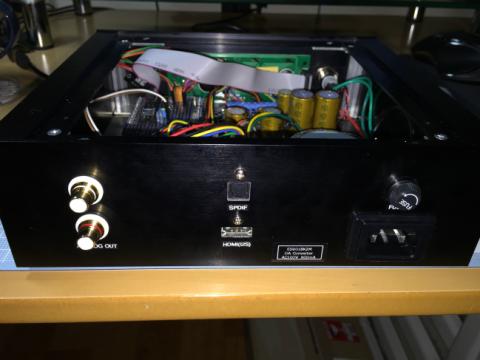

↑TOSLINK入力をつけました。また今回は、電源を3Pインレット仕様にしてみた。

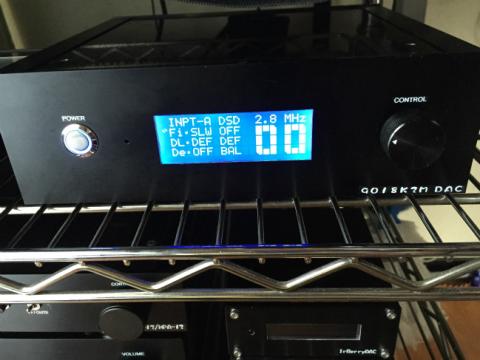

↑DSD入力している様子。
-
