「ミニ基板」ってつい惹かれるんですよねぇ。

けれど、電源基板とトランスが組み合わさるので決して小さくまとまることはないとわかっているんですけど･･･

ようやく少し手をつけ始めました。

これはパワーアンプ基板として使う予定なので、プリアンプはたかじんさんのHPAを組み合わせようと思っています。

電源部はまだ決めてません、20V2Aは最低必要みたい。

電圧増幅段、電力増幅段の電源を独立できる少し凝った設計になっているものの、大がかりになるのでそこまでは辞めておこう。

とにかく、

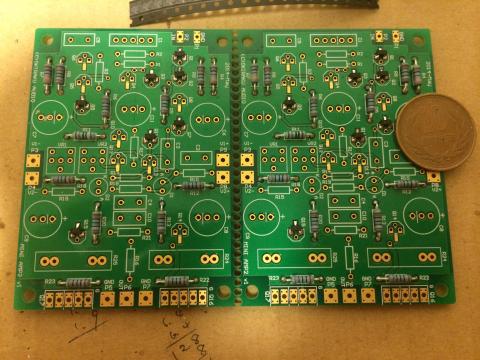

これの取り付けが細かい作業になるので、目がショボショボします。

2015.02.25

今からケースを物色中。

しかし、トランスが巨大なのでケースの大型化は避けられず・・・

おまけにケース加工が面倒なので、できれば加工済みの製品が欲しい。

となると、タカチのケースは加工賃が高いので却下。

ネットで調べてみると、

・ケース１

　これはなかなかリーズナブル。電源スイッチ、フューズケース、ACインレット付

・ケース２

　少し高い。背面パネルは左右独立構成を前提とした配置

・ケース３

　リーズナブルだけど、ずんぐりしててイマイチ

シッピング料金は3,000~5,000円

それと、トランスケースなどもあるといいかも

120mm×57mm

これならおさまるか？

2015.03.18

こちらも、ちゃっかり進行中。

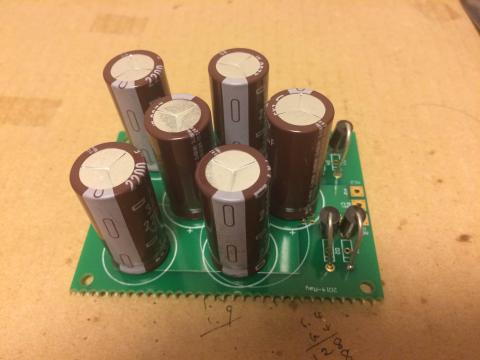

電源基板は同じミニ基板（で、非安定化回路）

整流ダイオードは余裕を見て10A仕様をチョイスしました。

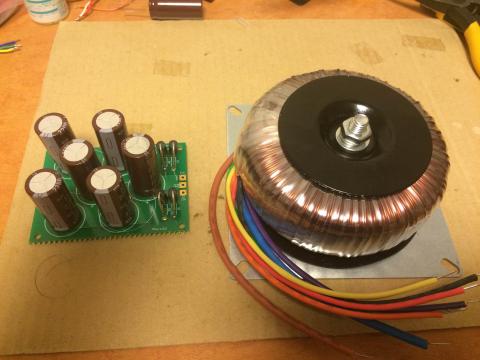

組み合わせるトランスとツーショット。

トランス、でかっ！

組み合わせるアンプ基板は、まだまだ時間がかかります。

2015.03.21

DACも一段落したので、アンプ基板の製作を再開

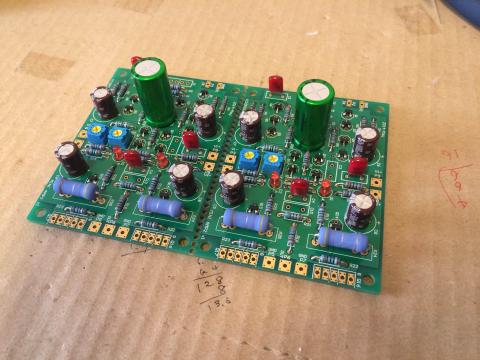

できた！

っと思ったら、フィルムコンが足りない・・・ orz.

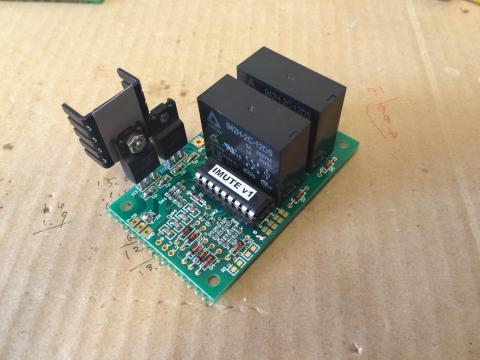

ミュート回路も取り寄せておきました。

セラコン、チップ抵抗など20個以上つけたので、目がショボショボします。

2015.03.27

アンプ基板の準備も地道に進んでおりまして。

今日は最後の仕上げ。

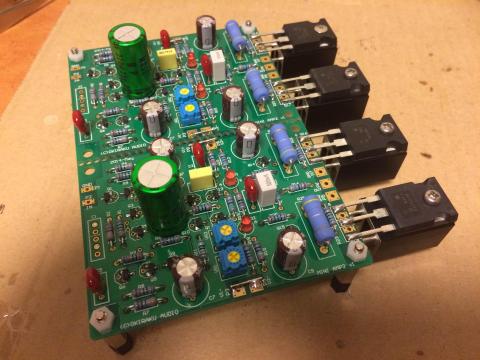

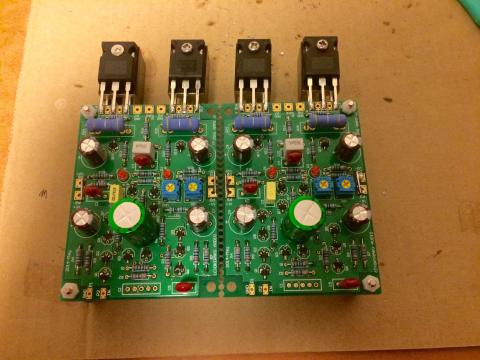

MOSFETを基板にはんだ付けして、 これでようやく完成です。

放熱フィンは仮り組みの際の暫定です。

次はいよいよ電源基板とトランスを組み合わせて通電準備に入ります。

2015.04.15

さて、最近いろいろと並行して制作を進めていますが、いよいよ今週末にはこのアンプ基板にも通電しようと思います。

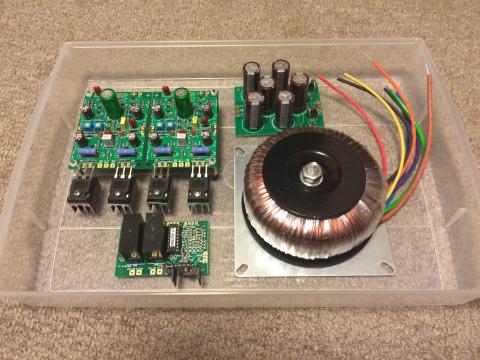

とりあえず、100均トレー上にモジュールを固定して出音確認しようと思います。

このままこのトレーに入れたまま・・・（笑）
