Amazonで格安で売られていたので購入しました(；=ﾟωﾟ)=３３３
【メーカー/型番】ASUSTeK / H61M-E
【チップセット】Intel H61
【Socket/Slot】LGA1155
【対応CPU】~Corei7-3770T(後述)
【メモリスロット】DDR3×2(DDR3-2200 OC)
【拡張スロット】PCI-E(×16)×1 、PCI-E(×1)×2
【主なオンボードデバイス】ディスプレイ(D-SUB)、USB2.0×10、
S-ATA3G×4、8chサウンド(ALC887)、GigabitLAN(RTL8111F)
【フォームファクタ】M-ATX
【リリース時期】2013年5月
【製品のHP】
http://www.asus.com/Motherboards/H61ME/
【発売時の記事】
http://akiba-pc.watch.impress.co.jp/hotline/20130525/ni_c...
サブPCや余剰パーツで組むのに最適な格安マザーボードです。
旬が過ぎた感のあるLGA1155ですがまだまだその性能は第一線で活躍できるでしょう(；=ﾟωﾟ)=３３３
チップセットはH61であり、このマザーには以下の制限があります。
・メモリソケットは2基のみ
・USB3.0が無い
・S-ATA6Gが無い
・ディスプレイ出力がアナログのD-SUB1系統のみ
しかしながら、USB2.0は十分な数があり、信頼性の高いオール固体コンデンサ仕様、LANもGigabit対応であり一般用途だと特に困らないとも言えます。
PCI-E×16も搭載されていますので、ゲーム用PCにしたり、DVIやHDMI等のデジタル映像出力を追加することも可能です。
ただ、このマザーのCPUサポートには注意が必要です。。
基本的にSandyBridge世代/IvyBridge世代のCPUをサポートしますが、Corei7-3770(無印)や3770Kは未サポート、3770Tはサポートされるなどのクセがあります。
TDPだけ考えるとLGA1155で最もTDPの高い95WのCorei7-2700Kをサポートしているので他のCPUもサポートできそうなのですが謎ですね。
http://www.asus.com/jp/Motherboards/H61ME/HelpDesk_CPU/
外観を見ていきましょう(；=ﾟωﾟ)=３３３
まずは化粧箱。いつものASUSの箱です。テックウインド流通品でした。

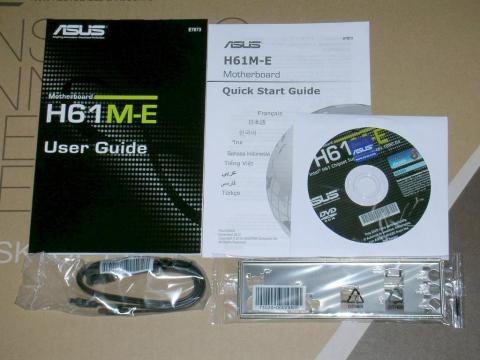

付属品
・ユーザーズガイド（英語）
・クイックスタートガイド（日本語を含む多言語）
・ドライバDVDとエムブレムシール
・S-ATAケーブル×2本
・I/Oシールド
ASUSにしては日本語の標準的なマニュアルが付いてこないので初心者は注意が必要です。

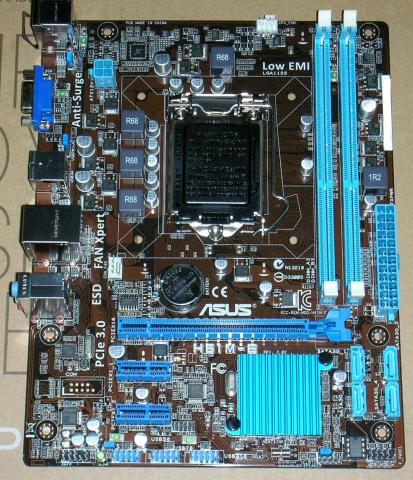

そして、いよいよマザーボード本体です。
黒い基板に青と水色のコネクタがアクセントになっています。
安くてもオール固体コンデンサが嬉しいですね(；=ﾟωﾟ)=３３３

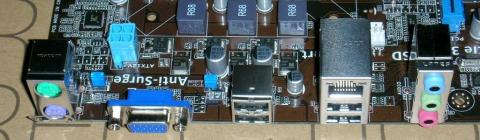

リアI/O部分
PS/2×2、D-SUB、USB2.0×4、LAN、アナログ音声×3

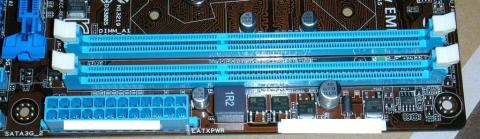

メモリソケットはDDR3が2基。
余っている、今となっては速度の遅いPC-8500や、1GBや2GBの小容量のものを使ってサブPCを組むのには良いかも知れません。

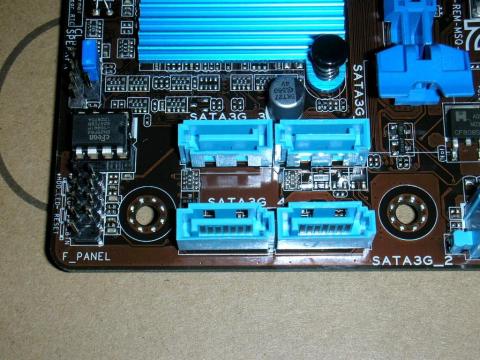

S-ATA3Gが4基。
S-ATA6GをサポートしないのでSSDを使うと速度的に勿体ない気がしますが、ローエンドマシンにはHDDで十分な気がします。

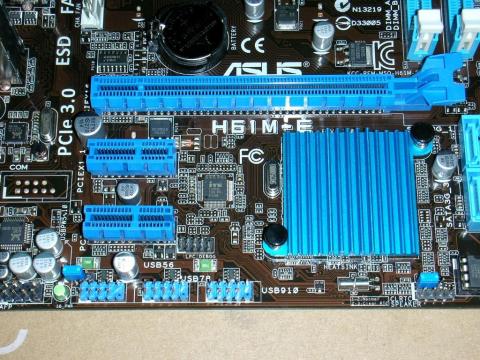

拡張スロット付近です。
PCI-E×16があるのでゲームマシンにすることも可能です。
さり気なく、USB2.0ヘッダが6ポート分あるのも凄いですね。使えるケースが少ないですけど。

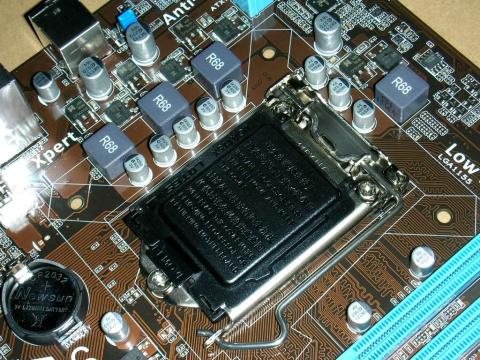

LGAソケットとVRM付近です。
オール固体コンで安心感がありますね。ローエンド製品だけあって放熱板はありません。最もこのマザーにはCeleronGやPentiumGが似合うので高いTDPに対応しなくても良い様な気がします。

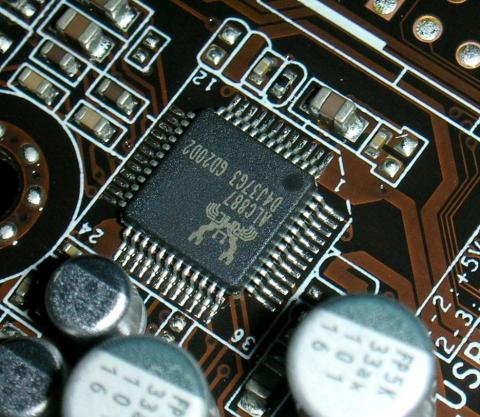

音源チップは低価格マザーで良く見かける蟹さんマークのACL887。フロント用ピンヘッダを使用することにより8ch再生に対応します。（使っている人居るのかな？）

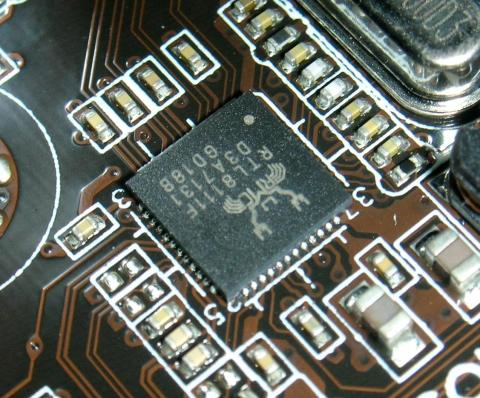

LANチップも定番のRTL8111FでGigabit対応です。

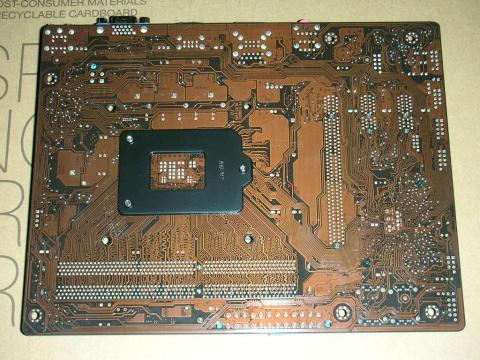

基板裏面です。片面実装ですね。素晴らしい゜･｡+(´∀｀)+｡･゜
まあ、至って普通のローエンドマザーです(^^;
休日に動作確認でもしてみましょう。
しかし、普段はやや高価なASUSのマザーですが、たまにH61マザーが格安で出回るときがあります。過去にも購入していますが新品で眠っていますね(^^;
-
購入金額
2,980円
-
購入日
2014年05月16日
-
購入場所
Amazon
