LM2596
入力電圧範囲 3～35V
出力電圧可変範囲 1.25～32V
出力電流 定格2A最大3A
以前、Yahooオークションで購入したデジタル電圧計と一緒に購入。
http://openuser.auctions.yahoo.co.jp/jp/user/takeoasadada
送料もすごく安く済みました。
使用機材
中古ソニー製PC用ACアダプター電源 16V 4A 500円
可変抵抗 20KΩ 微調整用100Ω 200円
セリア 100円 ブリキケース 100円
デジタル電圧計 230円
可変 DC-DCコンバーター基板 370円
電線 約100円
合計 約1,500円
以前からもうチョットまともな可変電電を作ろうと思っていた
のですが中々作る気力が出てこなくて、Yahoo Domeのセリア
で丁度良い大きさのブリキケースを見つけて週末に作ってみました。
始めはACアダプターのプラスチック製ケースを取り外して使おうと
ドライバーでこじ開けようとしましたが意外と頑丈で、そのまま
ブリキケースに突っ込んだだけです。

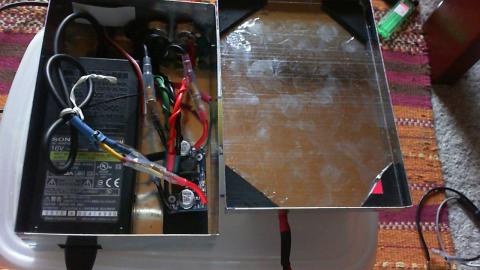

ケース内は殆どアダプターだけです

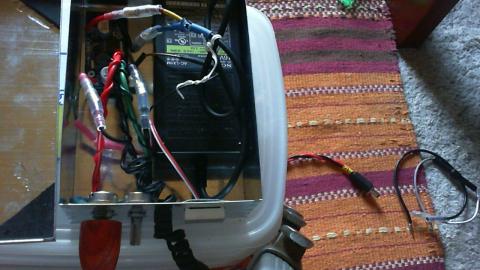

今の所 20KΩのツマミだけです
NFJ 16V バルクキャパシタボードにはチョット負荷が大きいので
NFJ 25V バルクキャパシタボードで15V使用のLXA-OT3でも利用
出来るし12V使用のアンプにも、これ一台で楽です。

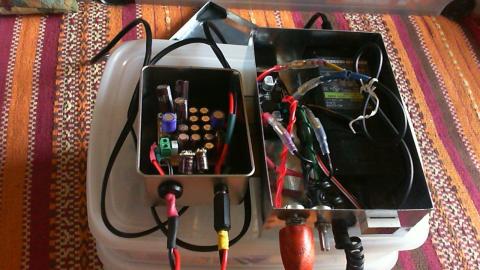

NFJ 25V バルクキャパシタボードとセットで使用します

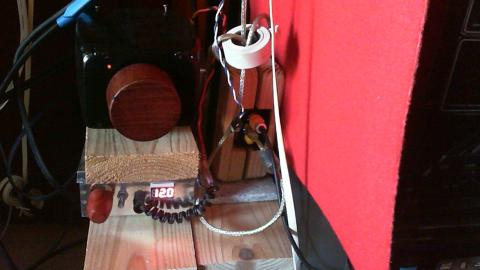

NFJ TA2024使用
最低出力 2.5V
最大出力 15.V

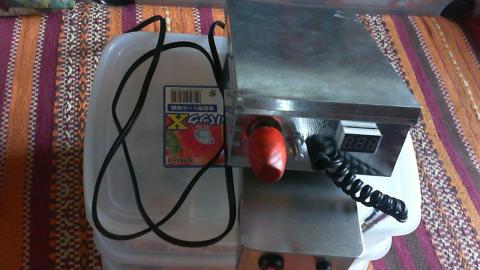

ツマミ間をもう少し取るべきでした

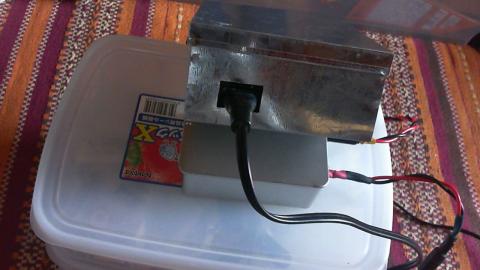

100V入力口 ただ長方形に切っただけ
次は、トランスで正負電源かな？
ステップ バイ ステップ、一度には理解出来ないから
-
購入金額
370円
-
購入日
2014年04月09日
-
購入場所
Yahooオークション
