今回、取り寄せた基板の中でコイツが一番の難物。
アナログ、ディスクリート回路。
トランジスタ含め、部品点数が多い。
といっても、大したことないかｗ
これと比較したら、それほどでもない。
2SC1815、2SA1015Aもあまり選別にこだわらない程度に、コンプリペアを作ってみよう。
今回、初めて2SK246を買ってみた。
そろそろこのトランジスタも絶滅危惧種のようだ。

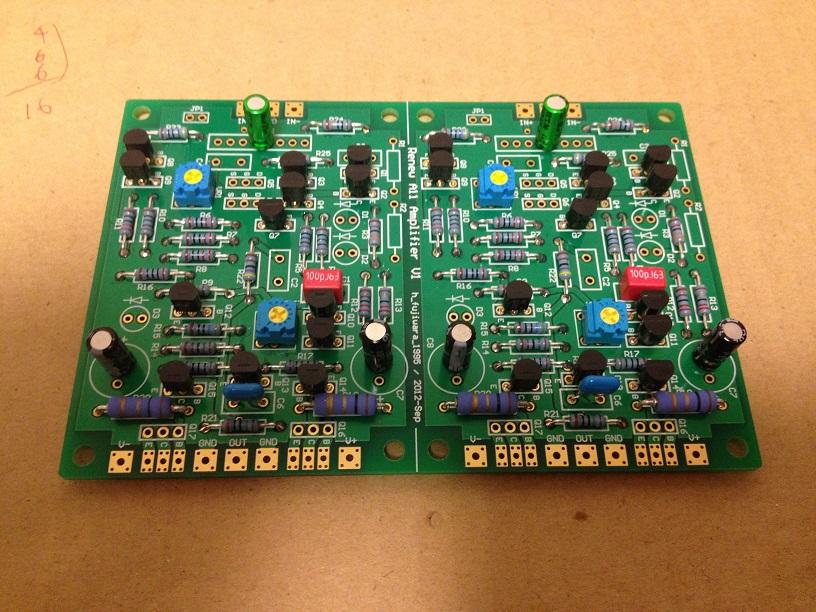

2SK246の選別も終わり、全パーツを取り付け完成。
購入金額
1,250円
購入日
2014年03月10日
購入場所
Fujiwaraさんの頒布
ZIGSOWにログインするとコメントやこのアイテムを持っているユーザー全員に質問できます。
YouTube の URL または動画の ID を入力してください
動画の ID が取得できません。ID もしくは URL を正しく入力してください。
ニコニコ動画の URL または動画の ID を入力してください
動画の ID が取得できません。ID もしくは URL を正しく入力してください。
検索対象とキーワードを入力してください
リンク先の URL とタイトルを入力してください
URL を正しく入力してください。
我が家のメインフロントスピーカー
日本では、あまりメジャーでは無いと思われる「MONITORAUDIO」社のランナップの中でも、下位シリーズのスピーカーです。「MONITORAUDIO」に関して以...
今は黄金色して輝いています。
最近父親の兄（おじ）さんからいただきました。喫煙環境＋ずーと放置してあったためタバコの脂で黄色く変色してぱっと見たらこれ金色じゃね...
ハイレゾ音源で生演奏のような臨場感が体感できる
はじめに：レビューに際して、少しばかり私の音へのこだわり感をお話しします。その昔ですが学生の頃は、アンプ、デッキ、プレーヤーなど、...
彼の装飾多く流麗で技巧に溢れたピアノプレイの内容がわかる（弾けるとは言っていない）
所持する音楽データに対する私利私欲．．．イヤ私情私見あふれるコメント、音楽の杜。こういった分野のものは「好み」ですし、優劣を付ける...
1,078円の授業料を払うと200円のタンブラーグラスが付いてきた
飲食店で見かけることが多いと思います 佐々木ガラスの ウォーターグラス。 品番 00345HS 昭和〜平成の時代は、市内の什器屋さんか...
安心で大好きな玄人志向のドライブケースだ！
買うなら好きなメーカーがいい。値段の差もないしね。ドライブケースは玄人志向にした。 SSDの余りがあって、それをUSBメモリー代わりに使うこ...
mr_osaminさん
2014/03/11

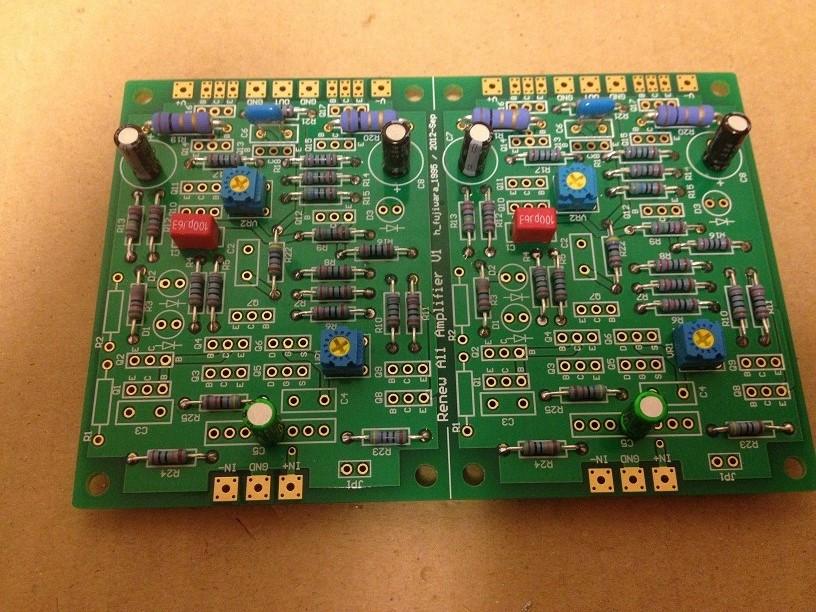

あとは、トランジスタのみ。
やはり、この基板は部品点数が多いほう。
なので、部品調達を誤ると製作が止まるｗ
mr_osaminさん
2014/03/12
J-FETは2SK246推奨だけれども、選別が必要なので後でゆっくり。
それと、他のJ-FETも試してみたい。
あとはパワトラ、LEDをつけて完了。
LED、Vf=1.6mA？
そんな低いの手持ちにないんですけど orz.
適当でいいかｗ
mr_osaminさん
2014/03/22

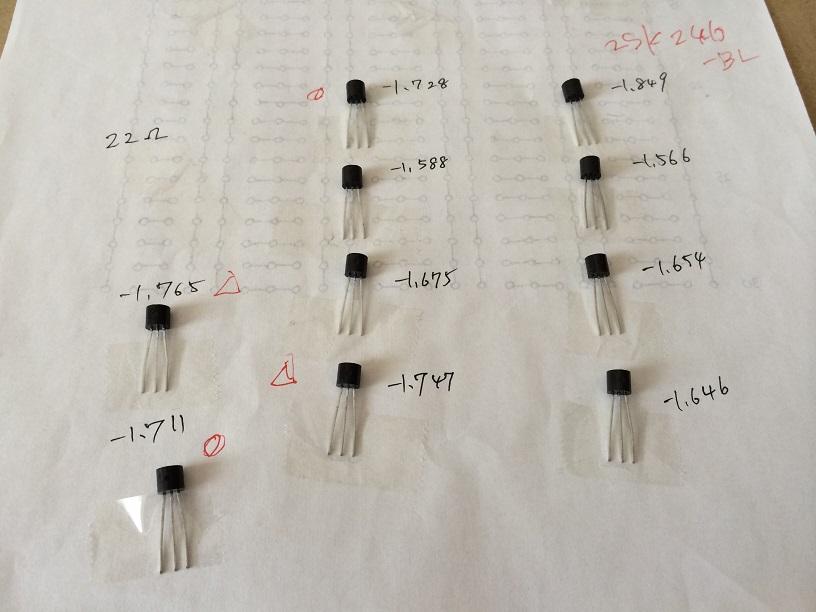

2SK246-BLを10本。
10本からペア２つ取れるとは思わなかったけれど、
Idssで±20mVの範囲でギリギリ２ペア取れた（喜）
mr_osaminさん
2014/03/24

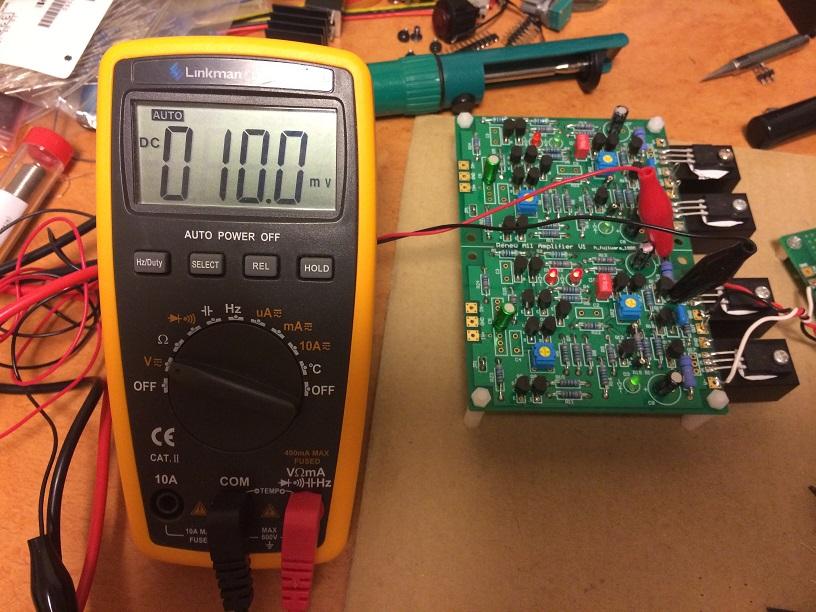

オフセット電圧の調整はうまくいった。
バイアス電流がちょっと不足しているので、抵抗値を調整する必要がありそう。
これでようやく五合目。

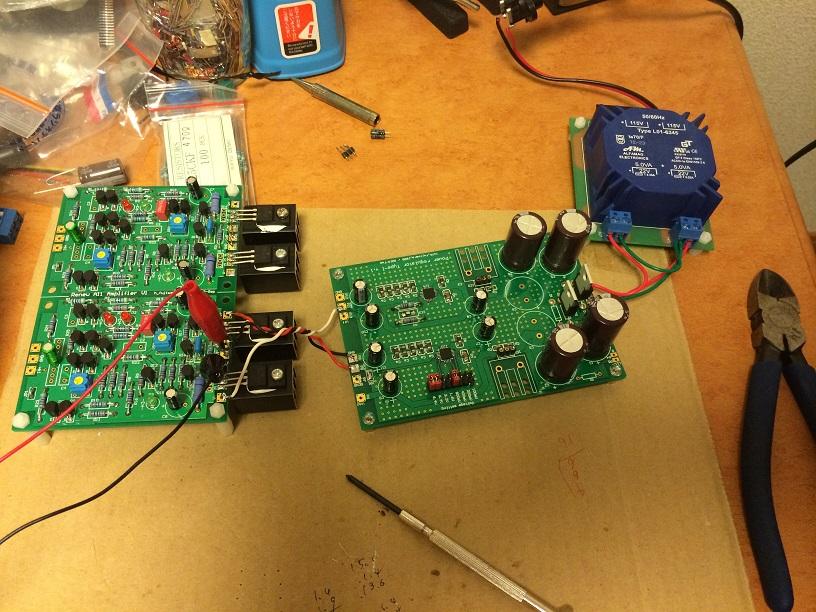

デジタル部はDAI基板の動作確認から。
それがうまくいけばDAC基板と直結する。
そのあと、ジッタクリーナー基板を挟む。
電源基板など基板も多いし難儀だわー。
1242-1.5やIrBerryDACの比じゃないですねぇ。
しかし、完成に向けてそれほどモチベーションが上がっているわけではないのは、何故？ww
mr_osaminさん
2014/03/29

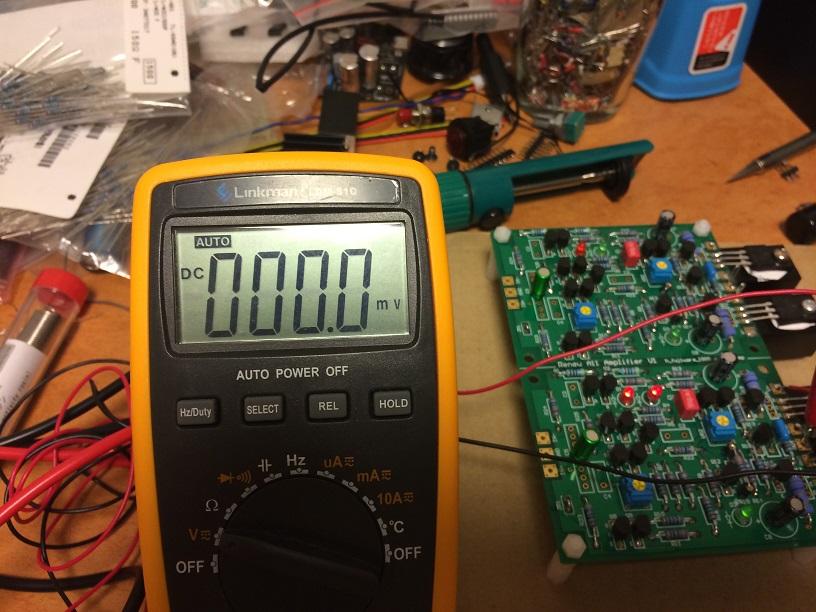

オフセット電圧もなんとか0mVに調整できた。
電圧変動がなかなか落ち着かないので、時間を要する。
これにて、アナログ部の調整は一旦、完了
