あ、そうそう。

単電源基板も２セット入手しています。
こちらは、6.3Vから降圧するので、通常のSBDあたりで使うことにします。

単電源基板はダイオード廻り余裕あるけど、
（私はRPi用に使いたいと思ってる、ちょっとでかいけど）
6.3VからならSiCは降圧おおきすぎるのかあ。

1.0V近く下がるようなので、たぶんギリギリですねぇ。
3.3Vなら問題なく使えそうです。

たかじんさんがおっしゃっているように、低電圧では使いにくそうですね。

HEN110412Bに入れるには、基板119.4ｍｍを116ｍｍに切詰と、
トランスは「RSの7or9Vを使いシリーズ接続」になるんかなと試算してます。
二次7V：7*100/115*√2＝8.61V
↓
SiC：max-3V？＝5.61V
↓
TPS7A：-0.3V＝5.31Vを5.0V設定で
（レギュレーション少ないので3端子は使わない）

＞基板119.4ｍｍを116ｍｍに切詰と

そうきましたか！


＞トランスは「RSの7or9Vを使いシリーズ接続」になるんかなと試算してます。

これだと、内部のスペースは稼げますよね。
いずれにしても、どれだけ電圧降下があるかを実証しながら進めたほうが良さそうですね。

あとは、0.65mmピッチのQFPのハンダ付けがどうなるか？

＞あとは、0.65mmピッチのQFPのハンダ付けがどうなるか？
これはクリームはんだお持ちだからそちらは楽勝でしょう。
タップリ付けて、吸取り線で修正。

放熱パッドはLME49880を作った時、クリームはんだでは
熱を加えても旨く流れず（流れ過ぎ？）手こずりました。
穴から細半田流してがっつり熱加えればOKかと思います。

＞放熱パッドはLME49880を作った時、クリームはんだでは
＞熱を加えても旨く流れず（流れ過ぎ？）手こずりました。

やっぱりターボ付きのコテが欲しくなりますねぇ。

だめだー、ターボが欲しい。

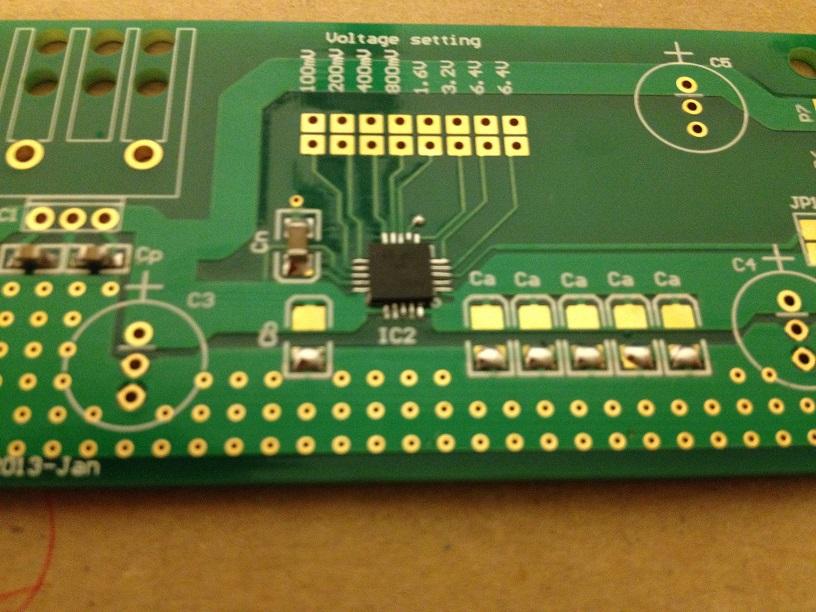

とりあえず、QFPの取り付けに挑戦してみた。

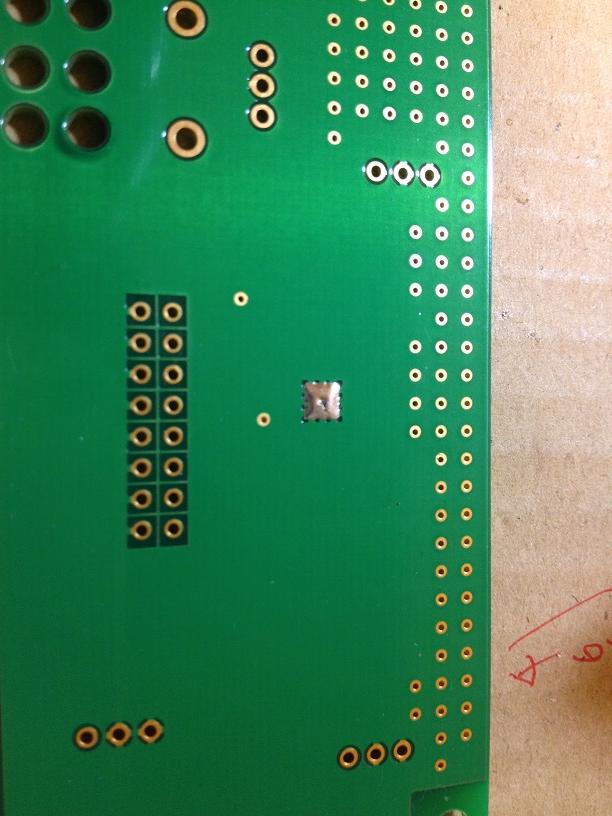

表面はまずまずの出来、裏面のサーマルパッドのハンダ流し込みは20Wではうまくいかない。

やっぱり、ターボだ、ターボ！

20Wはアカンでしょうｗ
鏝もお買い上げ～、Gootか白光か？

白光ですよ（苦笑）
ターボ　130W　お買い上げ~（涙）

ターボブースト！

無事、うまくサーマルパッドのはんだ付け終了。
やっぱりターボだわぁ。

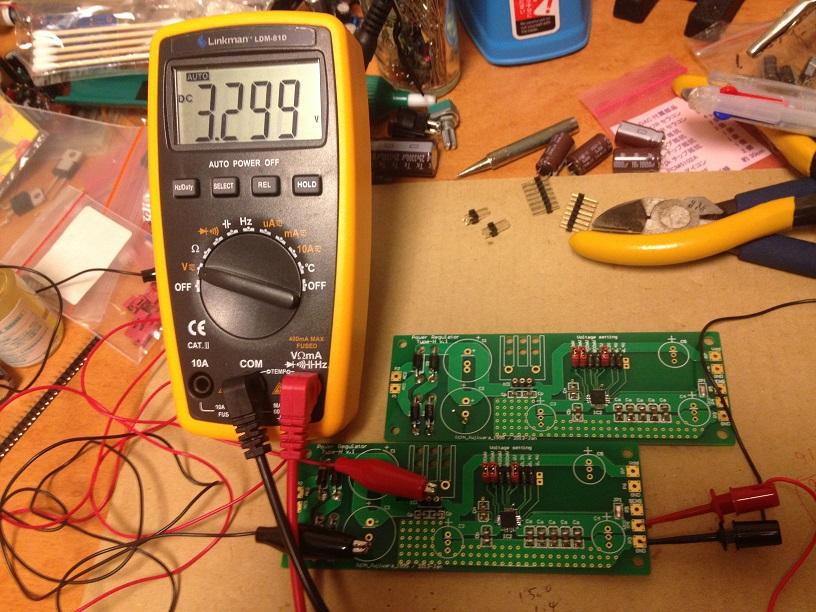

通電。
１枚目の基板は3.3V出力OK.

２枚目は・・・

orz.


もう一回、ハンダまわりをチェック中。

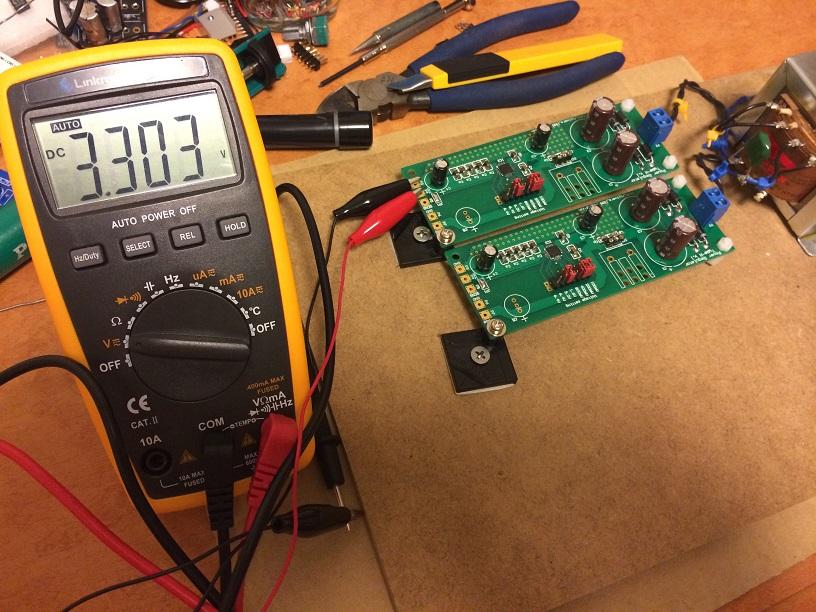

単電源基板は完成。（たぶん）

これには、トランスは6.3Vを繋ぎます。
3.3V×２出力で、DAC用の電源として使います。


電源基板と思ってナメてたら意外と苦戦しました。
QFPのはんだ付け、鬼門。

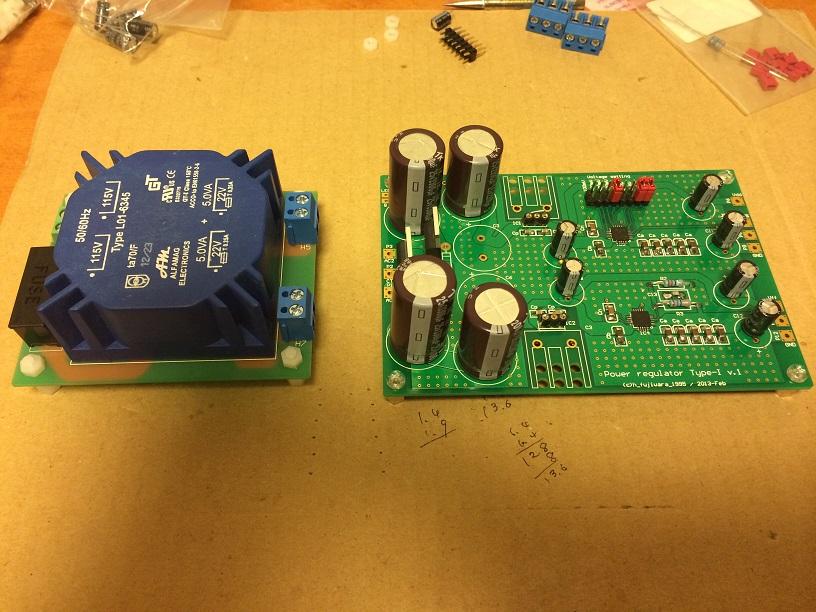

15V正負電源、とりあえず完成。

電源基板がようやく完成したので、いよいよDAC基板への通電試験へ。


大丈夫かぁ？

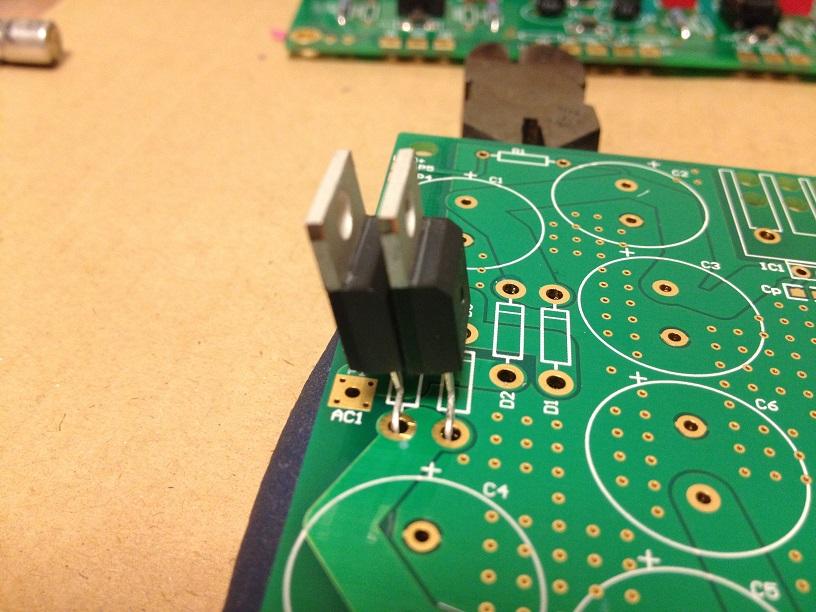

15V正負電源基板にはSiCを奢ってみた。
間隔が狭いので、２つは基板裏面へ。

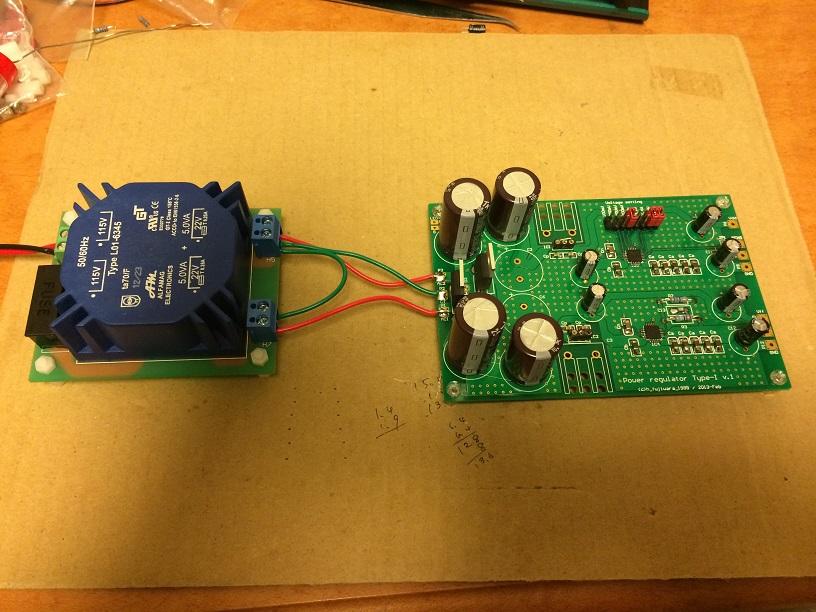

ようやく、正負電源完成。
±15V出てます。
SiCも装着。

ちょっと、幾つかトラブルがあって結構めげてましたｗ

しかし、これでいよいよ通電可能になりました。

あら、半波整流になちゃったの？
トロイダルはやっぱりこれが基板もそろって±15V用にはお手頃ですかね。

いえいえ、裏面に逃がしました。

容量が小さいので、それさえ気をつければ。
もう１サイズ大きいモデルもありますね。

しかし、easyミスの連発でした。

・三端子のジャンパ位置

レギュレーターをパスしているのでジャンパするんですが、負電源側のジャンパ位置、ミスっていました。

78X5（正）－１と３
79X5（負）－２と３

負電源側が慣れなくて、何も考えず正電源側と同じ位置にしていました。

・負電源の電圧調整用の抵抗取り付け位置

２つの抵抗の組合わせは合っていたんですが、R2とR３の取り付けが逆になっていました。


久しぶりにハマったなぁ（汗）

データシート、マニュアルは良く読みましょう！

コレ気になるなぁ。
±15Vで何アンペア出せるの？

TPS7A47 および TPS7A33がMAXで１Aなので、これが限界です。
実際は、この50~60％くらい、500mAくらいが良いと思います。

ちなみに、今組み合わせているトランスは２次側200mAです。

今回は、アナログ系アンプ基板で使用しますが、
本来はデジタル回路への給電用として考えたほうが良いと思います。

パワーアンプ用電源としては不向きです。

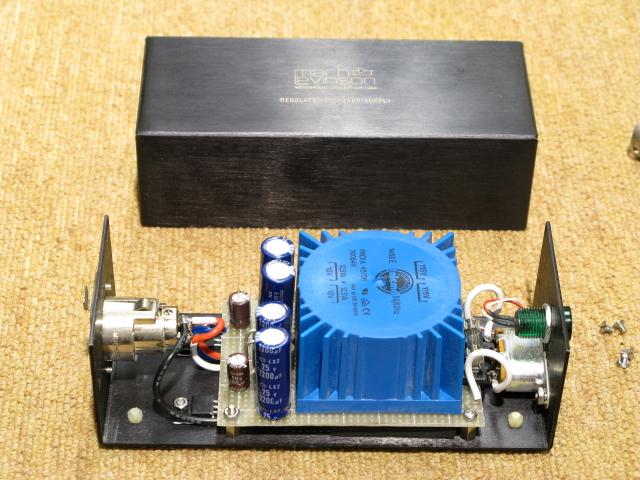

マークレビンソン用に作りたいのですが、電源の表示を見ると±15Vで消費電力300mAとなっています。問題は電源ケースが小さくコンパクトに作る必要があって、トランスと基盤を詰め込むのは至難の業。諦めてます。

どれくらいの大きさなんですか？

となると、これを使うと可能性はありますね。

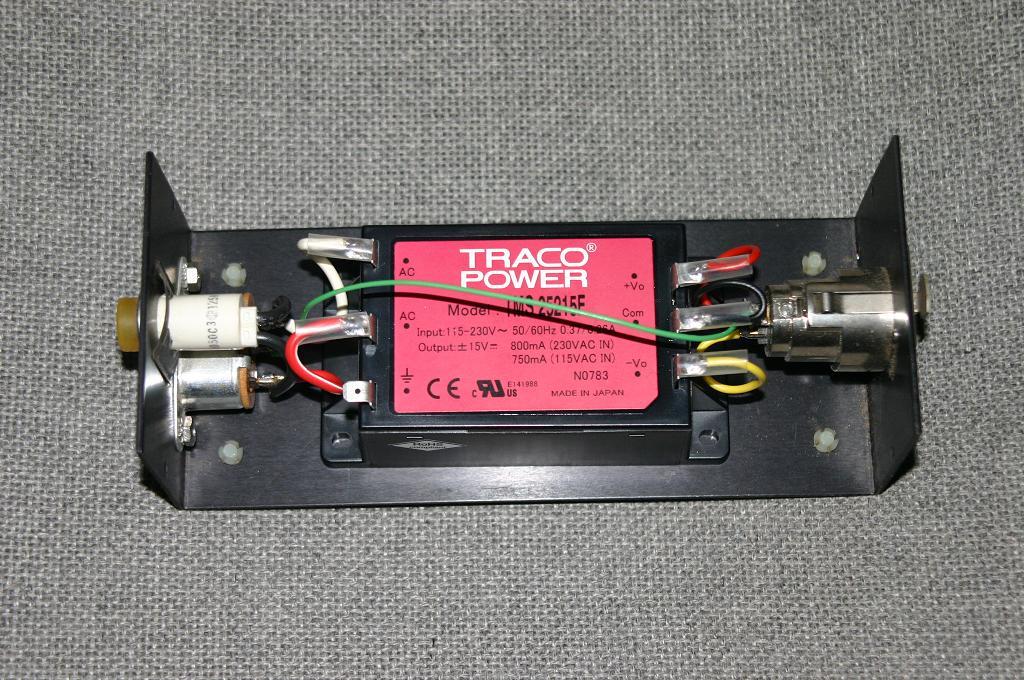

業者に作ってもらうと大した物でもないのに10万円位するんで、3年前にTRACO TMS25215F（16,100円）と入れ替えました。スイッチング電源ですが不満はありません。
それじゃあ、もう要らないのね。と思われるでしょうがマークレビンソンを追加したのでもう一個欲しいわけです。

なるほど！

自作なされるなら、いろいろとご協力はさせていただきますよ。
写真の電源Boxのほかにもう１台ということでしょうかね？

サイズ等、どのような構想と制約がありますか？
上記の写真からは750mA（実際は100Vなのでもう少し少ない？）ですけど。

3端子toTPS7A47変換基板は、余分に注文しているので正負１セット分はお分けできます。
これを使えば３端子レギュレータを前提とした、もっと小さい正負電源基板との組み合わせでコンパクト化できる可能性があると思います。

レギュレーターについては、以前、CR-Xさんと同時に購入した、

これも一押しです、値段も手ごろですし、正負各々用意されています。
また、完成基板なのも手間いらずでおすすめです。

これを電源基板と組み合わせる、もしくはユニバーサル基板で小さく整流回路を作って
組み合わせるのも良いでしょう。

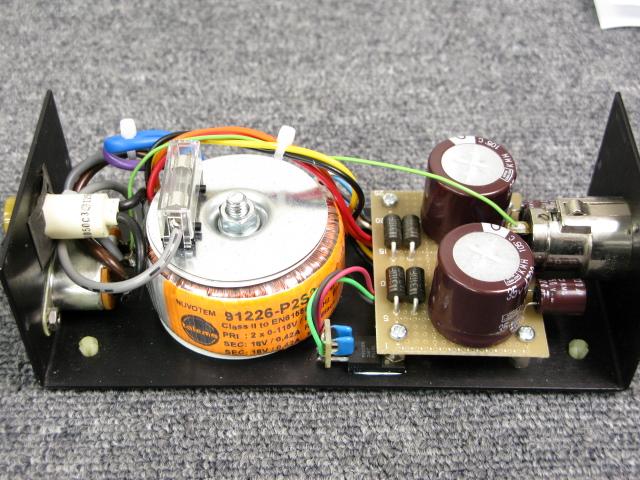

自作例です。トランスはともかく、どれも整流回路が簡単で気になります。こんなもんなの？まだ自作する勇気がないなぁ～

STUDERさん

おっと、既に何パターンかお持ちではないですか！
今更、不要ではないでしょうかね？

TPS7A33 等、低ノイズレギュレータに興味がおありなら。
という感じですが、だからといってそれほど大きな期待はどうなんでしょうかね？

説明不足でした、他人様の自作例です。大変申し訳ございません。
色々と調査中でして、このサイズで出来るだけ高電流かつ低ノイズを目指そうと考えています。

あ、そうでしたかｗ
私のほうが早とちりでした。

作例はほぼ同じような回路構成だと思いますし、トランス電源、スイッチング電源でどれくらいの違いが出てくるのかは微妙かもしれません。

すごい数のコンデンサアレーをぶら下げて、今話題のファインメットビーズをふんだんにちりばめ・・・

ま、キリがないというところでしょうか、ね。

いずれにしましても、繰り返しになりますが、今回私が製作している正負電源は、

TPS7A47 および TPS7A33を使った超低ノイズ
SiC　SBDの導入

というところがポイントかと思っています。

アナログ系の確認は完了。
デジタル系電源の確認に入る。

OK！
