中国のDFRobot製、LCD+キーパッドシールドです。

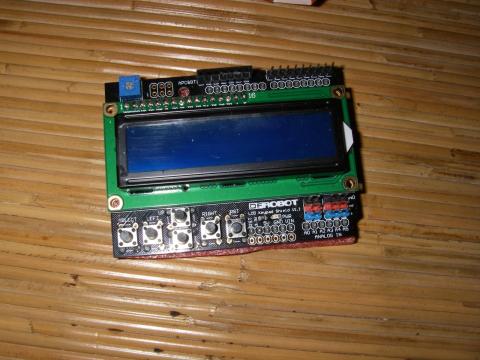

個体差が激しいらしい。
幸い筆者のものはアタリでした。
16文字×2行のキャラクタ表示ができます。
本家Arduino上では良好なレスポンス
ですが、なぜかGalileoではキャラクタ更新、表示が遅いです。
原因不明です。苦戦中。
あと、意外とピンが柔らかいので、曲りに注意です。実際筆者は到着早々曲げてしまいました。（←

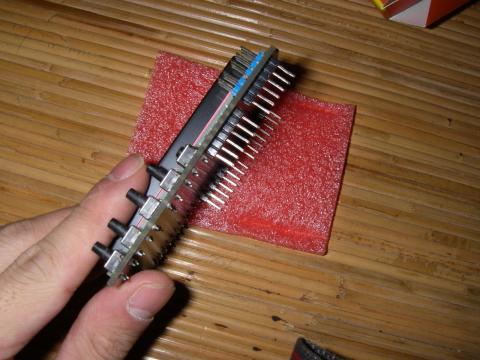

あーあ、曲がっちゃった(´・ω・｀)
ラジオペンチでどうにか元に戻しましたが。
液晶のバックライトは白色LEDを使用しています。
液晶自体は背景が青、文字色が白で、ちょっと変わった液晶です。
液晶制御ドライバICにはHITACHIのHD44780相当品を使用しているようです。
ドライバ直叩きでユーザー定義のキャラクタを表示できるかもしれません。
参考までに、各ボタンのキーコードを列挙しておきます。
物理キー Arduinoに報告されるキーコード
UP 4 (0x04)
DOWN 16(0x10)
LEFT 1(0x01)
RIGHT 2(0x02)
SELECT 31(0x1F)
DFRobot公式のサンプルスケッチを利用した場合、上記のキーコードマップは役に立ちません。
AnalogRead(A0)の値で判断するスケッチを描かなければなりません。
-
