【開発資材その3】モーター制御用。

はい、こちらもGalileoレビュー用にZigsow様から提供して頂いたパーツです。
これでモーターを制御します。

とりあえず写真。

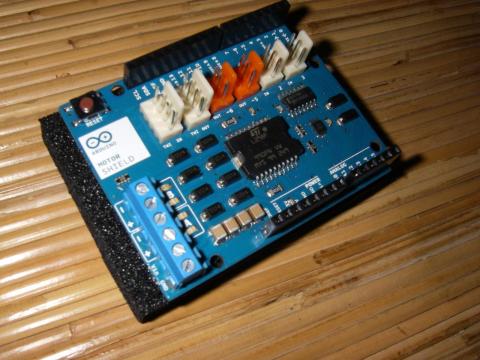

左側のブロックにモーターを接続します。
左側のブロックにモーターを接続します。

中心のでっかいICはモータードライバです。
モーターを制御するときはこのようにモータードライバ経由で駆動させないと、最悪、逆起電力でボードが破損します。

これ1台で2個のDCモーター or 1個のステッピングモーターを駆動できます。

モーター接続端子はオーディオ機器のように、ねじ止め式になっています。

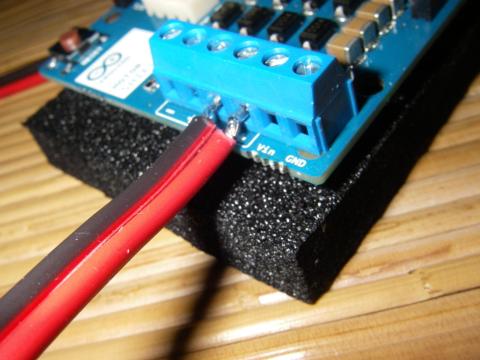

接続の図。
接続の図。

デフォルトではArduino側からモーター駆動用の電源を吸い上げるようになっています。

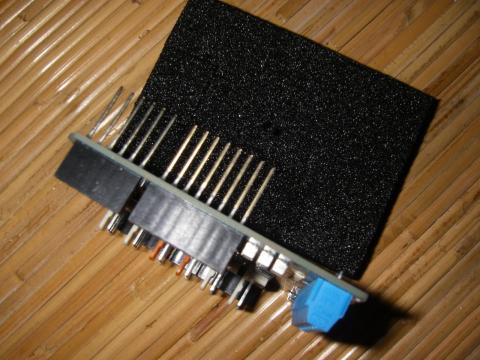

このシールドも例によってピンが長いです。筆者はまた曲げてしまいました(^^;)。
左端が少し曲がってるのが分かるかな…
左端が少し曲がってるのが分かるかな…
