自作しました。
NFJさんの小型デジタルアンプキットをチューニングする時や、組みあがりの動作確認をするのにケースをその都度用意するのはコスト的に厳しいので、NFJキット汎用の{チューニング|動作確認用}シャシーを作りました。
A-Flatさんのスピーカーターミナル（298円）とRCAジャック（450円）。
富士シャシーのシャシー（800円）
転がってたスイッチ（250円）
アルプスロータリースイッチ（520円）
タカチのユニバーサルプリント基板x2（300円）
DCインレット（210円）
ツマミ（280円）
ラグ板x2（150円）
スペーサー（5mm）x10コ
ビス/グロメットなど
例えば標準仕様で一枚組み、カスタマイズやチューニング用をさらに一枚組んだ時、比較試聴することでチューニングの目安になるんじゃないかと。
NFJさんのキットの場合、基板取り付け用ホールの位置が、2020基板と2024基板とでは異なります。
ボリューム側を正面にして左側のホール位置が異なるのですが、右側に開いている二つは同じ位置にあります。

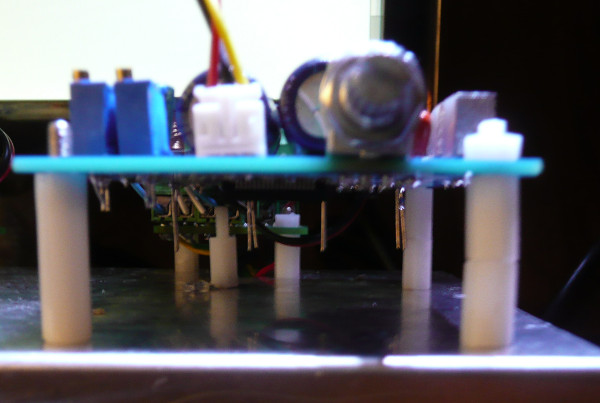

右側にスペーサーを二段にし、左側にも二段のスペーサーを当てると、新たにスペーサー用の取り付け穴を開ける必要はありません。
ただしYDA138キットの場合、ホールがM2くらいなので、そもそもスペーサーがとりつけられなかったかと。YDA138の場合は、慎重にホールを拡張して上げる必要があると思われます。
シャシーの奥行きがあと少し広いと良かったかも。
ブログにもアップ
TA2020キットを一台組んで見ました。
入力カップリングをタイツウ METフィルムコンデンサ MM 100V/2.2μFに。
電源平滑コンデンサーを前後ともSANYO ME-WA 25V 1800μF に。
TOKOインダクタ
5V電源オプション。
エージング中ですが、若干音に深みがでるような気がします。気が・・・・
新規TA2020アンプキット
-
購入金額
3,258円
-
購入日
2013年09月15日
-
購入場所
自作
CR-Xさん
2013/09/15
金属シャシーなんで基板裏の部品の足や端子類の接触に注意ですね。
kit滑るようなら、Goodyで3/5/10～mm厚（10cm/20cm角）のゴムシート買ってきて敷くのも良いかも、粘着シート付もあったです。
baelさん
2013/09/15
最初、うっかりラグ板のアース側を12Vにつないでしまって・・・
スペーサーで浮かせました ｗｗｗ
＞ 滑る
5mmスペーサーで留めてますので、大丈夫です。
セレクターのツマミもアルミ製に代わったし、後ろ側のケーブルを整理しないとなー
明日しよ。
CR-Xさん
2013/09/17
baelさん
2013/09/18
ご逝去されました。
というか、直す力なし。

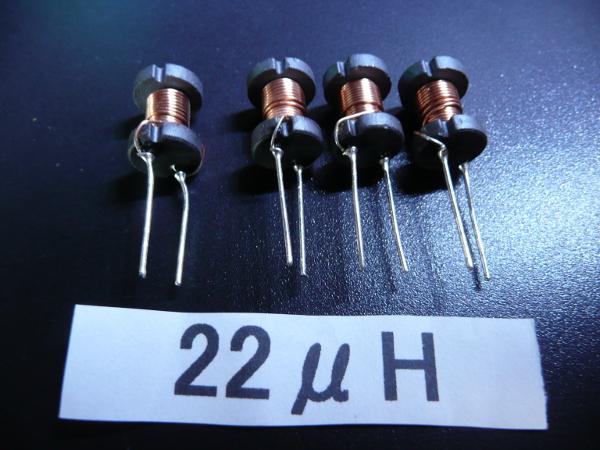

NFJオリジナル22μHのインダクタを試してみようと思ってたのにー
インディアンヘッドさん
2013/09/18
随分前は黒とか有りましたが最近ではピンクやイエローしか無いですが
作業台に敷くにはぴったりですよ。
baelさん
2013/09/18
＞ シリコンランチョンマット
絶縁ということなら、スペーサーカマしてるんで大丈夫です。
違うのかな？
CR-Xさん
2013/09/22
詳しくて濃い人がいるからあそこは有益。
baelさん
2013/09/23
今のところ、作成中の基板がないので、作業順位としては低いですけど。
CR-Xさん
2013/09/23
となるとタイムラグ増えて、その間に雑念入り込みそう。
ポップノイズ警戒してリレーも遅延持たせたら同じだしなあ
SPは4端子のトグルにして電源トグルと近接配置（音には不利）して指二本で擬似同時切替とかｗ
baelさん
2013/09/23
ロータリースイッチをもう少し上か下かに付け直して、電源スイッチ（スナップタイプ）をその上下に配置するとワンハンドツーフィンガーでなんとかなりそう・・・
ふと・・・
デジタル電圧計をスピーカー出力につないで、DCオフセット値計測できるとより便利か？
CR-Xさん
2013/09/23
SPのDCオフセットはどれ位まで許容されましたっけ？
0.1V単位でよければOKかも、それ以下は当てに出来なさそう（汗
恒常的に担保されるものだからアンプ組んだ時にきっちり調整（ここでテスターでやっておけばOK）しとかないと駄目なのでしょうね。
baelさん
2013/09/23
e-bay覗いてみましたけど、これも良さそうですね。
＞ オフセット
VOFFSETだったら、Typicalが50mVでMaxが150mVになってます。
0調整してたんですけど、これの意味がイマイチ分からなくなりました。
KA-1100SDは、次第にコツが分かって来ました。
CDダイレクトでは問題なく鳴っています。トンコン通すとバランスでガリがでます。
ガリ取りが進むと、音が良くなって来ました。
CR-Xさん
2013/09/24
自作アンプなどのオーディオ機器のDC直結時のオフセットについてで、1Vまでは許容みたい、経年変化は注意すべきみたいですが。
