Dynamic Storage Acceleratorの効果を追記しました。
【2013/06/10】
BIOS、ドライバーのアップデートについて追記しました。
【2013/06/15】
・Windows 8 PRO：UEFIインストール
・ドライバアップデート情報 3件
を追記しました。
----------------------------------------------
6月2日Haswell販売開始日のツクモeX早朝販売でgetしました。
セット販売(?)のためか2,000円引きでラッキーでした。
今回ASUSだけでもZ87のM/Bが数多くライナップされていて迷いますね。
選択したポイントは2つ
・モニタとDVI-Dで直接、接続ししたい
最終的には、3画面で使いたかったのでHDMI、DisplayPortをついていることも必須でした。
・Bluetoothが載っている
WiFiが載っている必要はない。
【仕様】
メーカーHP）
http://www.asus.co.jp/Motherboards/Intel_Socket_1150/Z87PRO/
・メモリ：4 x DIMM, Max. 32GB
DDR3-3000/2933/2800/2666/2600/2500/2400/2200/2133/2000/1866/1800
/1600/1333 MHz Non-ECC, Un-buffered Memory
・拡張スロット
2 x PCIe 3.0/2.0 x16 (x16 or dual x8)
1 x PCIe 2.0 x16 (x4 mode)
4 x PCIe 2.0 x1
・ストレージ機能
Intel Z87 chipset : 6 x SATA 6Gb/s port(s)
ASMedia ASM1061 controller : 2 x SATA 6Gb/s port(s),
・無線機能
Wi-Fi 802.11a/b/g/n、2.4/5GHzのデュアルバンド
・Bluetooth機能
Bluetooth V4.0、Bluetooth V3.0+HS
・USB
Z87 chipset
4 x USB 3.0/2.0 (バックパネル＝2ポート、M/B＝2ポート)
8 x USB 2.0/1.1 (M/B＝8ポート)
ASMedia
4 x USB 3.0/2.0 (バックパネル＝4ポート)
・電源回り
CPU電源：12フェーズ
メモリ電源：2フェーズ
【上位のZ87-DELUXEとの違い】
(1)VGA出力
・PRO：HDMI、DVI-D、RGB、DisplayPort
・DELUXE：HDMI、Mini DisplayPort
(2)LANポート
・PRO：Intel I217V×1
・DELUXE：Intel I217V×1、Realtek 8111GR×1
(3)ストレージ機能
・PRO：z87=6ポート、ASMedia=2ポート
・DELUXE：z87=6ポート、ASMedia=4ポート
【外観、その他】
外箱 表
外箱 裏
テックウインドウ扱いでした。
http://www.tekwind.co.jp/
外箱 側面

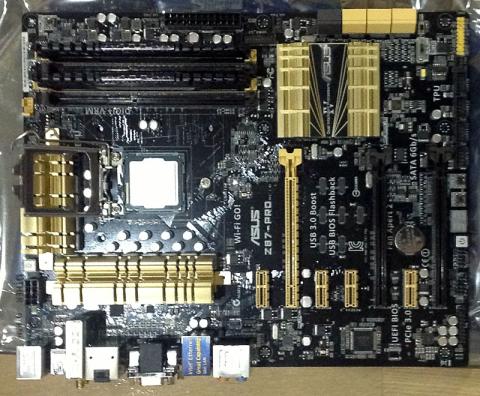

金色のヒートシンクが眩しいです。素敵です。
【困ったこと】
Intel デスクトップ・ボード DZ77BH-55K
に比べて

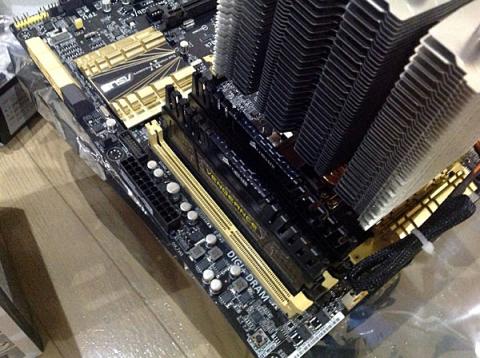

CPUソケットとメモリスロットの間隔がスロット1つ分近いように思います。
ヒートスプレッダが大きいメモリは、大き目なCPUクーラー
だと完全に干渉します。
逆側にファンを付けることになるので注意が必要です。
【Windows 8 PRO：UEFIインストール】
SSDにUEFIでWindows 8 PROをインストールしました。
最初、Windows 8 PROのDVDでやっていましたがUEFIインストールできなかったので
ZIGSOW内の皆さんのレビューを参考にUSBインストールメディアを作成したところ
簡単にUEFIインストールできました。
以下、手順です。
１．別マシンでUSBメモリのUEFIインストールメディアを作る
以下のURLを参考にDVDからUSBメモリのUEFIインストールメディアを作りました。
http://blogs.yahoo.co.jp/hirorin777_999/63283746.html
「アクセスできません」とエラーが表示されましたが、USB起動は問題ありませんでした。
２．インストールするSSDを別マシンに接続してMBRからGPTにしました。

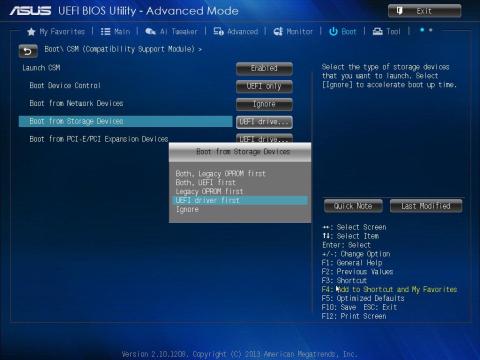

３．以下のEFI関連のBIOSの設定を変更しました。
４．USBメモリのUEFIインストールメディアからWindows8をインストール

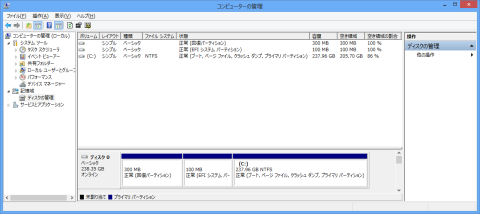

インストール後の「コンピュータの管理／ディスクの管理」です。
【BIOS, ドライバーのアップデート】
ASUSのサイトでBIOSとドライバーのバージョンを調べたところ、新しいものがアップされていましたので、ダウンロードして適応してみました。
(1)BIOS

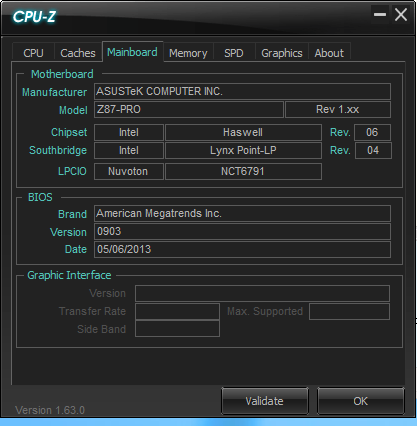

購入時BIOS

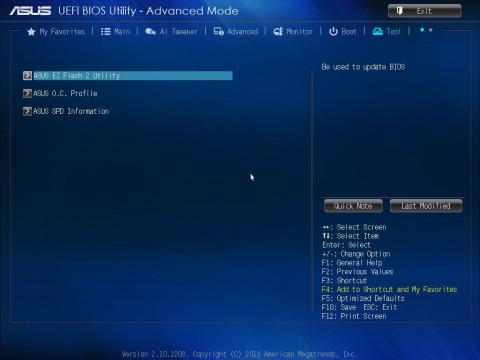

UEFI BIOS Utility/ASUS EZ Flash 2 UtilityでBIOSの書き換えを行いました。

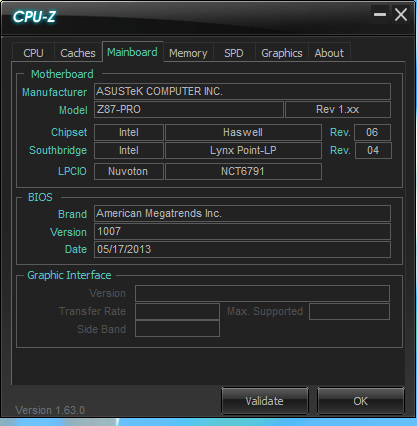

更新後
(2)ドライバー
同封されていたDVDより、バージョンが上がっているドライバーを調べると
グラフィック・ドライバーがありました。
Intel_Graphics_Win7_8_VER918103111です。
(3)ユーティリティ
同封されていたDVDより、バージョンが上がっている)ユーティリティを調べると
AISuite_IIIがありました。
AISuite_III_Win7_8_Z87-Deluxe_VER10044です。
【ユーティリティ】
●AISuite_III

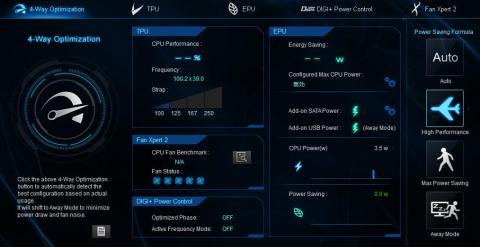

総合画面
AISuite_III

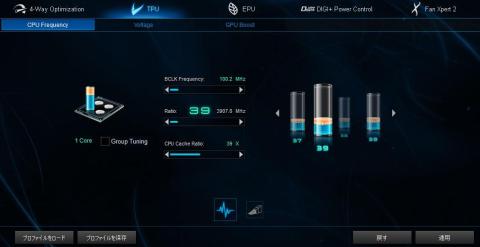

TPU画面(CPU)
AISuite_III

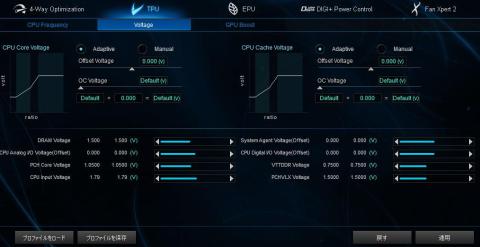

TPU画面(Voltage)
AISuite_III

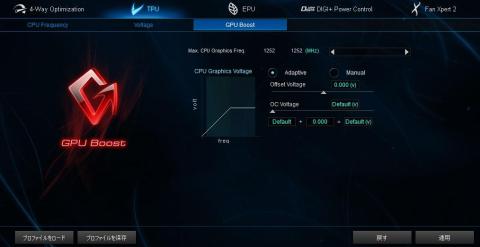

TPU画面(GPU)
AISuite_III

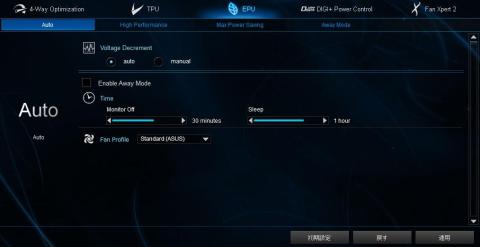

EPU画面
AISuite_III

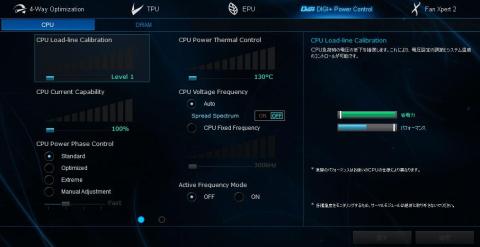

DIGI+Power Control画面
AISuite_III

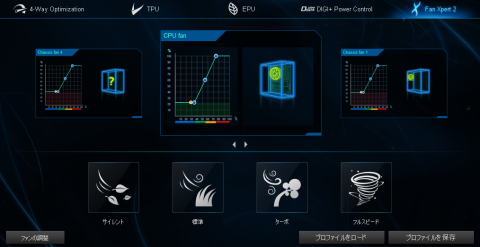

Fan Epert2画面
AISuite_III
●ASUS Boot Setting
Windows8のチャーム
設定／PC設定の変更／全般／PCの起動をカスタマイズする／トラブルシューティング／詳細オプション／UEFI ファームウェアの設定
よりずっと簡単に「UEFI ファームウェアの設定」を行うユーティリティです。

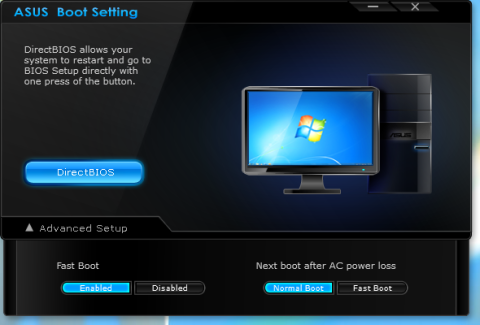

ASUS Boot Setting
【追記 2013/06/15】
以下の３件の新しいドライバーがASUSのHPで公開されています。
１．Intel Chipset Driver
2013.06.13 アップデート
V9.4.0.1017 for Windows 7 32/64bit & Windows 8 32/64bit.(WHQL)
当ててみましたが、何のファイルもインストールされませんでした。
２．Wi-Fi Driver
2013.06.06 アップデート
バージョン 6.30.95.48&6.31.95.1
Wi-Fi Driver V6.31.95.1 for Windows 7 32bit & 64bit.(WHQL)
Wi-Fi Driver V6.30.95.48 for Windows 8 32bit & 64bit.(WHQL)
2013.06.06 アップデート
バージョン 10.0.0.216&10.0.0.22
Wi-Fi Driver V10.0.0.216 for Windows 7 32bit & 64bit.(WHQL)
Wi-Fi Driver V10.0.0.221 for Windows 8 32bit & 64bit.(WHQL)
３． Bluetooth Driver
2013.06.06 アップデート
バージョン 7.4.0.170&8.0.0.218
Bluetooth Driver V7.4.0.170 for Windows 7 32bit & 64bit.(WHQL)
Bluetooth Driver V8.0.0.218 for Windows 8 32bit & 64bit.(WHQL)
バージョン 6.5.1.3800&12.0.0.62
Bluetooth Driver V6.5.1.3800 for Windows 7 32bit & 64bit.(WHQL)
Bluetooth Driver V12.0.0.6200 for Windows 8 32bit & 64bit.(WHQL)
【Dynamic Storage Accelerator】
Z87で新しく追加された機能に「Dynamic Storage Accelerator」があります。
OSの電力設定がパフォーマンスモードに設定してある場合に、
SSDのスループットを25%ほど引き上げて性能を向上させるそうです。
しかし消費電力が多くなるので電力消費があまり気ならない場合に
利用するのが良いそうです。
BIOSで調べてみました。デフォルトでDisableになっていました。
Enabaleして測定してみました。

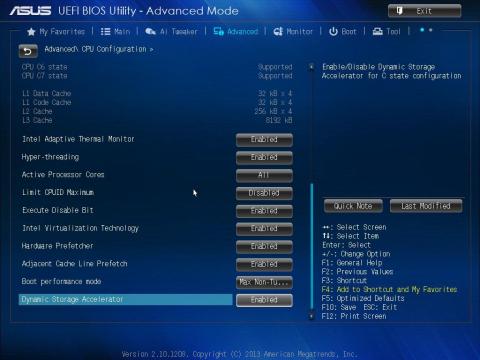

BIOS

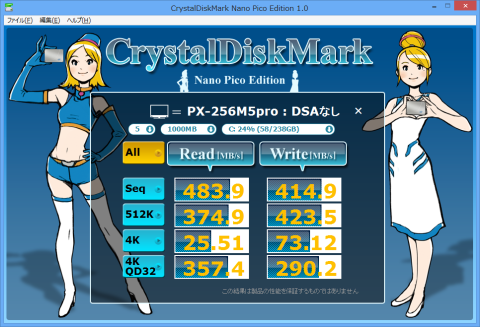

DSAなし
設定）

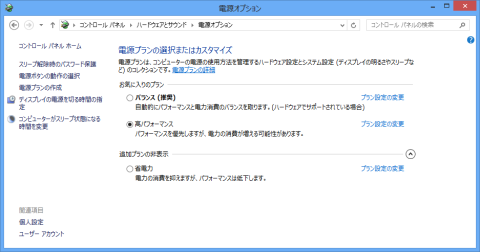

電源：ハイパフォーマンス

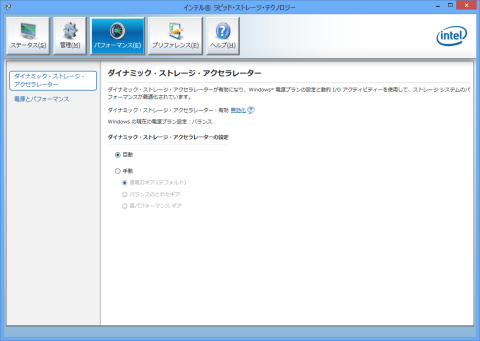

インテル ラピッド・ストレージ・テクノロジーのパフォーマンスで設定します。
インテル ラピッド・ストレージ・テクノロジー
・自動

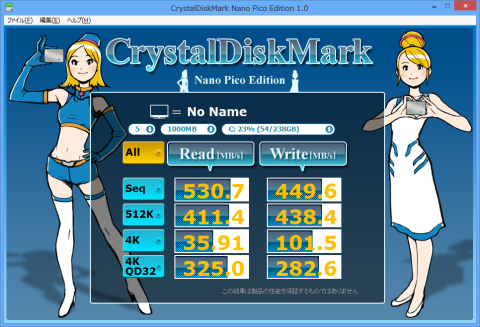

DSA あり、自動
・手動（高パフォーマンスギア
DSA 手動（高パフォーマンスギア）
Z87でSSDの性能が出ないと思ったら、チェックしてみてください。
-
