依頼品:完成

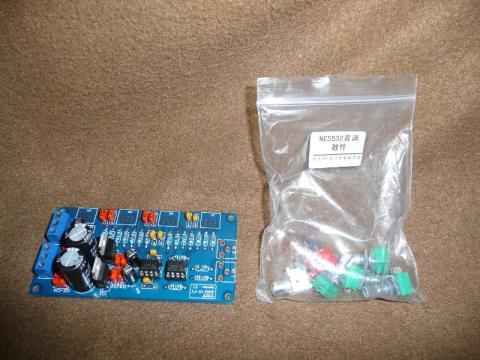

基板上の作業は完了
基板上の作業は完了

あとはYM-180に穴あけして、トランス発注して組み付けて完成。

使用されているパーツの品質はあまり高くなさそう。。。

Eliteっていう台湾メーカーらしい・・・



電源トランスにNuvotem 70023Kを予定していたのだけど、昨日まであったのに今日はない。。。

しかもRSさんではNuvotem製品すべて取り寄せになってる・・・

しかたないので、共立さんのトロイダルトランス HDB-12(L)を発注。

あとはスイッチ・パイロットランプ・ツマミ・RCAジャック・ヒューズホルダー・ヒューズ・ロータリースイッチが必要。



12/21

基本機能部完成

半完成
半完成

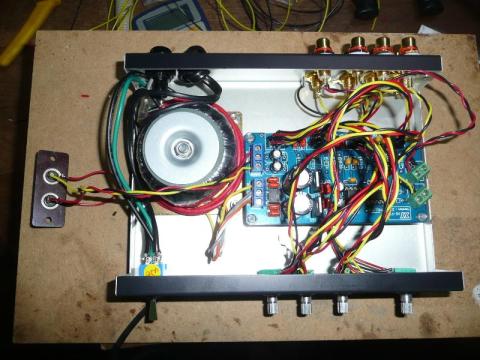

ラインアウト系にロータリースイッチ入れて、RCAジャックまで配線してしまえば完成。

音出ししてみる。柔らかい音がする。悪くない。

トーンコントロールが高域・中域・低域の3パートで可能。

低域を強調すると中域が引っ込んだりする場合に重宝。



12/27

なんだかバタバタしていて、なかなか完成まで持って行けませんでしたが、ようやく本日完成。

気づくと三入力一出力というリクエストだったのに、逆にしてたりして修正したという間抜けぶり。

また、ボリュームの可変抵抗器がすごいギャングエラーで使い物にならなかったので、いつものLinkmanに変更。その他はデフォルト。信号ラインにはBelden 8503使用。



もうちょっと大きなサイズのケースが良かったか?
もうちょっと大きなサイズのケースが良かったか?



ツマミ:右からボリューム・高音域・中音域・低音域・インプットセレクター

使用部材

  1. NE5532 volume control board 2,980円(直輸入:1,565円)

  2. トランス:トロイダルトランス / HDB-12(L) (共立) 2,057円
  3. ケース:タカチ YM-180 1,058円
  4.  ボリュームつまみ (マルツ)  512円
  5. トンコンツマミ (丹青)300円
  6. セレクター摘み (丹青) 250円
  7. パイロットランプ 300円
  8. スイッチ・二極双投・フラットヘッド 420円
  9. ボリューム:Linkman R1610G-RB1-A503 157円
  10. 5mm貫通スペーサー 130円
  11. RCAジャック 880円
  12. ヒューズホルダー 108円
  13. ミゼットヒューズ 1A 21円
  14. グロメット 30円
  15. 電源ケーブル 220円





合計8,683円
