ジャンク品として入手しました。
【メーカー/型番】ASUSTeK / P8H77-I
【チップセット】Intel H77
【Socket/Slot】LGA1155
【対応CPU】～Corei7-3770K（Xeonにも対応）
【メモリスロット】DDR3×2
【拡張スロット】PCI-E(×16)×1、PCI-E(×1)×1
【主なオンボードデバイス】VGA(D-SUB、DVI、HDMI)、S-ATA(6G×2、3G×4)
GigabitLAN(蟹)×1、8chサウンド(VT1708S)、USB3.0×4（内2ポートはピンヘッダ）
【フォームファクタ】MiniITX
【リリース時期】2012年4月
【製品のHP】
http://www.asus.com/Motherboards/P8H77I/
【発売時の記事】
http://ascii.jp/elem/000/000/688/688244/
H77搭載のMini-ITXマザーです。
小型ながら拡張性は高く、S-ATA×6系統、USB3.0×4、3種類のディスプレイ出力、S/PDIFなどを持っています。HTPCやオーディオ用PCのトランスポートとしては良いかも知れません。
小型で多機能なのでボード上は部品が密集しています(；＝ﾟωﾟ)＝333
ボード全体

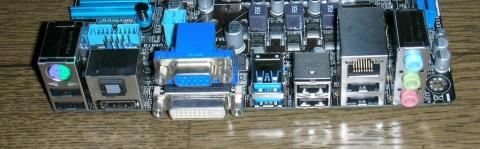

I/Oは私がいつも買うような安物マザーとは違って豪華です。
I/O部分

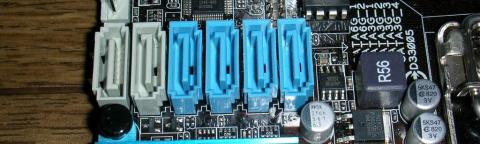

ITXでS-ATAが6ポートも必要なのか？
S-ATAは6ポート！

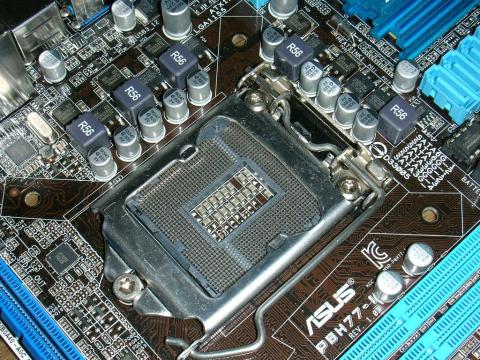

LGA1155のほとんどのCPUに対応します。
CPUはCorei7-3770Kにも対応(；＝ﾟωﾟ)＝333

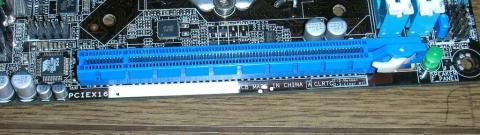

ITXでグラフィックカードは載せたくないなぁ（´･ω･`）
PCI-E×16でゲームPCにも変身！

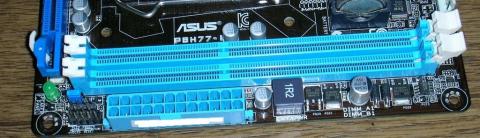

メモリは2本で普通（ﾟωﾟ）
メモリは2本で普通かな。

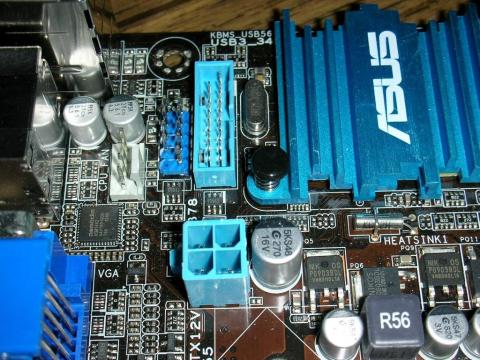

USB3.0ヘッダ。対応ケースやベイパネル持ってないけどねｗ
ITXでもUSB3.0ヘッダは嬉しいですね

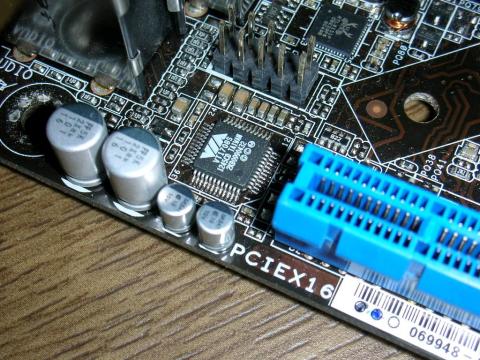

音源はVIA。ASUSは下位モデルにVIAの音源チップの採用が多いですね。
VT1708Sは、DACがS/N：100dB、ADCは95dB。
今となってはローコストな8chHD Audio Codecです。
ただ、ASUSのマザーのVIA音源は音のバランスがおかしいものが多い（´･ω･`）・・・
VIAの音源チップ

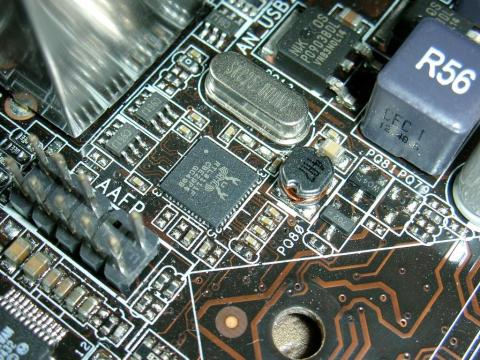

やたらチップのリビジョンが増えていく蟹のGigabitチップです。
LANはギ蟹です。

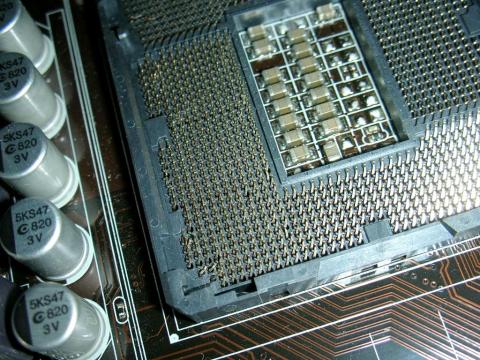

このマザーもピン曲りジャンクで入手しました（；＝ﾟωﾟ）＝333
ピン曲りは40本程度。
複雑骨折
修正しましたが、2本だけピンの先端部分が無くなっているように見えます・・・
起動は絶望的か・・・
でも、生贄パーツで動作確認してみます。
動作確認中

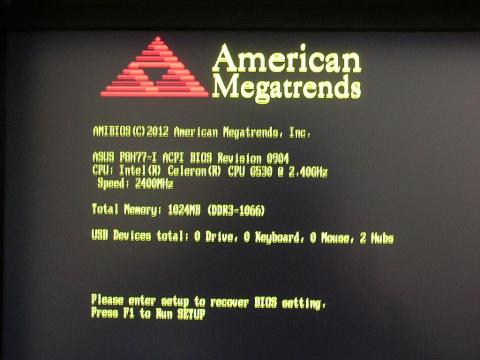

するとBIOSｷﾀ――（ﾟ∀ﾟ）――ッ！
ｷﾀ――（ﾟ∀ﾟ）――ッ！
特に問題なく動作しています。
そう言えば、ASUSと言えば、マザーボードでトップクラスの人気のメーカーですが、私はメインではあまり使ったことが無かったりします。メインPCに至ってはSocket7のSP98AGP-Xまでさかのぼりますね(^^;
メインで良く使っていたメーカーと言えば、SOYO（←最近の人は知らないよね？）、PCChips、ECS、BIOSTAR、MSIが多いかな・・・ サブPCに至ってはZAPPAとかDTKとか更にマイナー志向になります(^^;
-
購入金額
1,000円
-
購入日
2013年09月19日
-
購入場所
ジャンク屋
