カリカリまでは攻めないが、プチOCで常用予定のため、ケース
のサイド吸気口を開口して新鮮外気を取り入れるが簡易水冷
の内部張り出しが大きく、定位置にファン
を取り付けることができない。
状況はこうだ。そもそもこのPCケースAbee AS Enclosure M2 Premium Editionはレイアウトフリーな構造や高精度なチリなど高品位なケースだが、もともとは2005年発売のAbee AS Enclosure M2。エアフローなどは当時の水準に過ぎない。ヘタに？工作精度が良いためほとんどスキマがなく窒息系のケースだったこのケースの再発に当たっていくつかトレンドに沿った対応がとられたが、その一つが120mmファン搭載可能なサイドエアホールの追加。ケースの左側面に開くホール。
左側の四角いホール群がそれ。隣にうつっているネコは使用イメージですｗｗ

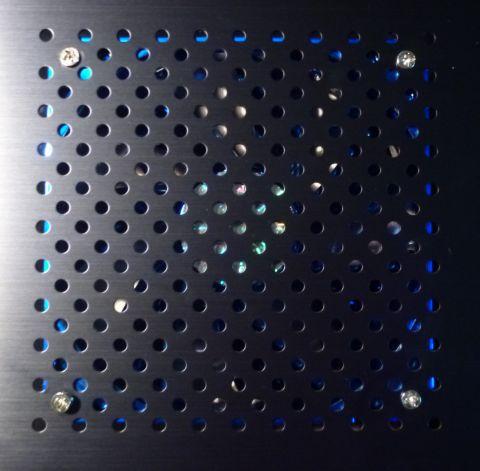

サイドホールには無加工で120mmファンが搭載可能
との干渉が出た。
CWCH80が内側に張り出しすぎてサイドパネルが閉まらない

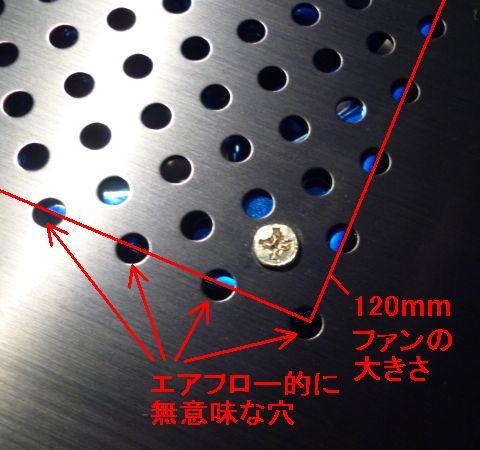

ファンの外にも穴があり、ここはエアフロー的に無意味
アクリサンデー板は、三菱レイヨン樹脂板「アクリライト」を加工したDIY素材。標準色48種の幅広いカラー展開と、180×320mm（SS）から1040×2040mm（1×2）まで7種類、厚さも1mm、2mm、3mm、5mmの4種類とよりどりみどり（いずれもカラーによって存在しない大きさと厚さがあるが）。
今回はブルー発光のファンの並行移動の造作をするので、「透明で」「青色系で」「加工がしやすく」「十分な強度を持つ」ということで、アクリサンデー板ラインアップから透明色の301スカイブルー、2mm厚のものをチョイス。大きさは120mmファンより一回り大きければヨカッタので、大きさはSS（180×320mm）をチョイス（これがもとで後に追い詰められるｗ）。
サイドホールの目隠し板を参考にファンの取り付け位置を3cmほどバックパネルから後退させる（PC前面から見ると前進）。

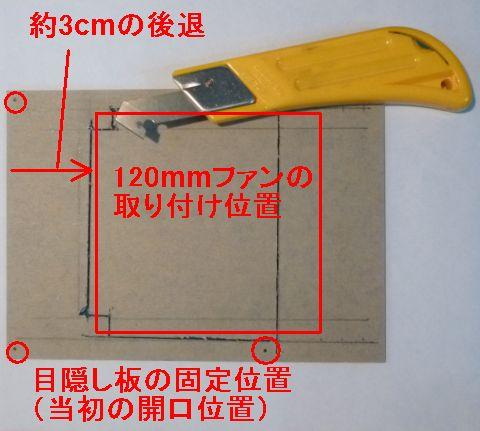

アクリル板を利用してファンを取り付け、ケースにも固定しようという計画
買ったアクリル板のサイズが最低限なため、あと一度しかチャンスはない。そこでカドはドリルで穴を開け、その穴の間をカッターで切る作戦に変更。

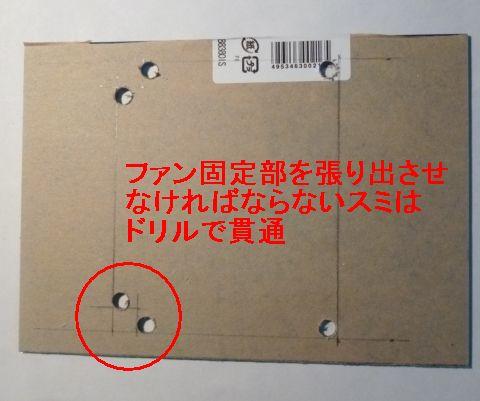

まずスミをドリルで処理

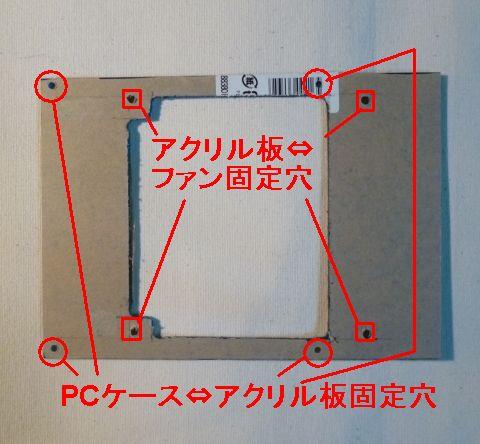

今度は無事くりぬき、取り付け用の穴も開けた
を貼り付け、吸引側にフィルター
を挟むための押さえの枠をつくり、それと高さを合わせて空気の流れを制御するための固定枠を接着。

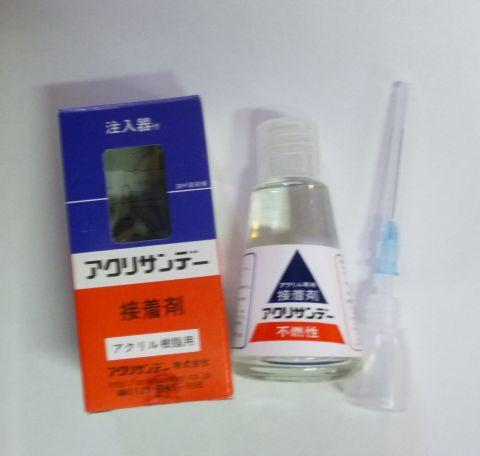

接着剤は塗る、というより毛細管現象を使って流し込む
で固定、

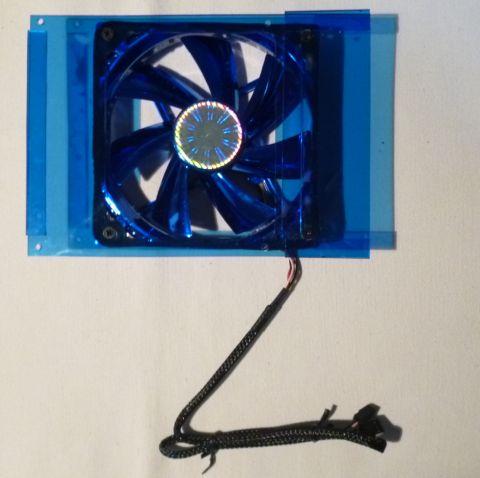

ファンの固定で少し穴を微調整

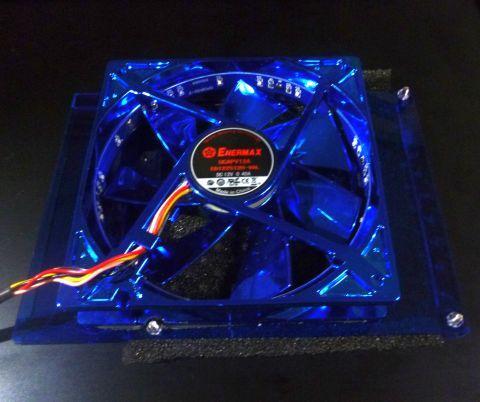

外（下）からサイドパネル⇒押さえ枠⇒フィルタ⇒ファンを固定した板

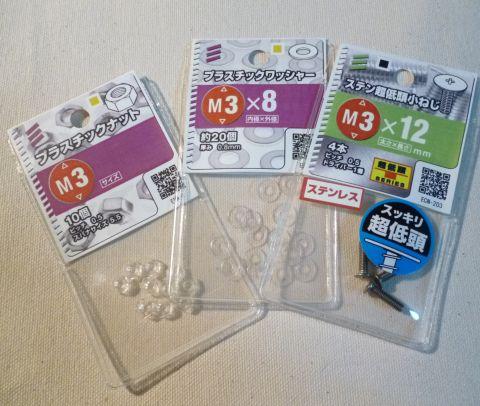

ナットワッシャは防振効果も期待してプラスチックを使用

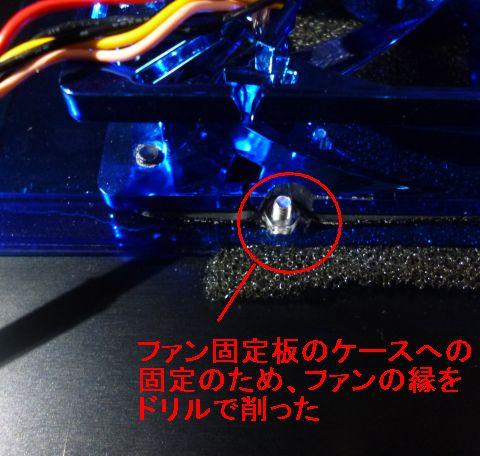

このナットが固定できる穴を削るのがタイヘン＞＜

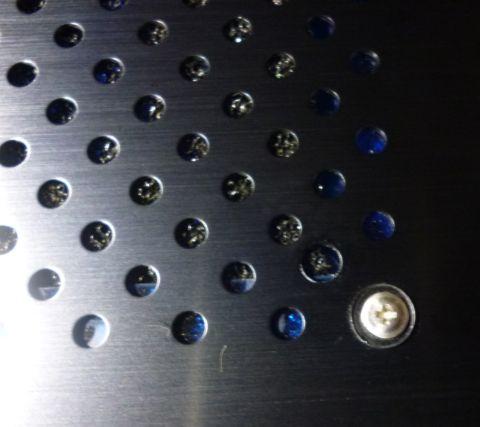

フィルターと枠できちんと流路はコントロールされている

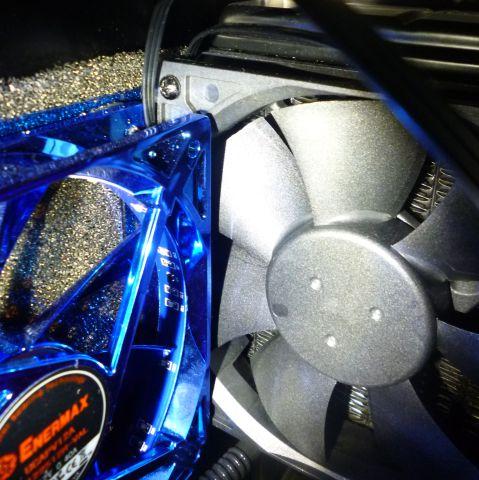

ｷﾀｰｰｰｰｰｰ(゜∀゜）ｰｰｰｰｰｰ!!
か～な～り、疲れたけれどできばえはいい感じ！
アクリサンデー株式会社製品ページ
-
購入金額
700円
-
購入日
2012年06月頃
-
購入場所
ジョイフル本田
