ジャンクで1000円で売られていたので購入しました(；=ﾟωﾟ)=333
【メーカー/型番】ASUS / P8Z77-V
【チップセット】Intel Z77
【Socket/Slot】LGA1155
【対応CPU】～Corei7-3770K
【メモリスロット】DDR3×4
【拡張スロット】PCI-E(×16)×3 内2つは×16、×8が2基のシェア、内1つは×4、PCI-E(×1)×2、PCI×2
【主なオンボードデバイス】VGA(D-SUB+DVI+HDMI+DisplayPort)、S-ATA(6G×4、3G×4)、USB3.0×6、 GigabitLAN(Intel)×1、7.1chサウンド(ALC892)、無線LAN 802.11 b/g/n
【フォームファクタ】ATX
【リリース時期】2012年4月
【製品のHP】
https://www.asus.com/Motherboards/P8Z77V/
【発売時の記事】
http://akiba-pc.watch.impress.co.jp/hotline/20120407/ni_c...
発売当時で21000円程度の高級なマザーです。
（アベノミクス前なので、今の為替に換算すると27000円程度になると思われる）
ASUSのP8Z77シリーズは異様に種類が多く、比較するのが大変です(^^; こんなにラインナップが要るのかな？
拡張性は非常に高く、USB3.0×6系統、S-ATAも8系統あり、無線LANやDisplayPortなどあらゆる用途に対応できるようになっています。GigabitLANがIntel製なのも嬉しいですね。
個人的に気になるのは「USB BIOS Flashback」というUSBメモリから直接BIOSROMを焼ける機能ですね。これ実質BIOSROMライターとして使えるのだろうか？非常に気になるところです。
今回、1000円のジャンク品として購入しました。
店頭ではプチプチの奥から、ピン曲り品だと理解できましたが、家に帰って見ると曲りだけでなく、ピンが取れているところが1本ありました(´；ω；`)・・・また、付属品は一切無いため、無線LAN等の機能は使えません。
■ボードを見てみる

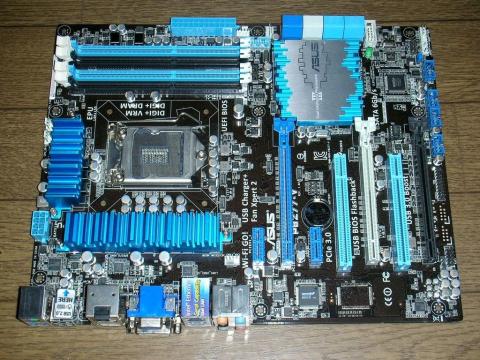

まずはボード全体です。
放熱板が大き目で手に持つとズッシリときます。
色調もシックな感じで良いですね。ファンコネクタだけもう少し目立つ色にして欲しいけど。
豪華なマザー(；=ﾟωﾟ)=333

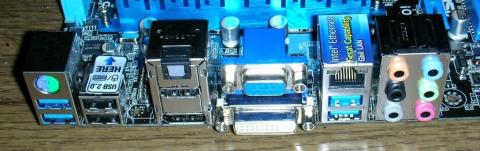

リアのI/Oポート部分です。
PS/2（兼用）、USB3.0×4、USB2.0×2、LAN、アナログ音源×6、S/P DIF×1、ディスプレイ（D-SUB+DVI+HDMI+DisplayPort）
マウス、キーボード用のUSBポートは指定されていますね。
I/Oポート

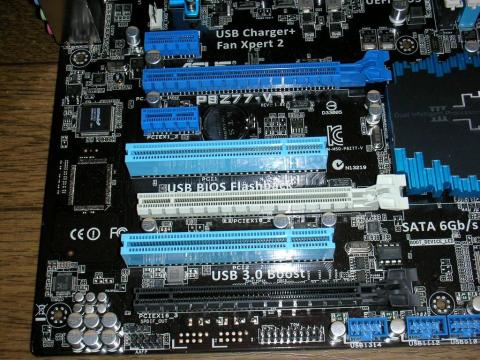

拡張ポート部分です。
PCI-E×16が3本ありますが、青だと×16、青と白だと×16を×8でシェア、最下段の黒は×4モードとなります。普通のPCIが2本も残されているのが（・∀・）ｲｲ!
豊富な拡張ポート

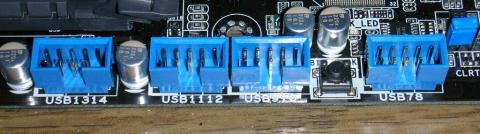

やけに多いUSB2.0のピンヘッダ。これだけで8ポート分もあります。これとは別にUSB3.0のヘッダもあるんですね。こんなに使えるベイパネルってあるのかな？
USB2.0ヘッダが豊富過ぎる・・・

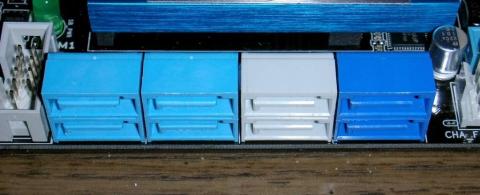

S-ATAは8系統。
左の4ポートは3G、白(灰色)の2ポートは6G、右の青の2ポートはASMediaのコントローラーを経由した6Gとなります。SSDで白ポートを使っておけば問題ないでしょう。
S-ATA

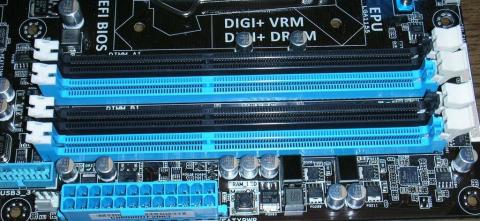

メモリソケットは4本。
ASUSはノッチが片方しかないソケットを採用していますが、個人的にこれは嫌いですね・・・外すときに接点のランドが擦れるんですよね。
メモリソケット

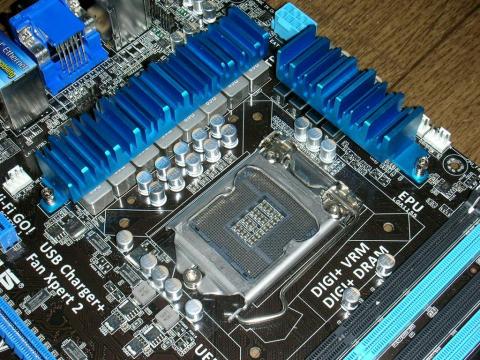

LGAソケットとVRM部分。整然とされたレイアウトですね。
コンデンサもチョークコイルの並びも美しいのです（；=ﾟωﾟ）=333
ソケット周辺

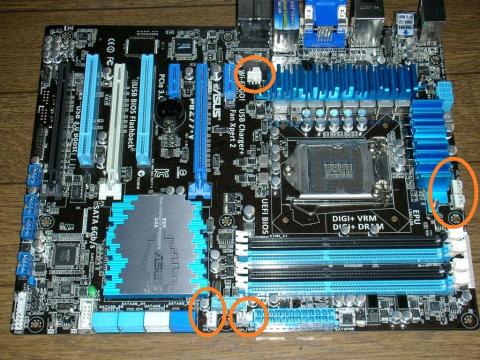

ファンコネクタは5つあり、全て4ピン対応です。
この辺は全くケチっていない感に好感が持てますね。
ファンコネクタは全てPWM対応！
これがBIOS FlashBackボタン。
USBメモリに特定のファイル名にしたBIOSROMを入れ、このボタンを押すとロムライタのように書き戻してくれるらしいです。
一度は試してみたいBIOS書き込みボタン

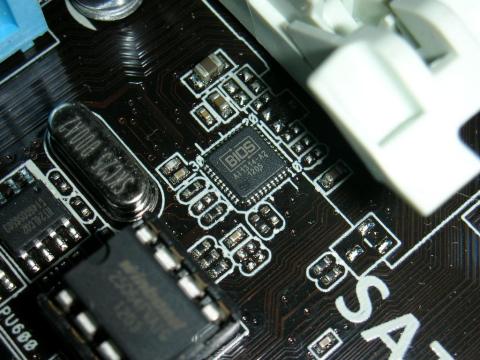

BIOSROM付近にBIOSと書かれたシルクのICを発見。
恐らく、こいつは小型のワンチップマイコンだと思います。部品を調べようとしても引っかからないですね。
BIOSと書かれた怪しいチップ

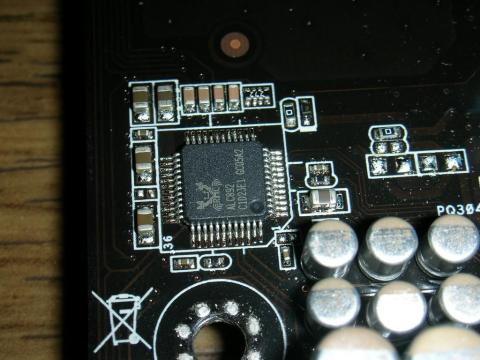

音源は蟹のALC892。
8chの普通のHDオーディオコーデックです。
そろそろカニ鍋の季節・・・
■動作確認してみる

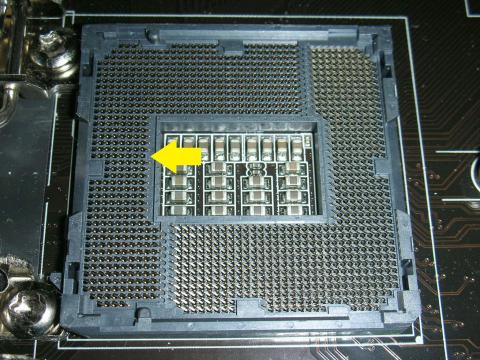

このマザー、ジャンクで購入して家で確認するとピンが数本曲がっており、1本折れて取れていました(´；ω；`)・・・
折れたピンはデータシートで確認したところ、ランドの「AB33」はVCCAXGであり数本のポートがパラになっているので致命的では無さそうです。
折れたピン・・・
とりあえず、曲がっているピンだけ補修して動作確認。

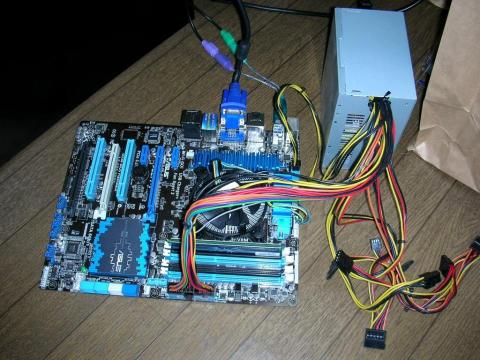

今回の生贄パーツはCeleron465（ES版）、DDR3-1GB、リテールクーラー、250円の安物電源
動作確認Now!

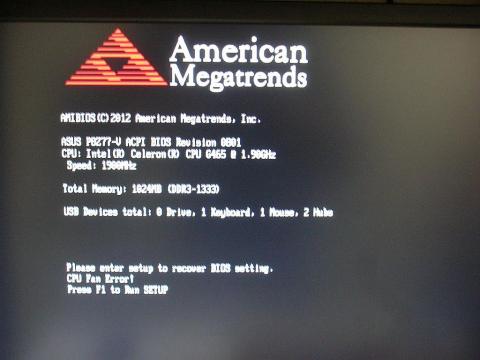

そして、ドライバの先でポチっとな。
BIOSｷﾀ――(ﾟ∀ﾟ)――ッ!
無事にBIOSを拝めました(；=ﾟωﾟ)=333

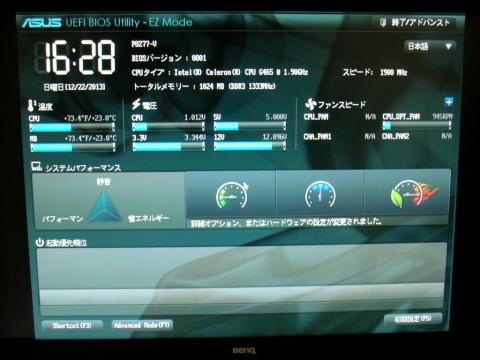

メモリソケットも4本とも認識には問題なく、とりあえずは普通に動いているようです。
今のところ不具合無し
1000円でASUSのZ77マザーが手に入ってウマウマです♪
これでLGA1155マザーは・・・
【Z77】
・GIGABYTE GA-Z77MX-D3H
・GIGABYTE GA-Z77X-UD5H
・ASUS P8Z77-V ←今回、修理した分。
【Q77】
・DQ77MK
【H77】
・ASRock H77M
・ASUS P8H77-I ←ジャンクを修理
・PCCHIPS H77M-P71G
【B75】
・ASUS P8B75-M ←ジャンクを修理
【Z68】
・ASUS P8Z68-V PRO/GEN3
・P8Z68-V/GEN3 ←ジャンクを修理
【H67】
・ASUS P8H67-I PRO ←2枚所持
・Intel BOXDH67CFB3 ←但し、BIOSが飛んで昏睡中orz
・ASRock H67DE
【H61】
・ASUS P8H61-MX
・GIGABYTE GA-H61M-S2V-B3
・ASRock H61iCafe
・ECS H61H2-M5
・ECS H61H2-M2 V2.0
・ASUS P8H61-M LX PLUS REV 3.0
・ASRock H61M-VG3 ←ジャンクを修理
・PCCHIPS P62G ←2枚所持
合計23枚（但し1枚BIOS死亡中・・・）
もう要らないｗ っと言いつつ売ってたら手を出してしまうんだよな(^^;
