持ってます

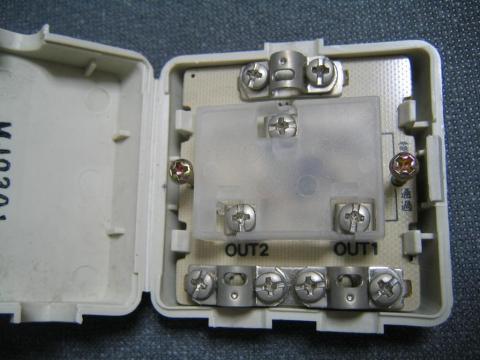

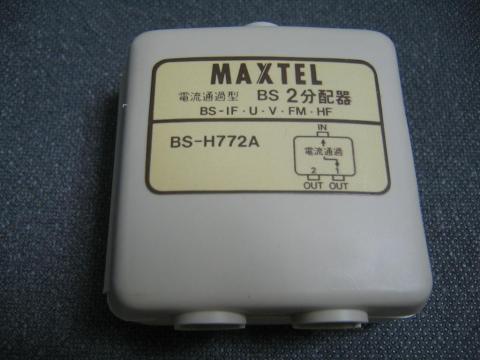

アナログ時代に使っていた分配器で、帯域は　ＨＦ～ＵＨＦ、ＢＳ-ＩＦです
BSの中間周波数は１ＧＨＺくらいです
１分配は電流通過タイプです（　ＢＳコンバーター用電源供給　）

　
> BS周波数 − 局部発振周波数 = BS-IF周波数
> 例えば、トランスポンダー1(BS-1)の場合、次のように求められる。
> 11.72748GHz − 10.678GHz = 1.04948GHz = 1049.48MHz
> つまり、チューナーに到達する時には、BS-1の周波数は1049.48MHzになっている。


参考　１１０度ＣＳ－ＩＦは約１．６ＧＨＺ～２．０ＧＨＺです



..

  • 購入金額

    0円

  • 購入日

    不明

  • 購入場所

    ホームセンター

10人がこのレビューをCOOLしました！

コメント (2)

  • notokenさん

    2012/06/16

    懐かしいプラケースの分配器ですね。

    CS帯域の対応できないので今ではほとんど見かけなくなりました。

  • タコシーさん

    2012/06/16

    昨日同軸ケーブル探していたら出てきました。
    ネジ止め式のが多かったです　
    手軽なんだけどな
