使いやすいFETオーディオオペアンプ

音質を第一に開発されたMUSESシリーズの廉価版です。JFET入力であり、姉妹品にBJT入力のMUSES8820があります。

更新: 2016/12/30
音質

FET的な鳴り方

同じJFET入力であるOPA2134よりも大人しくなったように聴こえますが、低域や高域の存在感があります。音質としてはむしろOPA2604に近いですが、MUSES8920のほうが低域や高域がもう少し聞こえやすいです。

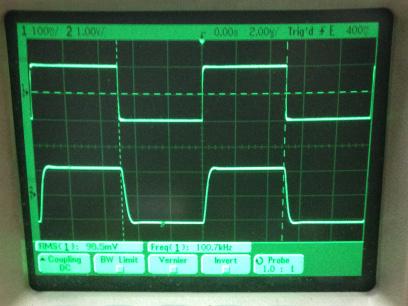

過渡応答(A=11 Vin=200mVp-p f=100kHz Rfb=10kΩ 位相補償なし 10:1プローブのみ接続 ガラエポユニバーサル基板)
過渡応答(A=11 Vin=200mVp-p f=100kHz Rfb=10kΩ 位相補償なし 10:1プローブのみ接続 ガラエポユニバーサル基板)



(12/30追記)15Ω負荷(セメント抵抗)時の過渡波形を以下に掲載します。

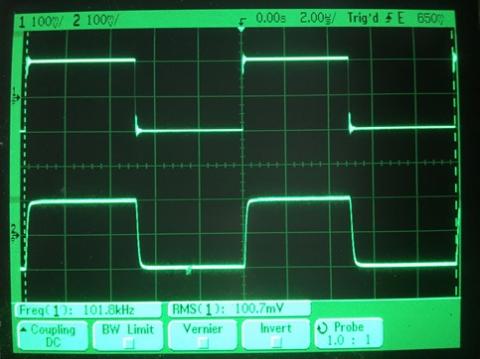

過渡応答(A=1 Vin=200mVp-p f=100kHz Rfb=0 位相補償なし Rl=15Ω ガラエポユニバーサル基板)
過渡応答(A=1 Vin=200mVp-p f=100kHz Rfb=0 位相補償なし Rl=15Ω ガラエポユニバーサル基板)

更新: 2016/06/18
使い勝手

ドライブ能力にも優れる

データシート上は出力電流が100mA程度(短絡時)あり、cMoyのように直接ヘッドホンをドライブしても歪みを感じません。ユニティゲイン安定です。

また、DIPの2回路品なのでそのまま差し替えて使うにも良いです(頻繁に差し替えるのであればICソケットを二重にするのをおすすめします)。

OPA2604は±4.5~±24Vで動くのに対し、MUSES8920は±3.5~±16Vと動作範囲が低電圧寄りです。

更新: 2016/06/18
コストパフォーマンス

OPA2604より良い

音質の似たOPA2604と比べ価格が同等か、少し安いくらいです。

更新: 2016/06/18
発熱

DIPだとこんなもの

24V駆動のcMoy回路について言えば、外気温29.5℃に対し39.0℃まで上昇しました。

更新: 2016/06/18
アンプ妨害耐性

場合によっては対策が必要

cMoy(普通の9V電池駆動)で使っていた時は、無信号時などにアンプI由来のノイズが聞こえることがありました(特に地下鉄駅では)。なお、AD00031では電圧が足りないのですが、あえて実験(ノイズ源としてのiPhoneを筐体に接触させる)した時は振幅が35mV程度出ました(RMSではもう少し小さくなりますが)。

  • 購入金額

    590円

  • 購入日

    2015年頃

  • 購入場所

    共立電子
