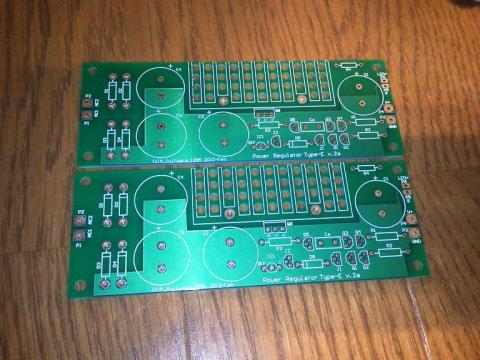

正出力定電圧電源基板
これの電源用基板として購入しました。
似たような回路設計して感光基板で何枚か作ったのですが、引っ越しでどこにいったのかわからない・・・
値段も安いのでDAC基板と一緒に買っちゃいました。
DAC基板にはアナログ用とデジタル用の2系統与えられるので（1系統でも動作可能）、分離させて使うべく2枚購入しました。
これも基板のみなので部品調達して作りだしたら更新して作例とか公開していきたいと思います。
2/8

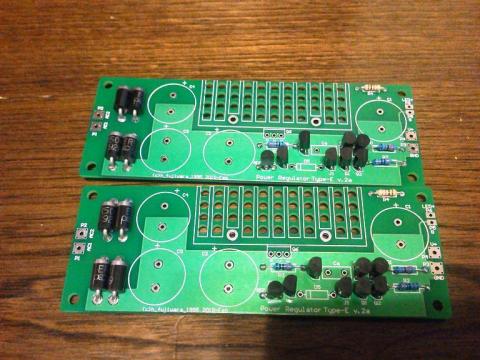

正負出力基板が完成したので、こちらの製作を開始しました。
LED用抵抗だけカーボン抵抗なので色が違ってます。ちょっと浮いちゃってますね・・・
正負出力基板もそうですが、SBDを使いたかったんですが、今回はファーストリカバリダイオードで整流してます。

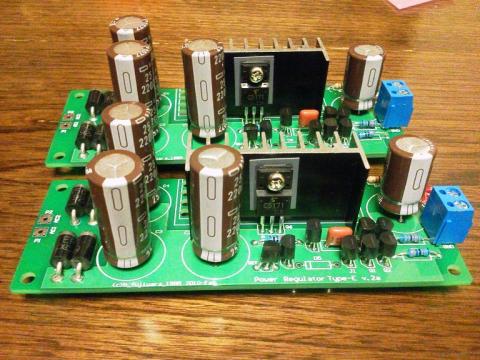

2/13
週末の夜中にがんばってとりあえず完成です。まだ動作試験してませんが・・・
またしてもシャントレギュレータ使ってるのでD5のダイオードはつけてません。
さて、正常に３．３V出力してくれるといいんですが・・・
-
購入金額
700円
-
購入日
2012年01月12日
-
