互換品の安さを紹介をしましたが、さらに、それをグレードアップしようと考えた。
【夢の実現のために】
最初にシャッターリモコンを考えた時、インターバルタイマー付きも候補に入れましたが、
比較的 値段が高く、互換品と言うこともあって、自作できるのではないかと思い、
100円ショップのキッチンタイマーを選択。
●ダイソーの『キッチンタイマーD-11』タイマー30秒に設定してみた

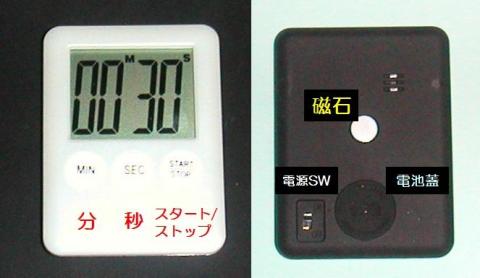

外観と機能
【機種の選定理由】
①デジタル液晶付き
②インターバルの時間設定が簡単
③繰り返し機能付きは値段が高い
④電源スイッチ付き（電池の消耗を抑えられる）
⑤99分59秒間隔まで設定可能
【キッチンタイマーD-11の仕様】
・電源 ボタン電池 LR1130(1.55V)1個
・裏側の電源スイッチでON/OFF可能
・MIN(分)とSEC(秒)ボタンで設定時間を決定
・時間が来ればブザーが鳴り続ける
・Start/Stopボタンでブザー停止
・Start/Stopボタンで再カウント
・MIN(分)とSEC(秒)ボタン同時押しでカウンターリセット
・裏側に磁石があり、冷蔵庫の扉などにくっつく
【グレードアップ案構想】

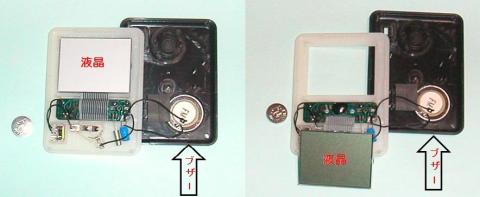

（1）まず分解してみた
（2）ICがプラスティックで封止されておらず、
エポキシ？接着剤で封止されていてIC品番が分からない。
分解してみた
→ブザー出力を利用するっきゃない、構想が外れた。

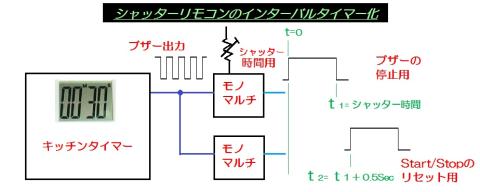

（3）ブザー出力を”モノマルチ1”を使ってブザーを止め、
”モノマルチ2”を使って再スタートさせるようまとめてみた。
夢の構想図
あとは、トランジスタか理想はアナログスイッチで
シャッターリモコンを制御することを考えました。
工作の時間がありませんので、アイディアのために
『キッチンタイマーD-11』を Get の内容でした。
完成の暁には、写真も提示します。
-
購入金額
105円
-
購入日
2011年10月03日
-
購入場所
ダイソー
aoidiskさん
2011/10/03
考えられる人はいろいろできますね。
完成が楽しみです。
Kitaさん
2011/10/03
電源が1.55Vなので、まずトランジスタを使って
やってみようと考えています。
乞うご期待と言いたいところですが、
頑張ってみます。
ヨッシーさん
2011/10/03
これ、キー操作する時もブザー音鳴りますが、時間設定する時に
インターバルタイマーが働いたりしませんかね。ちょっと気になりました。
同じ機種を分解してICの型番確認した人いないのかなと思って
ぐぐってみたけど、ぱっと見では見つかりませんでした。
でも、なにか似たようなことをやってる人がｗ
http://homepage3.nifty.com/kanasho/eproj28.htm
スピーカー出力を利用してる辺りもそっくり。
用途が違うので、リピートはしてないようですが。
インターバルタイマー作成頑張ってください。
Kitaさん
2011/10/03
確かにキー操作時も短いブザーが鳴ります。
短いので、0．2秒くらい動作しないように遅らせましょう。
実際にやってみると、また何かと問題が出てくると覚悟してます。
＞http://・・・・・・・
PIC 12F629を使うのに、キッチンタイマー要らないのでは？
ここまで来ると、私には良く分かりません。
