型名の通り、チップセットにAMD785Gを搭載しています(；=ﾟωﾟ)=３３３
【メーカー/型番】BIOSTAR / TA785GE 128MB
【チップセット】AMD 785G / SB710
【Socket/Slot】SocketAM2+
【対応CPU】～PhenomⅡX6-1100T（～125Wまで）
【メモリスロット】DDR2×4
【拡張スロット】PCI-E(×16)×1、PCI×2
【主なオンボードデバイス】VGA（D-SUB,DVI-D）、S-ATA×6、GigabitLAN、6chサウンド
【フォームファクタ】M-ATX
【リリース時期】2009年8月
【発売時の記事】
http://akiba-pc.watch.impress.co.jp/hotline/20090808/ni_c...
AMD785Gは、内蔵VGAとして初めてDirectX10.1に対応したRADEON HD4200が搭載されています。世代としては、AMD780Gや790GXより新しく、UVD2をサポートし、GPGPUのATIStreamにも対応しています(；=ﾟωﾟ)=３３３
また、型番に記載されている通り、専用のVRAM（Side-port memory）を128MB搭載しています。これにより、メインメモリのみシェアしている場合に比べ、パフォーマンスが数％アップしています(*´д`*)
拡張性もM-ATXにしては高いですが、PCI-E×1に対応していないのが残念なところです。BIOSTARにしては対応CPUも多く、BIOSの更新で、PhenomⅡX6を使用することができます（ﾟωﾟ）
【入手経緯】
このボードはジャンク屋で500円で購入しました。
裸のまま、ワゴンにぶち込まれて売られており、コネクタに燃えて焦げた跡がある為、誰にも買われずに残っていた悲運なやつです･ﾟ･(つД`)･ﾟ･ 動作確認をするにも怖いですし、そもそも、コネクタが溶けて変形しているので挿し込めません。
【考察】
CPUに電源を供給する、4pinの田型コネクタの中の1つのピンが燃えたようです。
他の部分はかなり綺麗で、あまり使われていないようです。

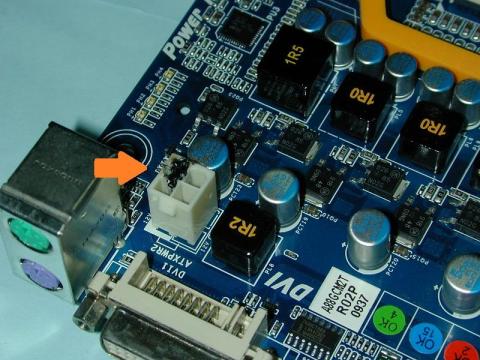

焼損したコネクタ
このコネクタが燃える原因を考えてみましょう（ﾟωﾟ）
これを考えないと、修理して電源を入れた途端、同じ運命をたどる可能性があります(^^;
①固体コンデンサの故障
固体コンデンサが故障すると、大抵はショート（低抵抗）状態になります。ただ、CPU電源のように大電流が流れるときは、コンデンサ自体が破裂して粉を吹いたり、発熱による外観変化があると考えられるので、これが原因とは考えにくい。
②FETの故障
FETが故障すると、ドレイン-ソース間がショートになることが多いです。短時間で故障した場合は外観の変化も無いので厄介です。ただ、テスターでドレイン-ソース間をチェックしてやれば、大抵は故障かどうか判断できます。今回の場合はショート状態になっていないので、これが原因でも無さそうです。
また、①②の故障だとショートモードなので、普通はPC電源の過電流保護回路が動作するはずなので、コネクタが焼損するとは考えにくいです。
③コネクタの接触抵抗による故障
コネクタには必ず、接触抵抗があります。形の悪く接触し難いコネクタや、錆びたコネクタを使うと接触抵抗が大きくなります。接触抵抗が大きいと、電流を流したときに熱が発生し発火する場合もあります。 （家庭用のコンセントで火災が発生する要因の一つです。コネクタの半挿しは止めましょう）
コネクタの「1つのピン」だけが焼損していることから③の確立が一番高いです(；=ﾟωﾟ)=３３３
単に過電流なら、コネクタの＋と－の最低2箇所が同じように焼損するはずです。
この場合、コネクタを交換するだけで治る可能性が高いです。
っということは、前のオーナーの方が、このコネクタを半挿しで使っていた可能性が高いですね(^^;
【修理】
田型コネクタを要らないジャンクマザーから抜き取り、交換するだけです。
大電流が流れる部分なので、ベタパターンになっており、はんだごてを当てても熱が吸われなかなかはんだが溶けません。強力な75Wのはんだごてを2つ使用して付け替えました（´Д｀;）

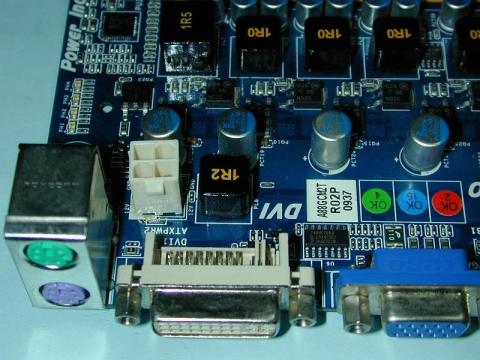

コネクタ交換後
【動作確認】
動作確認は、故障しても良いパーツを使用します。（2次不良で巻き添え死する可能性があります） いつもどおり、Sempron3200+、DDR2-512MBを使用し、ドライバの先で電源をON！

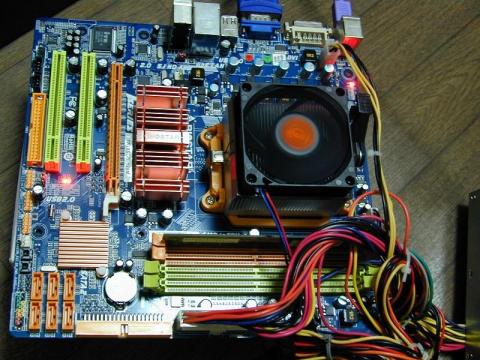

電源投入(｀･ω･´) ｼｬｷｰﾝ
Σ（ﾟдﾟlll）うわっ！火が！ っと思ったら、マザーに赤色のLEDがいっぱい付いていました・・・
本気で焦りました(^^;
そして・・・

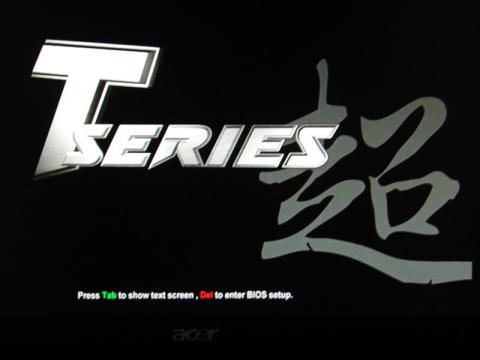

BIOSｷﾀ――（ﾟ∀ﾟ）――ッ！
背景の「超」の漢字が、やたらカッコいいですｗ
その後、電圧関係をチェックしましたが、問題ありませんでした。
っという訳で、今回の修理は成功ですﾜｰｲヽ(ﾟ∀ﾟ)メ(ﾟ∀ﾟ)メ(ﾟ∀ﾟ)ノﾜｰｲ
785Gマザーは持っていなかったので、嬉しいですねｗ
みなさんもコネクタは（自作PCに限らず）キッチリ差し込みましょう。

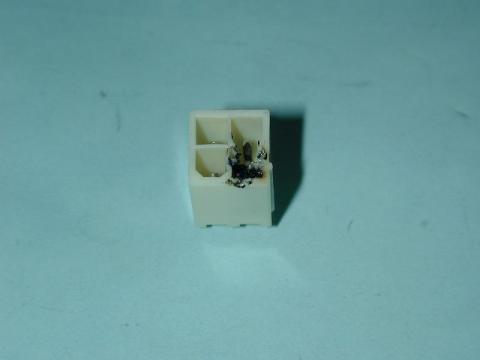

↓外した、焼損コネクタです(^^;
焦げたコネクタ(^^;
-
購入金額
500円
-
