Mini-ITXなので小型でなんでもできるマシンを作るのにはもってこいのマザーボードです
PCIe x4も搭載しているので、ここに地デジチューナーを搭載すれば
ゲームもできてテレビも見れるPCが作成できます
私はスペースを取らずに何でもできるPC作成を目指しこのマザーボードをチョイスしました
ちなみに発表当初から非常に注目していたマザーボードでもあります
元箱
元箱は非常にコンパクト

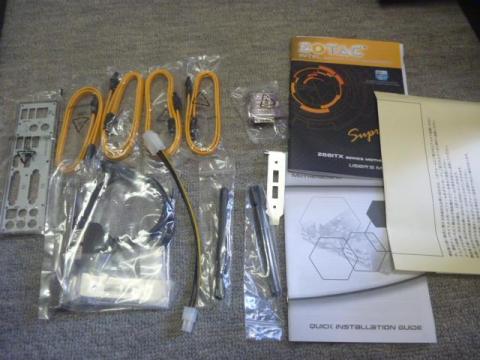

付属品
コンパクトさの割りに付属品は多め
うまく入ってるなあと感心してしまいます

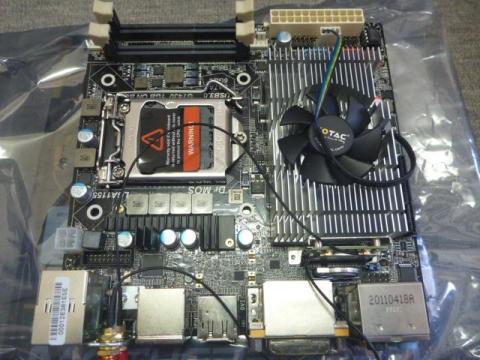

マザーボード
マザーボード本体はこうなっています
GPUのヒートシンクが非常に目立ちます
半分ぐらい占拠しているのではないでしょうか

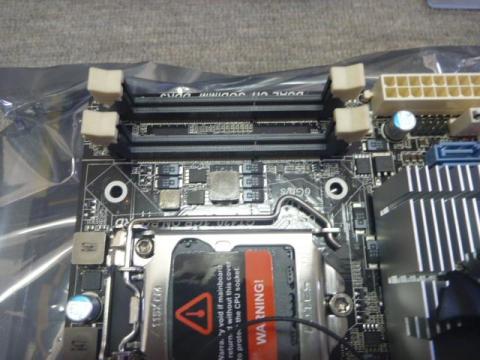

メモリスロット
メモリスロットはノート用のSo-DIMM
この点はご注意を
マザーボード本体を眺めてみてもデスク用のメモリを搭載する位置はどう見てもありませんが（笑

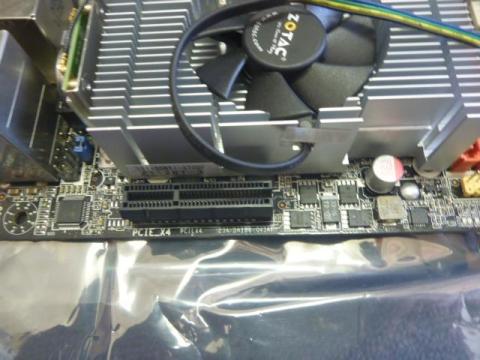

PCIeスロット
PCIeはx4となっています
エッジ加工済みなのでx16のカードも搭載可能ですが
元々オンボードでGeForce 430 GTを搭載しているこのマザーボードに
わざわざグラフィックボードを新しく挿す方もいないとは思います

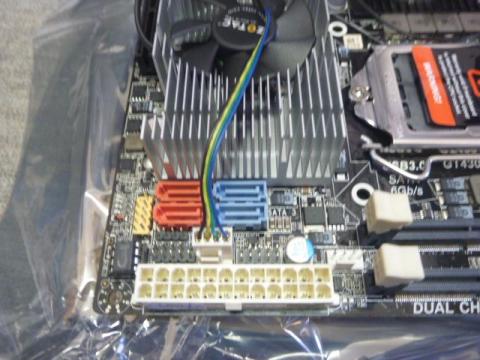

SATAスロット
SATAスロットは4スロット
小型PCを組むなら必要十分な数だと思います
ちなみにフロントUSB2.0用のコネクタはひとつしかなく
この点は弱点だと思います
（フロントUSB3.0用のコネクタも持ってはいますが）

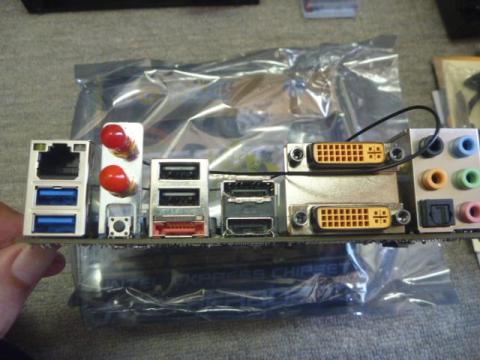

バックパネル部
バックパネル部のコネクタです
構成は
LAN ×１
USB3.0 ×２
CMOSクリアースイッチ
USB2.0 ×２
Bluetoothアンテナ
WLANアンテナ
eSATA ×１
DVI-D（GeForce 430 GT用）上側
DVI-D（Intel HD Graphics用）下側
ディスプレイポート（GeForce 430 GT用）
HDMI（Intel HD Graphics用）
サウンド端子
の構成になっています
かなりいろいろ詰まってますが、USB端子が少ないのは弱点だと思います

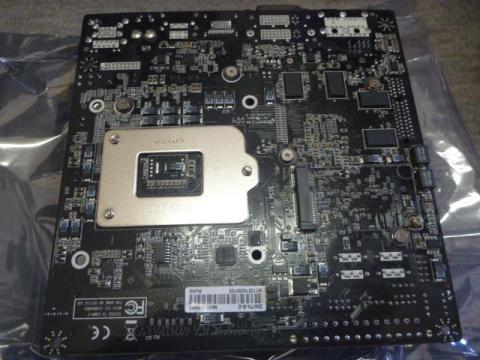

マザーボード裏
マザーボード裏にはmSATAコネクタまで用意
まさに至れりつくせりのマザーボードです
HDD用ベイが１つしかないケースでもmSATAによるISRTが行えます
ここから少しベンチマークの結果を掲載したいと思います
CPUはCore i3 2120Tとなります

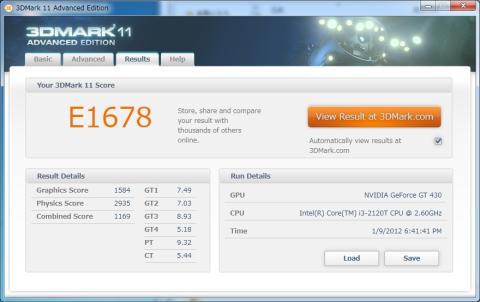

3DMark11 Entry
3DMark11はかなりカクカクしております
スコアもやはり低め

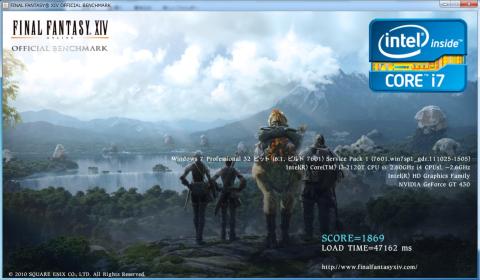

FF14ベンチ Low
FF14ベンチはLowでも重いの結果
快適なプレイはさすがに望めそうもありません

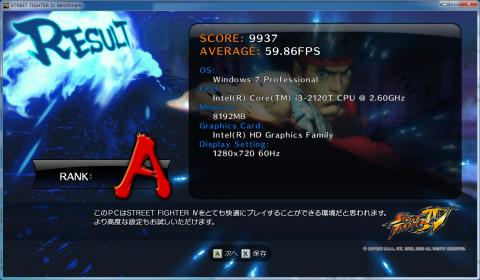

ストリートファイターⅣ 1280×720
ストリートファイターⅣベンチマークの1280×720は
非常に快適に動作しておりました
というわけで解像度をフルHDに上げてみました

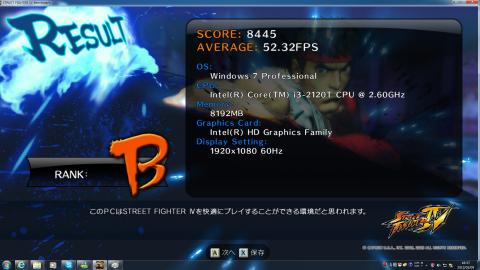

ストリートファイターⅣ フルHD
フルHDでの結果がこちら
若干スコアは落としておりますが、対戦中はほぼ60ｆｐｓをキープしており
フルHDでも快適なプレイが望めると思います

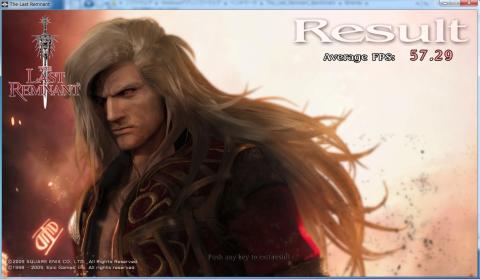

ラストレムナント 1280×720
ラストレムナントの1280×720での結果
これ以上負荷を上げると少々重くなりそうですが
この解像度なら快適にプレイできそうです
以上の結果から最近の重いゲームでなければ
結構いろいろなゲームをプレイできそうです
小型PCでゲームをしたい方にはまさにもってこいのマザーボードといえそうです
最後に消費電力の結果を
アイドル時…40～50W
マビノギプレイ時…80～95W
The Tower of AIONプレイ時…85～102W
ストリートファイターⅣベンチマーク…70～75W
ラストレムナントベンチマーク…85～95W
CPUがTDP35Wと低いCore i3 2120Tということもありますが
消費電力も低く、ACアダプタでも動作させることができそうなのも魅力ですね
-
購入金額
16,800円
-
購入日
2011年11月頃
-
購入場所
TSUKUMO ex.
れいんさん
2012/01/09
失礼ながら、質問よろしいでしょうか？
このケーブルを接続して
ケース内でフロントUSB3.0配線を完結したいのですが、
可能ということでしょうか？
ネイエフさん
2012/01/09
可能だと思いますよ
田の字コネクタの隣にあるコネクタがフロントUSB3.0用の端子となっています
またフロントUSB3.0端子を搭載してないマザーボードのために
PCIスロット搭載用のUSB3.0ブラケットも付属品としてあるので
そちらを使うこともできます
れいんさん
2012/01/09
回答ありがとうございました。
フロントUSB3.0ピンって
mini-ITXマザーボードで見かけないので
こちらを導入できたらなぁと検討いたします！
harmankardonさん
2012/01/09
ネイエフさん
2012/01/09
確かに見当たらないですね
他にはこれのGeForce GT 430を搭載していないバージョンの「Z68ITX-A-E」が
写真を見る限り搭載していそうな感じです
実店舗で購入するなら質問してみてあるとのことでしたら
Z68ITX-A-Eのほうが安いので、こちらもありかもですね
harmankardonさん
何でもやりたいMini-ITXで組むならホントにベストの選択だと思います
ただ負荷がかかるとGPUファンの音が若干うるさいかもですが
Sheltieさん
2012/01/09
Z68＋GT 430というスペックも魅力です。欲しいです！(>_<)
れいんさん
2012/01/09
ブラケットが付属していますので
フロント配線を内部で完結できそうです。
ようやく使えそうなマザーボードが登場というよりも
これまで見つけきれなかっただけですね。
情報ありがとうございます。(^o^)/~~~
ネイエフさん
2012/01/10
ZOTACのものはどれもこれも豪華スペックのものが並びますね～
でもこれがASUSとかなら・・・と思ったりもしますがｗ
グラボオンボードは非常に魅力的ですよね
何でもできちゃいます
れいんさん
Z68ITX-A-Eにもやはりついているようですね～
実際見た感じこの２つしかMini-ITXでフロントUSB3.0端子を持っているものはなさそうでしたし
もっと種類が出てもらいたいですね
