数年前に修理上がり品を購入して、未開封のまま放置していました(^^;
【メーカー/型番】ECS / 945GCT-M(V1.0)
【チップセット】Intel 945GC + ICH7
【Socket/Slot】LGA775
【対応CPU】Pentium4/PentiumD/CeleronD (但し95Wまで)
Core2DuoE4xxx/6xxx/PentiumDC/Celeron4xx
【メモリスロット】DDR2×2
【拡張スロット】PCI-E(×16)×1、PCI-×2
【主なオンボードデバイス】VGA(D-SUB)、S-ATA(3G×4)、100BASEのLAN(蟹)×1、
8chサウンド(ALC883)
【フォームファクタ】MicroATX
【リリース時期】2008年4月
【製品のHP】
http://www.ecs.com.tw/ECSWebSite/Product/Product_Detail.a...
【発売時の記事】
http://pc.nikkeibp.co.jp/article/special/20080613/1004924/
我らがECSのLGA775マザーボードです(；＝ﾟωﾟ)＝333
945GCチップセット搭載で、Pentium4/D等のNetBurstアーキテクチャ、Core2Duo/PentiumDC等のCoreマイクロアーキテクチャの両方に対応します。
但しTDPは95Wまで対応の為、PentiumDは一部のモデルしか使えません。
しかしながら、チップセットの945GCはFSB800MHｚまでしかサポートされませんが、このマザーでは公式にFSB1066MHｚに対応し、対応CPUにも挙げられています。
今となっては旧旧旧・・・式ですが、PCI-E×16やS-ATA3.0に対応しますし、古いIDEやFDドライブにも対応しますのでまだ用途を選んでやれば使えると思います。
ただ、このマザーはOEM仕様と思われ、リテール版から以下の部分が変更になっています。
・PCI-E×16（×4動作）が削除されている。
・音源は同じALC883だが、8chになっている。
・冊子の取説が付属しない。
TWOTOPで売っていたし、ショップブランド用のマザーかも知れませんね。
■マザーの詳細を見ていきましょう(；＝ﾟωﾟ)＝333
【梱包】

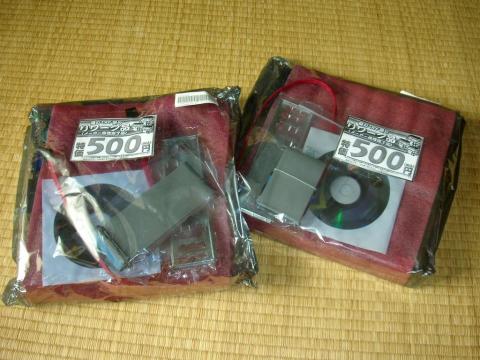

修理上がり品、或いはOEM仕様の為、化粧箱はありません。
ECS(；＝ﾟωﾟ)＝333
さり気に2枚買ったのかよ・・・というツッコミは無しの方向でｗ
カゴに大量に入って売られていたのですが、当時としては安すぎる500円で販売されていました。5枚くらい買って使いまくった方が良かったかな。

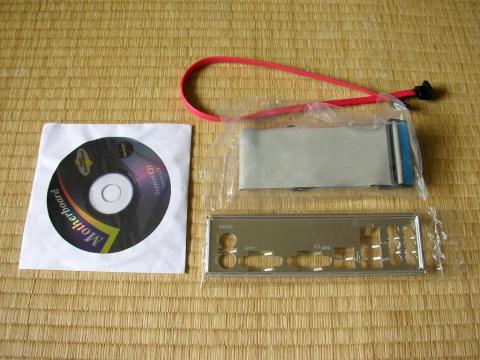

【付属品】
付属品はシンプルです。ECSだし、OEM仕様だし。
・ドライバCD
・I/Oパネル
・IDEケーブル（80芯）
・S-ATAケーブル
久しぶりに付属品としてIDEケーブルを見ました。
過渡期だからか、SATAケーブルは1本です。
FDコネクタがあるのに、FDケーブルが付いていないんですね（ﾟωﾟ）
懐かしいIDEケーブル
【ボード全体】
ECSｷﾀ――（ﾟ∀ﾟ）――ッ!

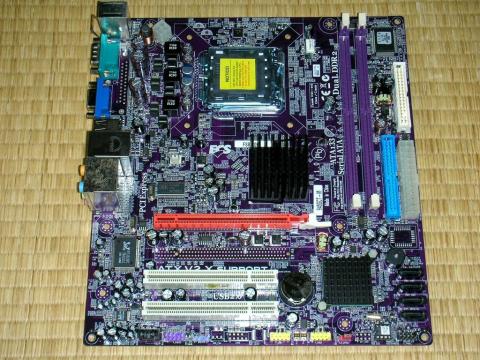

っと言うことで、マザーの全体写真です。
この時代のECSは紫色ですね
【メモリ、IDE、FDコネクタ】

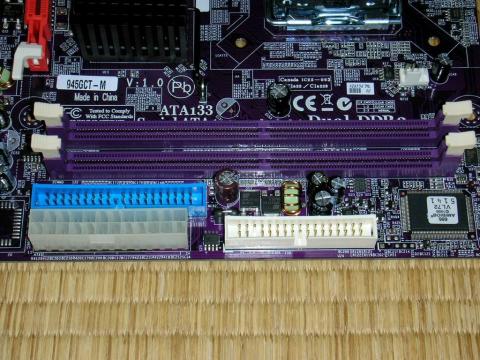

メモリはDDR2が2本です。デュアルチャネル対応。
2GB以上積めば、Win7/8でもそれなりに使えます。
IDEとFDがありますので、古い世代のPCをアップグレードする場合、ドライブ類が無駄にならなくて済みます。ジャンクPCを組むにはありがたいですね。
IDEとFDが（・∀・）ｲｲ!

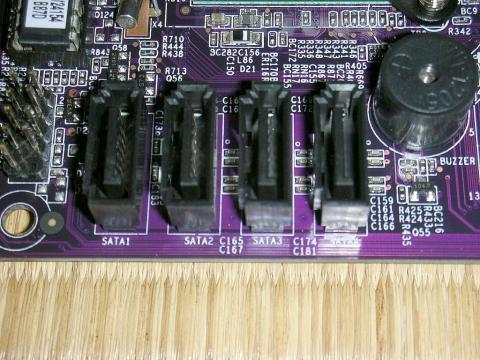

【S-ATAコネクタ】
S-ATA3Gに対応しており、HDDやSSDが4台も使えます。
ただ、BIOSで見る限りAHCIには対応しておらず、IDE互換モードとなっています。（選択できん）
ドライブ類の拡張性は十分
【LAN】

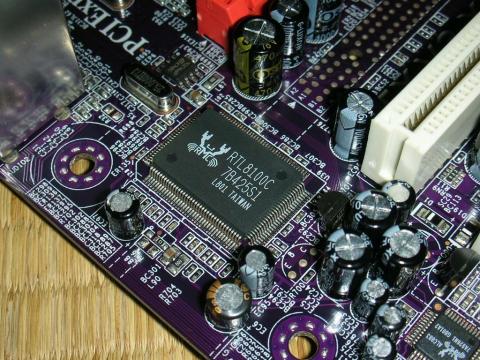

蟹チップの100BASE-TX対応品です。当時でも、マザーボードにはこのデカいパッケージのICが載ることは珍しいです。安いのかな？
Gigabit何それ美味いの？
【サウンド】

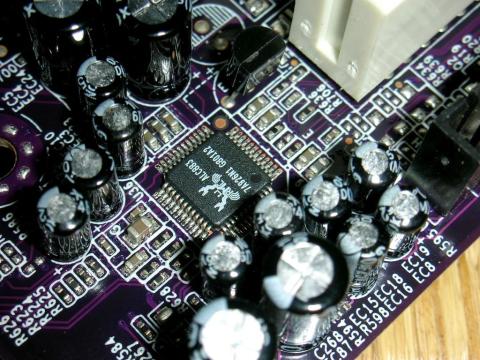

LANと同様に蟹チップです。8chのHDCodecことALC883ですね。
世代が古いので性能はやや低め。
DACはS/N比：95dB、ADCは85dBです。
実際の音質は後でセットアップして聴いてみましょう。
蟹クリームコロッケ食べたいお（´･ω･`）・・・

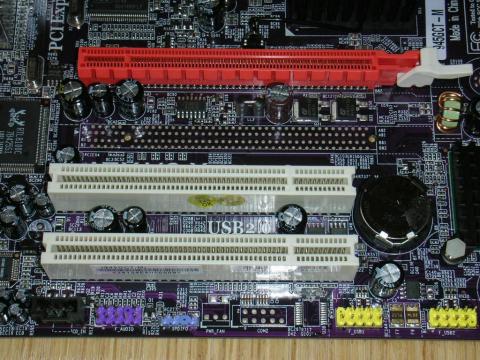

【拡張スロット】
M-ATXなのでそれなりですが、PCI-E×16とPCIが2本あります。
リテール版では空きパターンの部分にもPCI-E×16コネクタが付いていたりします。
945GC内蔵グラフィックは非力かつHD解像度の動画再生支援をサポートしないので、現行のロー～ミドルの下くらいのグラフィックカードを挿すと良いと思います。
PCIがあればオーディオカードが挿せるね

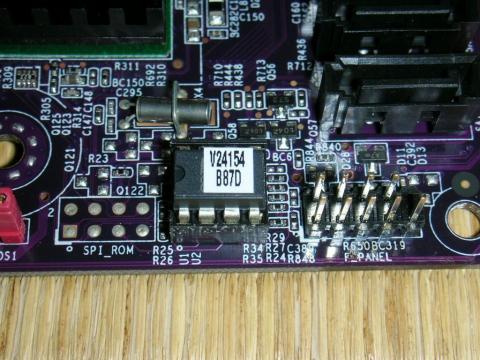

【BIOS】
SPIのフラッシュROMなので、BIOSが壊れても活線挿抜やROMライタで復活できます。
ありがたいROMソケットタイプ

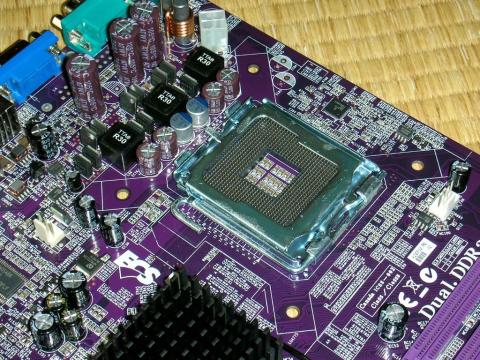

【VRM、LGAソケット】
廉価マザーだけあって、VRMにはヒートシンクはありません。
これでTDP95WのPentiumDは運用したくないですね(^^;
懐かしいLGA775

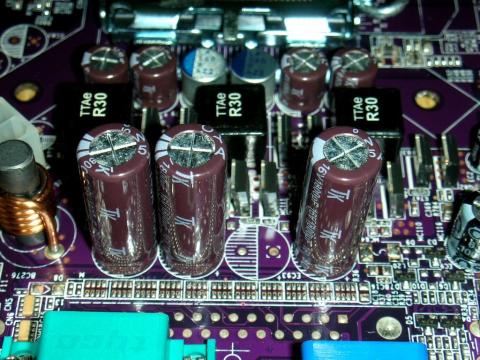

【コンデンサ】
実はこのマザーはVRMの2個の固体コン以外は全てアルミ電解コンデンサです。
しかも、「TK」「OST」のオンパレード。
特にTKはあまり見かけない割に、見かけたときは必ずと言ってよいほどパンクしている酷い印象のコンデンサです。
このマザー、PentiumDで使ったら、（電解液が地雷のロットで無くても）1、2年で故障してしまうような印象がありますｗ
憎っくきTKのコンデンサ

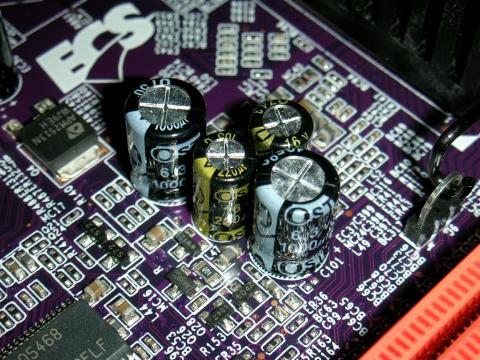

廉価マザーでよく見られるOSTのコンデンサ

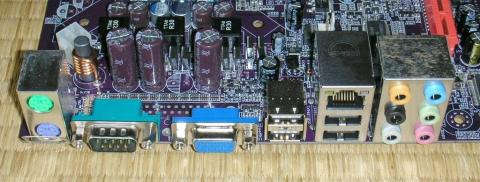

【リアのI/O部】
I/O部分です。COMポートが残されていますね。
USBも4ポートなので私の用途では十分です。
必要十分なI/O
■動かしてみましょう。
折角、掘り出してきたので動作確認をしてみましょう。
寒くなってきたのでPentiumDでｗ
構成
【CPU】PentiumD930(3.0GHz)
【メモリ】PC4200-512MB×2（後で取り替え予定）
【HDD】日立の320GB（S-ATA）
【マザー】945GCT-M
【DVD】TEAC DV-W58DK DVD±R（IDE）
【VGA】945GC内蔵
【電源】450Wの250円電源
【OS】Windows7HomePremium 64bit
発熱が怖いPentiumDですが、LGA775用の強力なクーラーは奥にしまってあるので、手軽なこいつを使いました。
サイドフローにしては小型

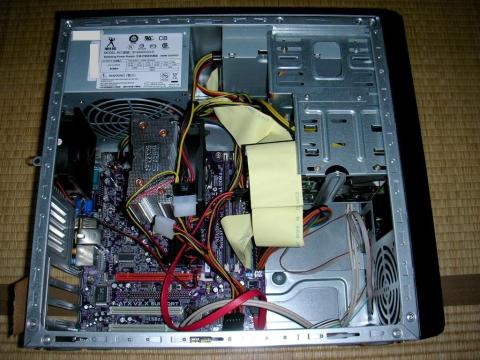

マイクロタワーなので、私としては珍しくケースファンを回します(^^;
排熱は問題ないかな？
とりあえず、電源ON入れてみた。
BIOSｷﾀ――（ﾟ∀ﾟ）――ッ!
Windows7 HomePremium 64bitをインスコ＆各ＨＰから最新のドライバをＤＬ＆インスコ。
専用のハードウェアモニタやユーティリティがあるかなと思ってドライバＣＤを突っ込む。

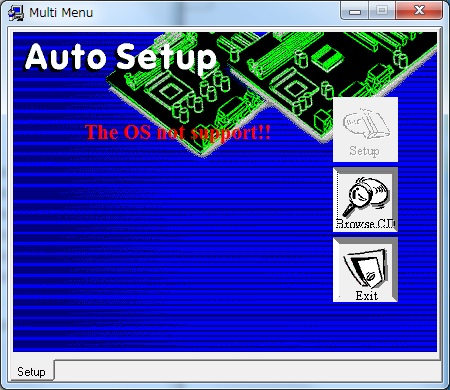

すると、Windows98時代かよ・・・と思うようなデザインのランチャーが・・・
・・・デザイン古っ！
モニターツールなどは入っていませんでした。さすがECS！
こんなところにお金をかけないぜ！

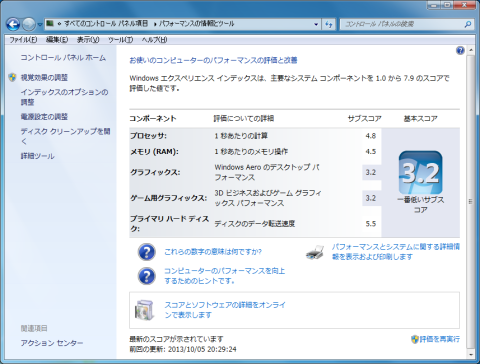

最新のドライバを入れた状態でエクスペリエンス・インデックスを測定。
WEI
あれ？思っていたより良いな。
腐ってもデュアルコア。プロセッサは4.8となっています(；＝ﾟωﾟ)＝333
Win7-64bitで、メモリが僅か1GBなのに4.5も出るのね・・・
使用感（メモリ4GBに取り替え後）ですが、
Win7でもサクサク動作します。但し、描画はややコマ落ち気味です。GMA950だとしんどいのでしょうね。
動画再生はH.264ファイルのフルHDならCPU使用率80～90％で何とかなりました。ただ、暗号化されているBDの再生は難しいと思います。（そもそもオンボードVGAがHDCPに対応してないけどｗ）
ネットは普通のページの観覧はそれほど遅くは感じないですが、俗に言うまとめサイトの大量のバナーがあるようなページでは力不足を感じます。
このマザーのオンボードサウンドは意外とバランスが良く、低音もしっかりと出ています。メーカー製PCのような可も不可も無いと言ったところでしょう。
ちなみに・・・PentiumD930は思ったより熱くなかったです。
EISTも効いて、クロックが3GHｚ→2.4GHｚまで落ちていますね。
漢になるにはPentiumXE840が必要かな(ﾟ∀ﾟ)ｱﾋｬ
■追記
PentiumD930の方で少しだけベンチを取ってみました。
-
購入金額
500円
-
購入日
2009年頃
-
購入場所
今は無き、TWOTOP大阪日本橋店
