現在机の下に置いてるパソコンが
ベッドでリモコン操作にてゴロゴロしながら使ってるパソコンで
そろそろ性能に限界を感じてきたので
１式更改となりました。
↓これを更改
今回１式で揃えた構成は下記になります。
【CPU】 Core i5 2400S
【マザーボード】 H67H2-M2
【メモリ】 W3U1333Q-2G
【システムHDD】 ST940210AS SATA 2.5HDD 40GB
【データHDD】 HDS5C3020ALA632 SATA 3.5HDD 2TB×２台
【光学ドライブ】 iHAS524
【電源】Antec EarthWatts EA-650
【背面ファン】 CFZ-90S(OMEGA TYPHOON 92mm 超静音タイプ)
【増設SATA-PCIボード】 SATA4P-PCI
【システムHDD-PCI設置金具】 HDD-PCI
ここから組み立てのおおまかなところを書いていきます。
ケース箱です。
取り寄せとなりましたので、入荷まで待ってたんですが
大雨の中なんとか、持ち帰ることができました。
箱にはカラー黒と書かれていますが、
黒のケースと色違いのため、
ダンボールを流用ですね。
あんまりにも違いがわからないので
写真が貼り付けられてます。
開封してみました。

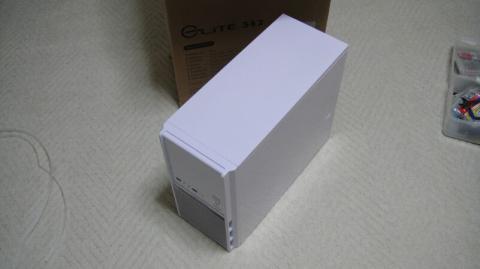

ケース上部です。

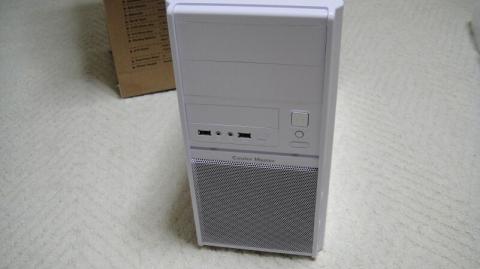

ケース正面です。

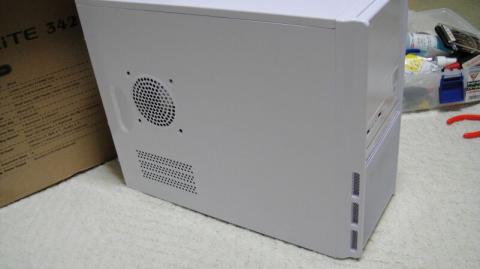

左側面です。

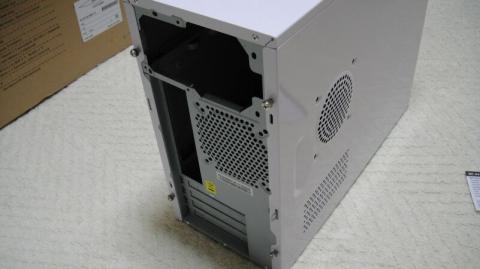

背面です。
電源内蔵ではないので、空洞になってます。
白いケースなのが特徴ですが、
ちょっと白いというより、紫がかってます。

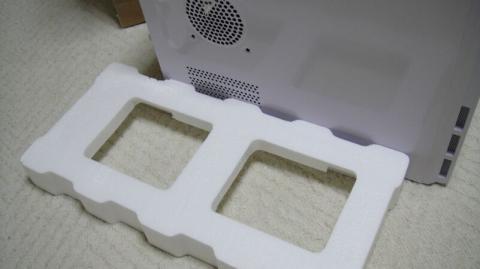

違いを発泡スチロールと比べてみます。
これなら色の違いがわかりやすいですね。
横浜から入荷したみたいですね。
注文してから３日かかりました。

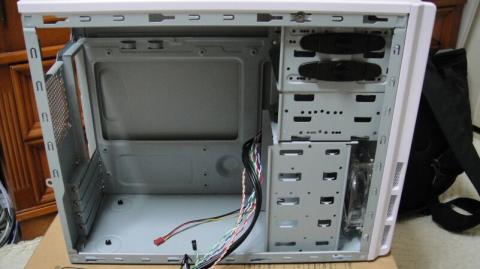

ケース内部です。
いたってシンプルな構成ですね。

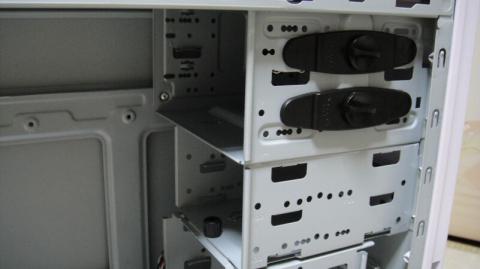

５インチベイはツールレスな取っ手がついてます。
真ん中のダイヤルを回すと取っ手は簡単にとれます。
今回は必要ないので、とっとと外しました。
シャドウベイは取り外すことができます。
そのスクリューネジが見えます。

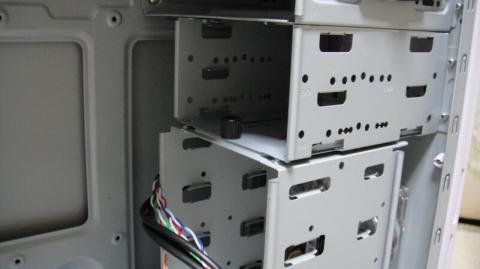

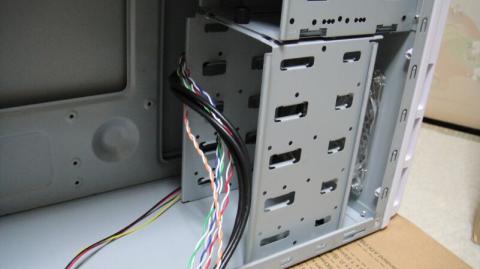

シャドウベイ全体です。
この金具全体を外すことができます。

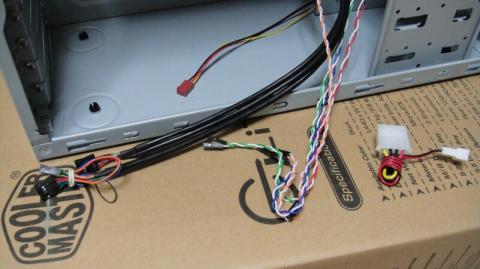

前面からのケーブルを確認します。
サウンド
USB
120mmファン
ファン用の変換ケーブル
スイッチ

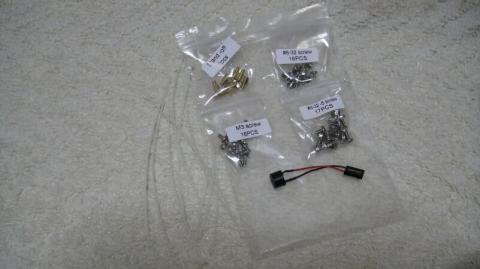

付属品をここで確認します。
各種ネジ
ケーブルタイ
ブザー

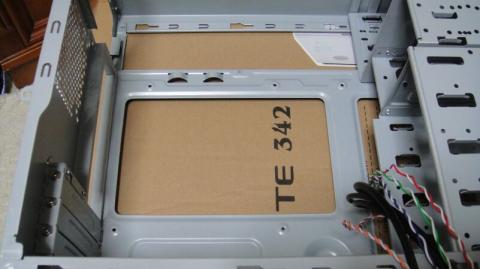

右側面カバーを外して気づきました。
マザーボードが収まる部分が大きく空いてます。
CPUファンなどを取り付けるのに
バックプレートを取り付けしやすいような配慮ですね。
ちょっと順番が前後しちゃいますが、

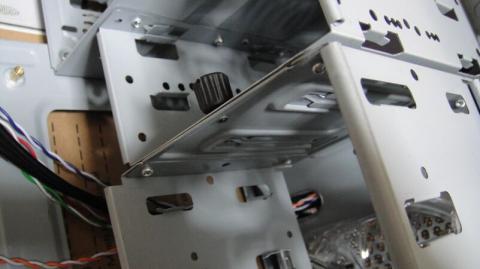

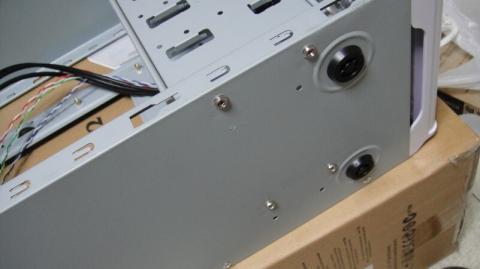

シャドウベイの固定ネジ拡大です。
シャドウベイはケース底からもネジで固定されています。
なかなかはずせないと思ったら・・・。

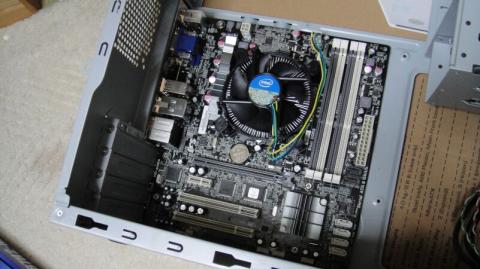

マザーボードにCPU＋CPUファンを取り付けてから
ケースに固定してみました。
作業しやすくするためにシャドウベイは外してます。
バックプレートももちろん取り付けてますが、
結構スキマができてます。
マザーボードの固定ネジ穴はピッタリなのに。

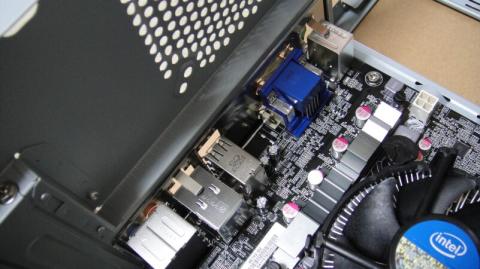

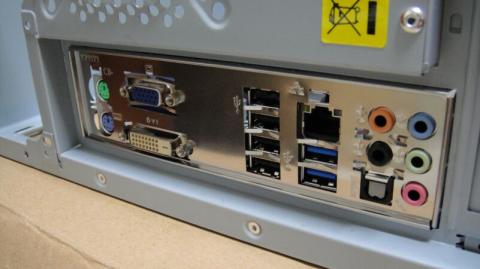

バックプレートはこのような感じになりました。
PS/2ポートにスキマができているのがわかります。
メモリを取り付けます。

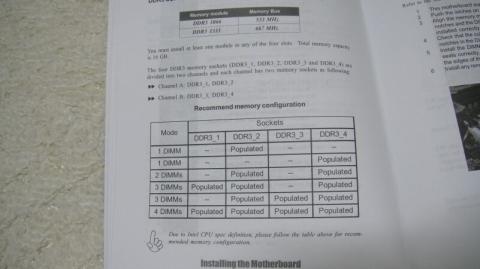

マニュアルを読んでみると、
今回は２本だけ搭載なので、
スロット２とスロット４に挿せばいいみたい。

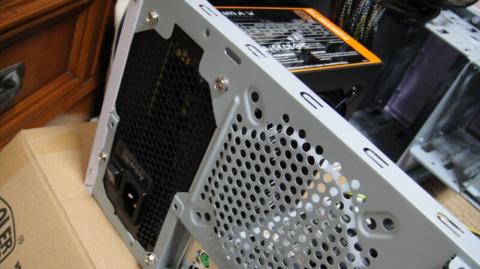

電源も搭載しちゃいます。
こちらはスキマもなく、ちゃんとネジ穴も合ってます。

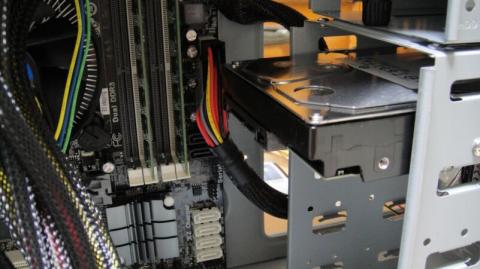

シャドウベイも戻して、HDDを搭載してみると
電源コネクタに干渉しています。
無理ではないのですが、それでも搭載順番考えないと
スムーズに取り付けられません。

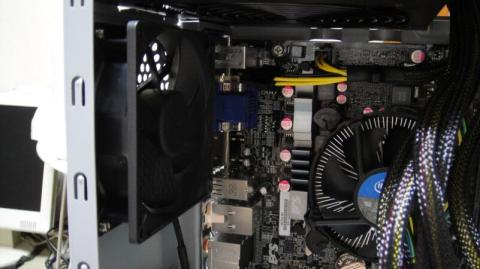

背面のファンも取り付けます。
フロントからのケーブルがちゃんとした配線となっていないので
配線し直す事にしました。

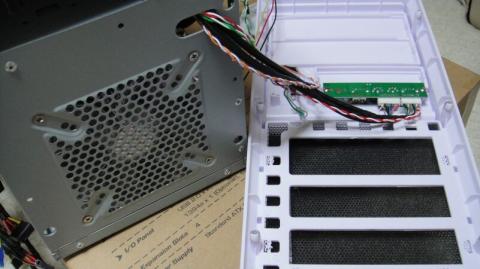

フロントカバーを外すとこんな感じです。
フロントカバー側にエアフィルタが内蔵されています。

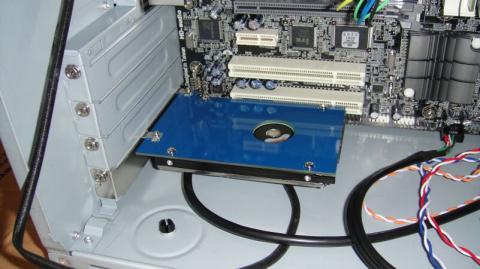

PCIスロットに2.5インチHDDを搭載しました。
ここへWindowsをインストールします。

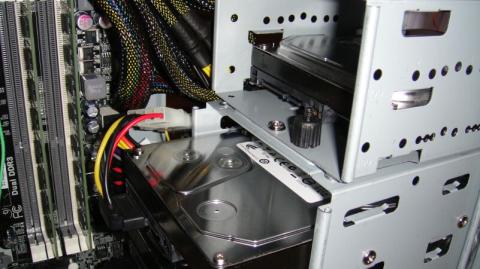

シャドウベイの上の3.5インチベイにHDDを搭載してみると
予想どおり、シャドウベイの固定ネジに干渉して搭載できません。
仕方ないので、手回しネジから普通のネジに取り付け替えしました。

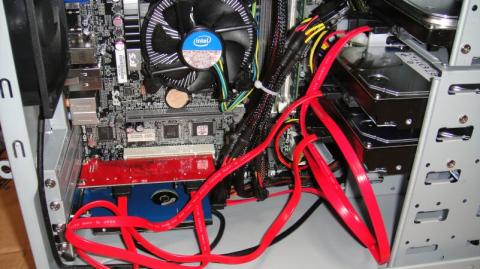

PCIスロットにSATA増設ボードも搭載して
ケーブル接続してみました。
ちゃんと配線しなきゃ。

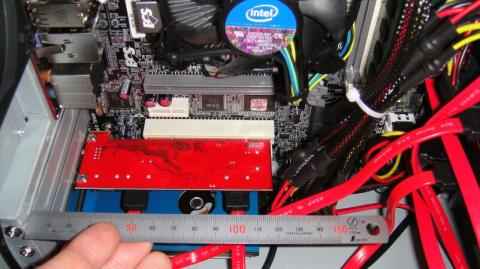

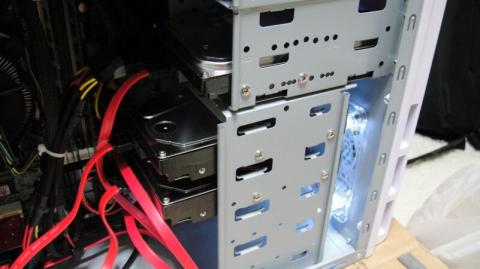

シャドウベイにHDDを搭載すると
グラフィックカードは150mmぐらいの大きさが限界ですね。

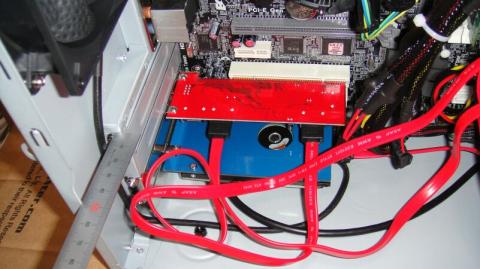

奥行きは50mmあります。
こちら側に電源コネクタを接続するようなタイプの
グラフィックカードを選んだほうが無難ですね。

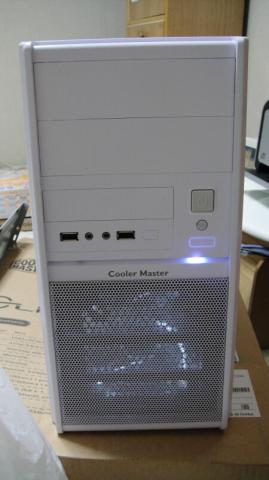

電源を入れてみました。
電源LEDとHDD LEDは白色で
前面120mmファンも白色のLEDが内蔵されています。

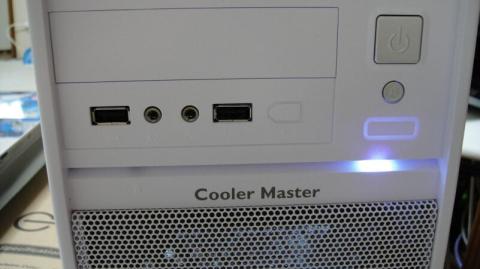

スイッチ付近拡大です。
前面ファンのLED状態です。
組み立てが終わって
Windowsインストールなど正常に進みましたが
設置場所が机の下なので
電源ONはWOLを使う必要があります。
しかし、標準の設定ではできなく、
マニュアルにも書かれていなかったので、
成功法を記載しておきます。

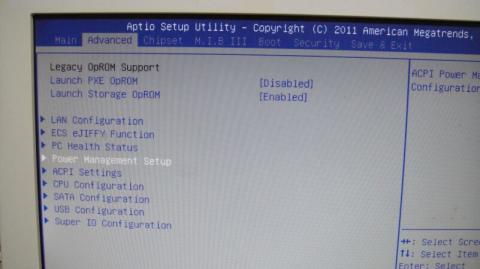

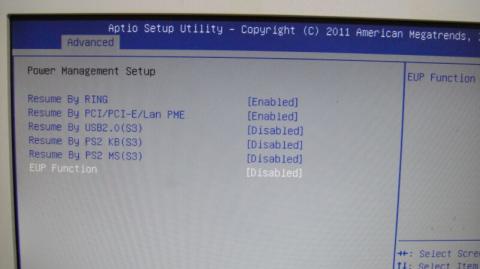

BIOSにてAdvanced→Power Management Setup
Resume By RING→Enabled
Resume By PCI/PCI-E/Lan PME→Enabled
EUP Function→Disabled
これでWOL可能となりました。

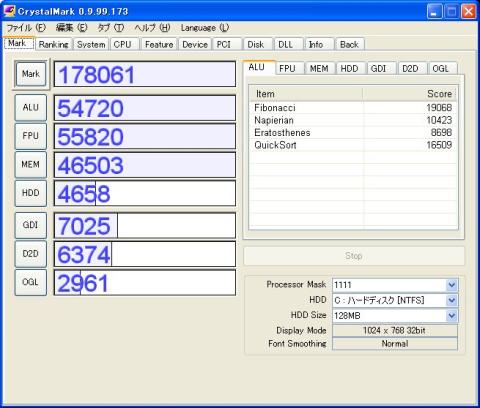

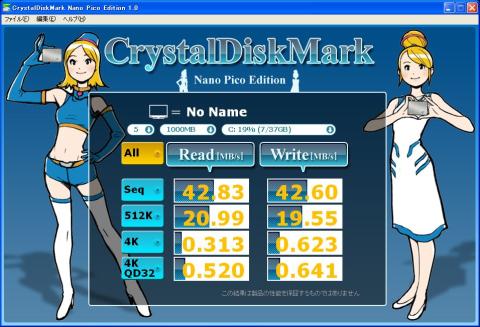

設定などひと段落しましたので

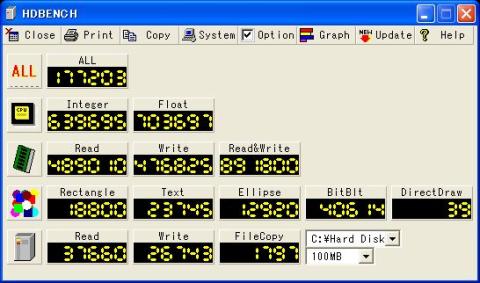

ベンチマークを測定してみました。
設置環境が悪いことになりますので

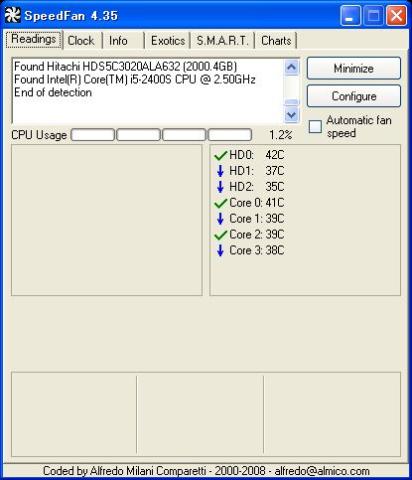

内部温度も測定してみました。
測定時の室温は２７℃ 湿度６０％で
測定場所に設置、電源ＯＮしてから５時間以上経過しています。
もう結構高めの温度。
ファン追加する必要があるのかも。
システムHDDがボトルネックになってますね。
やっぱりこのぐらいの性能になってくると
SSD入れてやらないと、もったいない気がします。
しかし、これまでのろのろと、ちゃんと再生できなかった動画なども
サクサクスムーズに再生できてます。
これから
じっくりベースアップしていくのも、自作の面白みですね。
-
