安価でサイズ的にも(僕のところでは)お手頃でフロントにUSB3.0ポートが2個でているのが○。
とはいえ、今の僕のところでは600×600のテーブルの上に横向きで置いてあるので、フロントである必要はまったくありませんが・・・
Ｌ－６００ 製品情報
<BD・電源・HDD・マザーの取り付け>
BOXDH67CFに書いてあったものをこちらに移動しました。

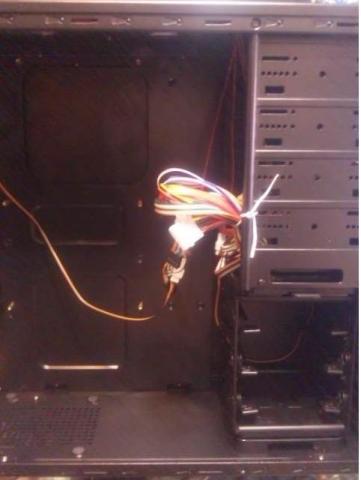

蓋を開けたところ
見切れてしまいましたが、写真左下の部分に電源が収まります。

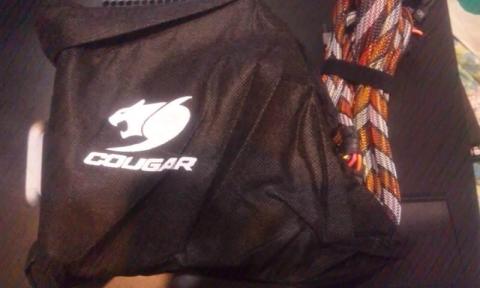

袋に入ったクーガー

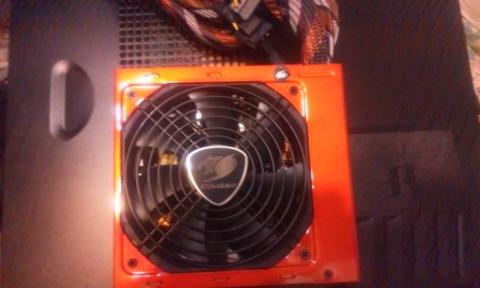

袋から出したクーガー
取り付けには6.5φのナットねじを使います。
普通の＋ドライバーでも取り付けが可能ですが、ナットドライバーやソケットレンチなどがあれば、ねじの頭がなめることなく取り付けられます。

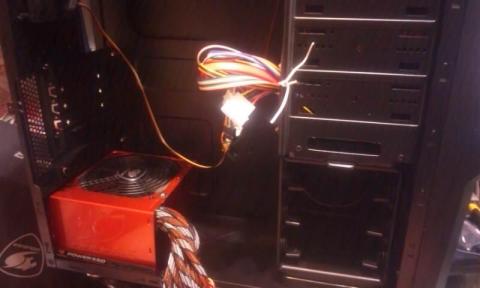

所定の位置に収まったクーガー
次にBD。
梱包状態のBD-5300S
エアキャップから出したBD-5300S
フロントパネルのシャドウベイを
ブラインドを取り外して
BD-5300Sを収める
オープンベイ側にストレージ等を固定するには、ケース反対側の蓋も取り外します。
ようやく、マザーボード。
袋から取り出した直後
組立マニュアル付
インテル監修の組立マニュアルが着いてきました。せっかくなので、CPU購入時についてきたツクモの組立マニュアルも並べてみました。
余談ですが、名古屋のツクモではつくもたん紙袋の在庫がなかなか減らないとか。

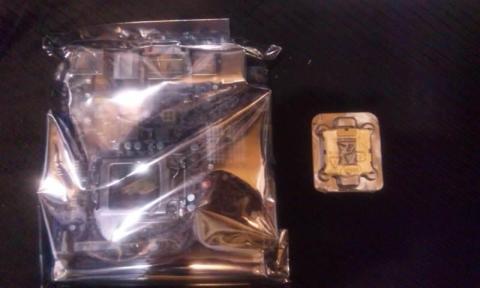

マザーとｉ５
ＣＰＵを取り付けます。
固定金具のロックを解除し、ＣＰＵをセット。

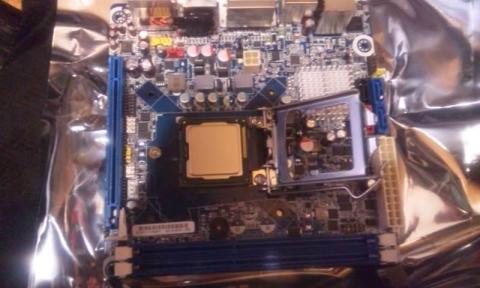

マザーにｉ５を置く
固定金具をロックしなおしたら、今度はメモリーです。

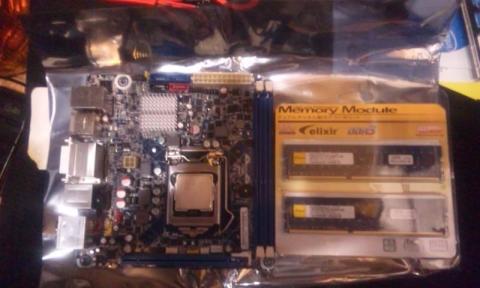

ＣＰＵの固定金具をロックをした状態
ＣＰＵ側からＤＩＭＭ１、ＤＩＭＭ２です。今回は２枚メモリーなので両方につけます。１枚なら、ＤＩＭＭ１です。
メモリーの取り付けが終わったら、ＣＰＵクーラーを・・・取り付ける写真を撮影し忘れました。

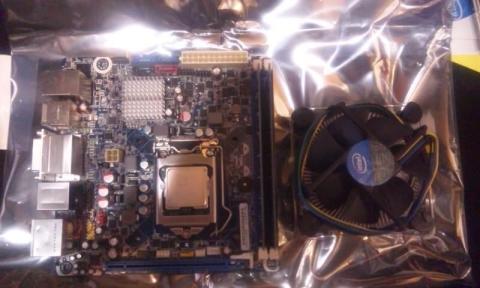

メモリ換装後
ここでなぜか、ＨＨＤをシャドウベイに取り付けに。
このケースのシャドウベイは取り外しが可能です。

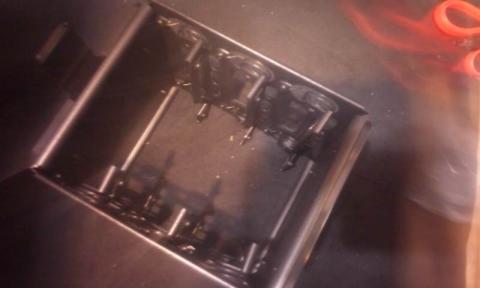

取り外したシャドウベイ
これに、外付けＨＤＤに使っていた５００ＧＢのものを取り付けます。

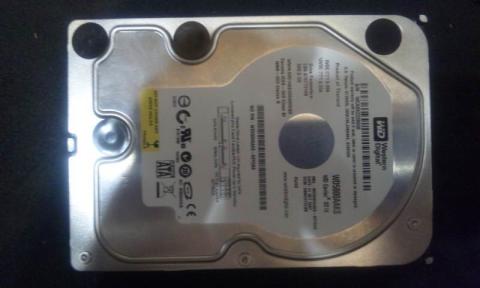

ＷＤ５０００ＡＡＫＳ

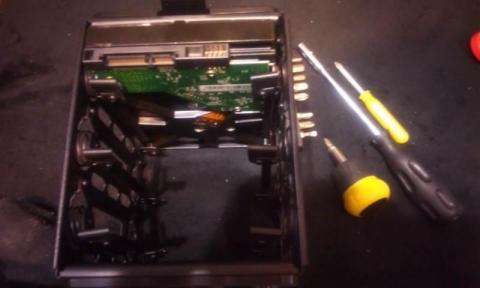

ＨＤＤ取り付け

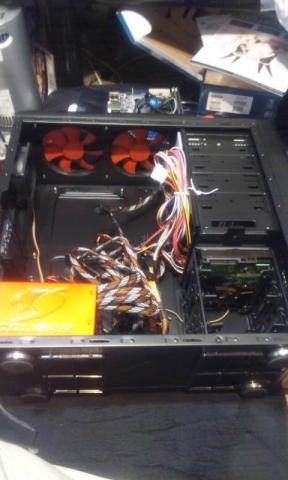

シャドウベイを本体に戻す
いよいよ大詰め、ケースにマザーボードを収め、配線します。

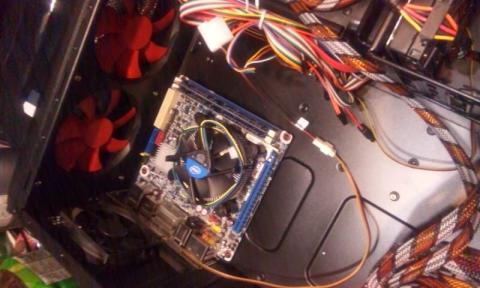

マザー入りました

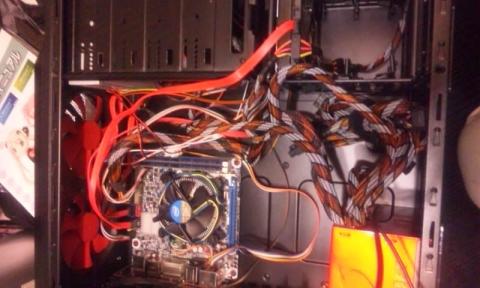

配線完了・・・ファン近すぎ
マザーの上を回避して配線をしたら、ファンがかなり近いです。
ケースの蓋を、裏にシールを貼ってから閉めます。

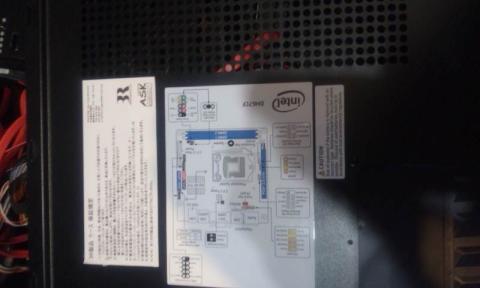

ケースにシール

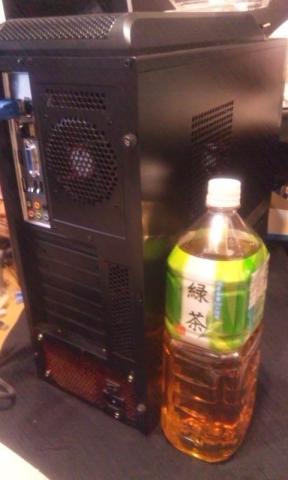

できたＰＣと２ℓペットボトル
サイズの比較に、お茶の２Ｌペットボトルを並べてみました。
-
購入金額
5,980円
-
購入日
2011年04月09日
-
購入場所
コムロード 上前津店
