取り付け簡単!ホント簡単!?

真夏の鬼の居ぬ間に買うたろ大作戦その2。

決めては週アス増刊号の冷却パーツ特集でした。



グランド鎌クロスと迷いましたが、なんとなくこっちに。
設置が簡単と言うネットのレビューも参考にしました。
結果からすると、確かに簡単でしたが、クリップの留め方がわからず、ちょっと迷いましたが、ネットにある動画に助けてもらいました。
メジャーな商品を使うと、こういう時に助かりますね。
初心者は王道を行け という言葉は本当に大切ですね。

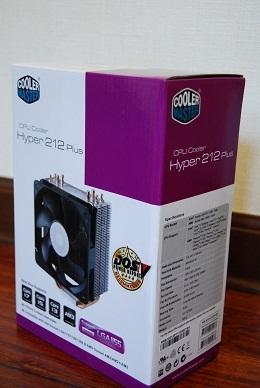

箱の概観
箱の概観

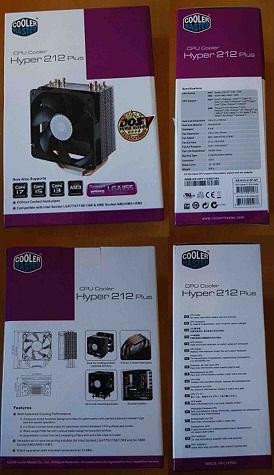

四面の画像
四面の画像
i7-2600のリテールクーラーを交換します
i7-2600のリテールクーラーを交換します


右上から時計回りに、ヒートシンク、バックパネル、ねじ等、ファンとなります
右上から時計回りに、ヒートシンク、バックパネル、ねじ等、ファンとなります


バックプレートとねじ固定で設置することになります。

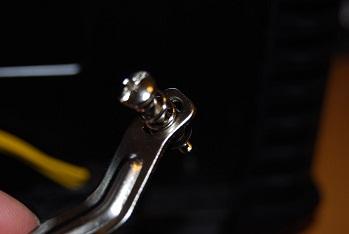

準備としてねじ固定の足を、LGA1155用(真ん中)にセットします。
準備としてねじ固定の足を、LGA1155用(真ん中)にセットします。

リテールクーラーをはずすとグリスが残っています。
リテールクーラーをはずすとグリスが残っています。

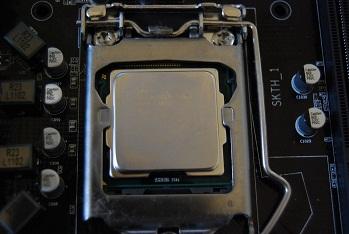

グリスをふき取ります
グリスをふき取ります

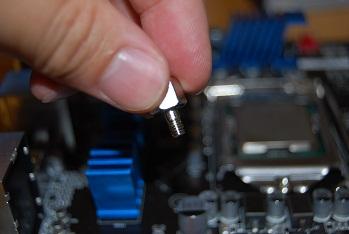

マザボードにバックパネルを取り付けるねじをつけます
マザボードにバックパネルを取り付けるねじをつけます

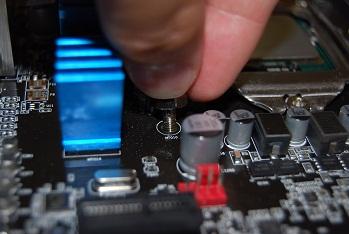

挿します。うりゃっ!(力は要らないっす)
挿します。うりゃっ!(力は要らないっす)

マザボの裏側にバックパネルをつけます
マザボの裏側にバックパネルをつけます

ねじはLGA1155用の真ん中に出します
ねじはLGA1155用の真ん中に出します

続いてグリス。初めて買いました
続いてグリス。初めて買いました


なんとなく、伝導率が高そうなので・・・
なんとなく、伝導率が高そうなので・・・
CPUクーラーに上のグリスがついている・・・よぉ・・・
CPUクーラーに上のグリスがついている・・・よぉ・・・

メーカーサイト Hyper 212 Plus
やっぱり、付属品なんて書いてないよ。。。グリスの写真もないし。。。ふむ。。。ちょっと、不親切じゃね??
せっかくなので、買った方を。センターう○こ方式で
せっかくなので、買った方を。センターう○こ方式で

足をヒートパイプの間を通してから、マザボに設置
足をヒートパイプの間を通してから、マザボに設置

ねじを締めて設置完了
ねじを締めて設置完了

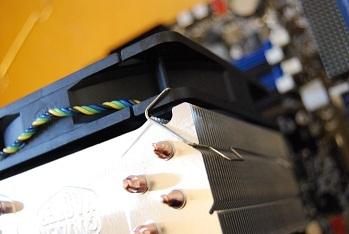

ファンをクリップで取り付ける。でも・・・
ファンをクリップで取り付ける。でも・・・

このファンを取り付けるのも簡単だって、netでは評判なんだけども、正直、どうやってつけたらいいのかわからなかった。
説明書を見ても、よくわからないし、netでもつけ方を説明しているところは本当に少なくて、、、
恥ずかしながら、ここで5分くらい悩みました。よ。。。よ。。。よ。。。
クリップのつけ方ですが、横はこんな感じになります
クリップのつけ方ですが、横はこんな感じになります

ファンケーブルは、ファンコネクタまでの距離に比べて、ちょっと長かったので、ねじねじしてみました。
ねじねじはこんな感じ
ねじねじはこんな感じ
マザボの大きさと比べるとこんな感じ
マザボの大きさと比べるとこんな感じ


新しいケースに入れてみましたが、やっぱり大きいですね
新しいケースに入れてみましたが、やっぱり大きいですね

しつこいけど、before
しつこいけど、before


こんな感じで取り付けが完了しました。
「一度やれば、こんなもんか~」って思えるけれども、初めてやった自分としては、次の2つで、少し迷いました。
・足をヒートパイプの間に通すところ
・クリップでやるファンの取り付け方法

メーカーのHPで、ひとつの設置例の動画くらい残してくれたらいいのに・・・と思いました。
説明書が簡単すぎるし、絵が小さいので、、、ド素人からの愚痴です。。。
あと、、、グリスがついているのも、書いて欲しいなぁ。。。
常識なのかもしれないけれど・・・知らんかったわ!
まぁ、小額だから良いけれど、、、しゅんしゅん。。。

純粋に、このクーラーにしてどれくらい変わったのかを計測していない自分が恥ずかしい。。。(ケース変えちゃったし、、、)

次にPCつくる機会があれば、今度は水冷もやってみたいなぁ。
ただの、憧れですが。なんとなくです。そんなド素人です。すみません。

でも、ド素人でも取り付けはできました。
取り付けは簡単でよかったです!(netでいろんな情報を発信してくださる方々に感謝!!)

今回の教訓:
クーラーにグリスってついてくるんですね、、、知らなかった。。。
  • 購入金額

    4,280円

  • 購入日

    2011年08月13日

  • 購入場所

    ツクモネット

12人がこのレビューをCOOLしました!

コメント (4)

  • n-eさん

    2011/08/15

    素材でクーラーとグリスに相性があったりするみたいだけど、普通の人は気にする必要はなさそう。グリスは多めに入ってますし、ぬりすぎるとよくないみたいなので、普通に使う程度だとたまっていきますね。
  • makihibikiさん

    2011/08/15

    >n-eさん
    コメントありがとうございます!
    普通の人なので、気にせず使っています。
    でも、やっぱりPCたまーに調子悪くなります。涼しいんですけどね、ケース内部は。。
    やっぱり、メモリかもしれません。。。
  • 愛生さん

    2011/08/16

    beforeの配線は、かなり酷い気がしますが・・・Afterはどうですか?

    配線を綺麗にすれば、見栄えも良いしエアフローも良くなって、効率良く冷やせますよ♪
