僕もハートレーの魅力は低域にあると思います。
きっと小口径ボイスコイルだからこそ、あれほどキレの良い低域が出るんだろな～と。
ダンパーも素晴らしいですし。。


こちらこそヨロシクお願いいたします！

僅かながらなのでございますが、実はいろいろな方のお宅にお邪魔して音を聴かせていただき、心から「これはタマランっ！（良い意味でです）」と思うのは、いつもマーリンとハートレーです。

特にハートレーはハートレーでしか鳴らない音があるように思っており、構造を含めて強烈に心惹かれるものがございます。

外観も含めまして本当に素敵なスピーカーだと思います！

コンサートマスター5は聴いたことが無いので、一度聴いてみたいです・・。

STUDERさん
初めまして。
SIBA-INUと申します。
いきなりのコメント失礼します。

とてもレアなスピーカーをお持ちですね。
ハートレイは聴いたことがないのですが、皆さんのコメントを拝見しているとスゴイですね。

機会が有れば聴いてみたいものです

音は聴かないと分りませんが、個人所有のスピーカーはその持ち主の音になっちゃってますので、本当の良さは所有しないと分からないと思います。「イカガデスカ？」（悪魔の囁きに注意！）

>持ち主の音になっちゃってます

これは、確かにそうですね!
耳もエージングされていくような・・

はじめまして。
イイですね！コンサートマスタ!!
某所で聴いたハートレイ、低域の魅力はそれは素晴らしいモノでした。
STUDERさんのEMI＆デッカと組み合わせたコンサートマスタもとても興味深いです。

ハートレー、EMI、DECCAの組み合わせは、今まで聴いてきたSPの良いとこ取りです。ESLが1セット有れば「mini HQD」システムになるんですが・・・・

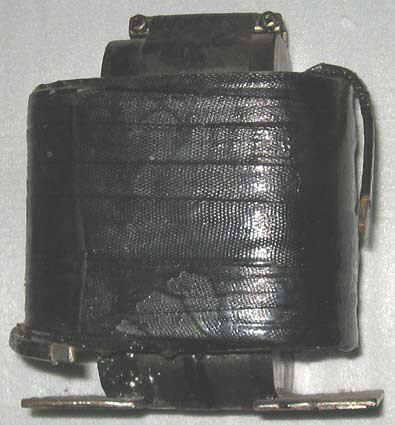

ウーファーに使用しているネットワークコイル13ｍH
150Hz、6ｄB/oct-3dB落ちクロス（推測値）
2mmｘ5mmの平角線を使用、私の旧式アナログテスターではDCR測定不可能でした。
画像は購入先の同じ物の画像を借りました。ごめんなさい。

08/12/27現在、ハートレー　コンサートマスター5、61ｃｍウーファー4ウェイ美品を売ってるところがあります。５が中古市場に出たのは初めて！

なんと！コンサートマスター5がっ！？
本当に危険な、危険過ぎる（財布にとって・・）情報ですね！
恐ろしや・・。
しかし、それは押さえておいた方が良いような気がいたしますが・・。STUDERさん如何でございますか？！

今回の出物はハッキリ言って危険です。個人的にはコンサートマスタージュニア、Ⅳ、Ⅵ系の箱デザインのを勧めます。

私もコンサートマスターJr.凄く気になってます。
VI系も良いですよね。
いやぁ、先日のSTUDERさんの書き込みを拝見してから、もうかなり、たまらない状態になってしまってますよぉぉ〜困った〜（苦笑）

私はコンサートマスター5のデザインが嫌いなんで勧めません。それにあの大きさで脚が無いのは音的にダメと思いますよ。

日記：2009年1月1日
毎年大晦日の夜11頃から、年越しベートーベン、DECCAフェーズ4、ストコフスキーの第九を聴く。3年前からCDに代えたが、レコードとの違和感はない。ハートレにしてから例の大太鼓がずいぶん良くなってきた。でもまだ合格じゃぁない、尾をひく感じが足りない。歴代SPを振り返ってみると、デコラは話にならず、ロンドンの方がよっぽどましに聞こえた。その前のPHILIPS時代は聞こえなくて当たりまえだった。

いつか224MSGをベースに作ったシステムで年越しベートーベンを楽しみたいです。。

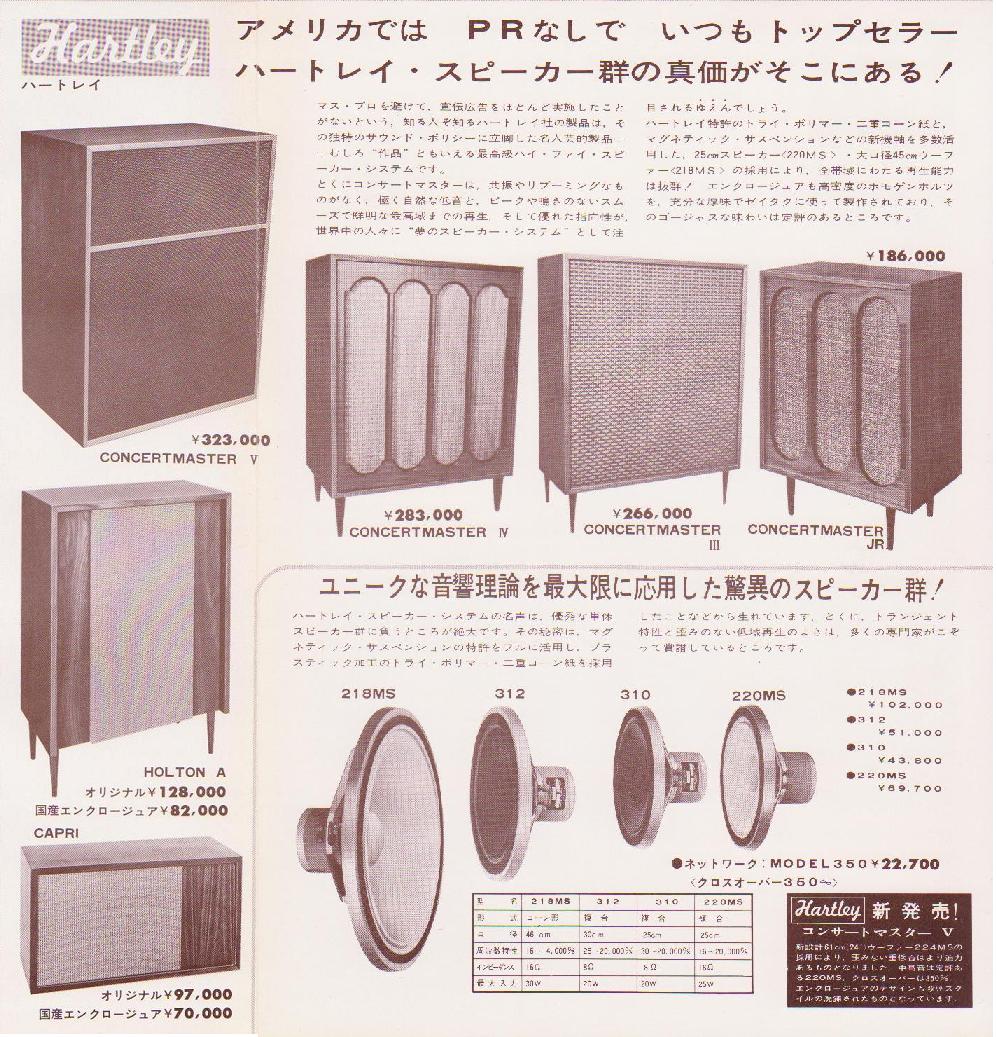

コーラル音響、KKテレビ音響のカタログ

このカタログ素敵すぎます・・。当時の価格が並んでいるところは初めて見ました！

本当に、STUDERさんのページを訪れる度に・・モンモンとした気持ちが募る一方でございます（苦笑）

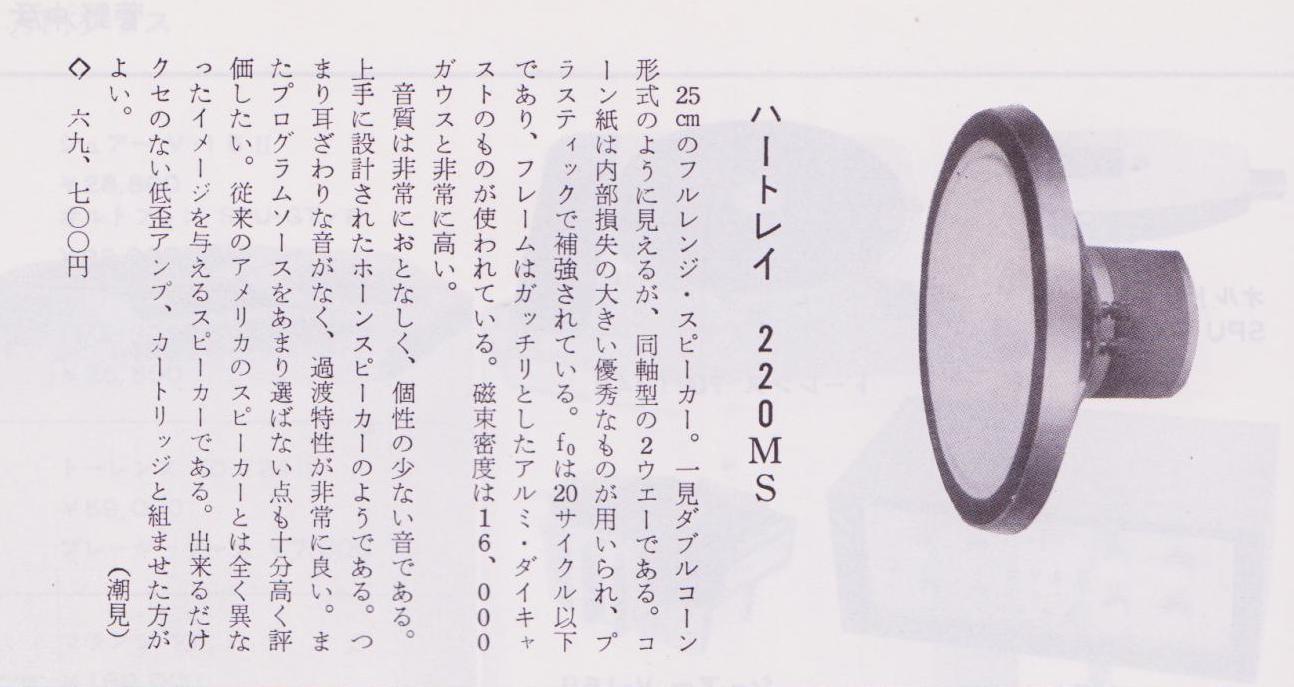

「220MS」　1967年ステレオサウントﾞ 1号

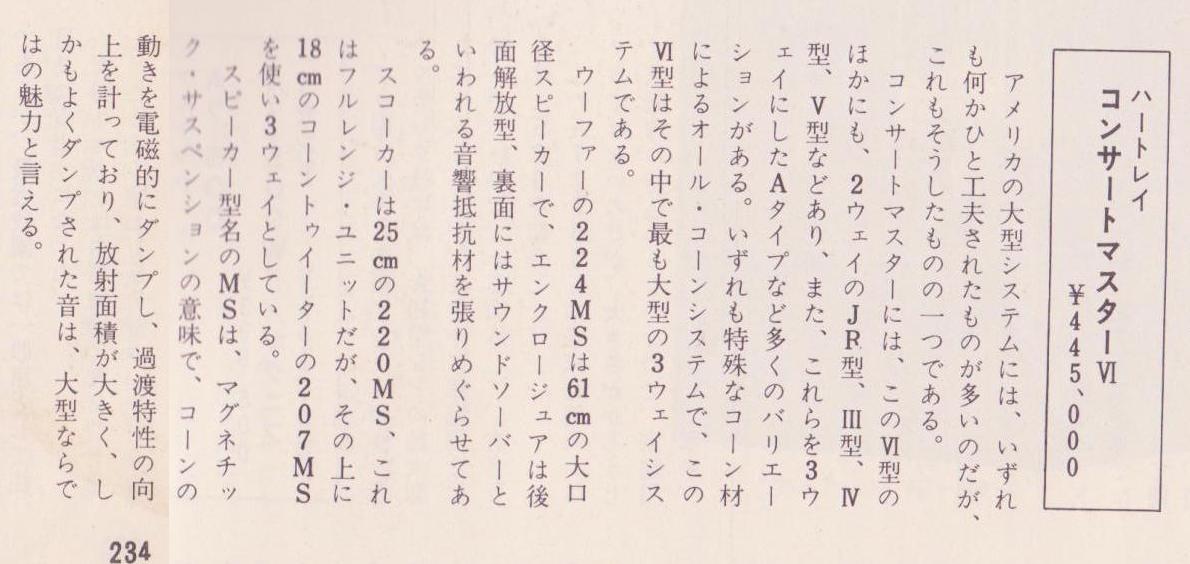

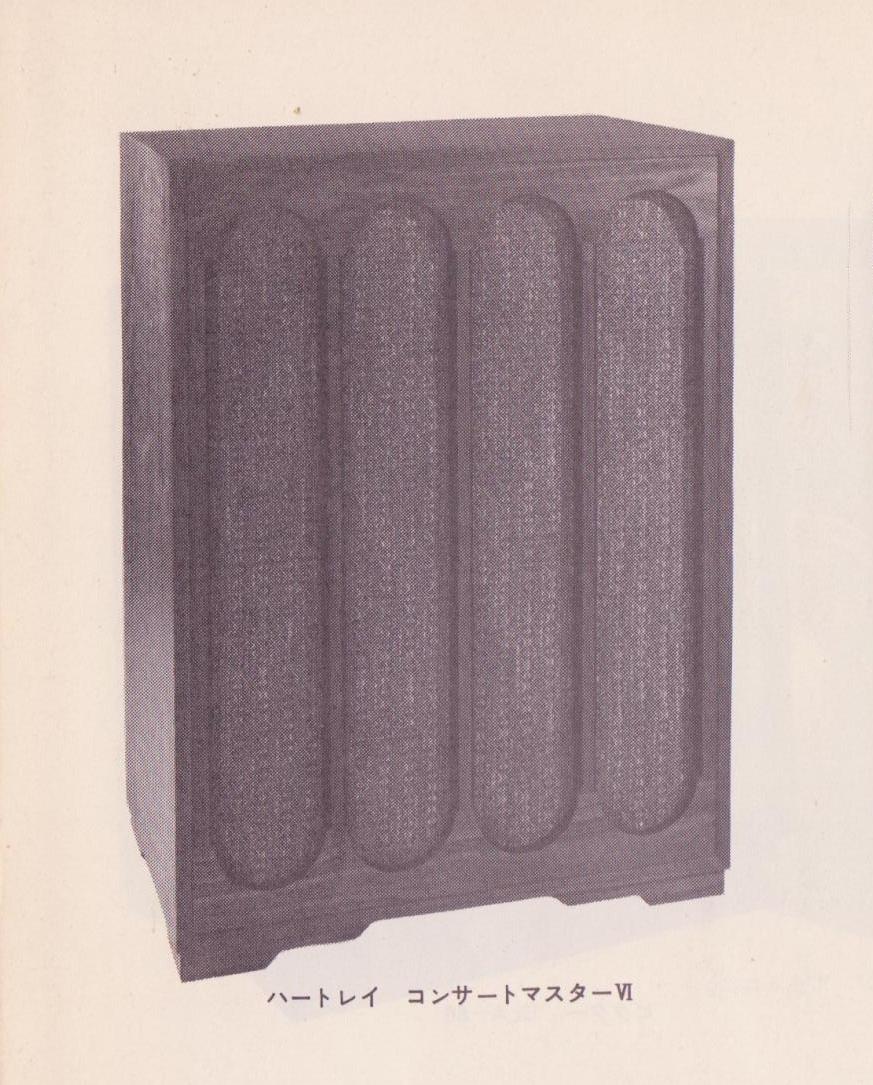

「コンサートマスタⅥ」　1970年ステレオサウントﾞ 16号

このシステムは色んな設定を変えられるのですか?すみません、ヴィンテージもののことをよくしらないもので・・・(汗

それにしても楽しそうですね～

＞げるねおさん

このHARTLEY コンサートマスターⅣは、46cmウーファー＋25cmフルレンジの2ウェイスピーカーなんです。その上にEMIツイーター（箱は自作）とDECCAスーパーツイーターを追加で乗せて自作ネットワークでつないでいます。46cmウーファーと25cmフルレンジのネットワークも自作の物に変更してあります。SPシステムとしては自作SPシステムであり、HARTLEYとは言えません。
自作SPを構成していく上で、SEQUERRAはレファレンスとして重要な存在となっています。

なるほど、凝った構成ですねー!

オリジナルと自作とをおりまぜて音づくりをなさっている、すごいです!

「メイン」と「リファレンス」の意味合いがわかった気がします。

コンサートマスターⅣに内蔵されているネットワーク

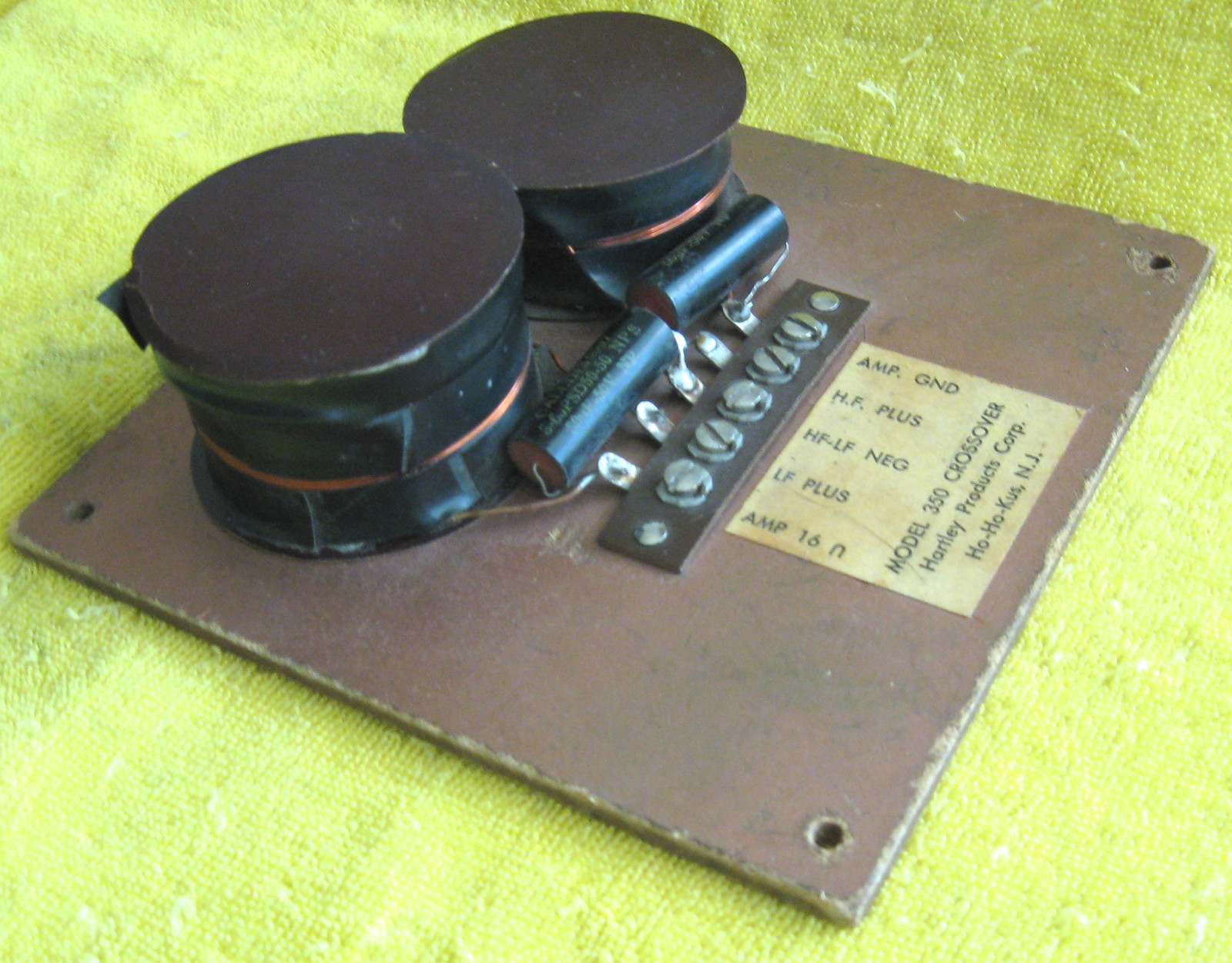

「MODEL 350」　　　　　40年前の定価22,700円

”HARTLEY”がお好きな方はこちらへどうぞ！
　　　↓
http://www.hartleyloudspeakers.com/index.htm

どれもなんともいえぬ風格がございますねぇ・・・。

コンサートマスターⅥは大きくてデザインもよく音ついても風格がありそう。
ボザークにも色んな意味でコレに似た素晴らしいのがありますよね～。デザインと大きさならボザークの勝ちかな？交響曲を主に聴くのならボザークの方を選んだことでしょう。

ボザークならコレが素敵です♪

＞Yujiさん
素敵過ぎます。家から作り直す必要ありです！

その昔、取っ手の付いたボザークが販売店においてありました。開くと思って取っ手を引っ張っていたら店員さんに注意されてしまいました。米国では家具調とかではなくスピーカーも”家具”と捉えているんですね～。

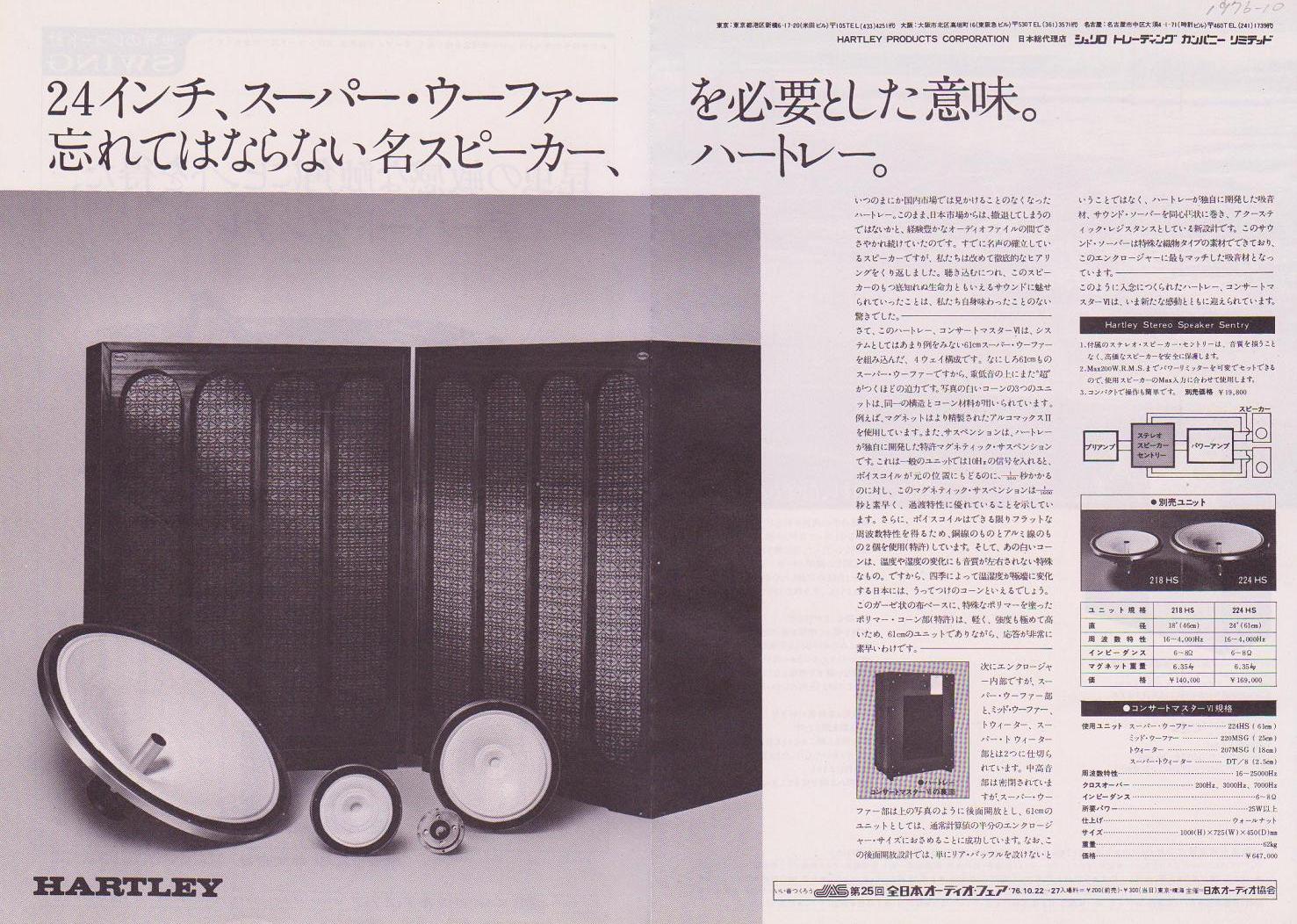

1976年ステレオサウンド40号の広告

貴重な資料を拝見させていただきありがとうございます！
うーん。ハートレーは素晴らしい。。

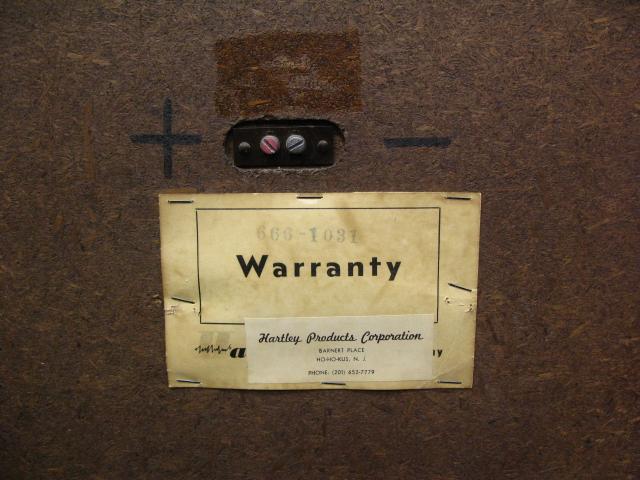

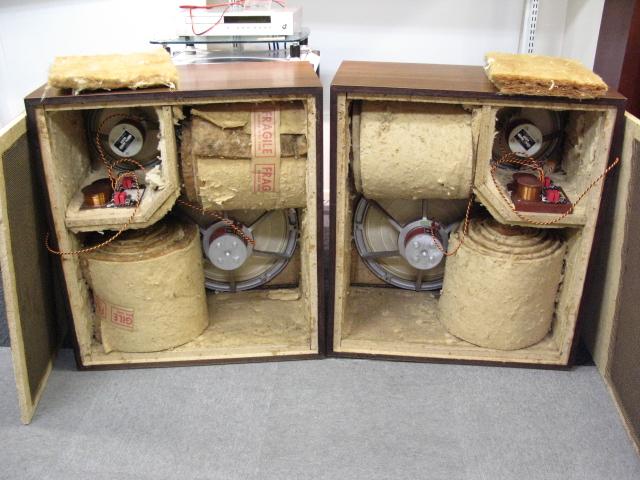

「HARTLEY VICTORIA 4」？というモデルも存在していました。（WARRANTY？）
ハイファイ堂で売っています。
名前はVICTORIA 4？ですが、コンサートマスター３や４と同じものでしょう。

VICTORIA 4　というモデル知りませんでした。

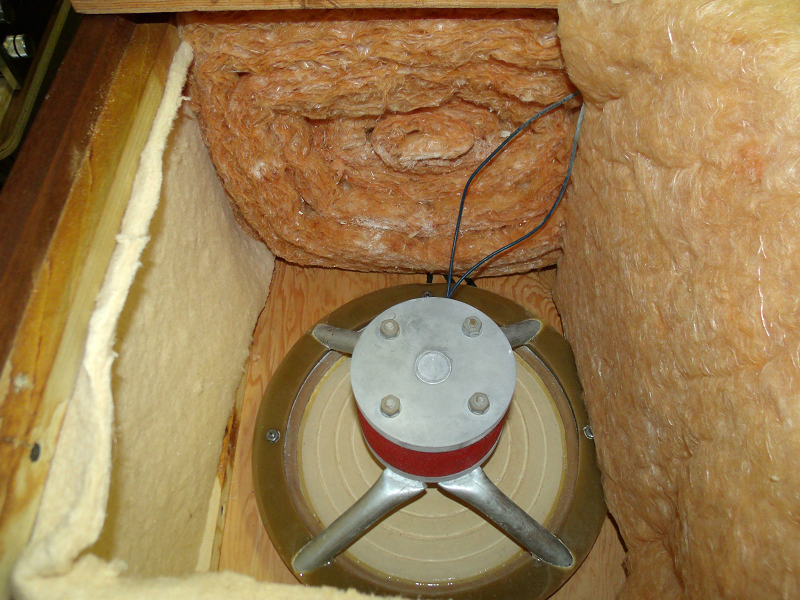

やはりハートレー独特のぐるぐる巻き吸音材が入っているのですね。

ところで、ハートレーの組み込み型（電蓄とか）と思われるプリアンプのジャンク品を入手しました。
まだ箱から出してないですが、近々アップします。

なんと・・・夢かジョーク？

HARTLEYのプリアンプが存在し、しかもそれを持っていらっしゃる！？
証拠写真を見たいです。

お待たせしました。

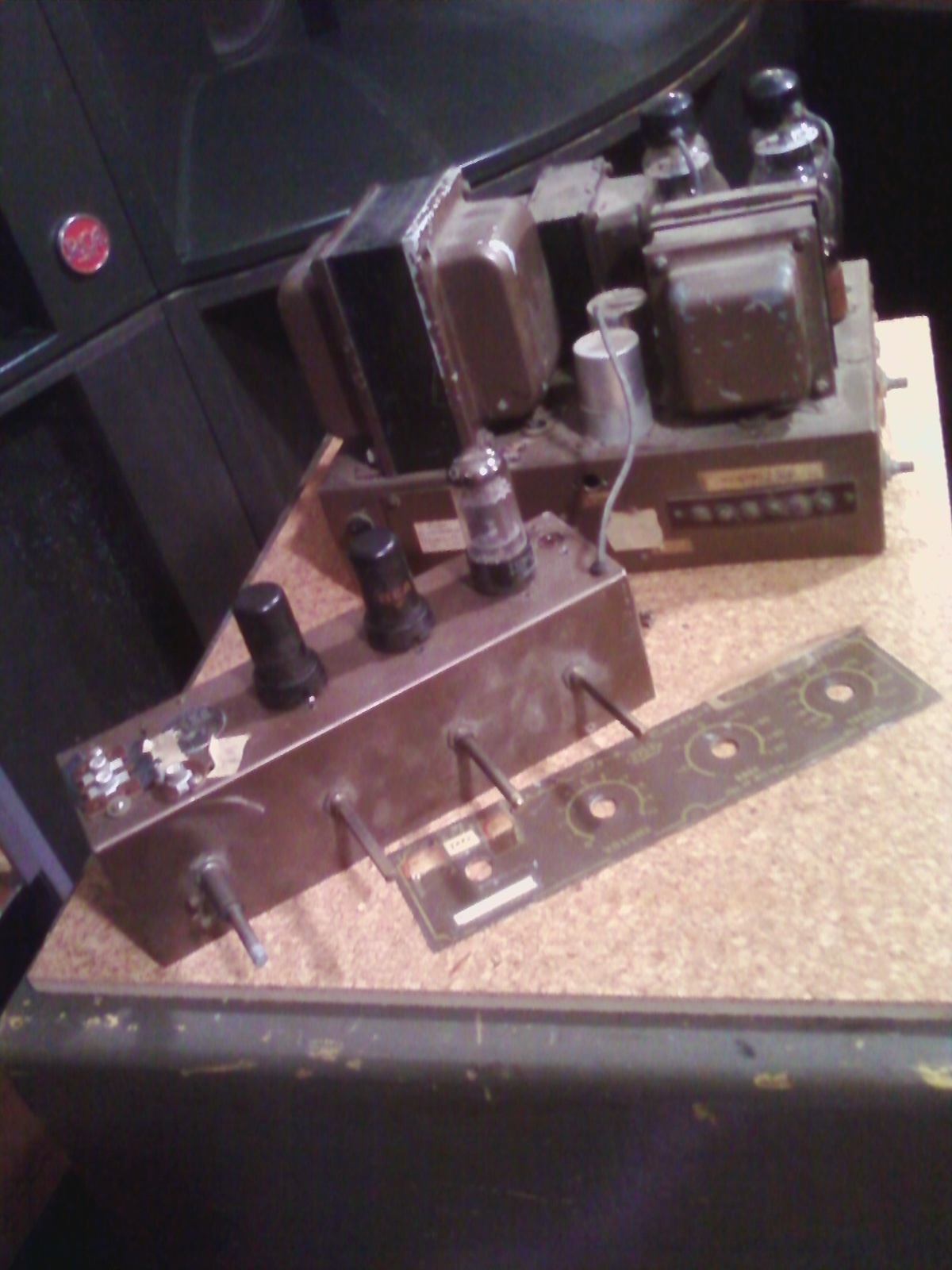

こちらがHARTLEYのアンプ（たぶんプリ）です。

矢風奥にHARTLEY コンサートマスターⅥ登場！　35万円開始、最落無し。

上物と言いたいところですが改造ありです。
①　ターミナルのすぐ上にON/OFF・SWが取り付けられています。フィルターSWと説明にありますが、コレはウーハーを単独使用する為のものでしょうか？（真似をしたいです）
②　なんと渦巻状のサウンドソーバーが無い！その代わりに後面開放部分に穴あき合板を当てて低音をコントロールしています。（私のⅣはサウンドソーバーは元のままで9mm合板を当てています。）
③底部にキャスターが付けられています。（音が濁りそうだなぁ～）

COOL

矢風奥のHARTLEY コンサートマスターⅥは、入札者が無く価格を下げて再出品されました。その結果は602,000円とコンデションの割りに高価になってしまいました。置き場所があれば1回目でポチッと逝きたかったですが、気に入って愛用しているⅣが居ますので・・・

COOL

矢風奥で謎の未確認物体発見です！

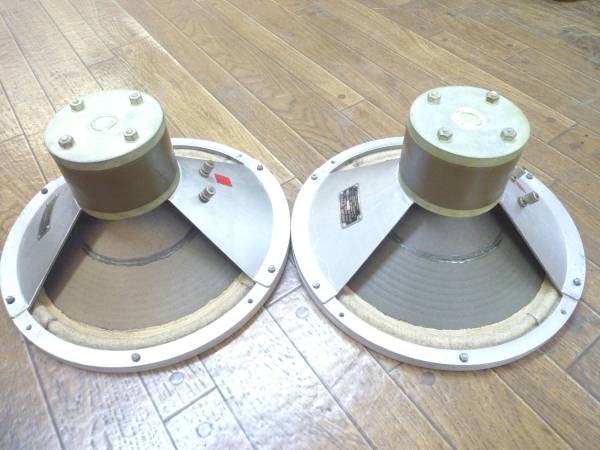

英国ＨＡＲＴＬＥＹ－ＴＵＲＮＥＲ　励磁型スピーカーＵＳＥＤ1本です。　フレーム外径236mm 有効長210mm VC-3,9Ω　FC-2,69KΩ　ＳＥＲＩＡＬ　ＮＯ－７８４７　コーン部分の素材は紙ではなく樹脂素材です。エッジ部は布かと思います。

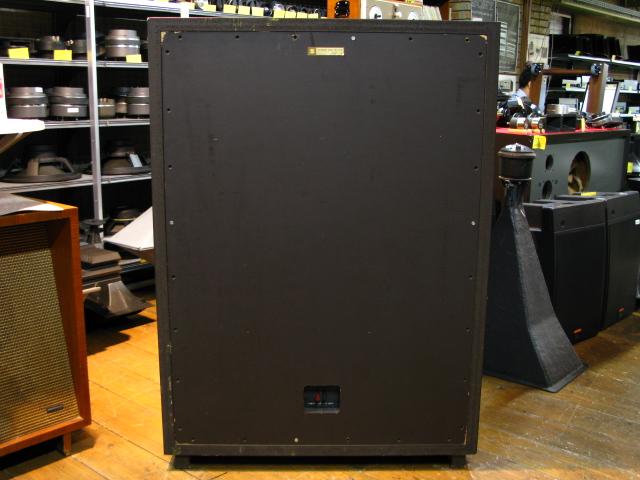

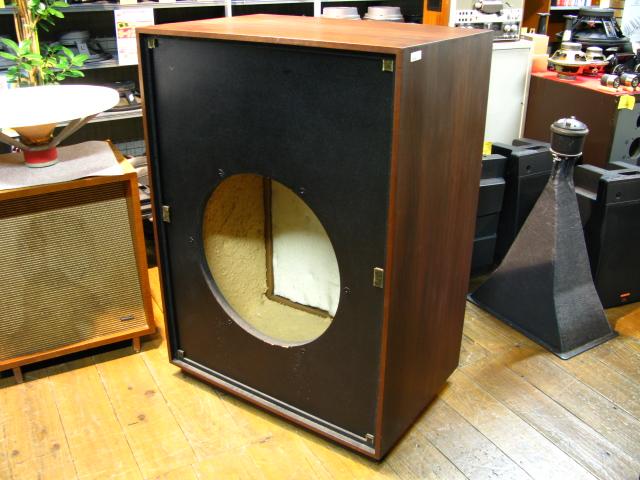

HARTLEY 224HS　60cmウーファー用エンクロージャー
シュリロ貿易正規品、（進工舎製）
W890×H1240×D590mm　96.5kg
取付内径：550mm　ネジ対角距離：594mm　バッフル厚：33mm
※１本のみ、背面ネジ・サランネット無しですがお買い得
ハイファイ堂で販売中、売価３万円

矢風奥

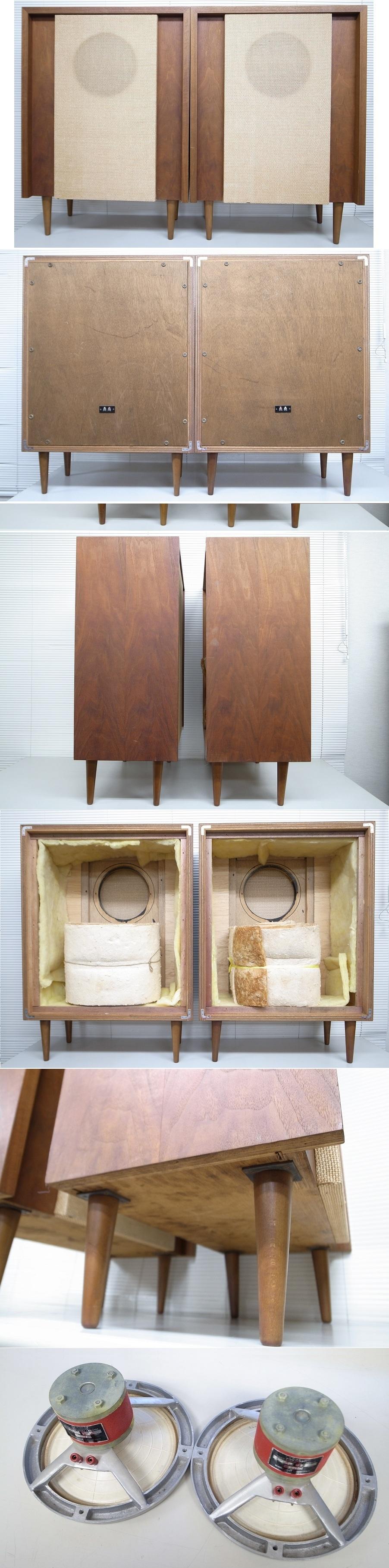

希少　ハートレー　Hartley 215 箱付　（オリジナル箱か不明）1本のみ
60,000円

これまた珍しいものが出てきましたね。
緩衝材の雰囲気からすると、ひょっとしたらオリジナルの箱かもしれませんね。

おっしゃるとおり、厚さ１ｃｍぐらいの緩衝材は材質がその後のサウンドソーバーに似ていますし、その形状からボッフル構造になっていそうですね。箱の造りも素人くささがなく、板厚、ネジの使い方、そして脚が付いているあたりはハートレーらしさがあります。たぶんハートレーオリジナルのボッフル箱のような気がします。これ欲しいですが置く場所もないしコレクションの為のコレクションになってしまうのでパスします。
Yujiさんどうですか？

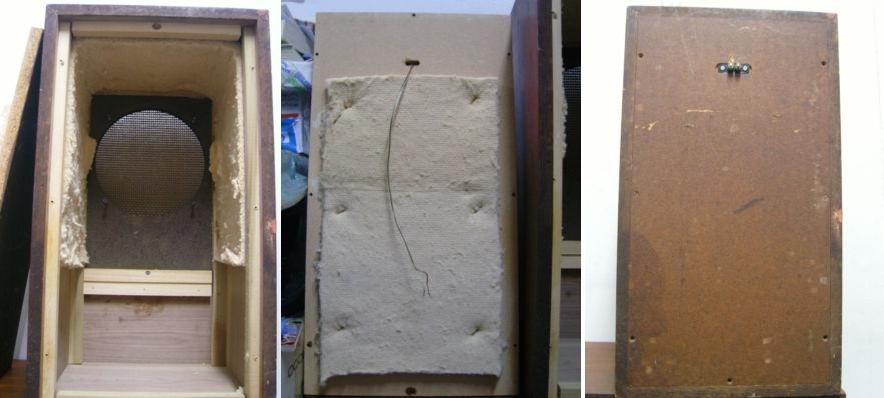

縦４５．５ｃｍｍ横４５．５ｃｍ奥行き４０ｃｍ脚の高さ５ｃｍ板厚１７～１８ｍｍ
”PROPERTY　OF　STEWART　E　DADMUN”

現物確認しました（笑）
ちゃんとボッフル構造になってました。

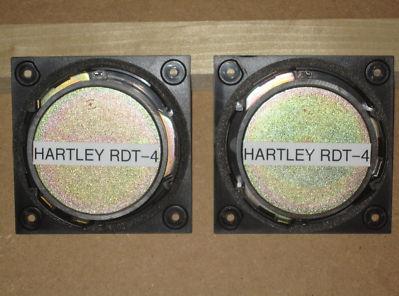

HARTLEY「RDT-4」というトゥイーターらしいです?

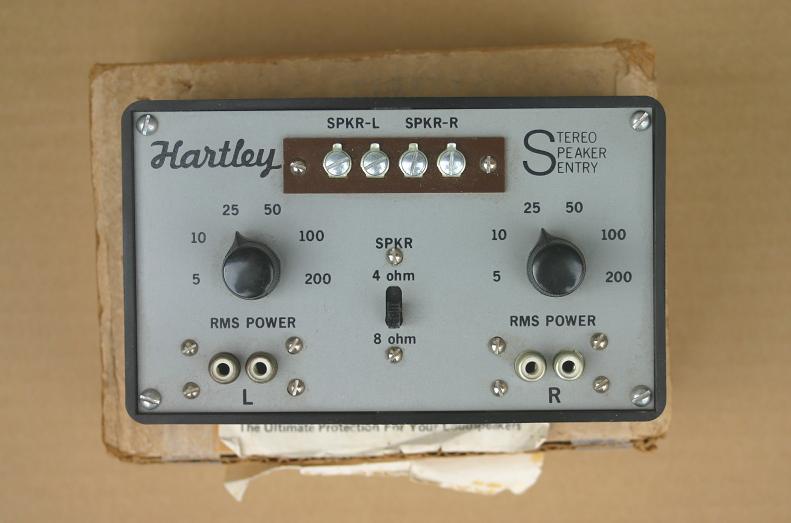

Hartley Stereo Speaker Sentryが届きました。
SP保護回路ですが、説明書を見ると使い方は２通りあるようです。
35年前の定価は19800円

ご到着おめでとうございます！ビッカビカの状態ですね！！

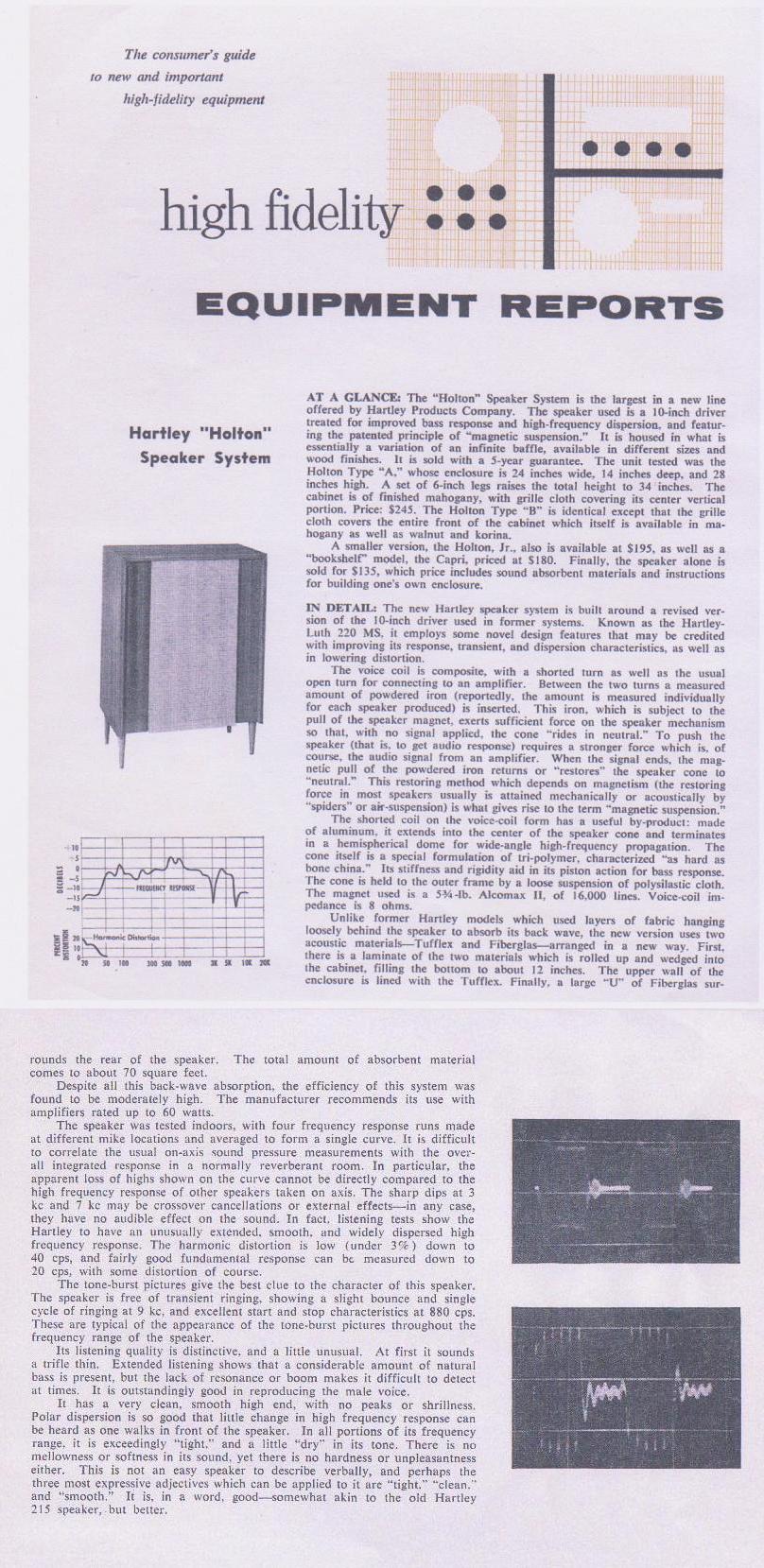

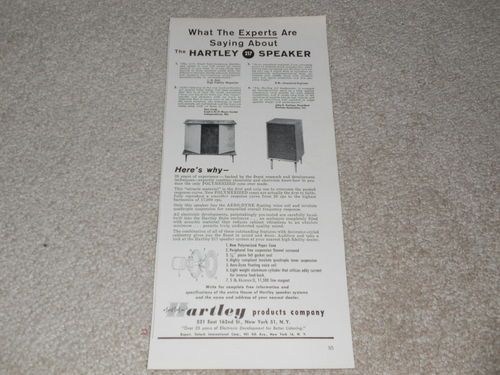

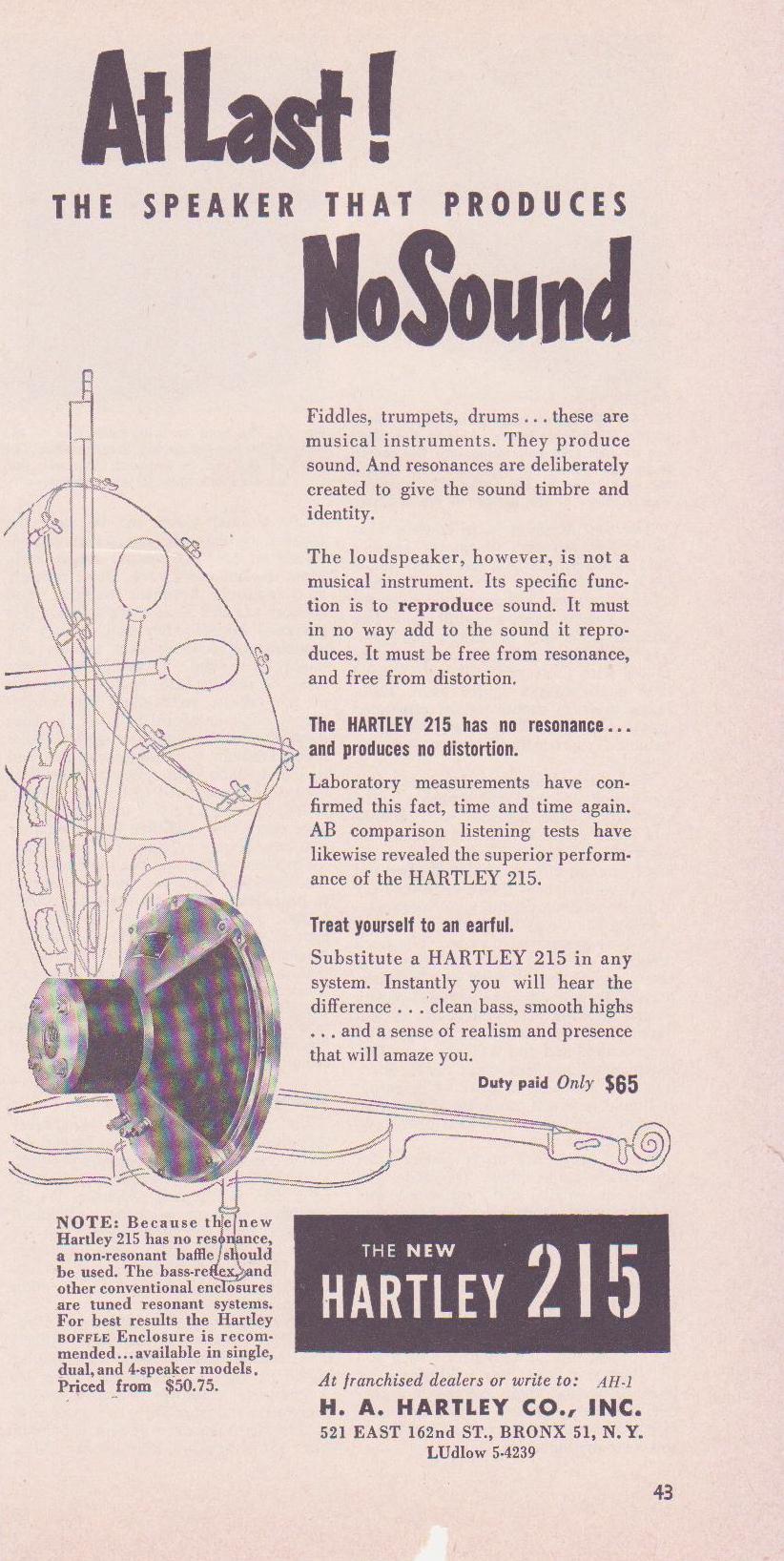

1954年HARTLEY 215の雑誌広告と1961年ホルトン・システムの雑誌記事です。
215はYujiさんのもちものとフレームが異なります。

私の215はどちらも4本フレームなので初期型じゃないっぽいです。（; ;）

＞Yujiさん
215をペアで持っているって凄いことですよ。ボッフル箱も持ってるし！

広告を読むと1本用、2本用、4本用のボッフル箱が有ったみたいですね。
それと、この広告の215はフレームがフィールドタイプのユニットと同じかな？

Ｅベーに出てるZODIACのエンクロージャー

ZODIAC '78　ebay$799

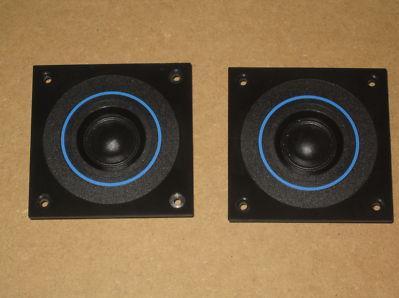

'60年代にPHILIPS AD 0160/T8で始ったドームツイーターも、この頃にはAD 0162が付いている。
HARTLEYのネームプレートもこの時期に変更したもよう。

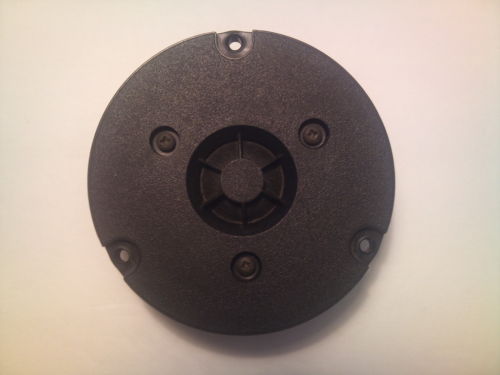

画像左がPHILIPS AD 0160/T8かAD 0161/T8ですが、マグネットの表示を見ないと区別できません。
画像右がAD 0162/T8又はAD 0163/T8です。こちらも外観では識別できません。

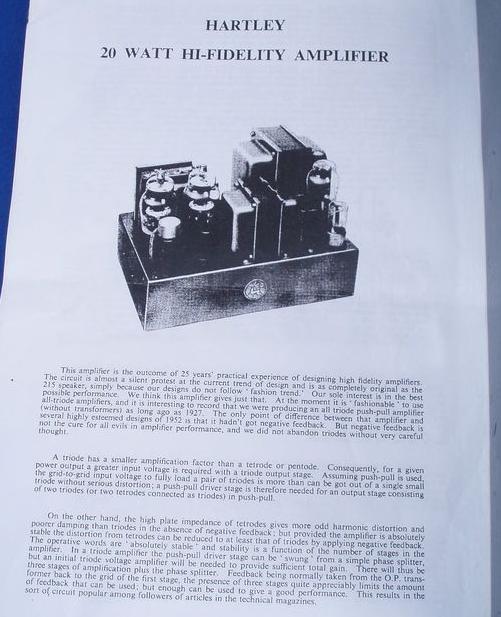

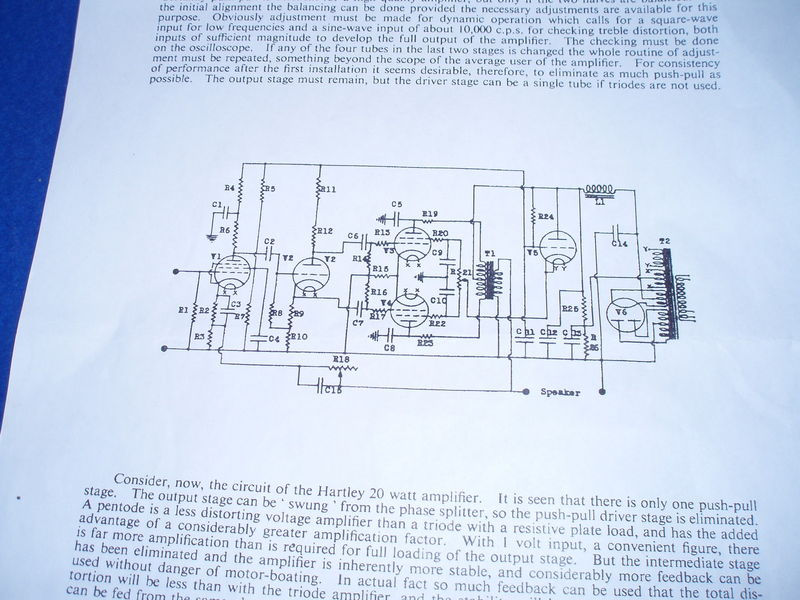

"HARTLEY-TURNER 20WATT AMPLIFIER"を発見しました！

回路図を読める方が居られましたら、特長とかの解説をお願いいたします。
どれ程のものなんでしょう？

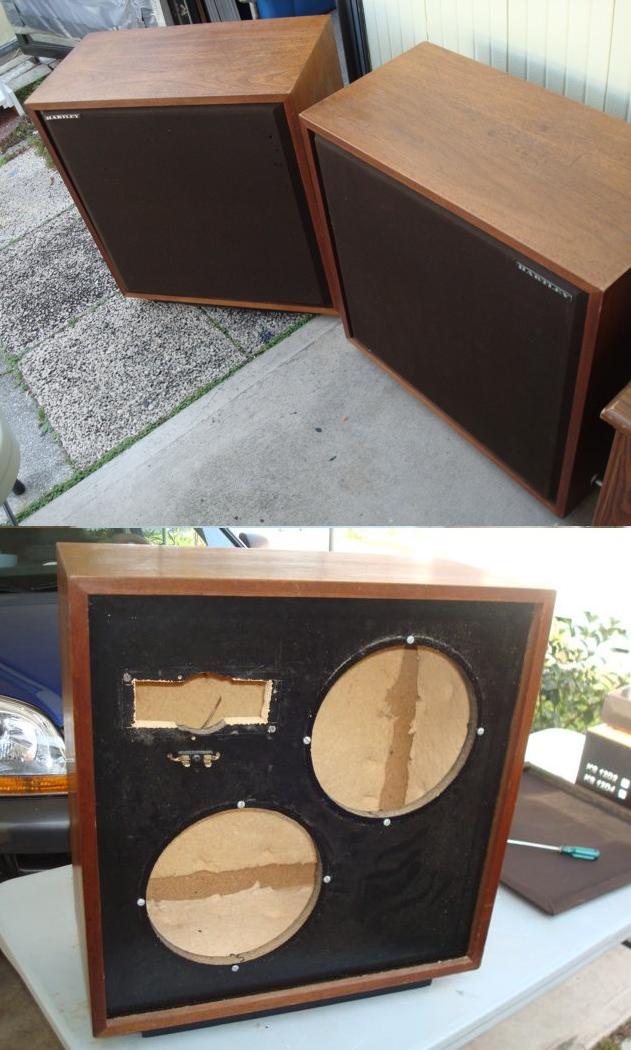

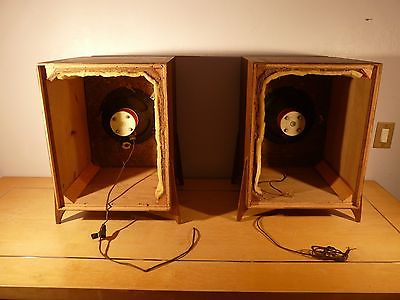

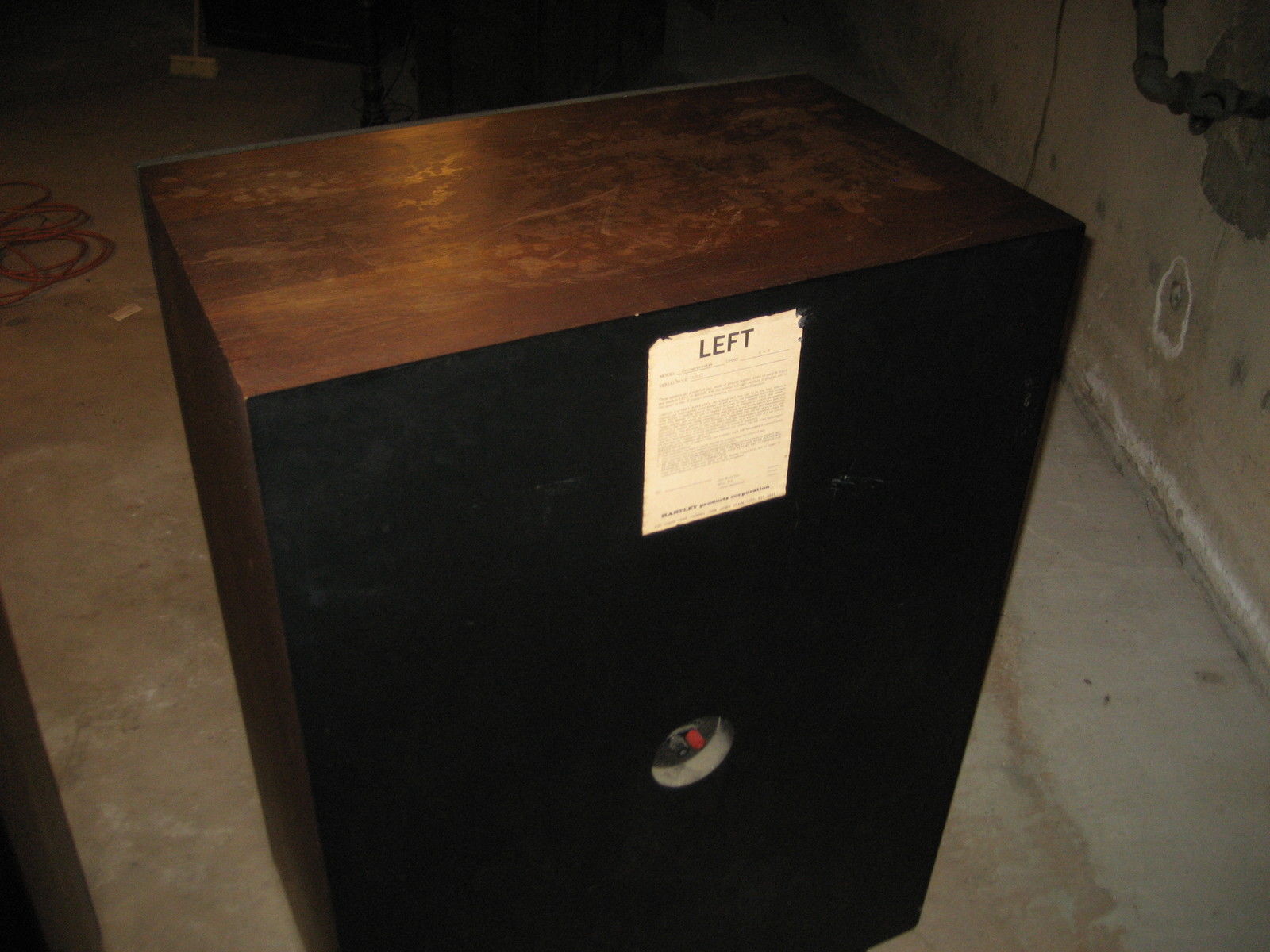

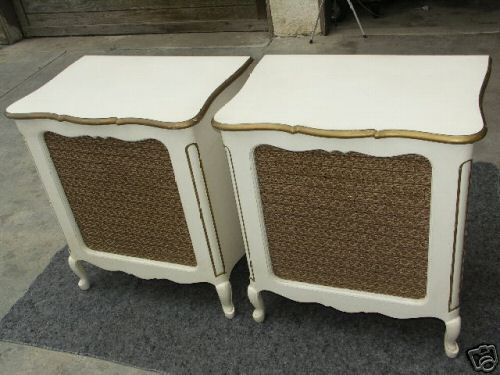

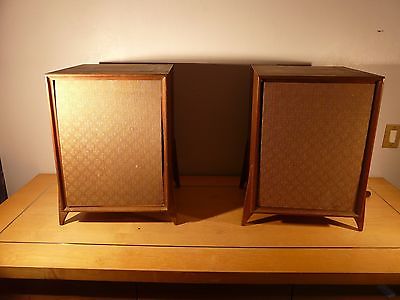

Pair of Vintage HARTLEY ZODIAC 111 EMPTY speaker cabinets, there were 2 of 10 inch speakers and a horn, cabinets are heavy and very well made.
Dimensions: 24w x 25h x 12d

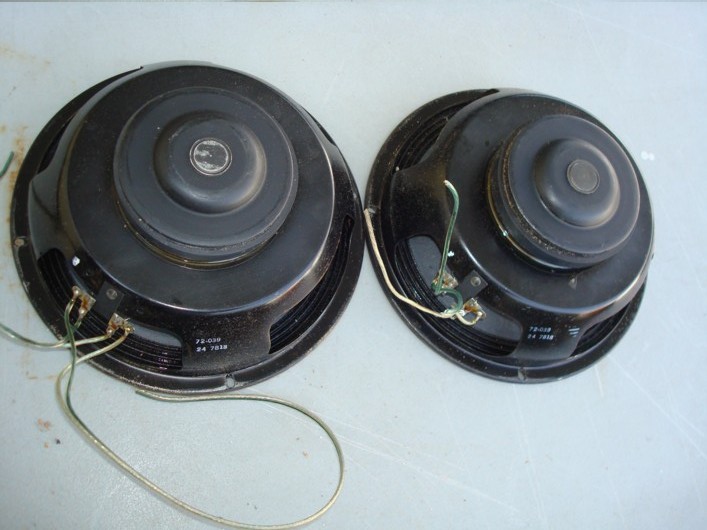

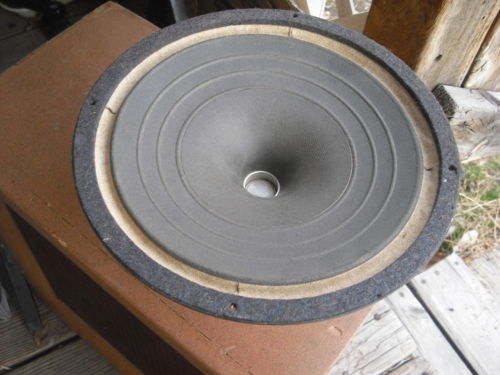

Hartley Zodiac 111 10inch woofer

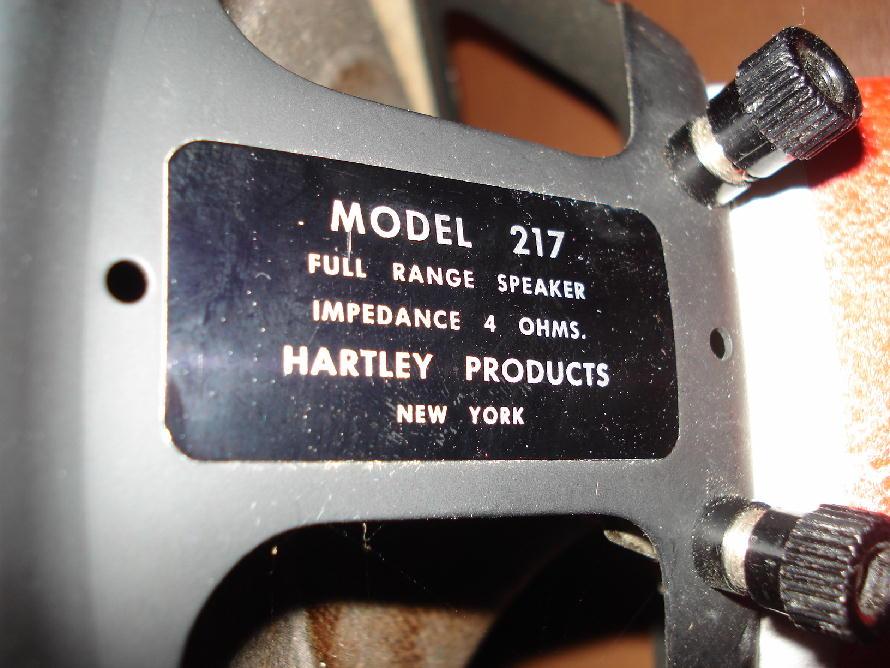

Hartley 10inch Model 217 full range speakers 1959

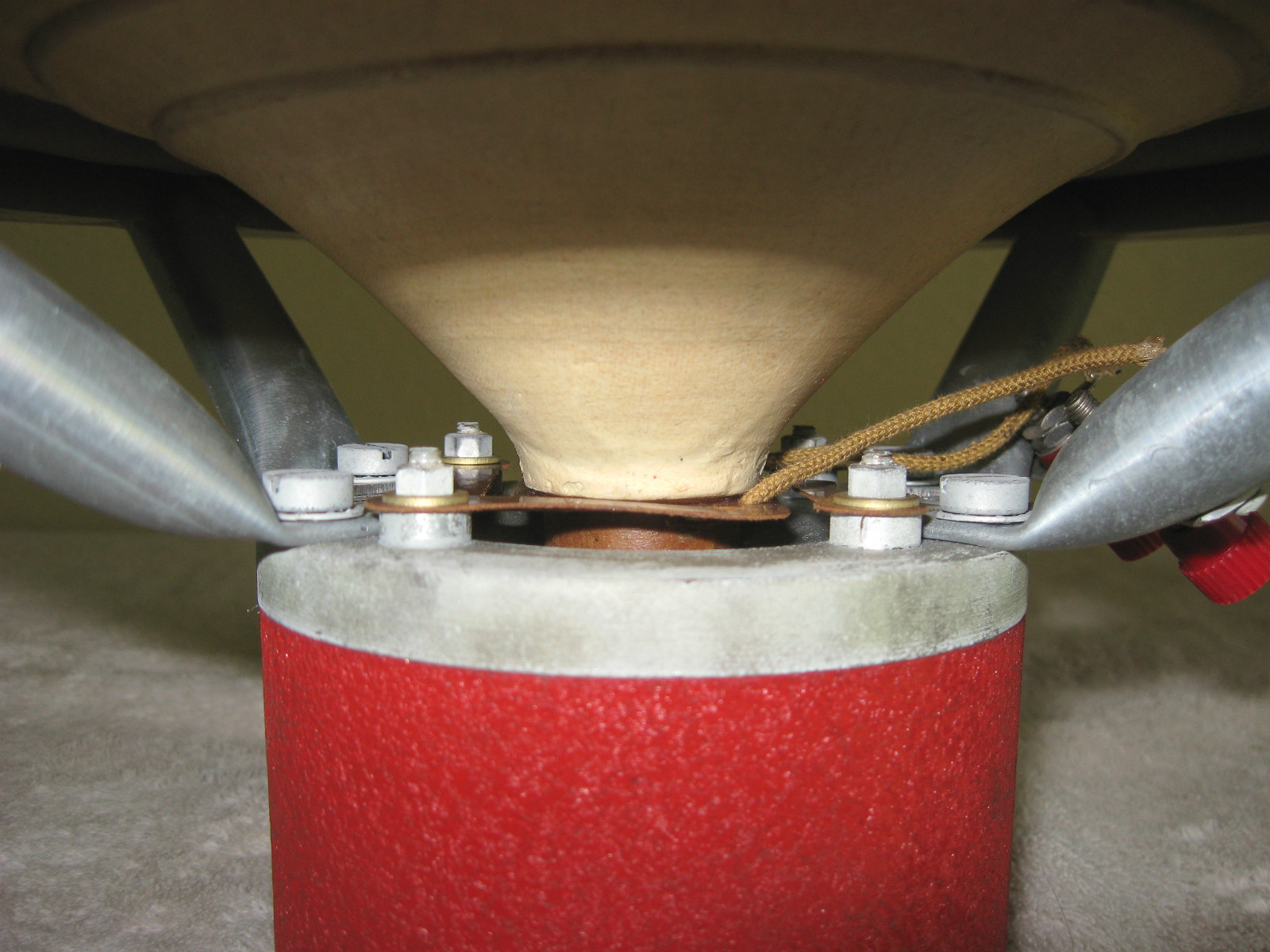

Hartley Turner Model 215 wide renge speaker

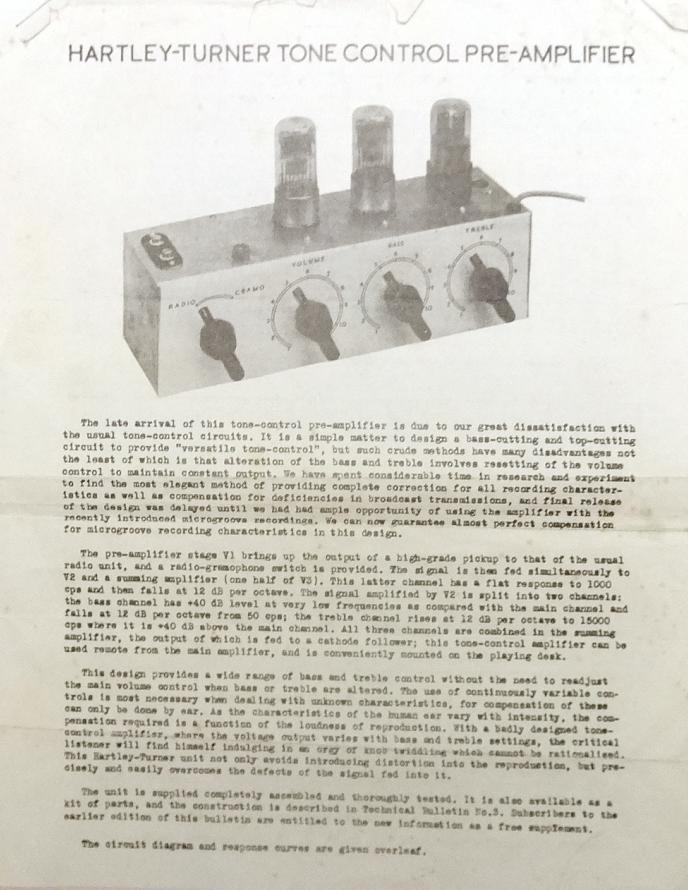

HARTLEY-TURNER TONE CONTROL PRE-AMPLIFIER

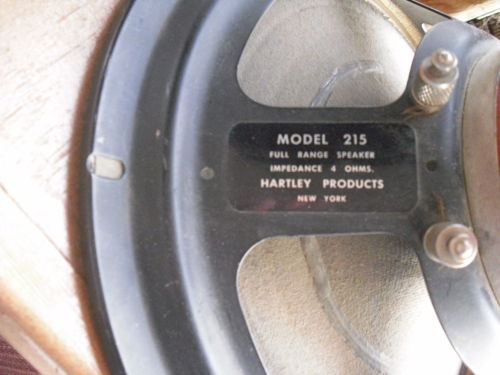

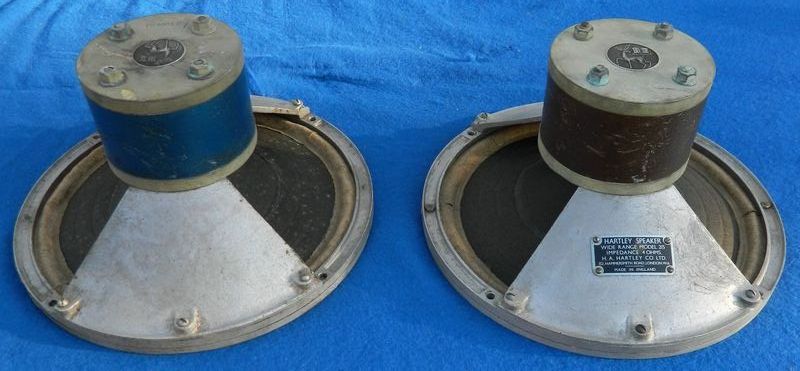

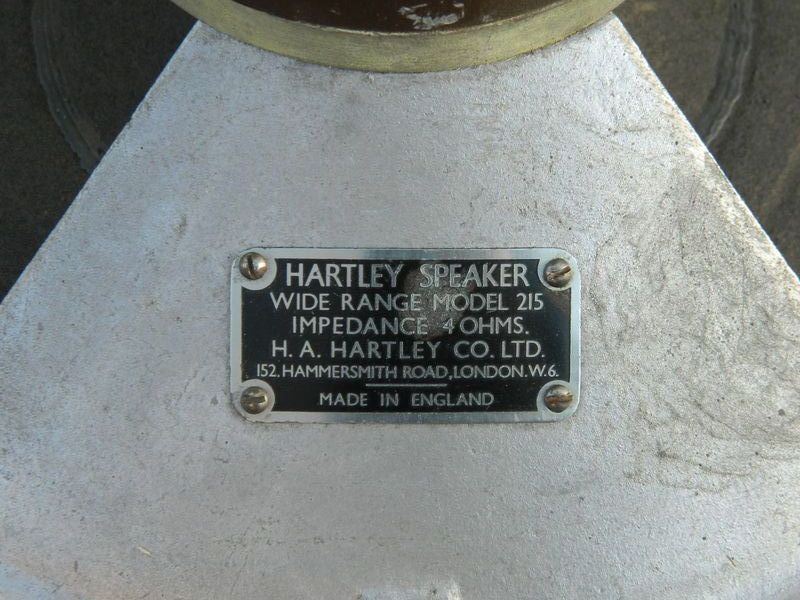

HARTLEY 215 full range speaker
ハートレーの型番はあいまいだなぁ？

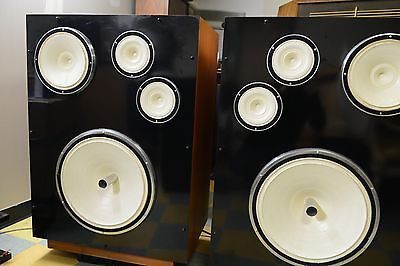

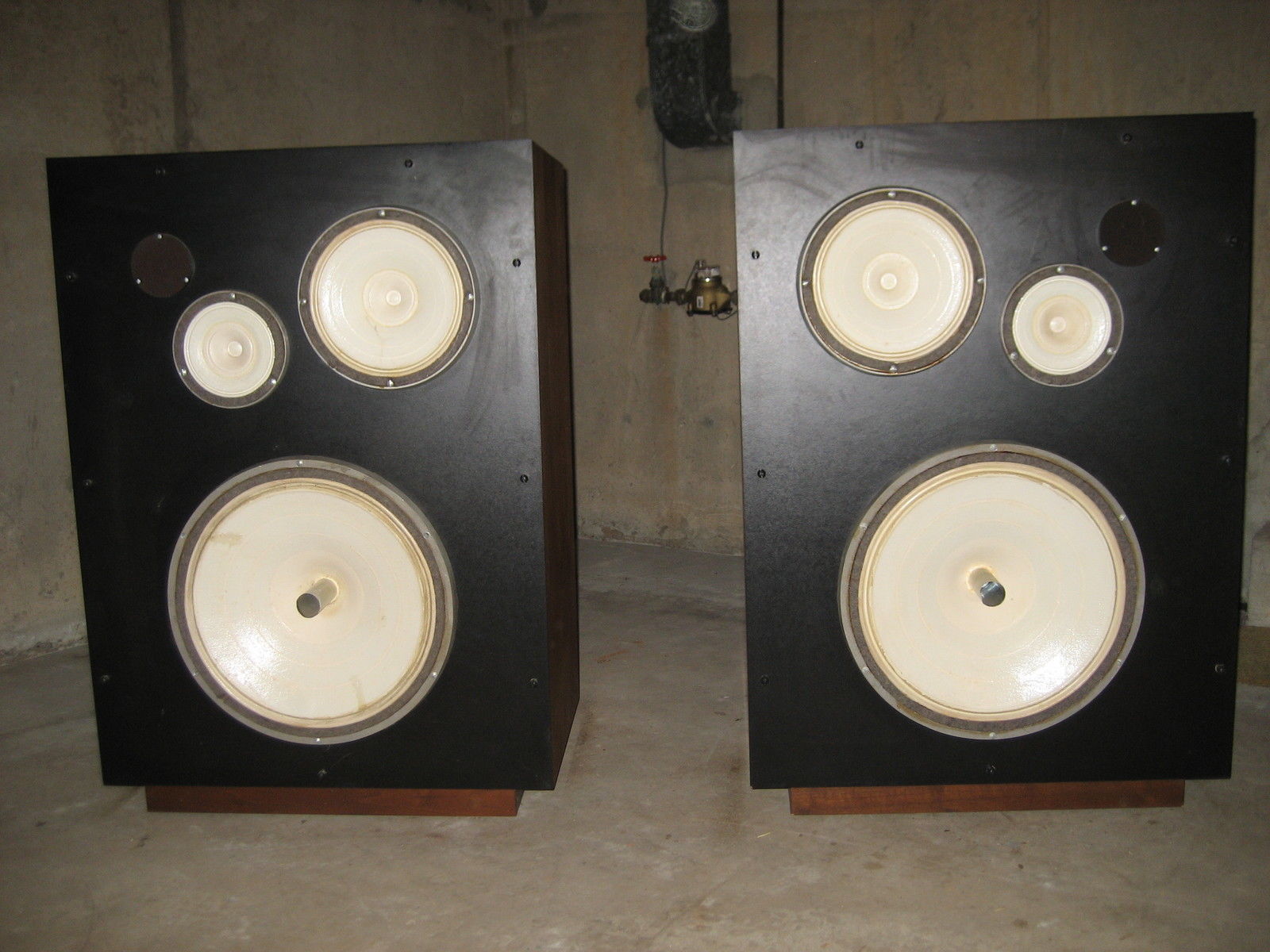

HARTLEY C.M.Ⅵa　初期型3ウェイ
S/N669139ー669240
ウーファー61cm/MIDバス25cm/ツイーター18cm　
寸法：737W×1029H×457D(mm)　重量：68kg　　

2011/12/27メンテナンス済み（片側コイル結線間違い有り（製造時不良）→配線入替（2カ所）、コンデンサー交換（Dayton 25μF（８個）、Dayton 12μF（２個）、Dayton 6.2μF（2個）、入出力波形及びバランス確認、音出しチェック、周波数特性計測） 2011/12/28　メンテナンス済み（内部ユニット（ウーファー.ミッド.ツィーター）全てオーバーホール） 2012/2/7メンテナンス済み（外装メンテナンス（エンクロージャー補修、袴は補強後、木工ボンドににて接着固定。前面の淵.突き板剥がれは、新たに銘木フレームを貼り研磨塗装。）サランフレーム再度張り直し、研磨塗装。吸音材を新品と交換。スピーカーケーブルはBELDENを使用。）

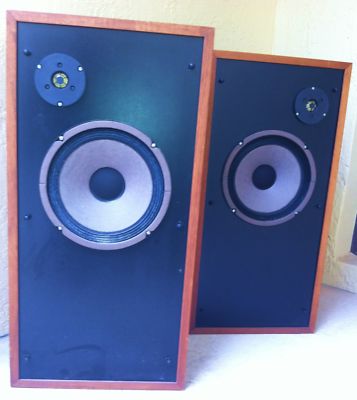

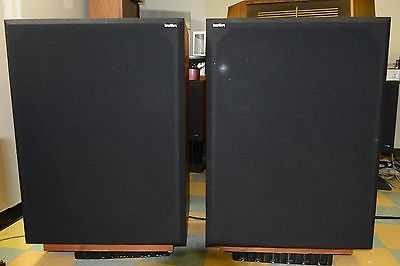

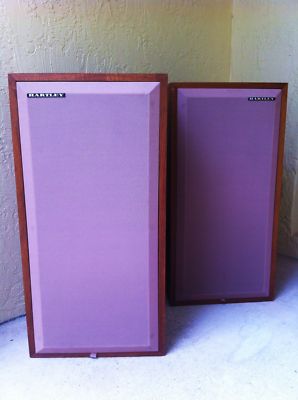

Hartley Luth Zodiac II stereo speakers. 5 ohm ,18" x 11" x 8 5/8"

しびれるお写真ありがとうございました！欲しすぎます。

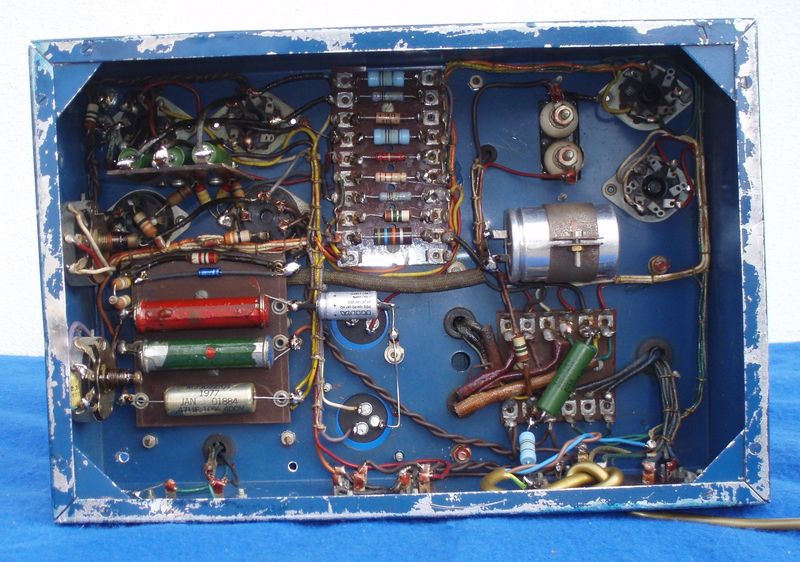

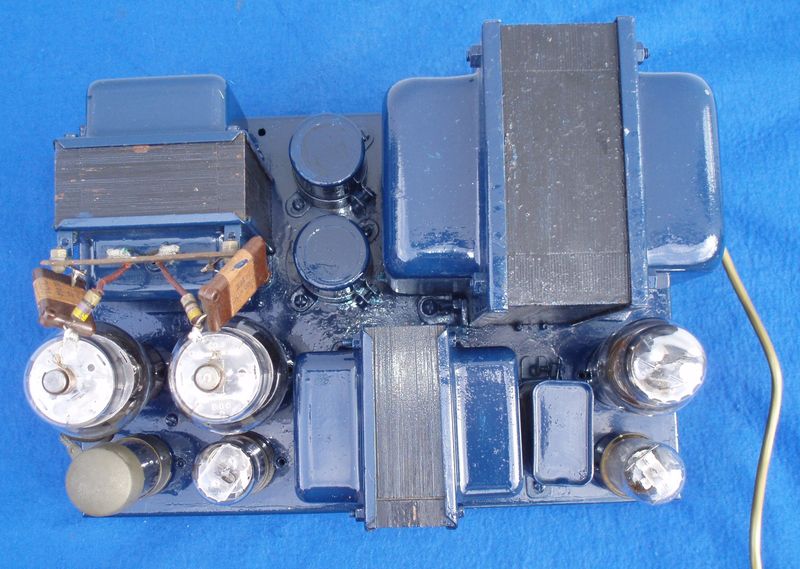

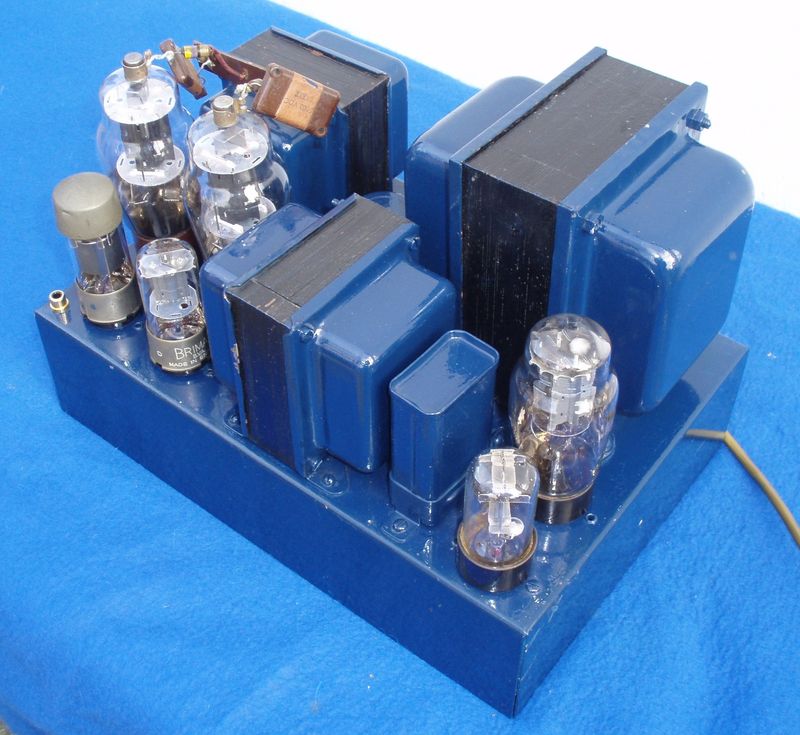

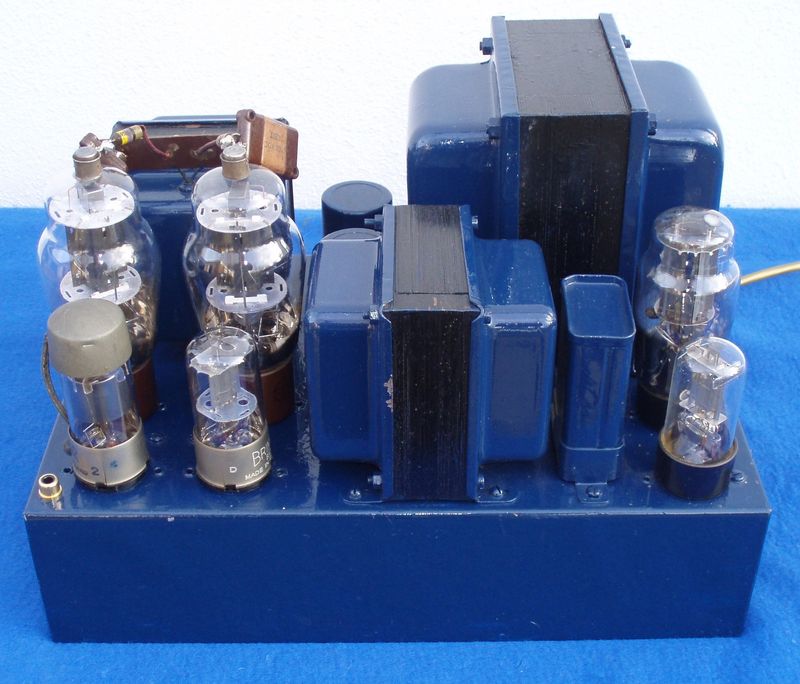

hartley tube amp, 2- 807 tubes + preamp, mono

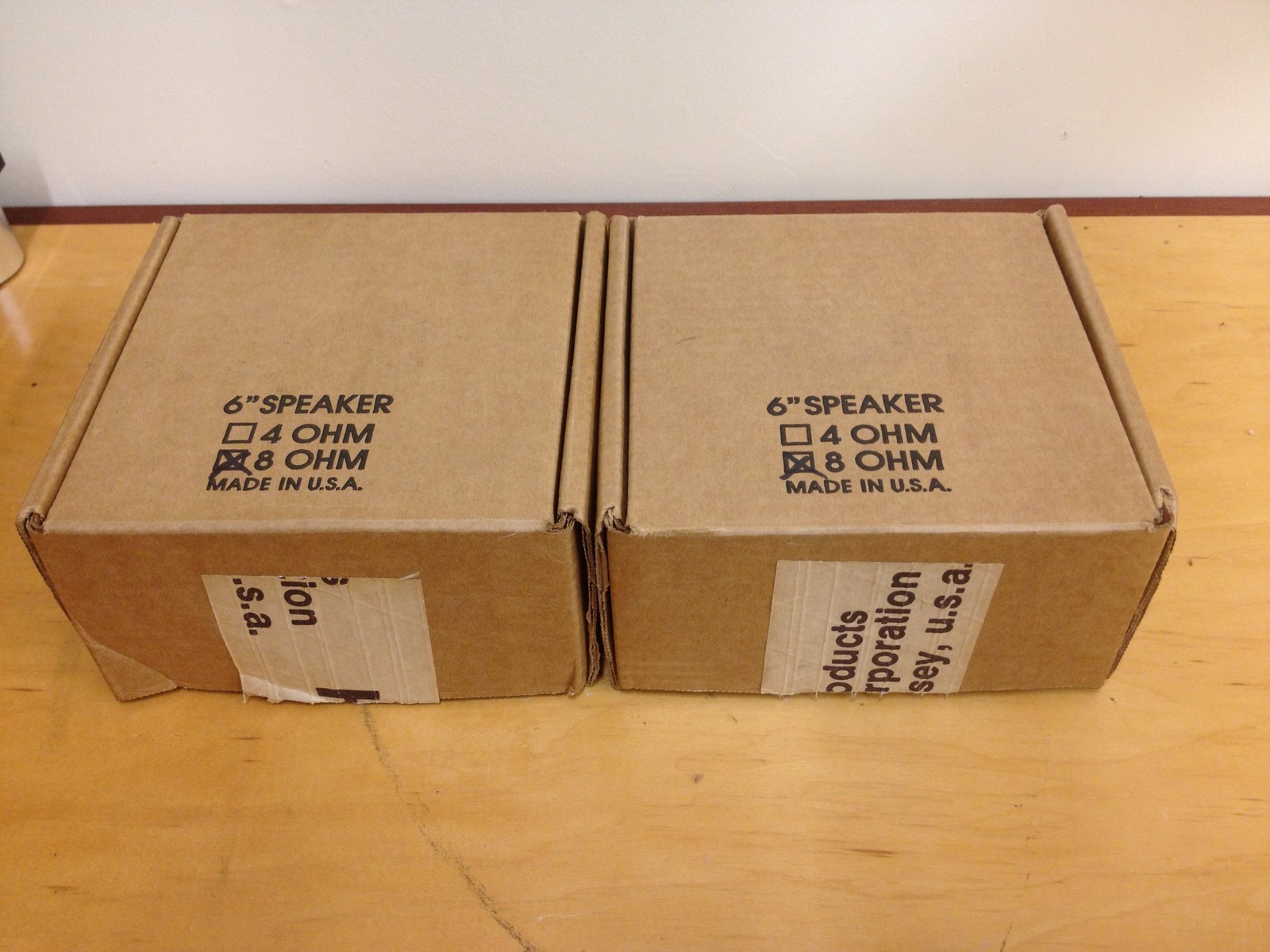

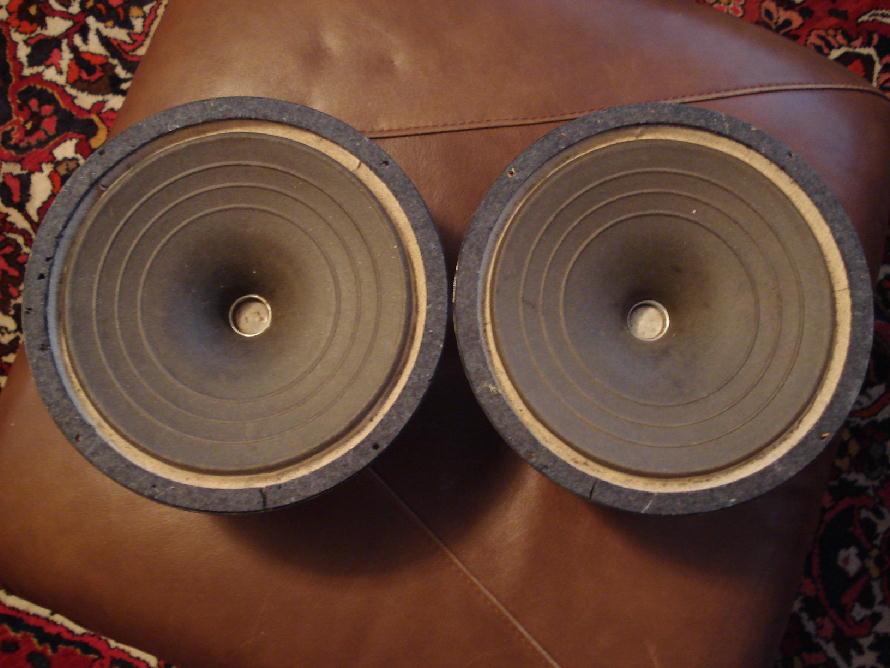

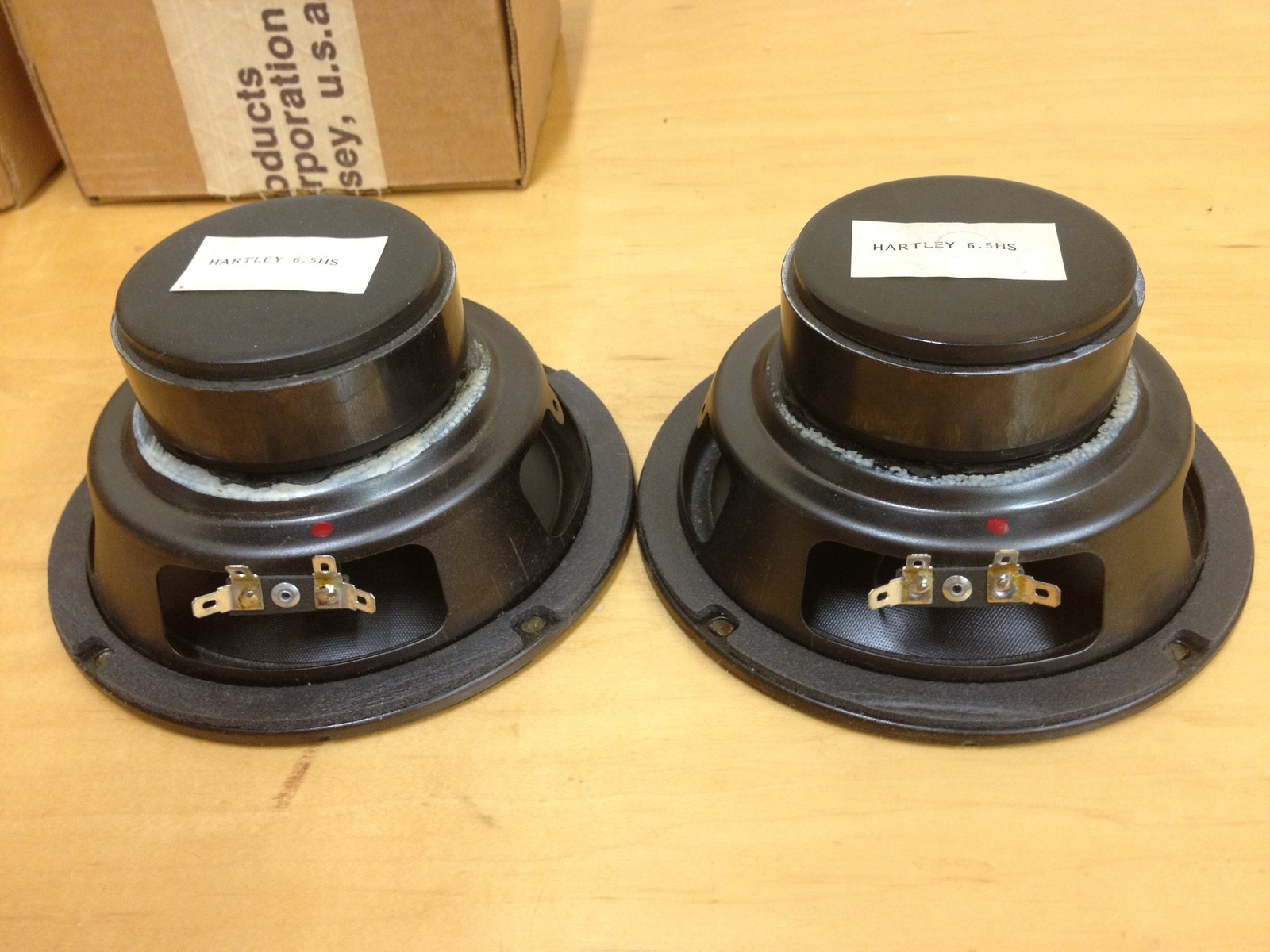

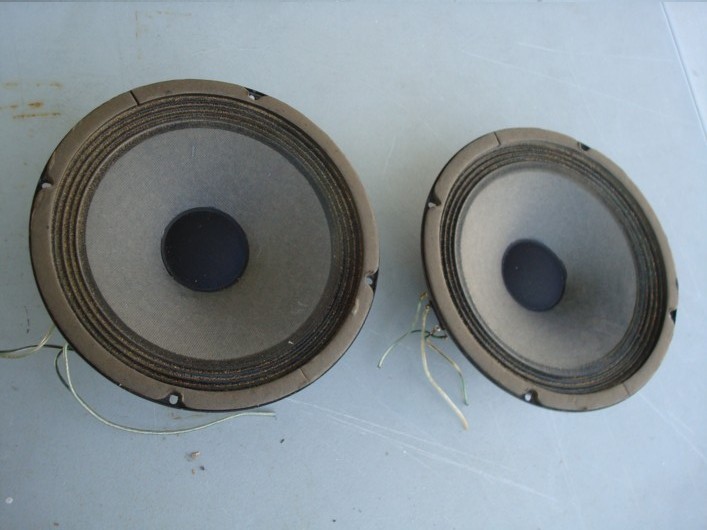

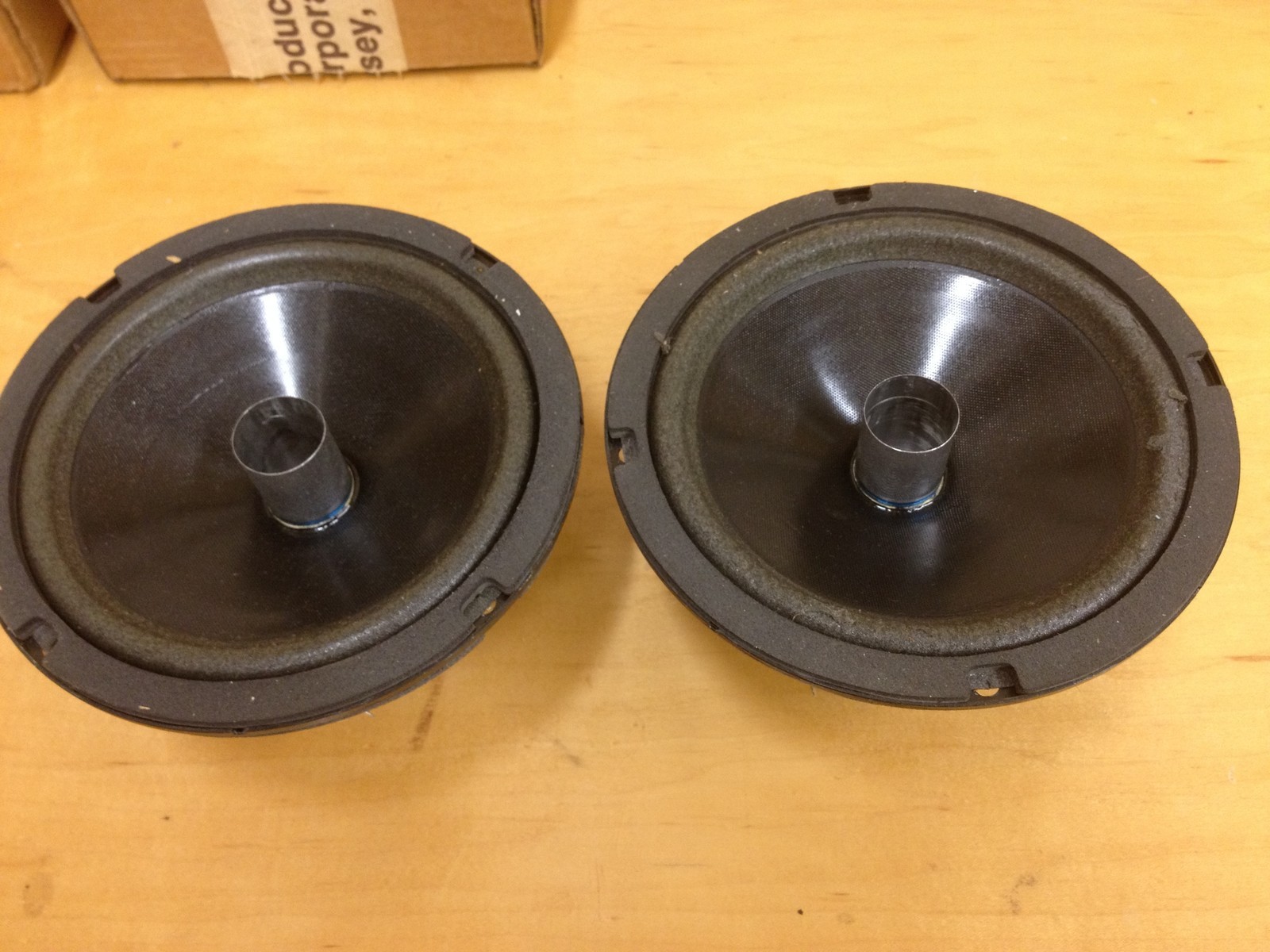

HARTLEY 6" DRIVERS SPEAKERS PAIR

HARTLEY　HOLTON A
これはテレビ音響時代の国産箱かな？

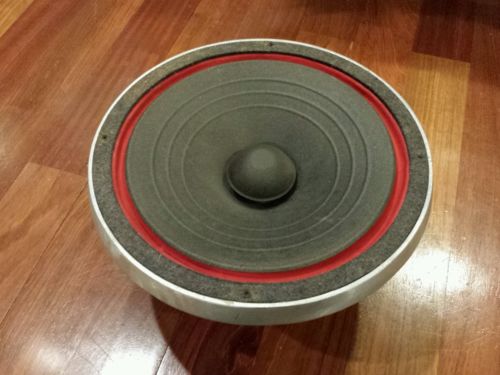

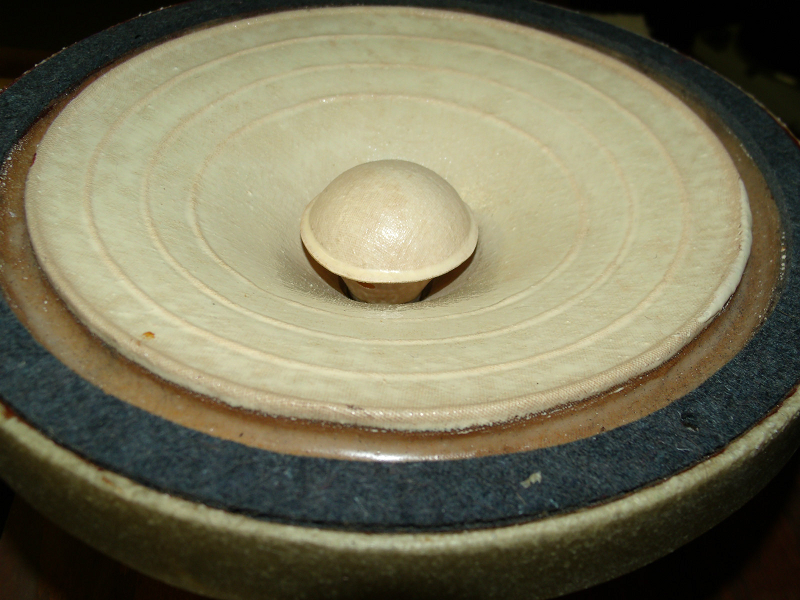

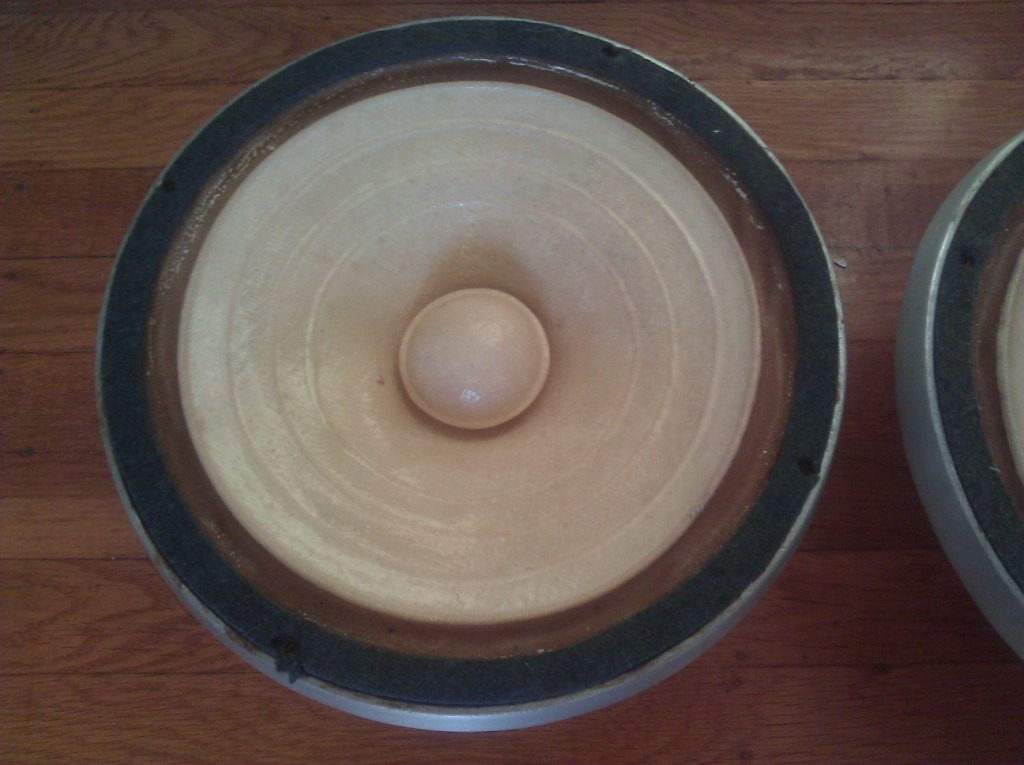

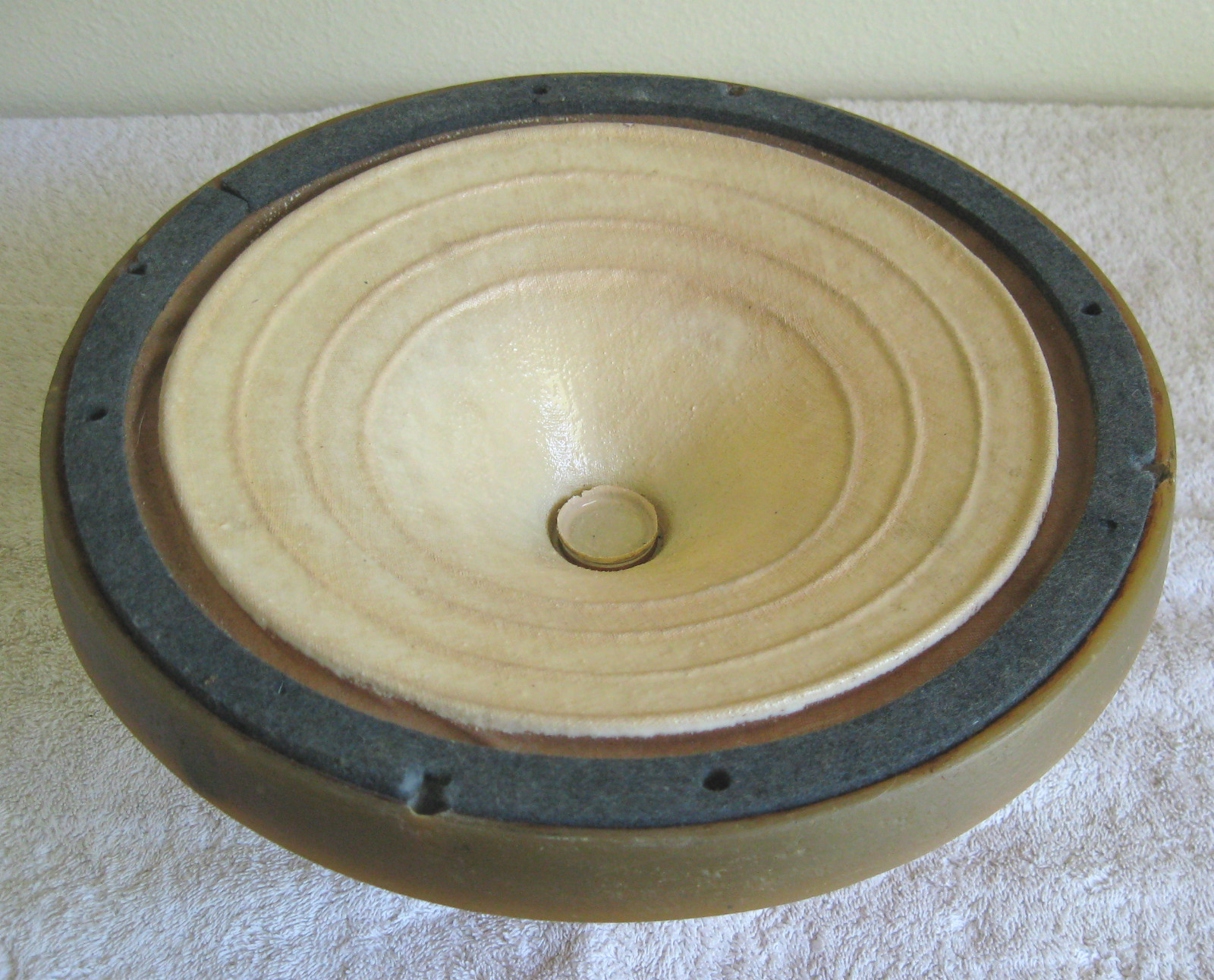

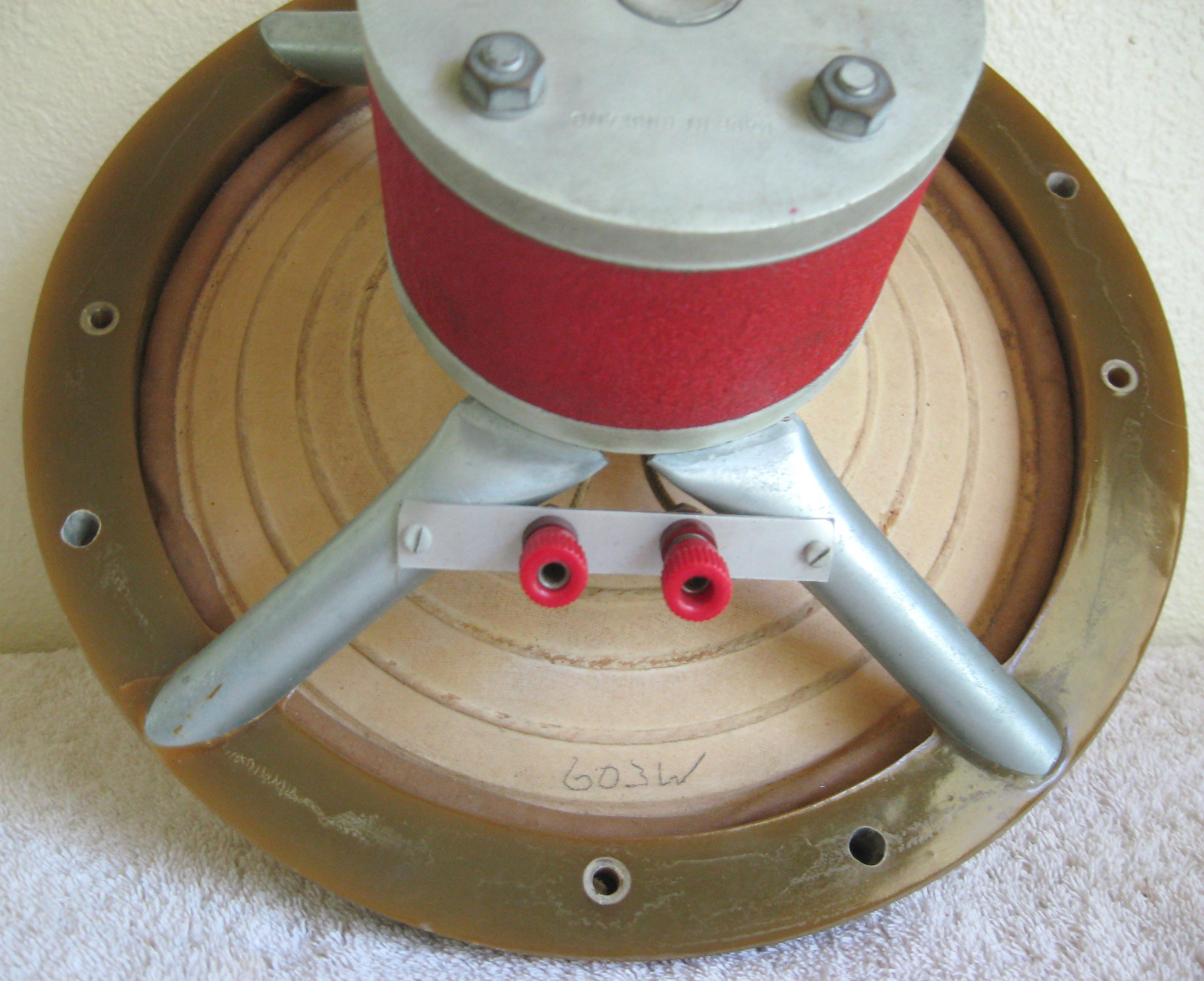

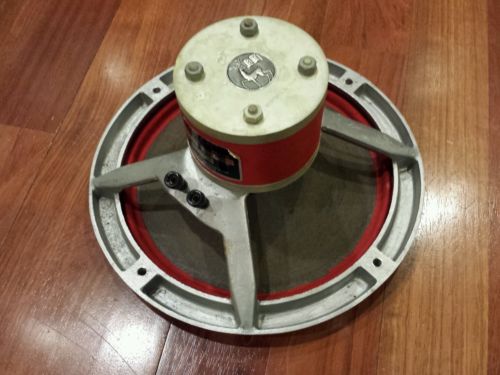

Hartley 220MS speaker , epoxy frame

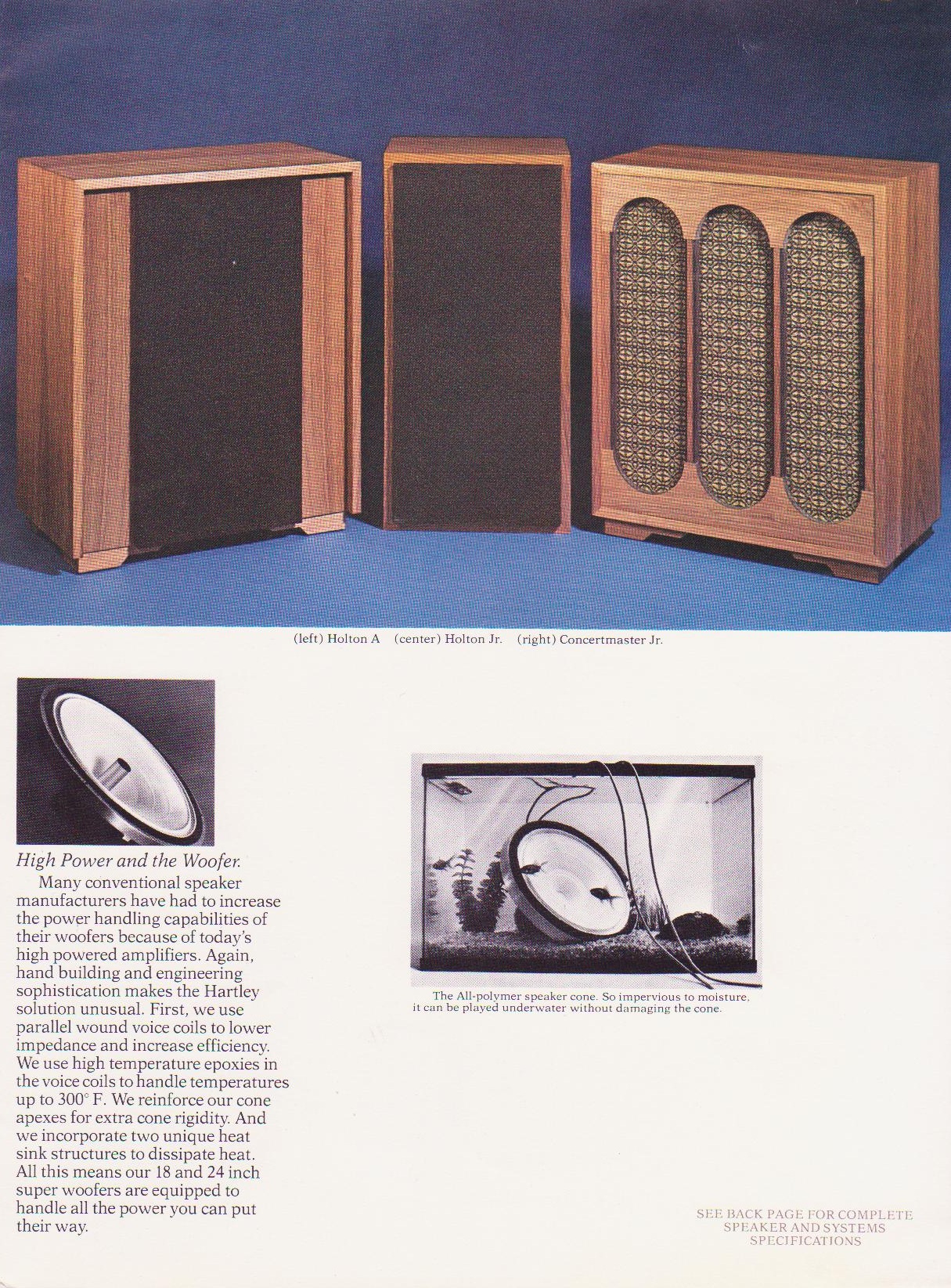

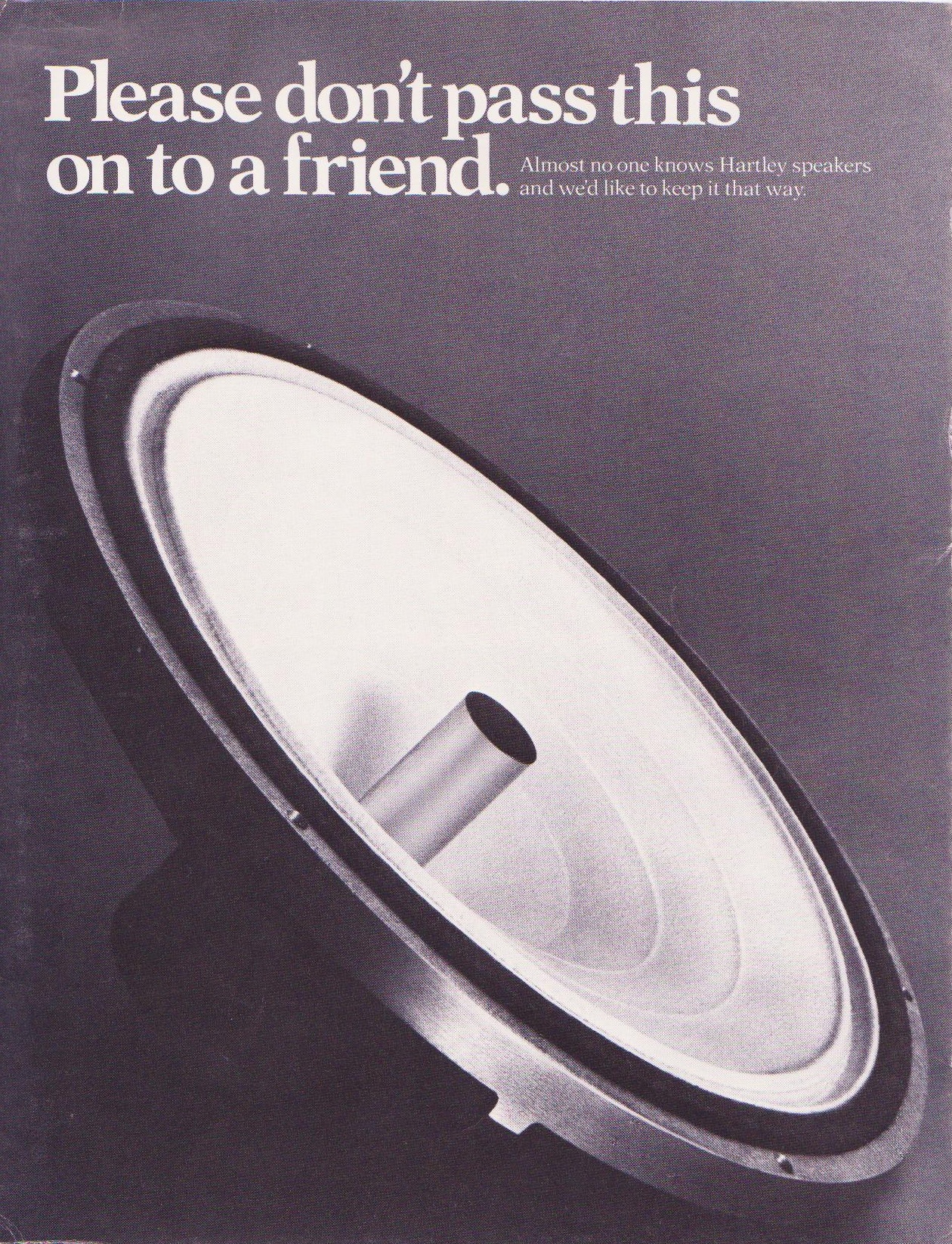

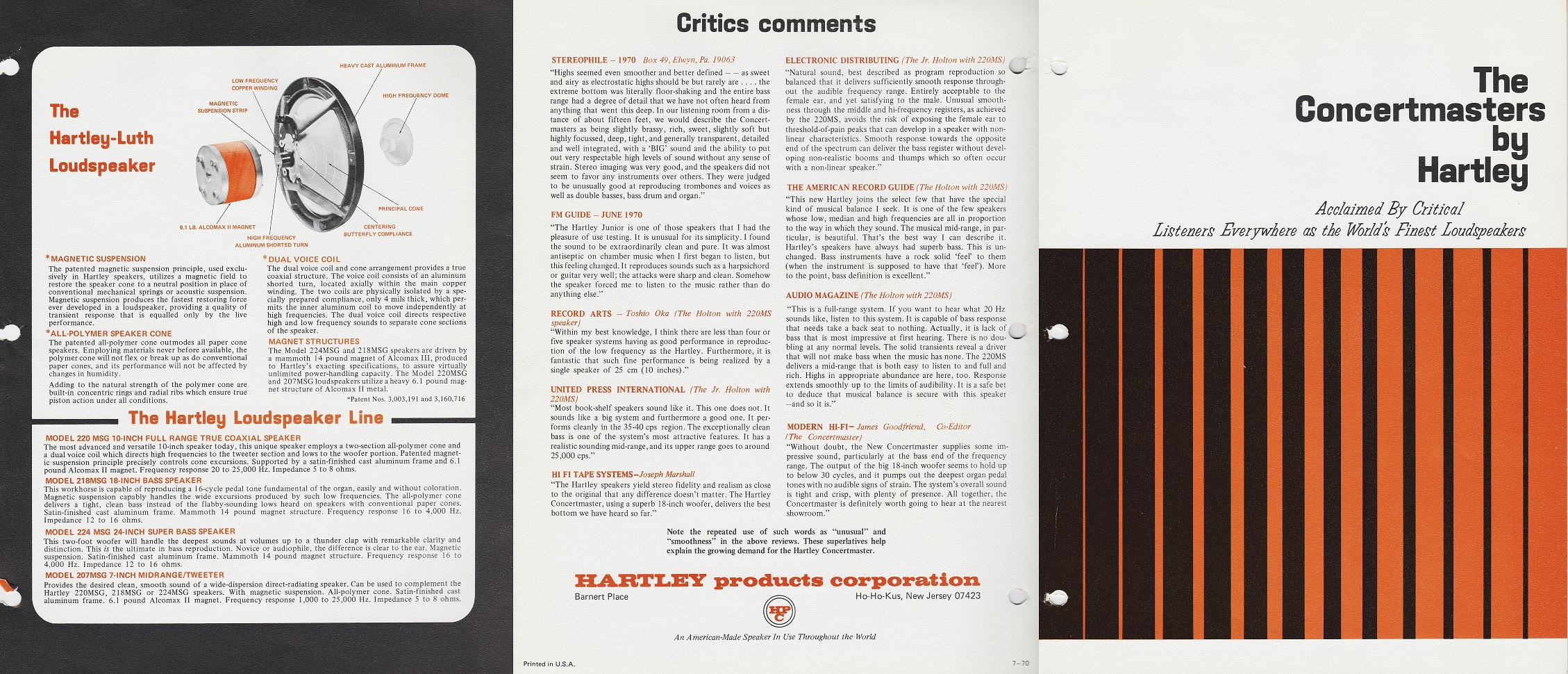

1977 HARTLEY Sales brochures 1/2

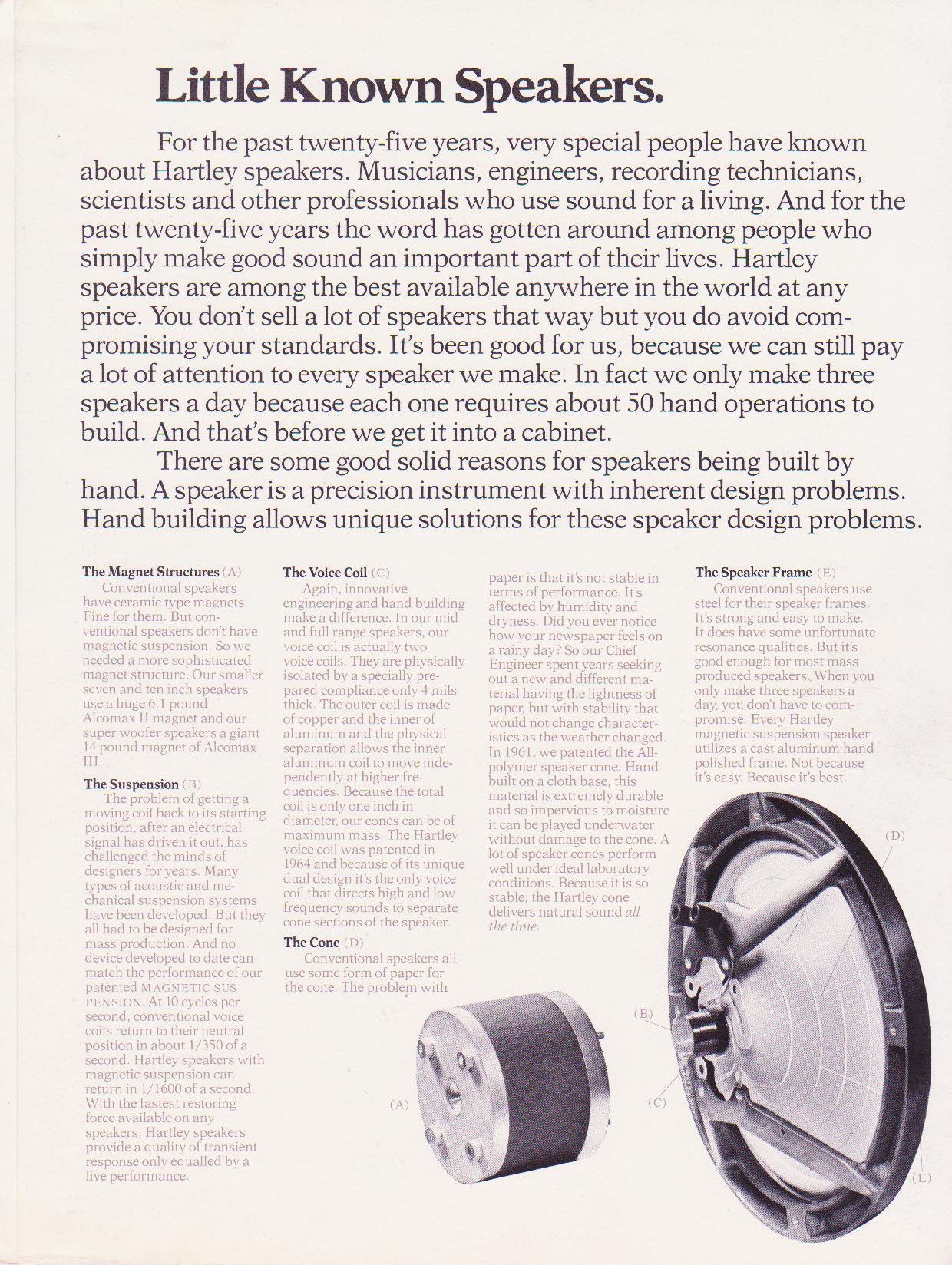

1977 HARTLEY Sales brochures 2/2

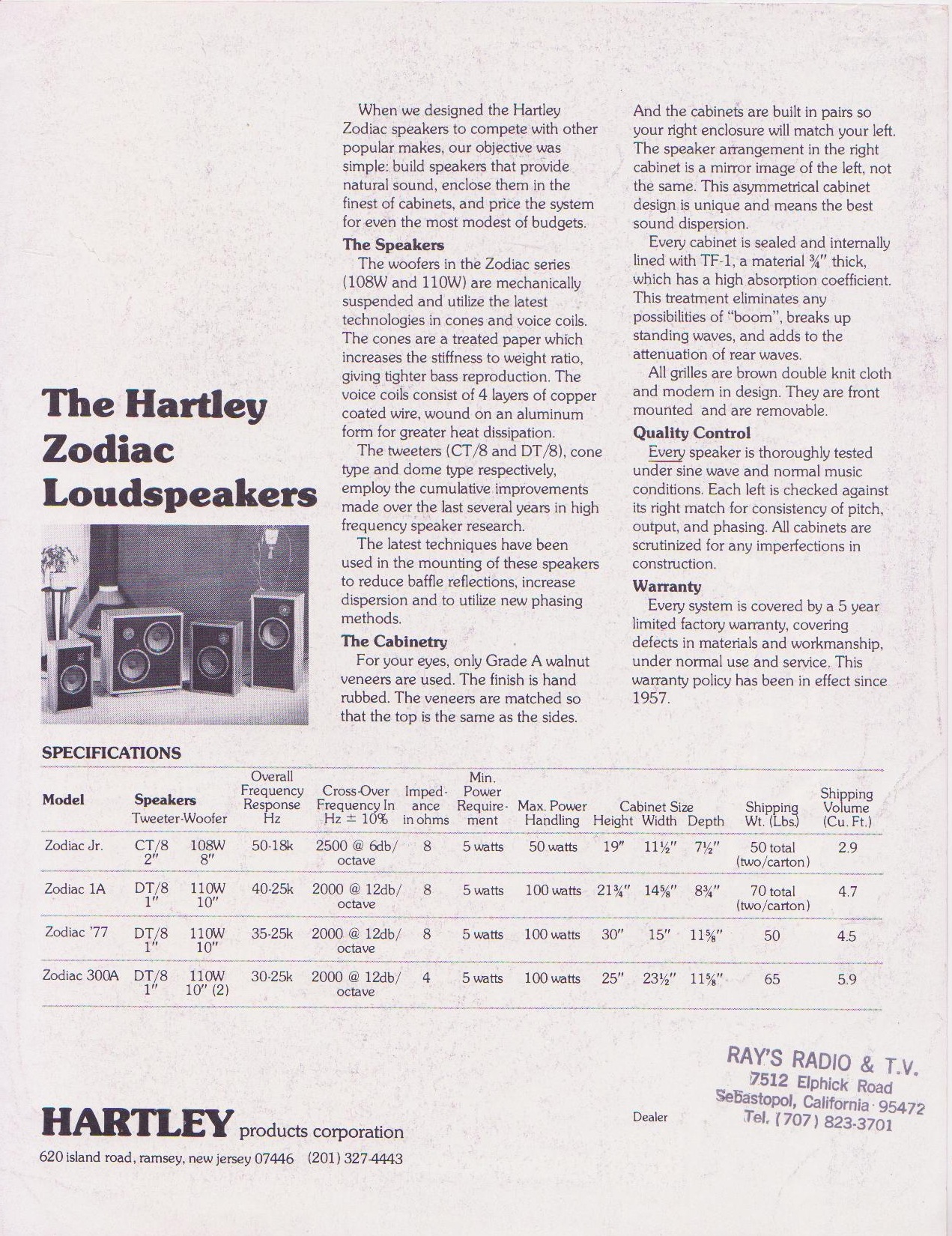

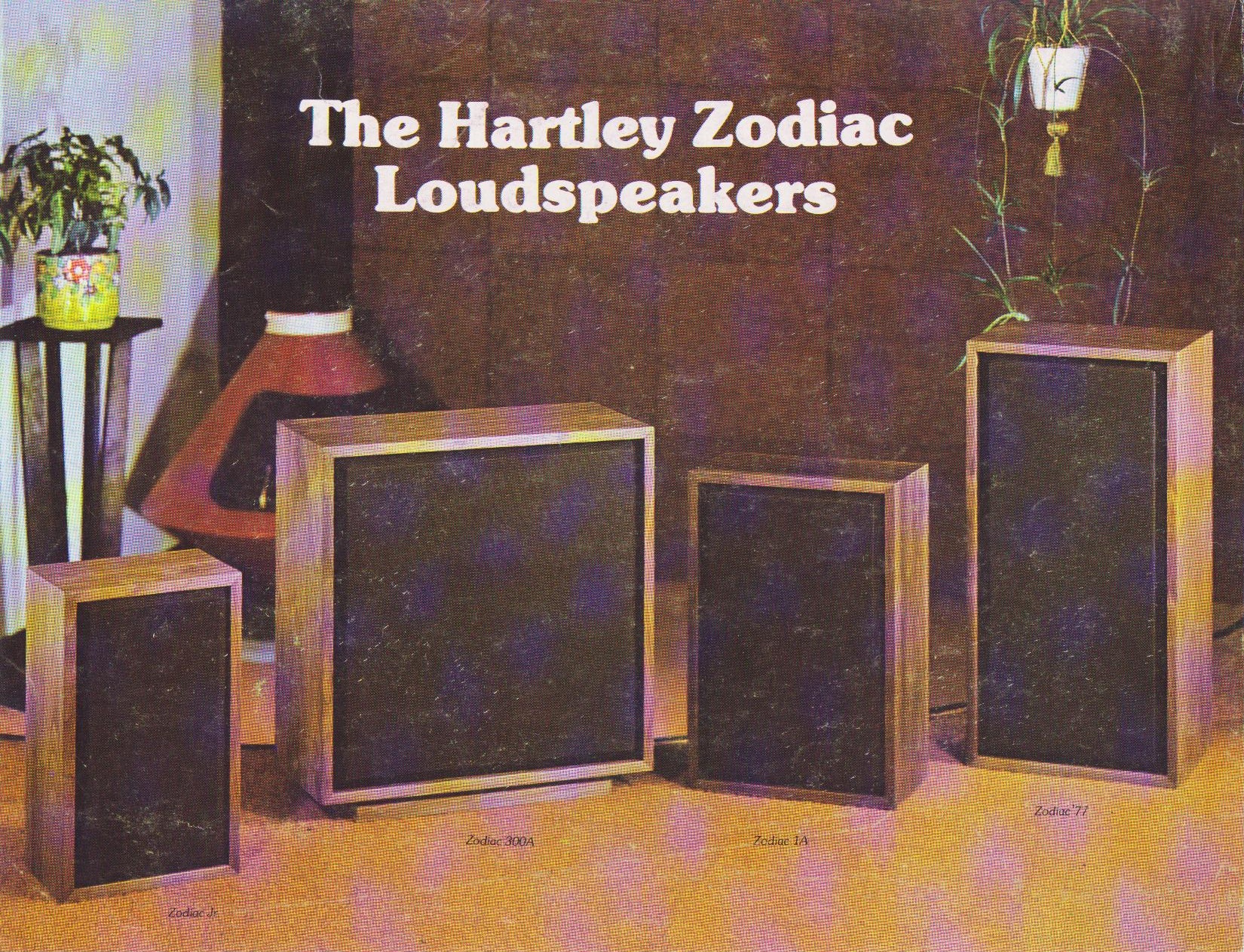

1977 HARTLEY Zodiac Sales brochures

いくらポリマー製だからって、水槽に入れちゃうのは・・・(笑

それとも、そういう用途のユニットなのかしらん ?

金魚や水槽の雰囲気はどう見ても日本的。
水槽に入れちゃったのはたぶん日本人だと思います。
そう思いません？
どうも湿度の高い日本向けに開発されたスピーカーらしい/usodesu。

なるほど。
この時代から、日本の湿度の高さは有名だったんですね/maziresu

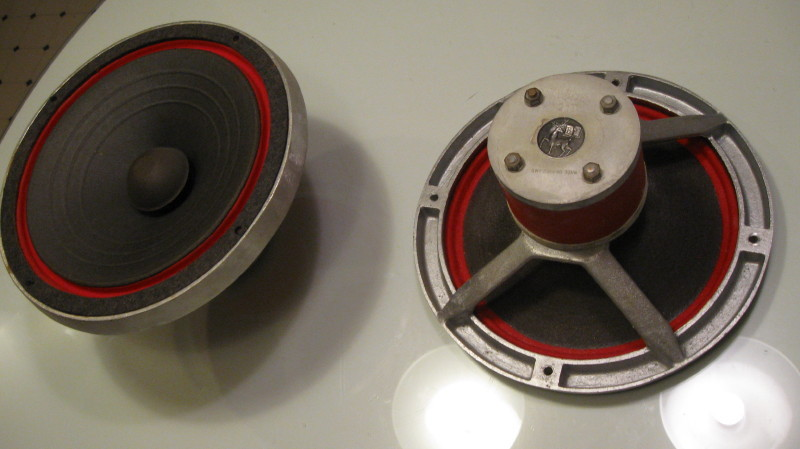

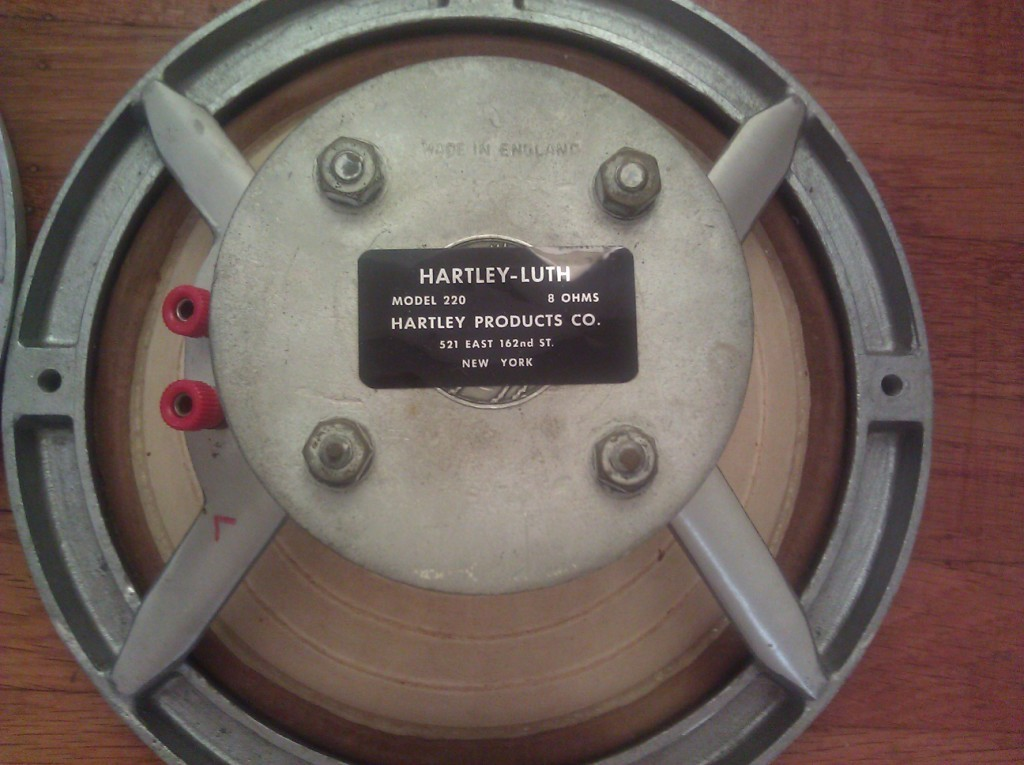

Hartley-Luth 220MS
このプレートは初めて見ました。

私の220MSは見慣れたプレートが貼ってある。

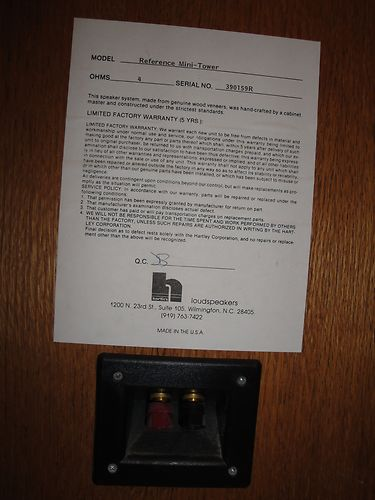

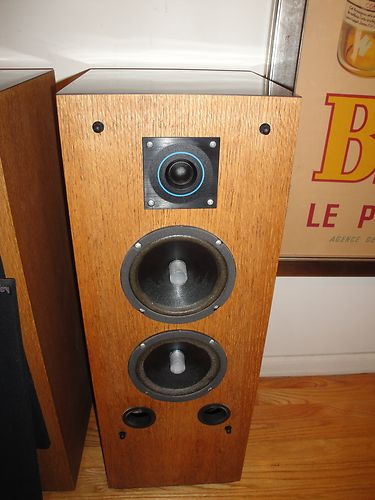

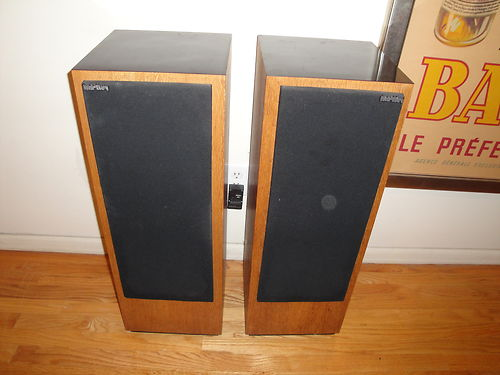

Hartley Mini Tower

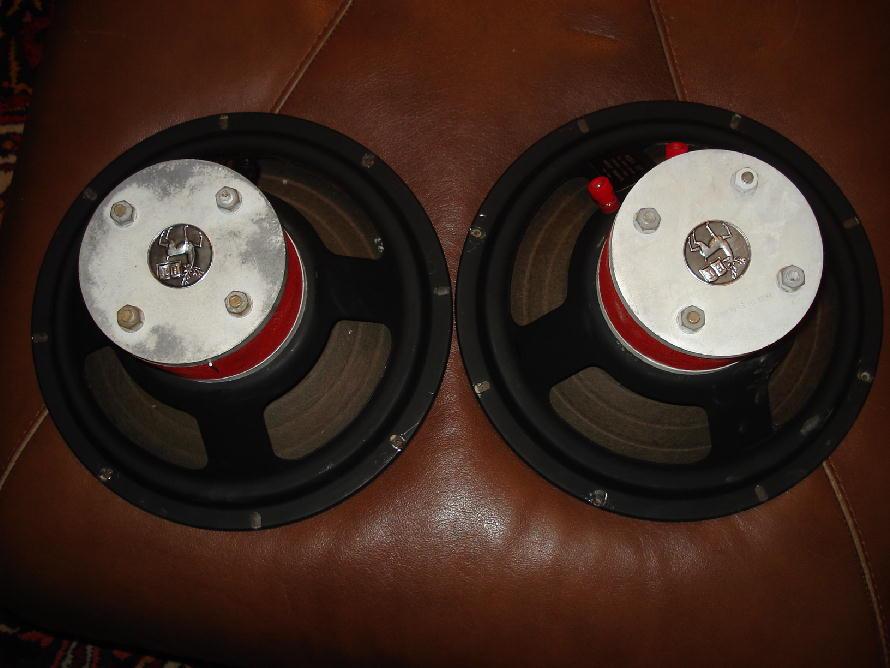

hartley 220ms　こんなのもあるのですね！

hartley 220msイイですね〜！！
組んでみたいユニットですよね。
昨今のユニットやSPを聴けば聴くほどに、ハートレイは本当に最高だと再確認いたします。

私のコンサートマスターも初期のもので220MSが入っているのですが、裏側しか見てないのでどんな顔をしているのか気掛かり。購入してすぐに手を加えてしまって本当のHARTLEYの音を聴いたことがないことも気になるところ。いまの音に満足しているのでまだ試しませんが、次のステップに移るとき再確認したいと思います。

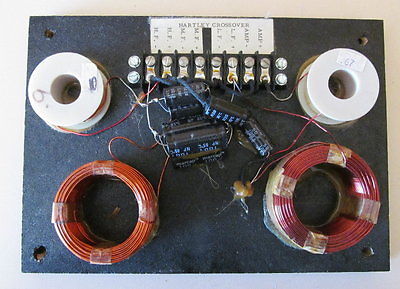

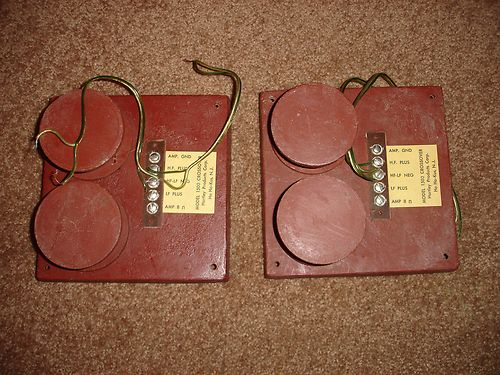

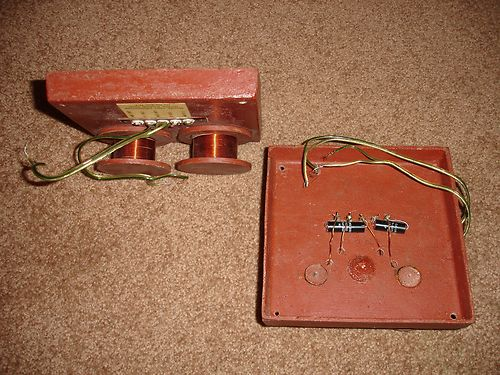

Hartley Crossover model 1500

改造品ではない。1960年代のものと思われるがどのモデルのものか不明。
１５００Hzクロスの2ウェイとなるとHOLTON AかZODIACシリーズのものか？

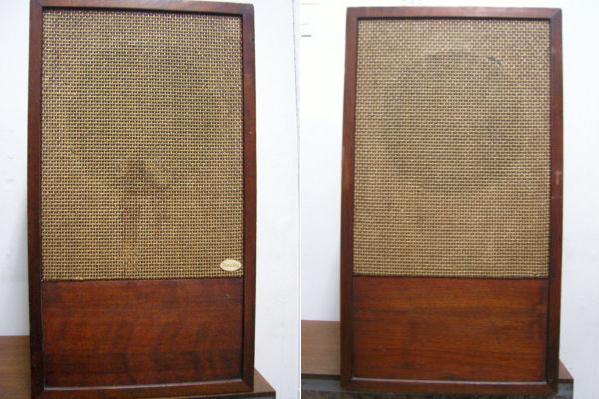

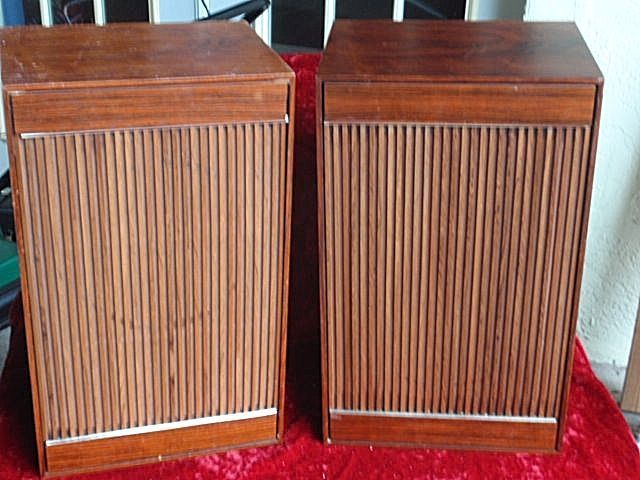

Holton Jr. model speakers , 220MS Loudspeakers

以前見つけたZODIACの箱そのものに見えるが？こちらはHolton Jr？である。ユニットの220MSは樹脂フレームとホワイトコーンにデヒューザーの組合わせ。HARTLEYって色々と謎が多いなぁ～

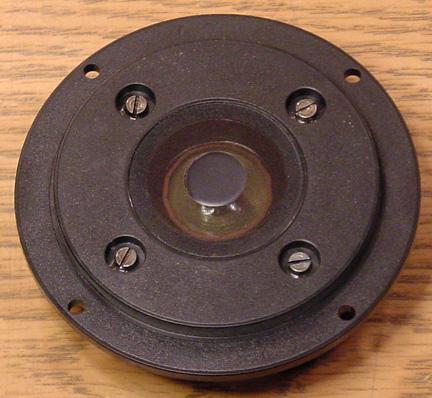

ツイーターをPHILIPS AD 0160/T8へ変更した。

EMI７ｃｍはデコラ使用期間も合わせて20年以上も聴いて来ただけに、これでないと楽しめない曲が沢山あって勇気が必要だった。でもYoutubeへHARTLEYの音としてアップするのにツイーターがEMIじゃインチキだよなぁ・・と、思っていたのでついにやっちゃった！

どの様にしたかというと・・・
HARTLEYの指定？ではコンデンサー1個を使って７０００Hzで繋いであると思うけどそれはやらない。下は１５００Hｚ・１８ｄB/octですぱっと切り落とし上は出しっぱなし。つまり、今まで使っていたEMIをPHILIPSに変えてだけの様なもの。ネットワークはHARTLEY model 1500を使えなくもないがユニットの耐久性が心配なのと音質を他のユニットに合わせるために自作のEMI用を改造した。

歪みや周波数特性はドームのPHILIPSの方が優秀だと思うが、聴いてみてもその差はすぐに分かった。EMIと比べると正確で品格がよく定位もいい。曖昧さが取れて小じんまりとしてしまうのは寂しいがそのうち慣れるだろう。

STUDERさま

> 曖昧さが取れて小じんまりとしてしまうのは寂しいが
> そのうち慣れるだろう。

結局EMIへ戻してしまう、に一票w

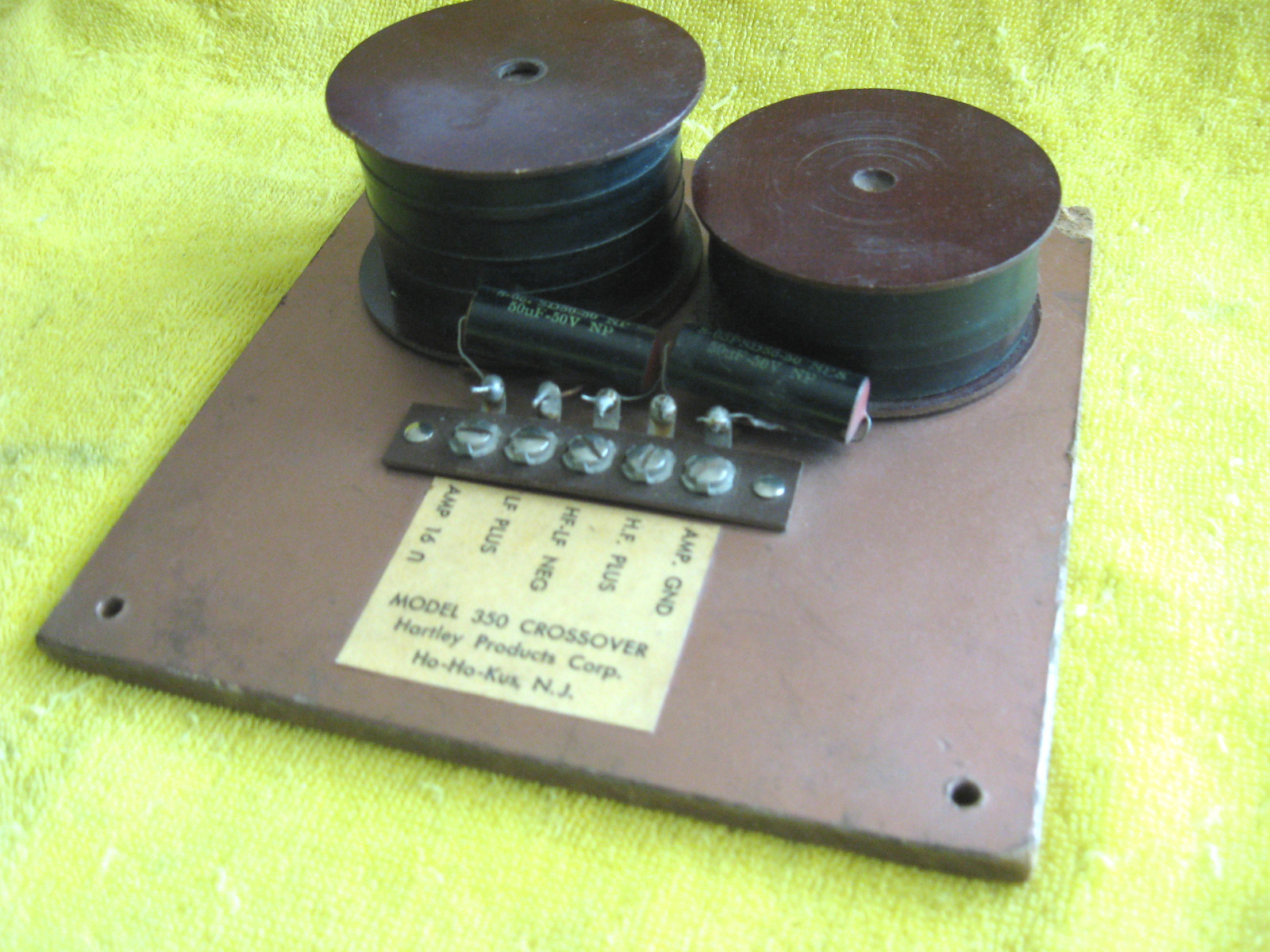

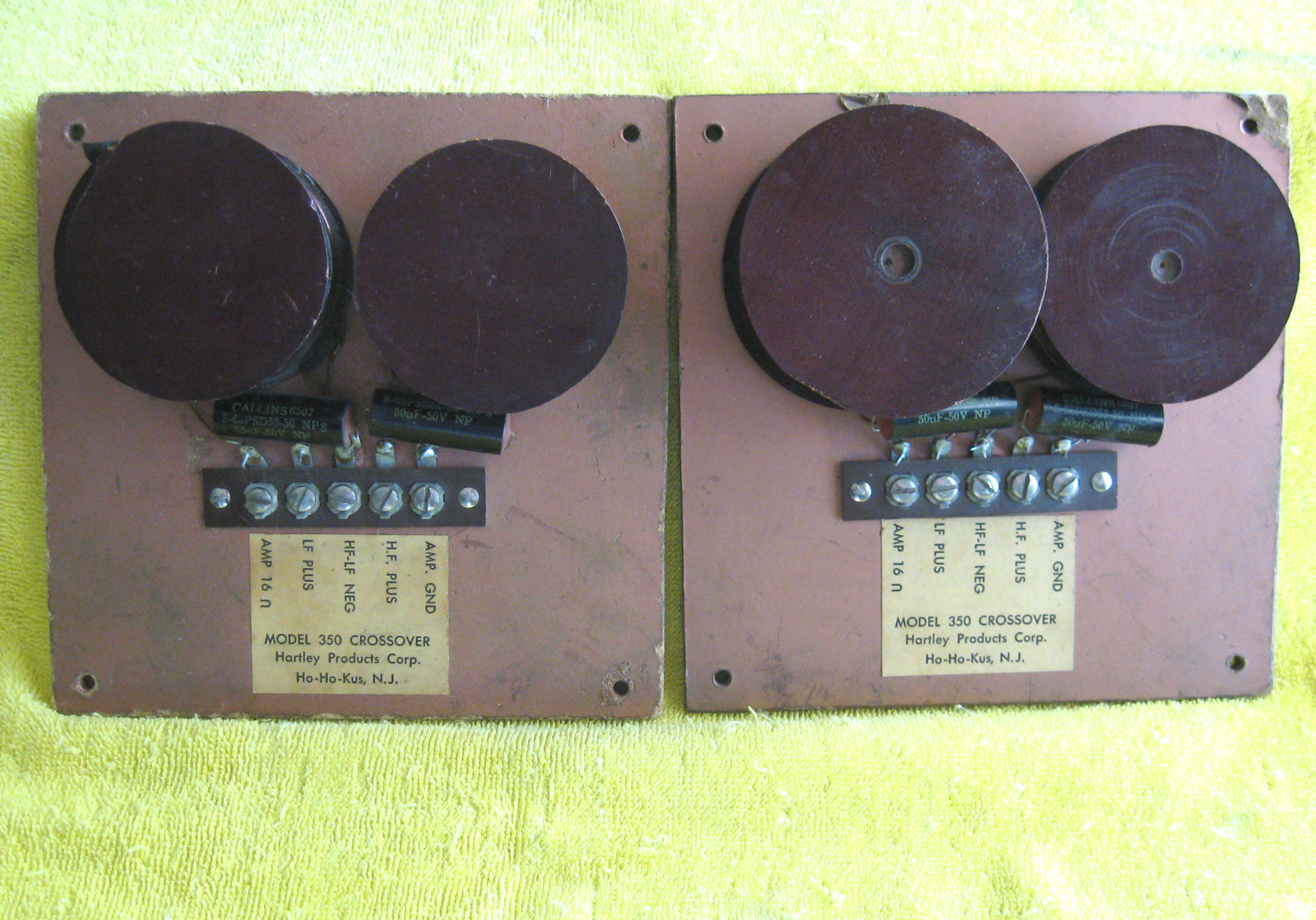

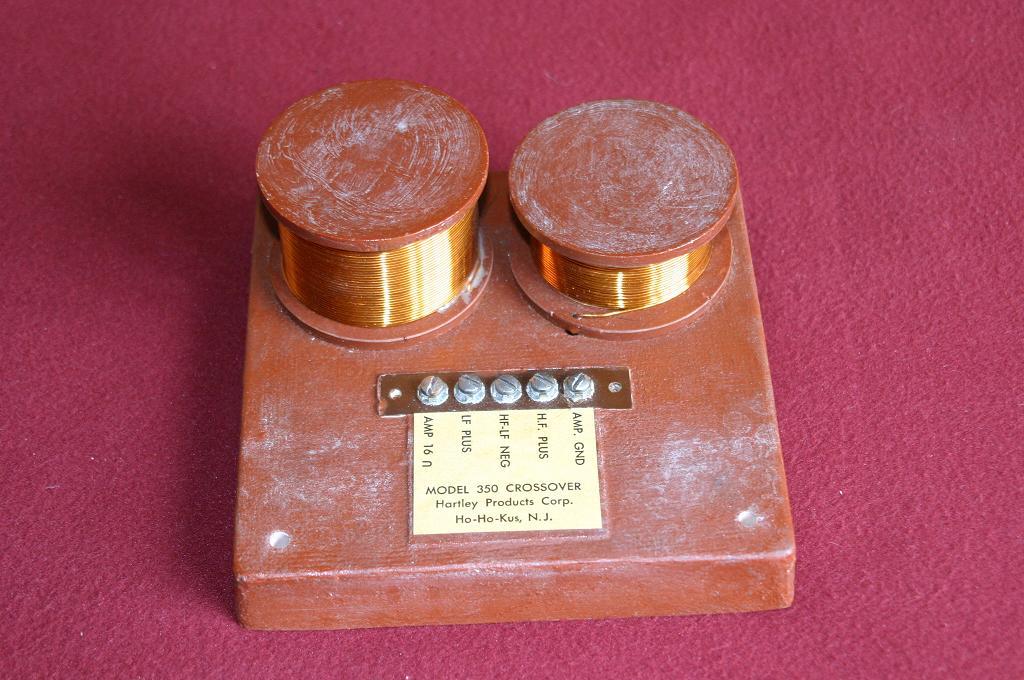

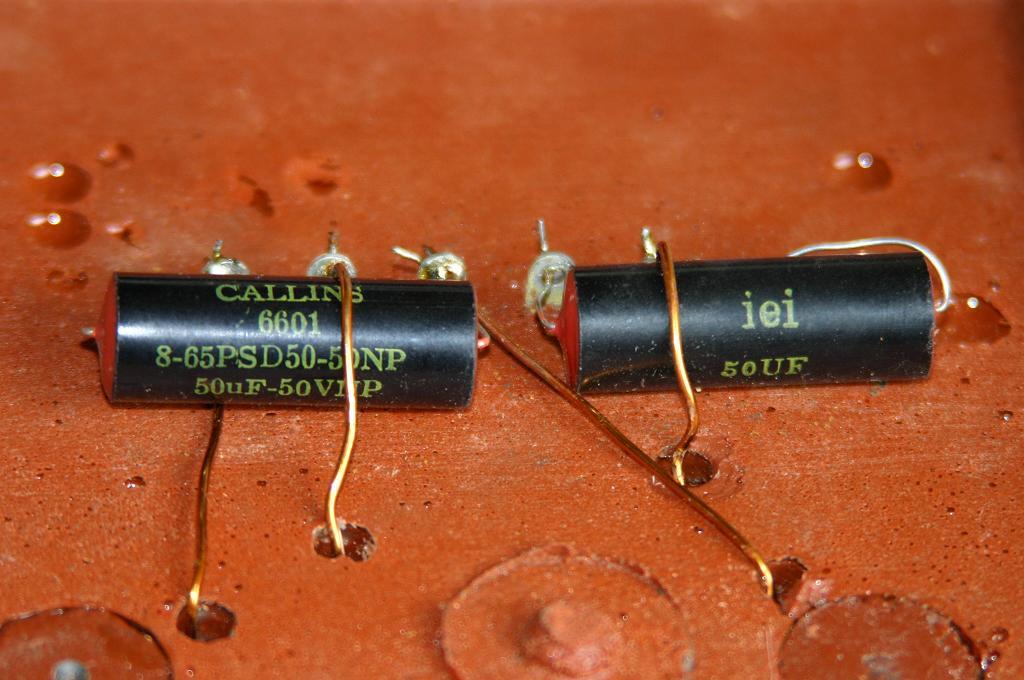

Hartley Model 350 2-way Crossover networks

私のコンサートマスターⅣに内蔵されていものと造りが違う。

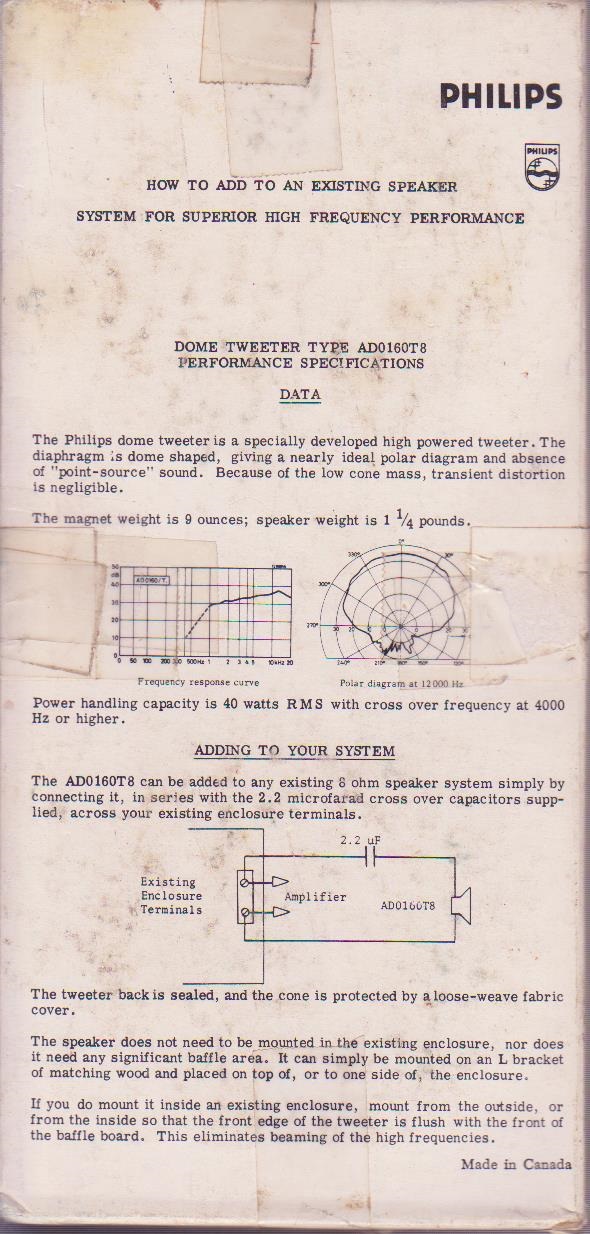

PHILIPS AD0160T8　元箱裏に記載のデータ

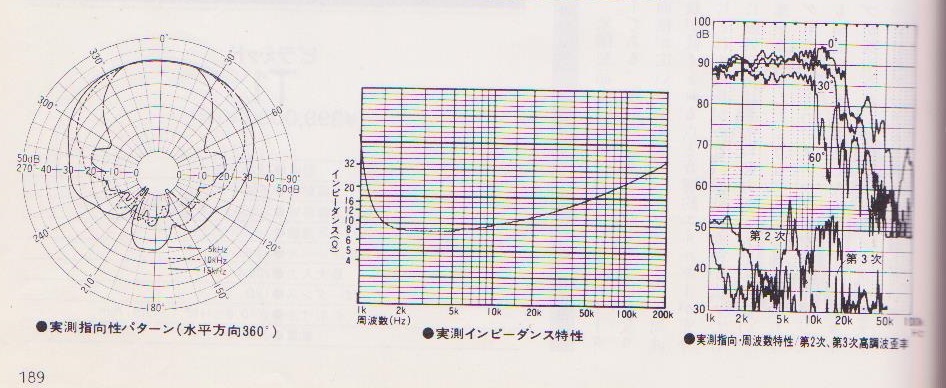

AD0161T8　ステサン別冊に記載の実測データ

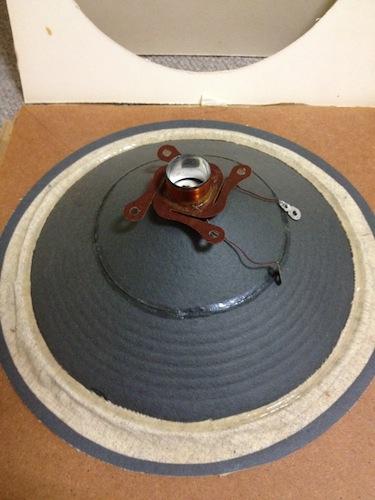

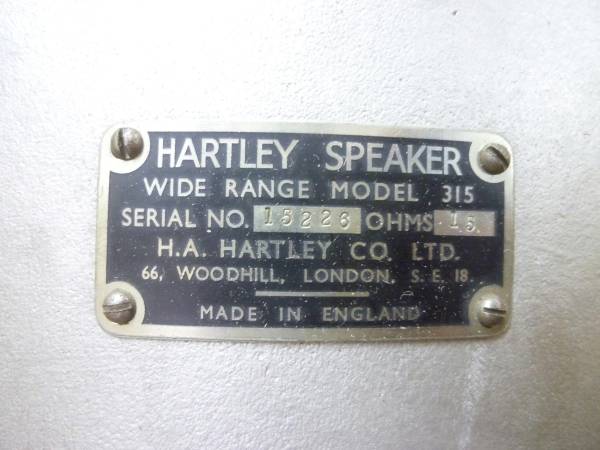

HARTLEY 315

むむむっっ！？

アれッ！？

なんで315のスペアコーン持ってるの？
後々のために”つい”ですかね？

備えあれば憂いなしです。（￣ー+￣）

その気持ち、よぉ～くわかります。
そういえば・・・DECCA　DK30もスペアリボンが先でしたね。

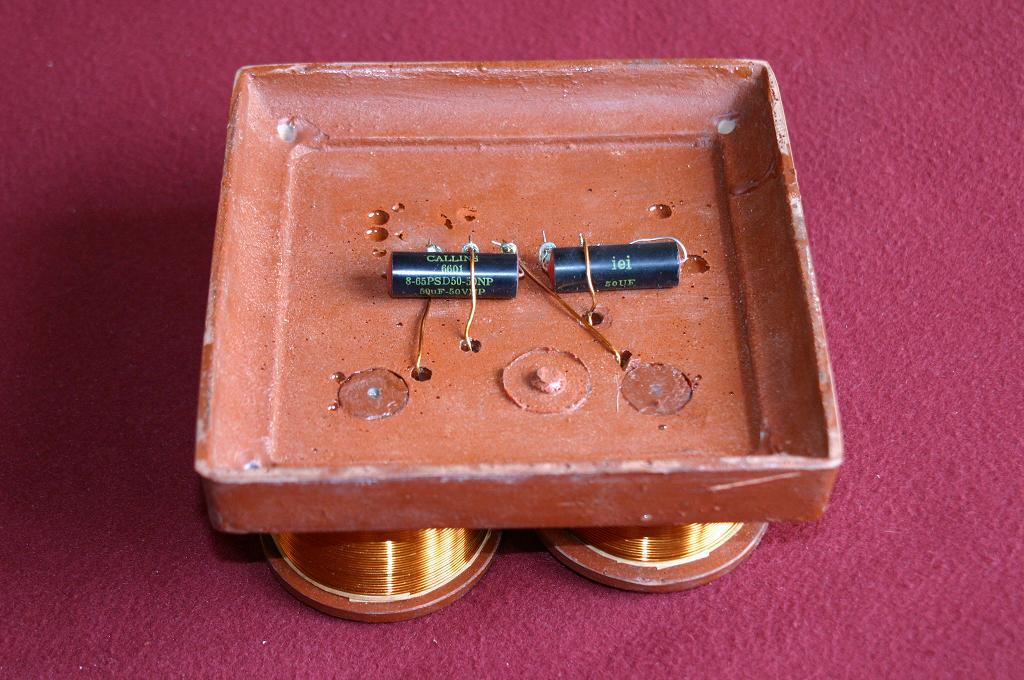

Hartley Concertmaster IIIorIV 3-way Crossover network
調べてみると'70年代後半に製造されたConcertmaster III（4-way）に入っていたモノのよう。

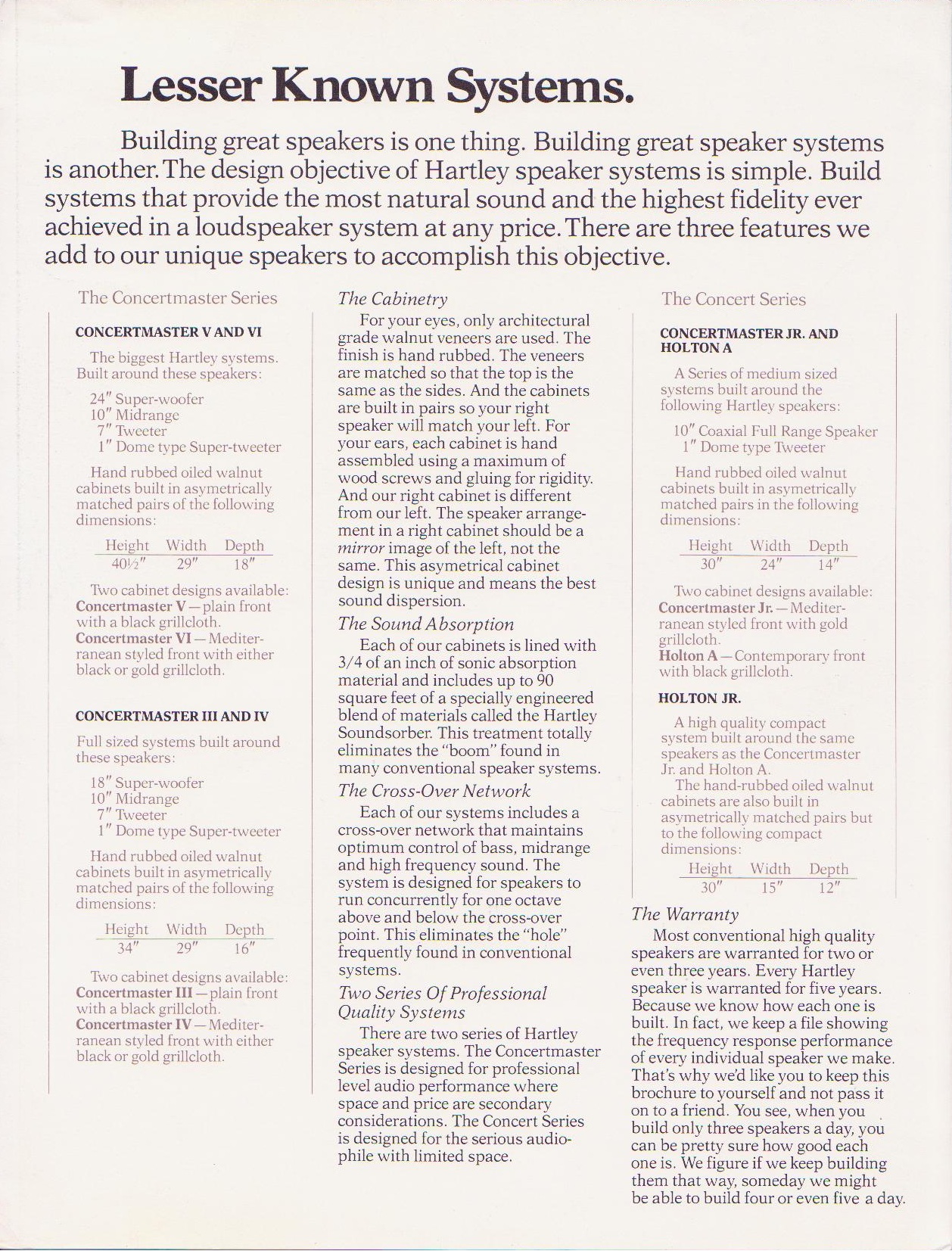

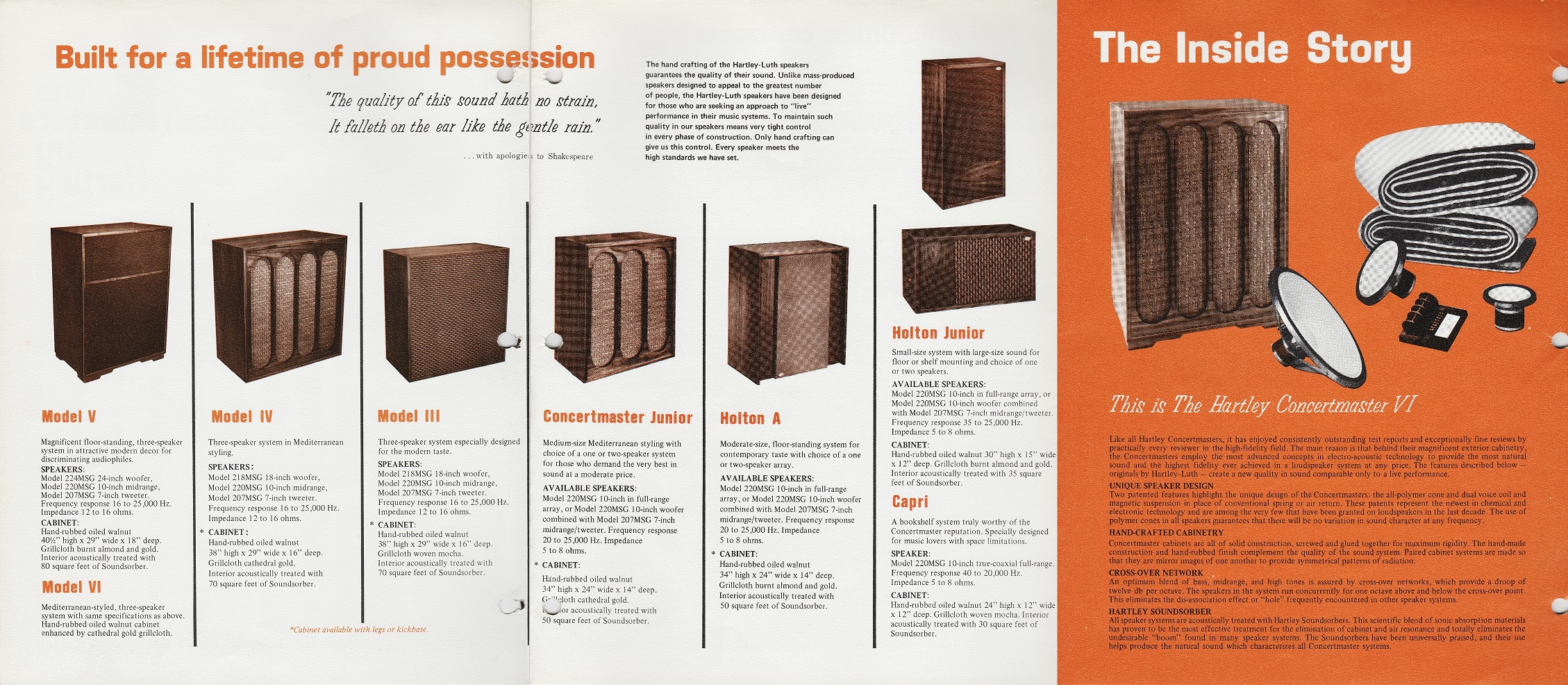

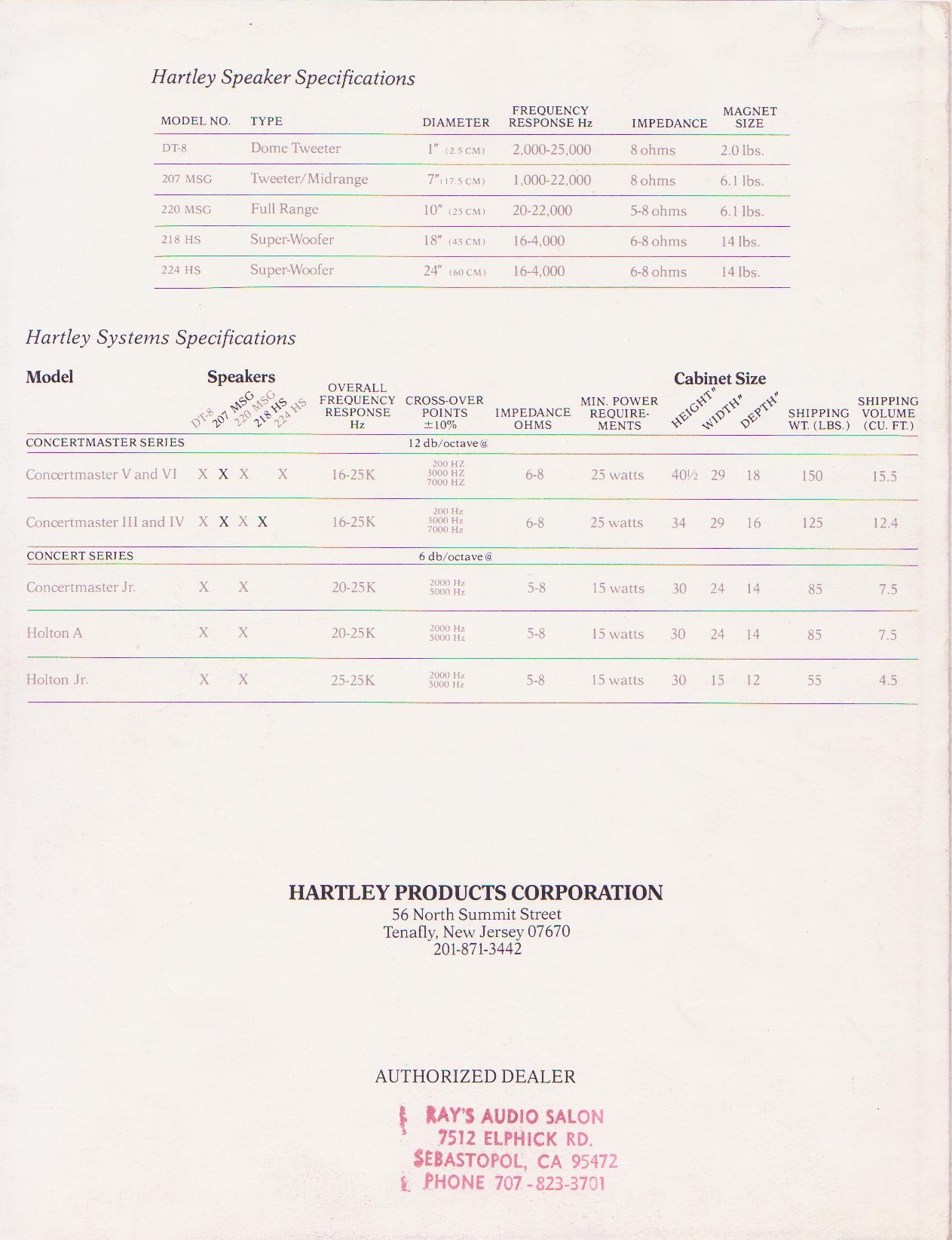

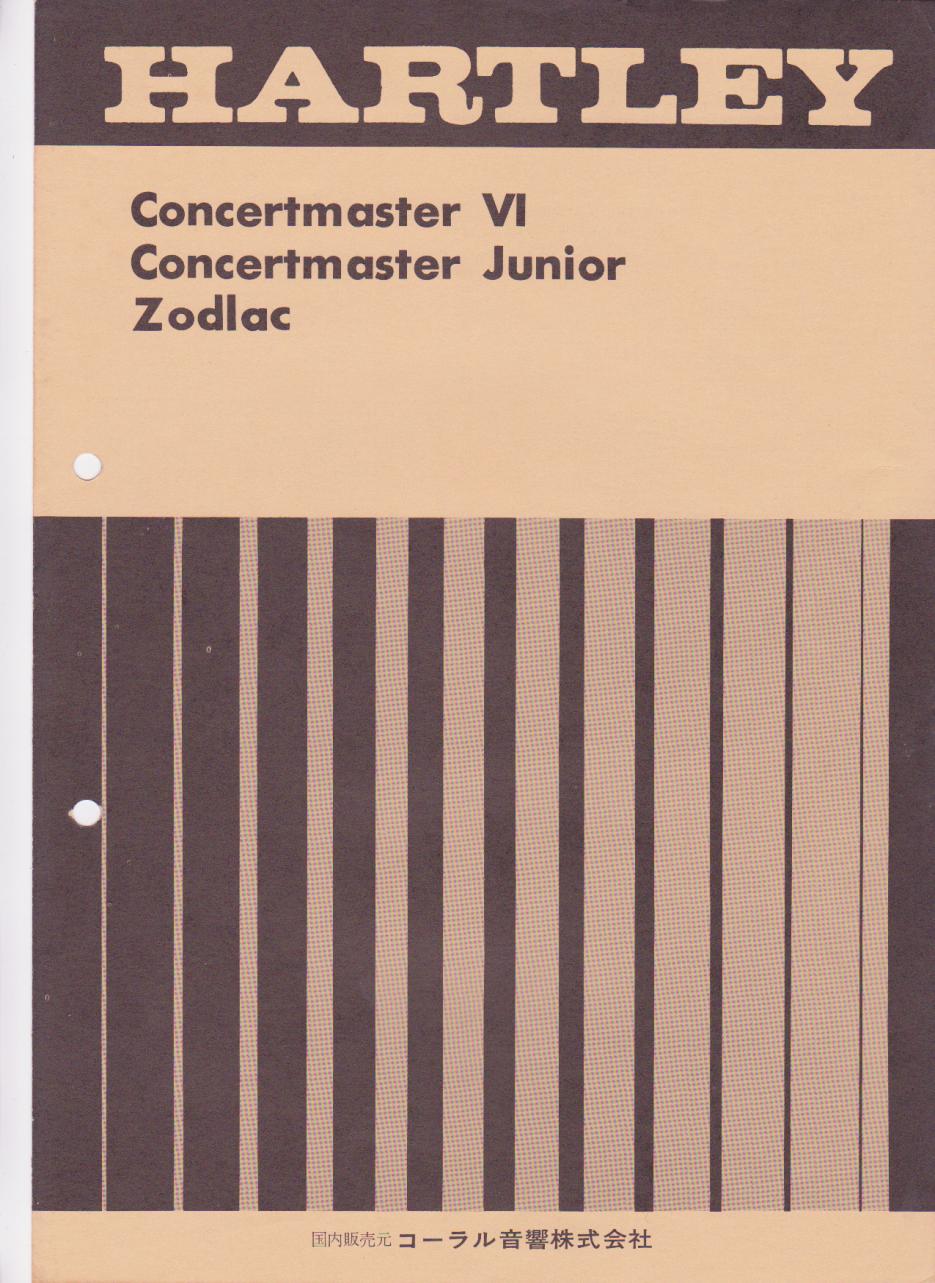

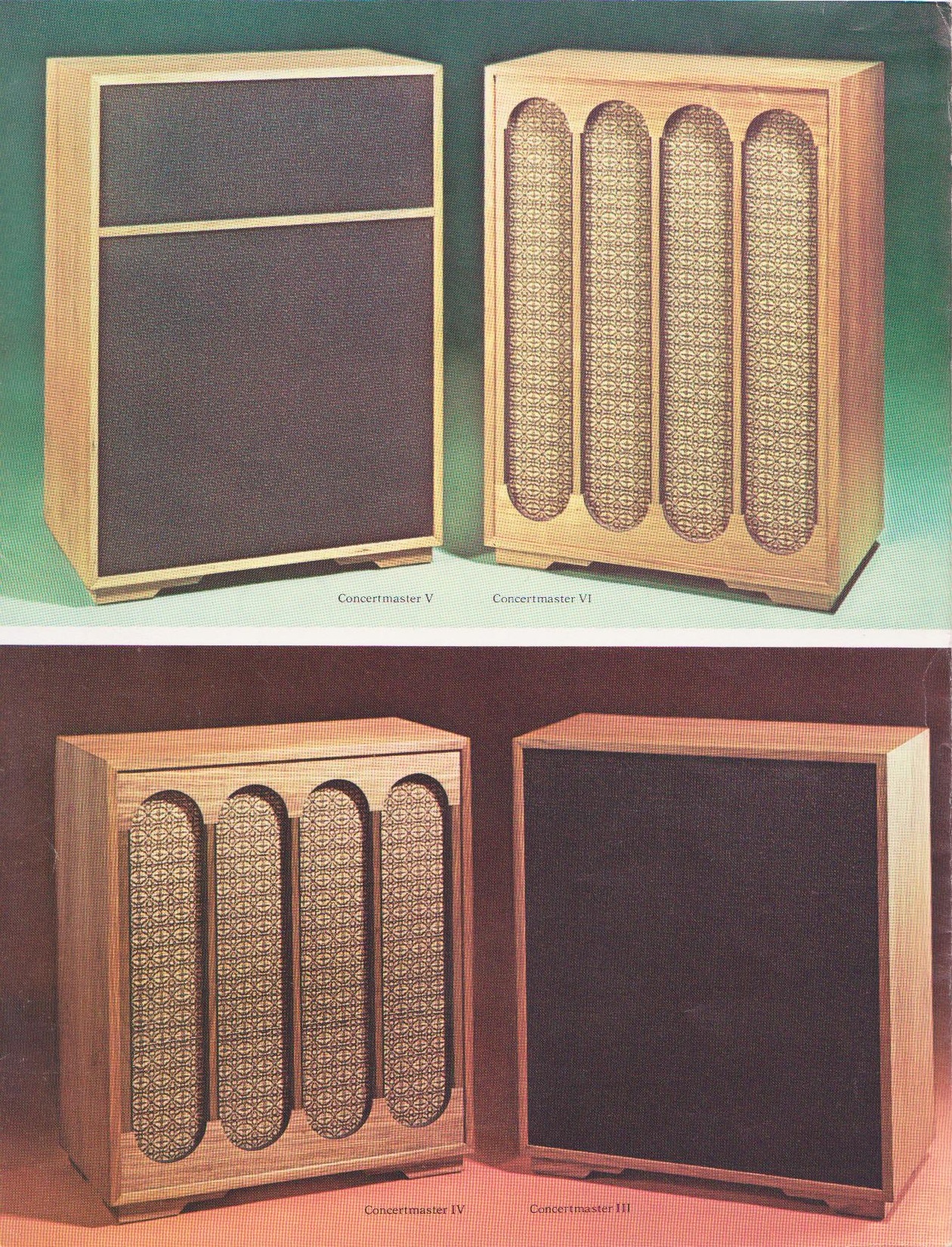

1970 HARTLEY Sales brochures

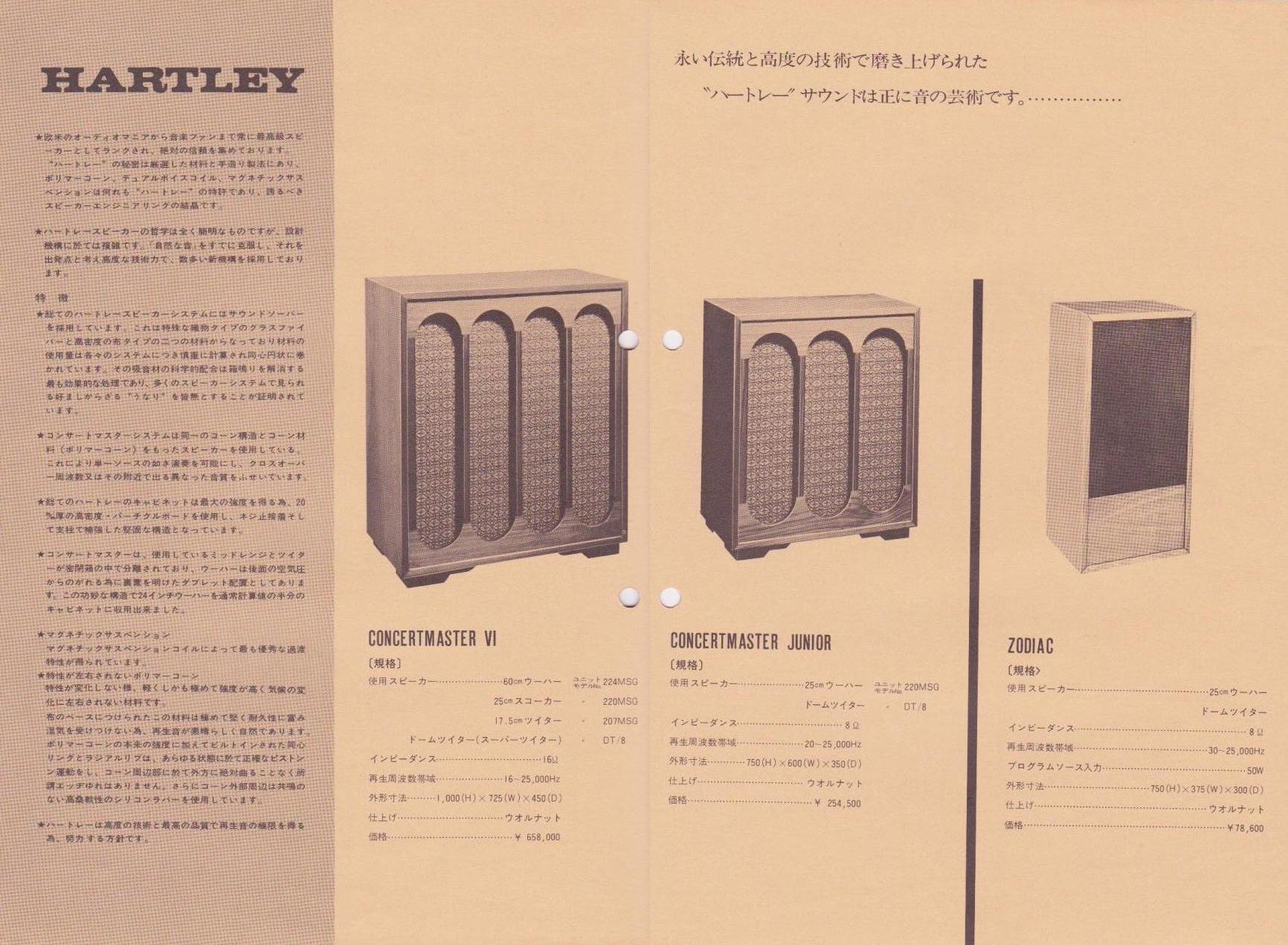

代理店がコーラル音響時代のUS本国版パンフレット。
コーラルのパンフレットはこれを基に作成されているが、ConcertmasterⅥの写真が載っていなかっため、代わりにConcertmasterⅣの写真が使われている。そのためか当時からHiFiガイドもConcertmasterⅥの写真がⅣになっていてアホ！と思い続けてきたがコレですっきりした。

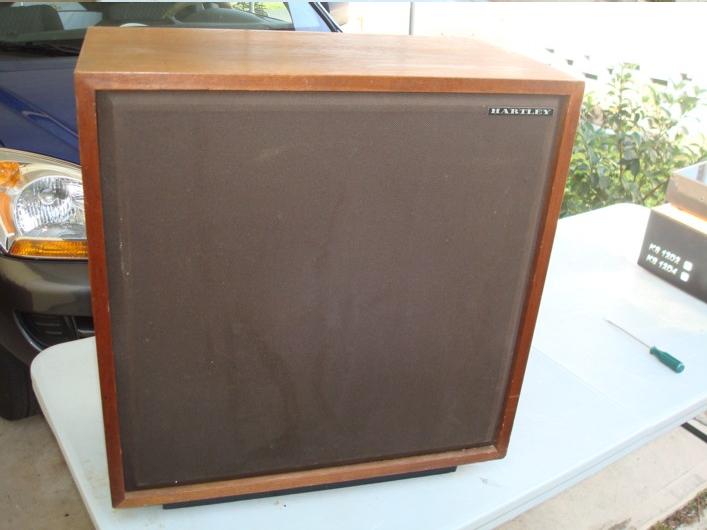

Hartley Concertmaster III
サイズは古いタイプと同じですが、前面の仕上げとターミナルの変更がみられます。
ツイーターもAD 0162/T8又はAD 0163/T8ですので、おそらく1980年ごろのモノでしょう。

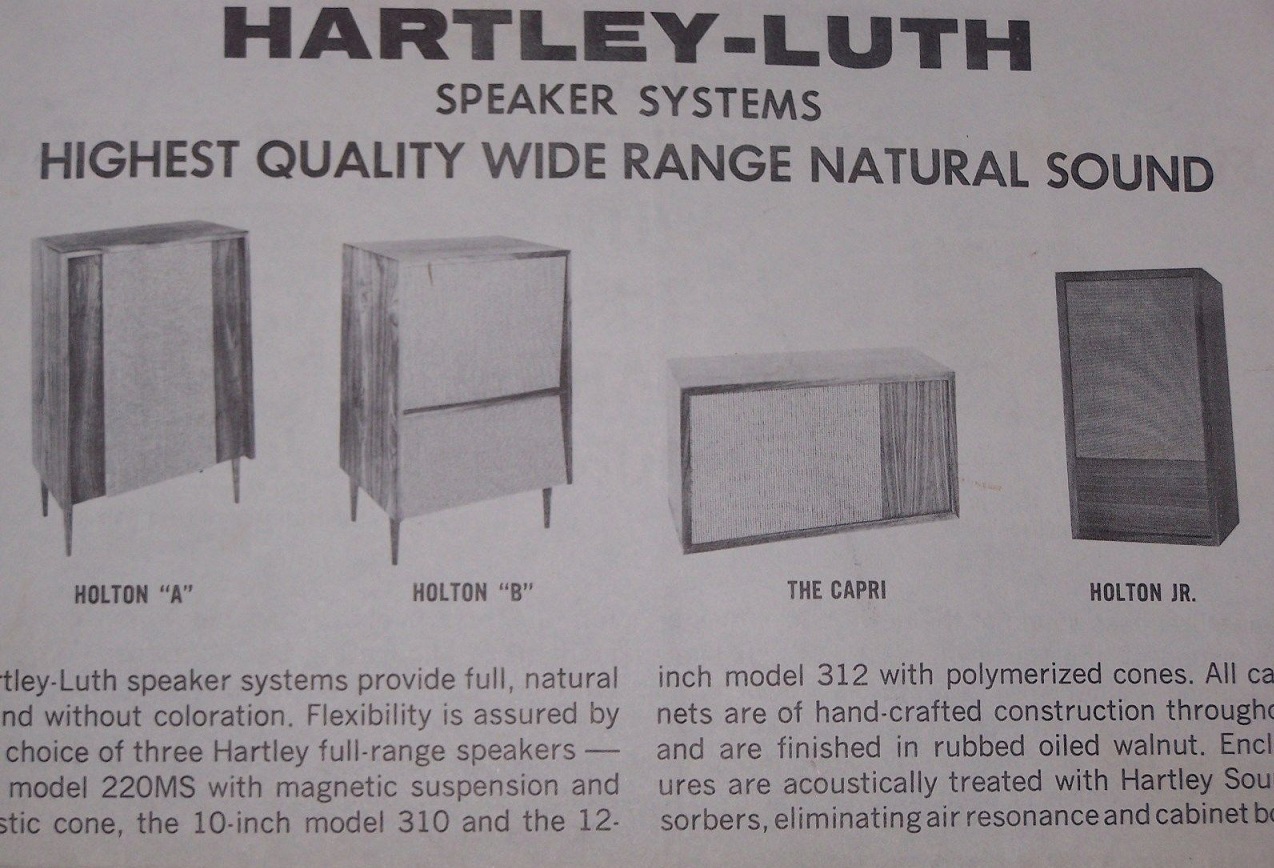

ホルトン”A”があるなら”B”もあるのか？・・・あるのです！
証拠を仕舞い忘れていました。

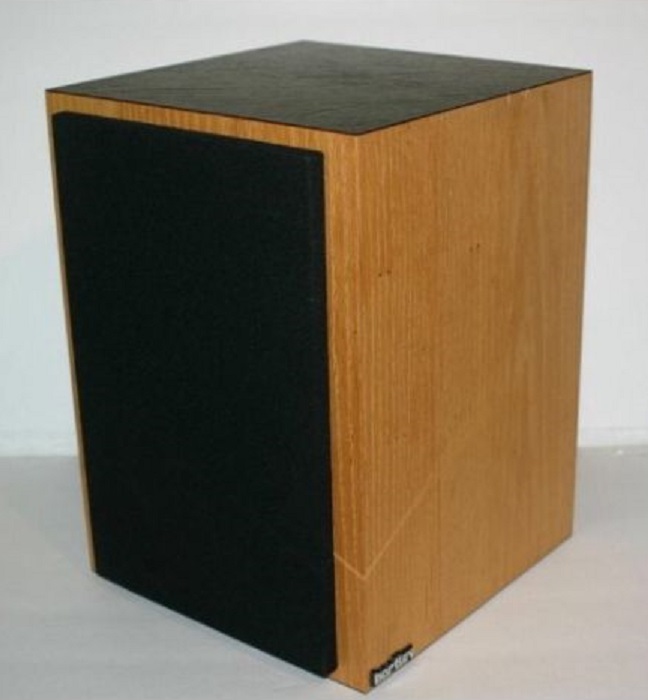

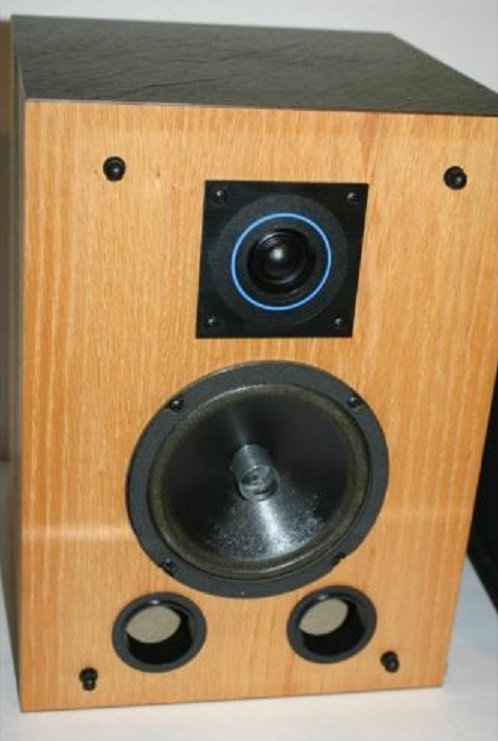

HARTLEY Compact Reference Speaker

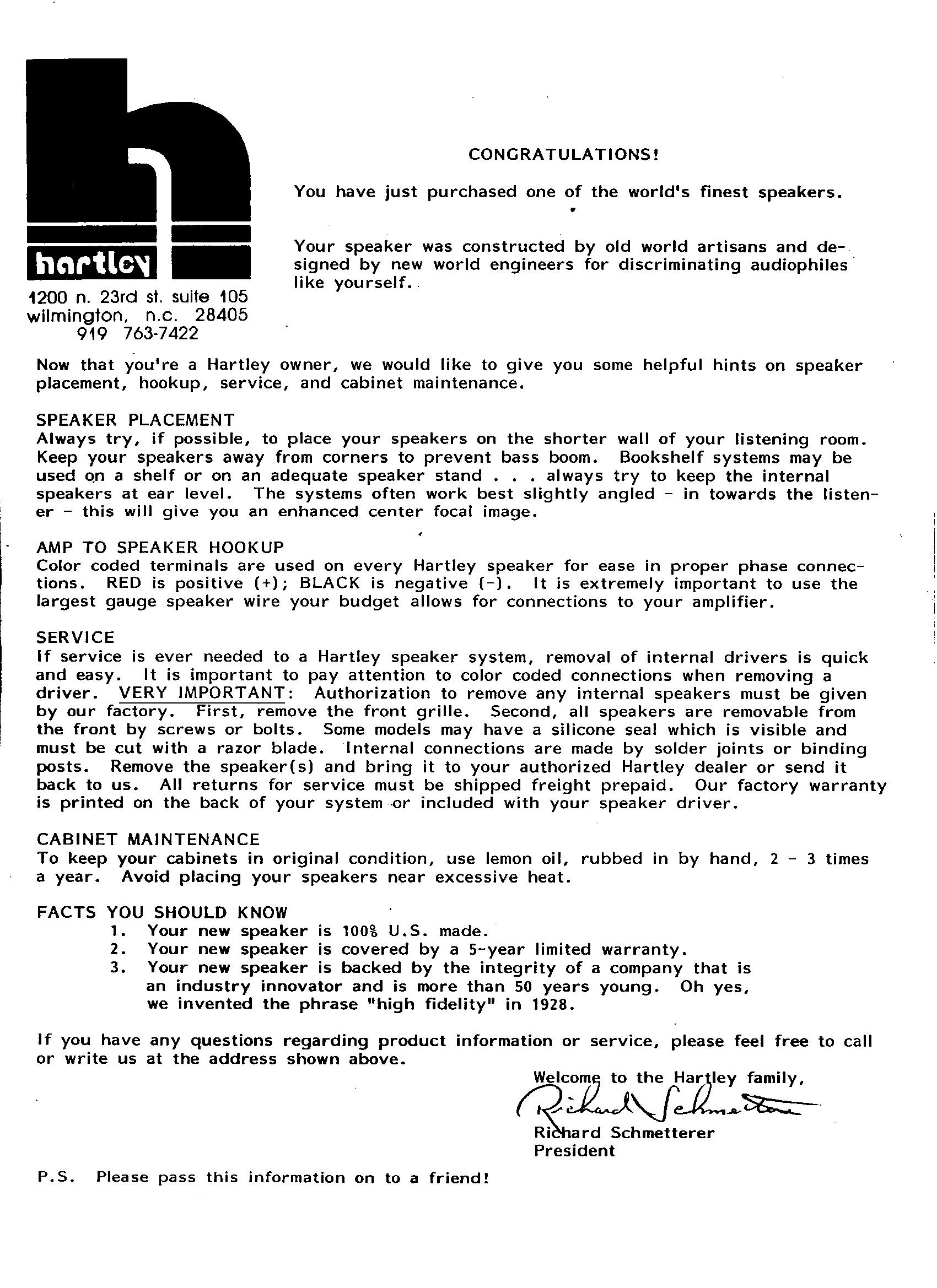

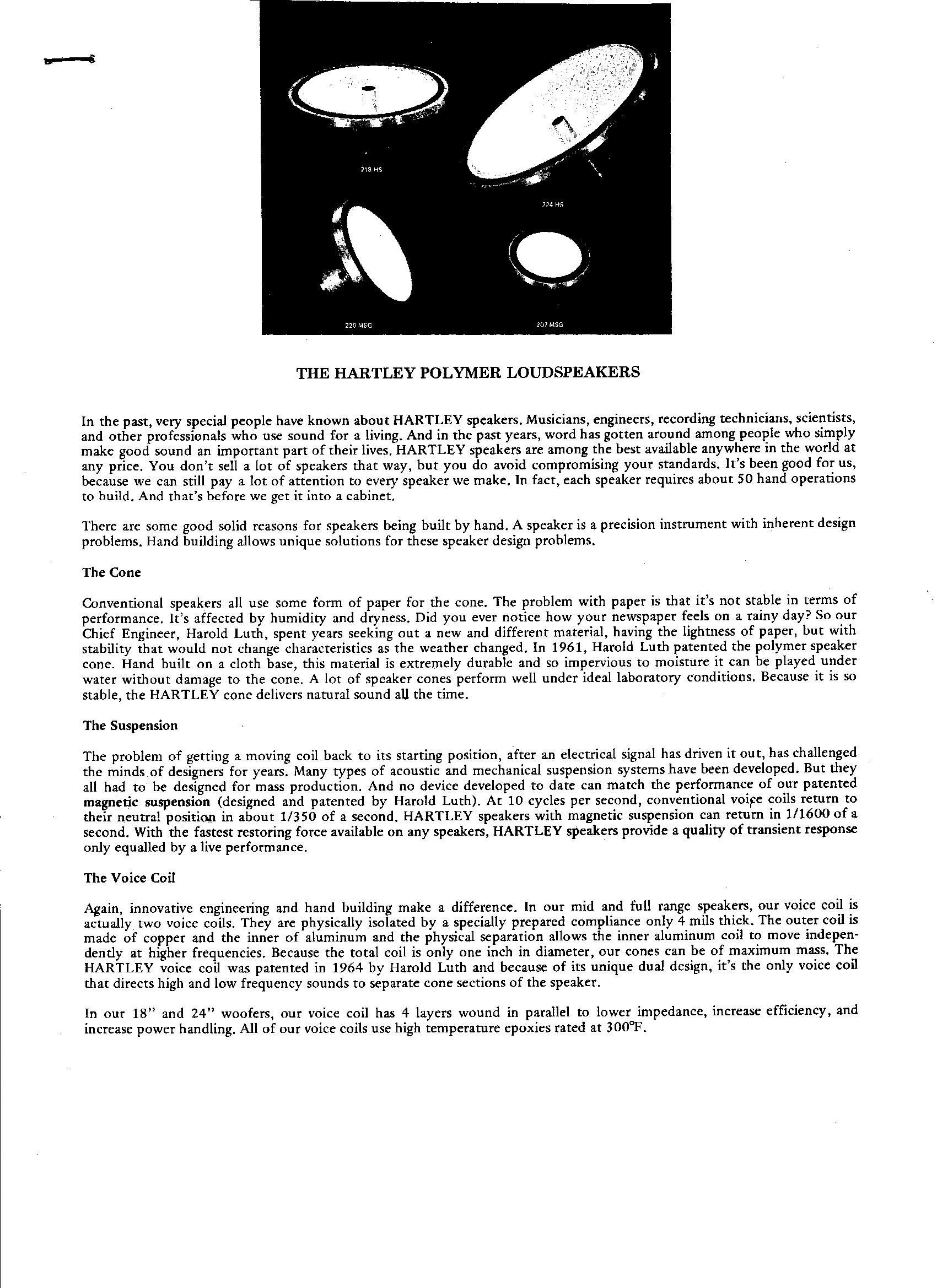

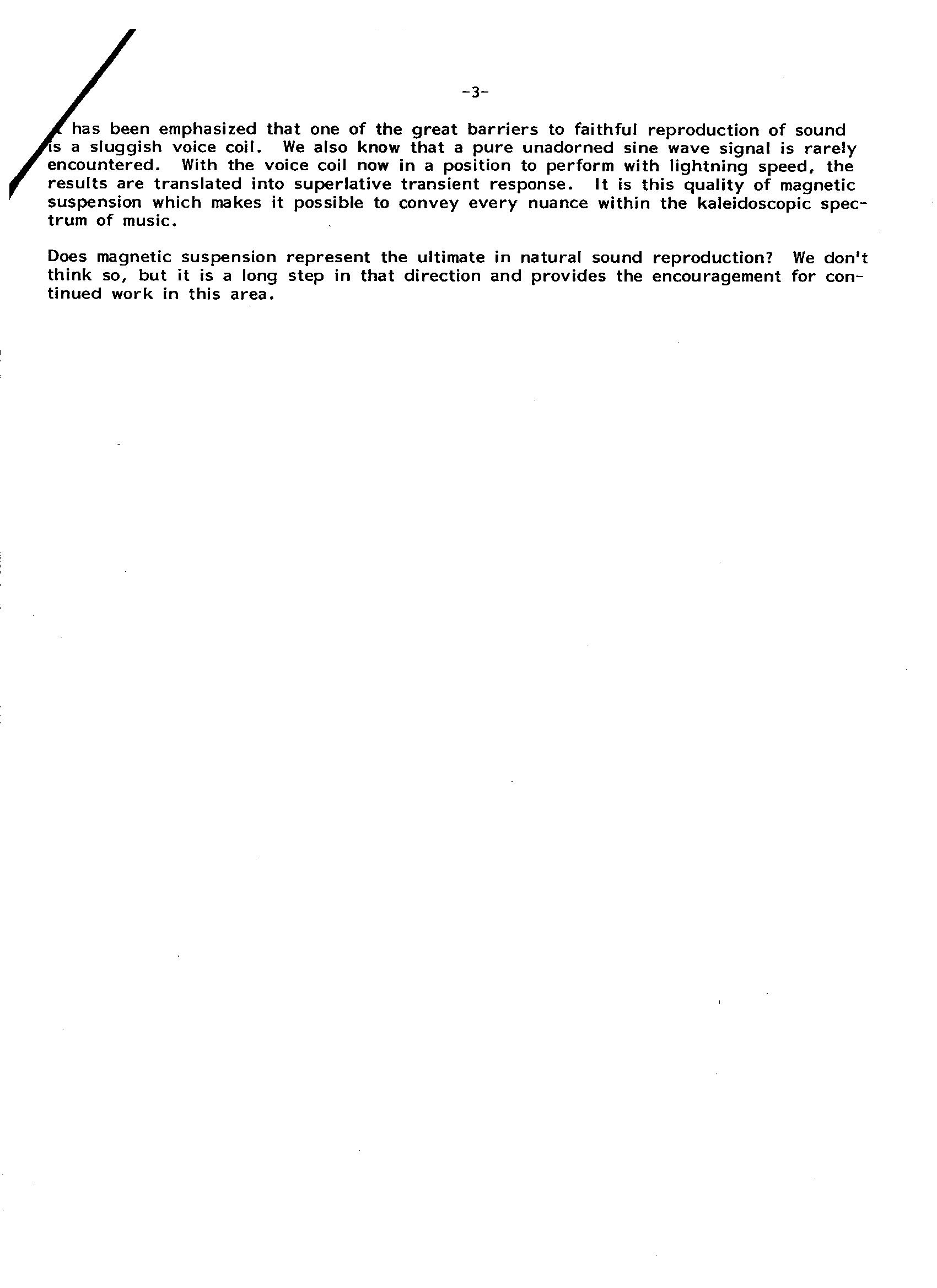

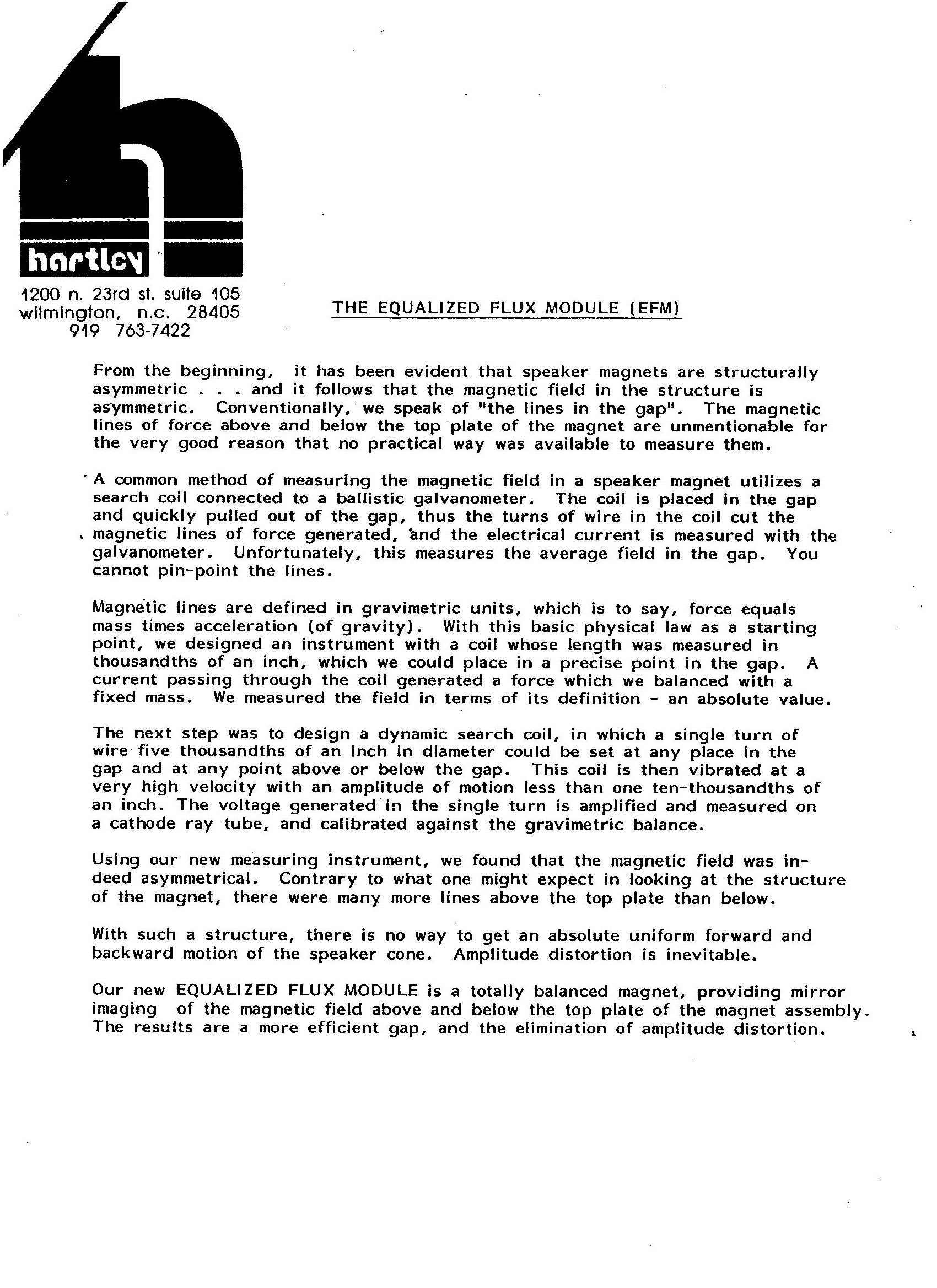

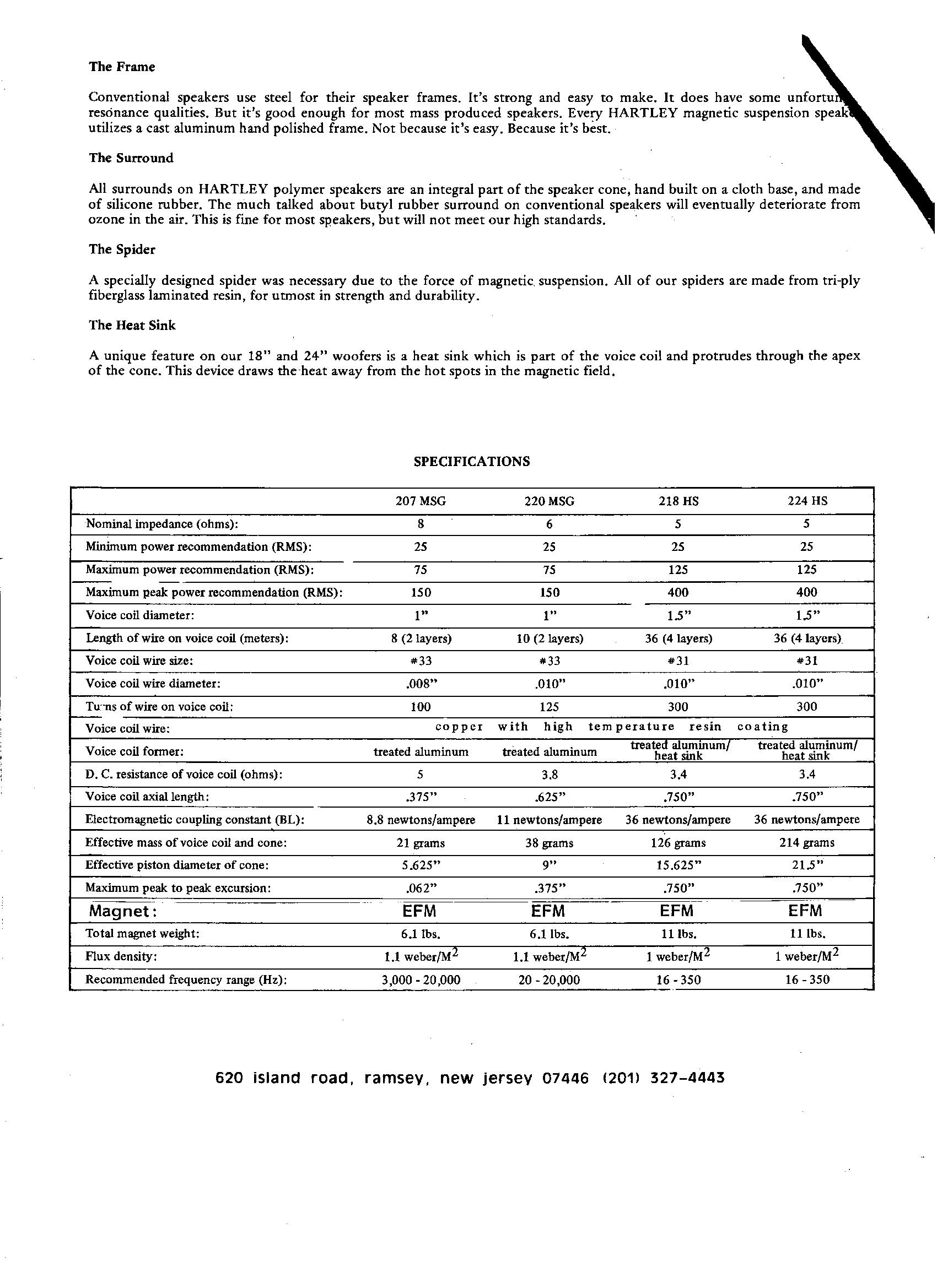

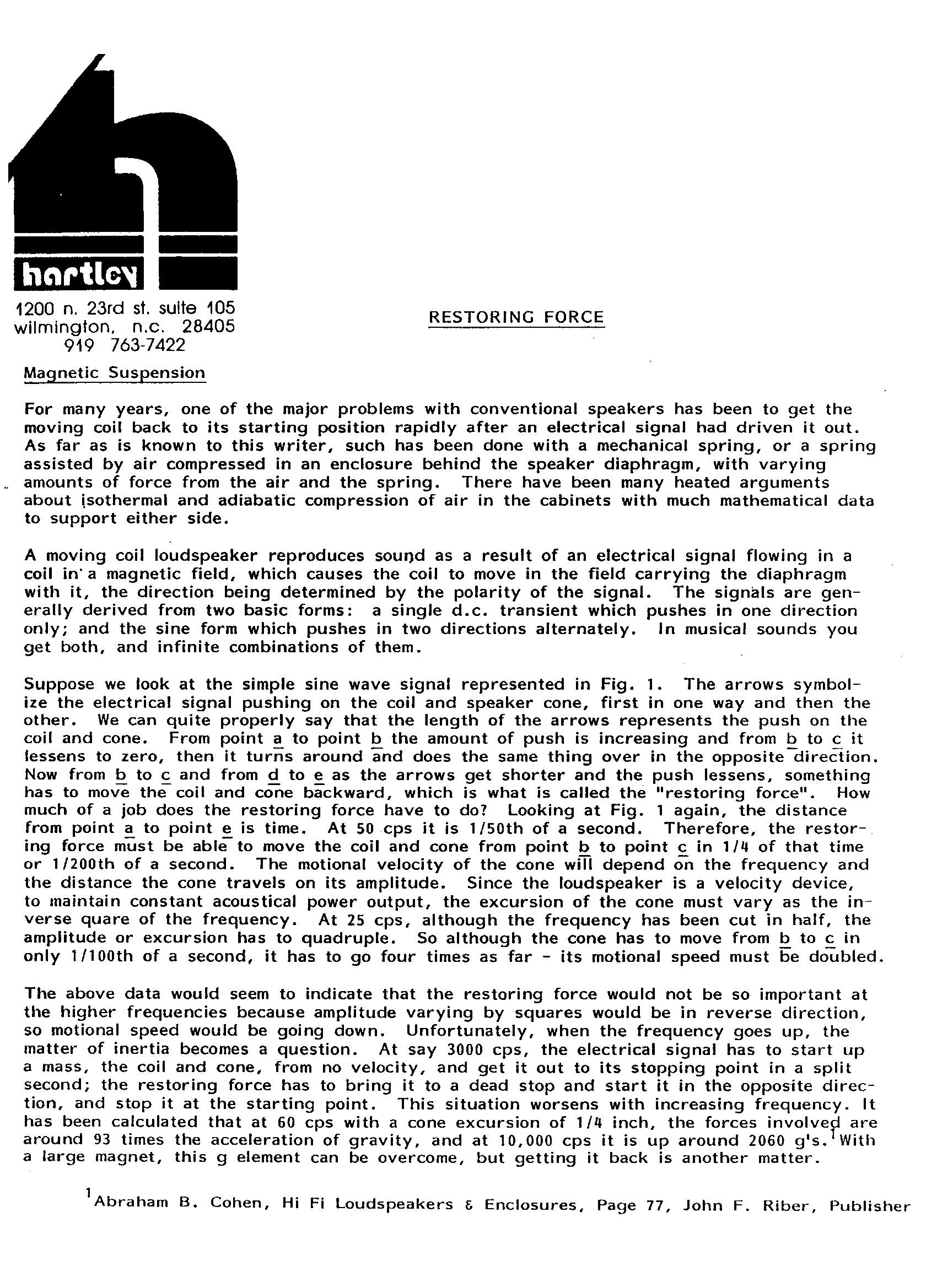

HARTLEY Information　1/3

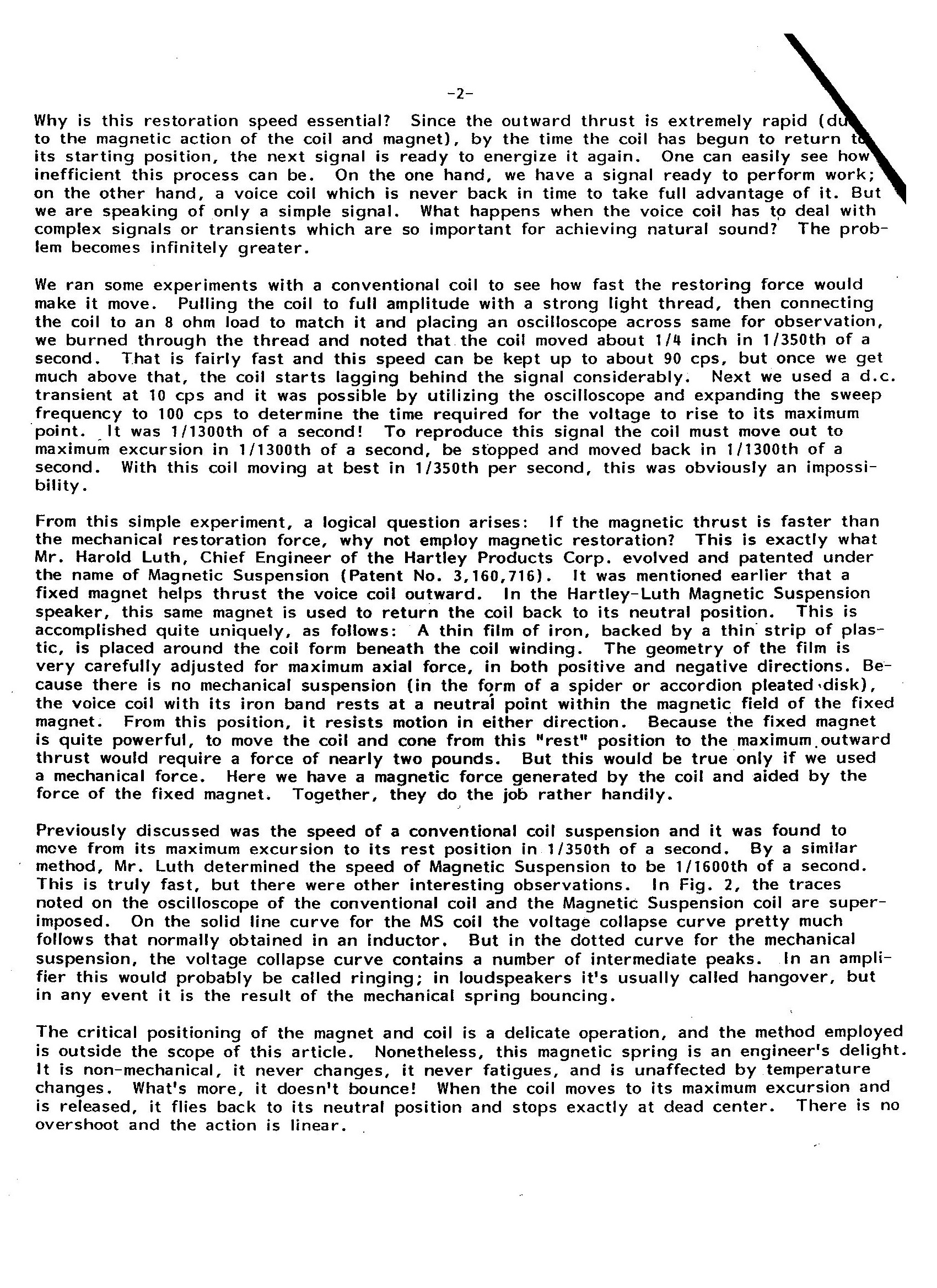

HARTLEY Information　2/3

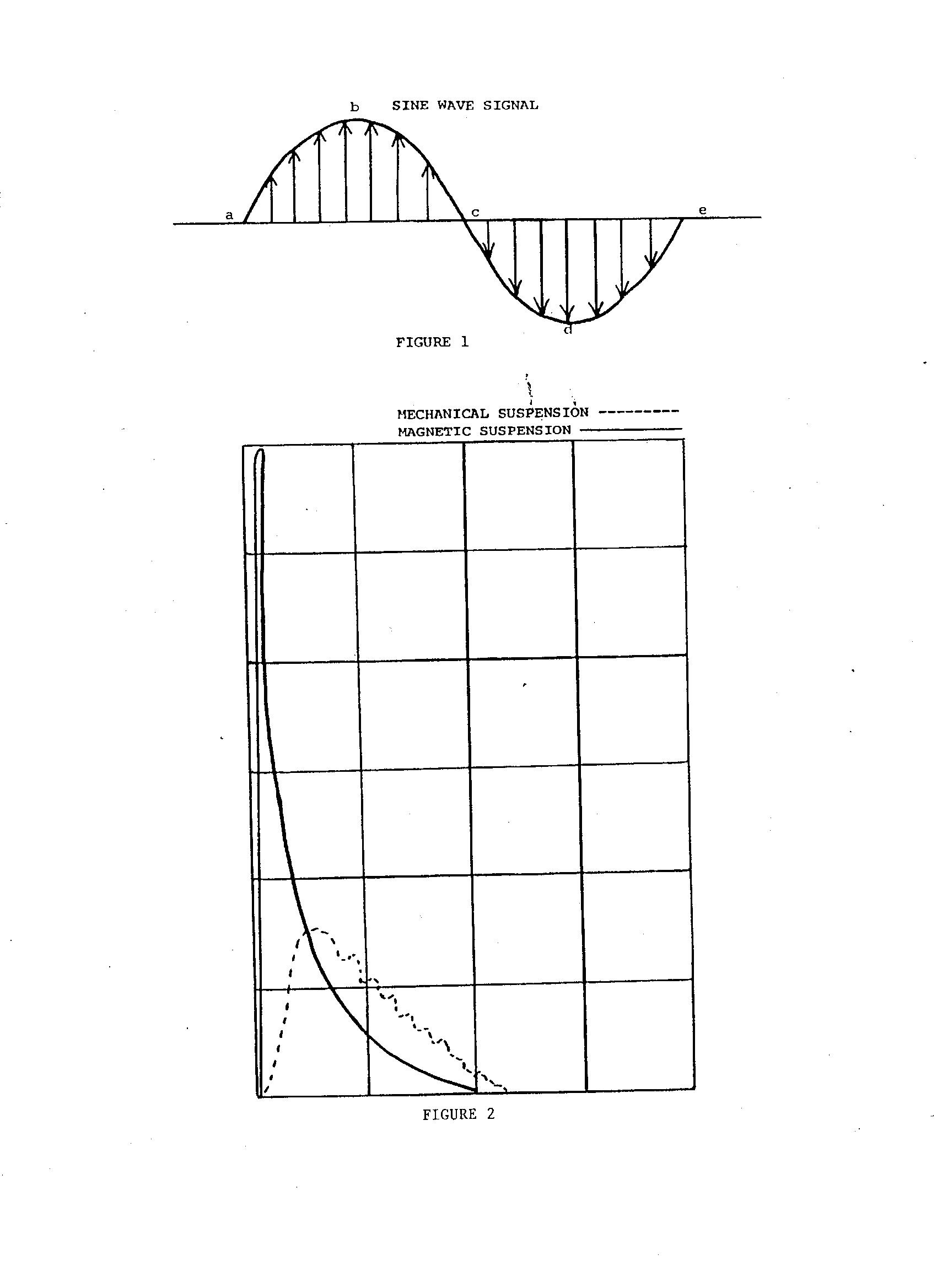

HARTLEY Information　3/3

HARTLEY-LUTH 310 High Fidelity Loudspeaker
310は初登場です。

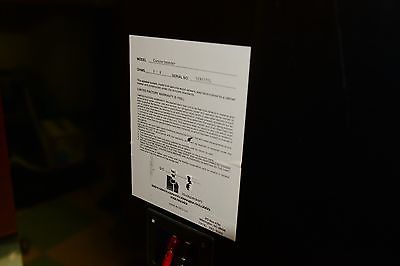

ただ単に"Concertmaster"と名刻された"Hartley"です。製造時期は日本代理店がなかった時代のものと思われます。

あら！？ツィーターがダブルなんですね。

こちらもebayだったかな？
今気が付いたんだけど、これウーファーが18インチですねぇ。

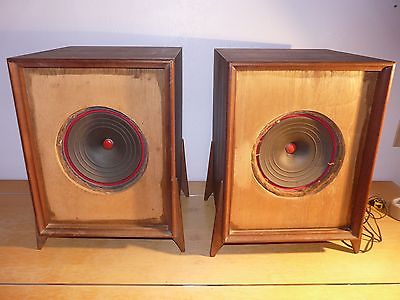

Vintage HARTLEY Speakers -FULL RANGE MODEL

HARTLEY 1959 の広告かな？？？

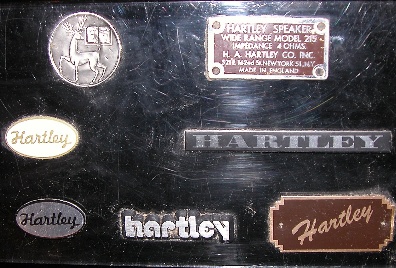

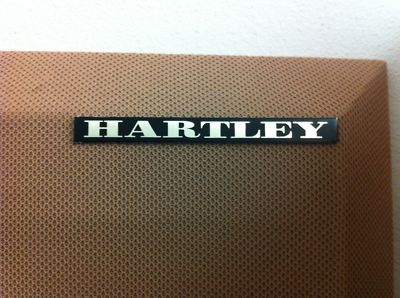

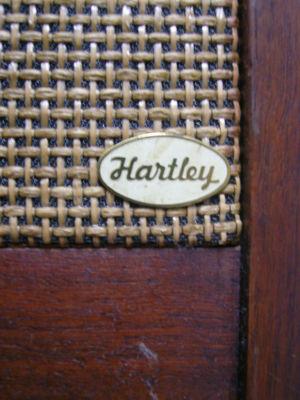

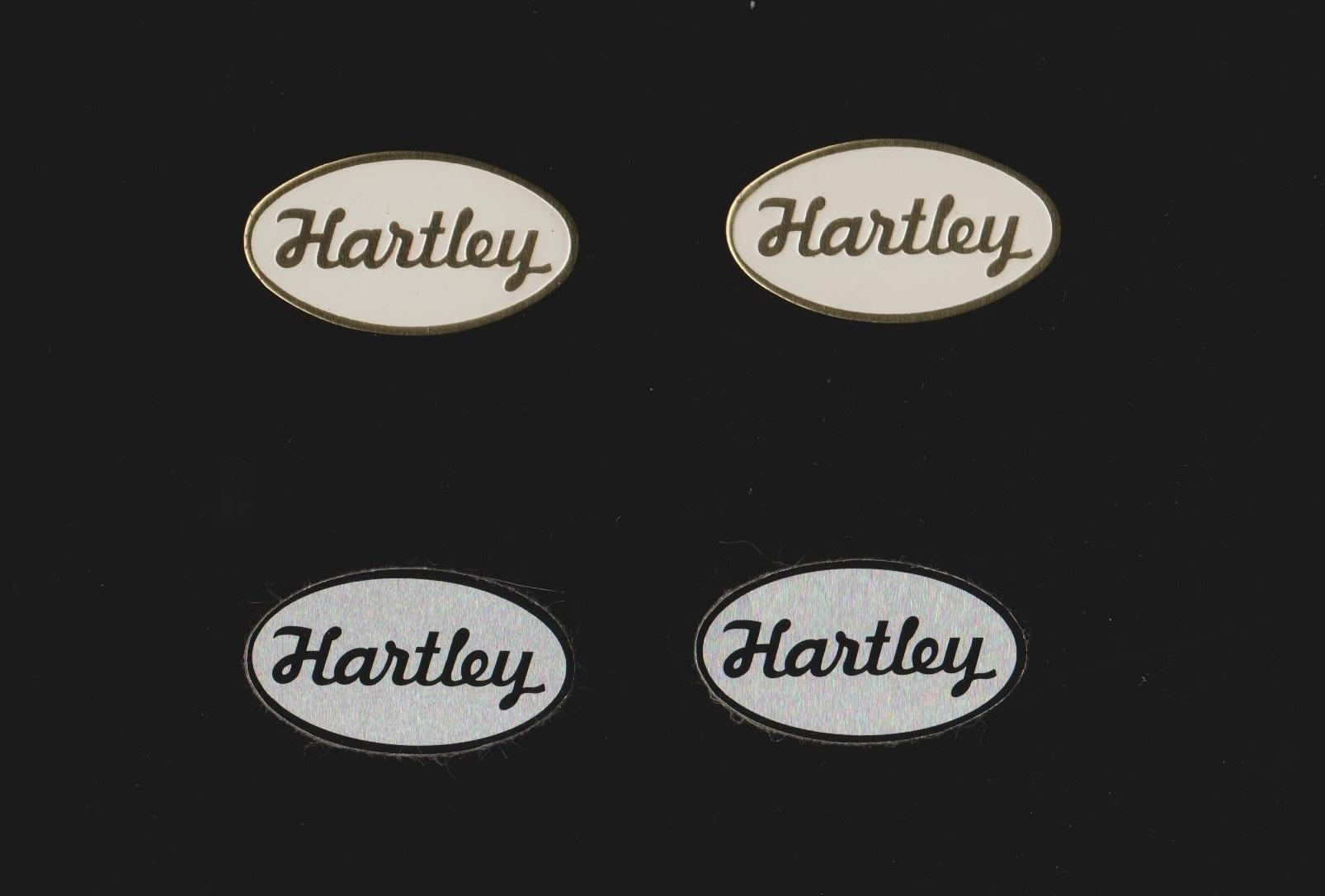

・・と・・・今日USAから届いたネームプレート。
