そうだ、ドローンを直してみよう!

こんにちは^-^

編集するのは久しぶりですね。。。



縁があって、ドローンの修理に挑戦することになりました。

何度かネジを外すことにもなるかもしれないので、各種ネジの締めトルク強さは、どれが良さそうかのデータ置き場所として利用することにします。



更新: 2021/02/11

ドローン修理用に・・・各種データ置き場



まず、下記のモチモノの測定結果です。(あくまでも参考値)



 右上:

 左上:

 右下:

 左下(今回交換予定のパーツ)



 ・・・とおもったのですが、交換前にパーツをあれこれ手いれるのもあれですので



 先に取り外し予定の左下アームを確認してみることにしました。



次にお借りしたドローン装置(E58)の特定結果です。

すでに他の方が筐体開封済とのことで、これも他の箇所のネジ締めの際の参考値です。



写真1
写真1:写真:下側アームのネジ位置5箇所 (プロペラ側1、背面側4)



 左下(今回交換予定のパーツ)#0ビットを利用

    プロペラ:

  背面1:0.02 N・mで締まらない、0.06 N・mで締まりかけた。

  背面2:0.02 N・mで少し締まった



  背面3:0.02 N・mで締まらない、0.06 N・mで締まりかけた。

  背面4:0.02 N・mで締まらない、0.06 N・mで締まりかけた。



・・・一番弱い 0.02 N・mで決まりですかね。。。





写真:

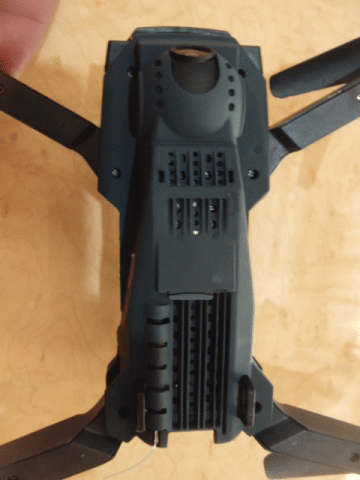

写真2:本体背面ネジ位置

本体背面1:0.02 N・mで締まらない
本体背面2:0.02 N・mで少し締まった
本体背面3:0.02 N・mで二回りぐらい少し締まった
本体背面4:0.02 N・mで四回りぐらい少し締まった
本体背面5:0.02 N・mで二回りぐらい少し締まった
本体背面6:0.02 N・mで五回りぐらい少し締まった

・・・もしかして、本体は0.02 N・mでも 少し締めすぎかもしれません。。。

本体はロックかかる前に止めてみようかと思います。

こればかりは感覚になりますが。。。



ここまでが下準備ですかね。

あとは動画撮影準備して、一発取りの修理してみようかと思います^-^
ある意味いまはやりのFirst Takeとでもなるのでしょうか^-^;;;



さらに新規購入した、(E58 Pro)の測定結果は後日。。。























更新: 2021/02/11

過去のレビュー内容

おものだちが所有していて、ずっと気になっていたものです。
ノートPCなどの精密機械用のトルクドライバーになります。

トルクドライバ、ご存知ないかたのために、動画も作成してみました。
こんな感じにネジを締めることができます。






このドライバーをもちいることで、以下の効果が期待できます。

 ・ネジの締めすぎ、締め付け不足が解消されます。
 ・ネジの締めすぎによる素材の破損が防止できます。
 ・ネジ山・ネジ溝をつぶさず、一定のトルクで連続作業ができます。

付属しているビットの種類は以下の 15個です。

  ー     :1.5、2.0、2.5、3.0mm
  +     :#00、#0、#1
  六角   :0.71、0.89、1.27、1.5mm
  トルクス :T5、T6、T8 (T8は穴付)
  フチナシメガネ用:2.5~2.6mm/2.2-2.4mm

付属のケースもシンプルかつ軽量で気に入ってます。

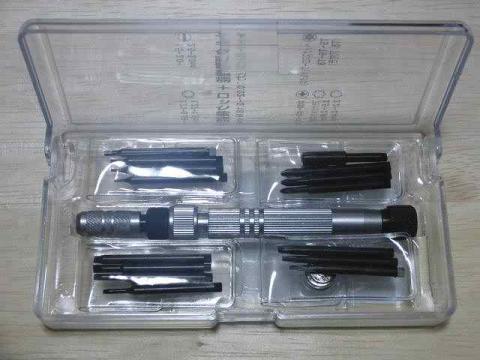

写真1:ケース内部
写真1:ケース内部


このトルクドライバーで設定できるトルク値は0.02N・mから0.18N・mです。

写真2:設定できるトルク値
写真2:設定できるトルク値



そのうち、甥っ子が小学校にあがった際に、おもちゃの修理等は私が請け負うことになりそうなので、このドライバーつかってかっこよく修理してみたいと思ってます。

  • 購入金額

    3,480円

  • 購入日

    2010年05月頃

  • 購入場所

    千石電商
