FoxconnのＡＴＯＭベアボーン当選しました。

ワクワクしながら待っていたところ、今日無事に届いたので
さっそく開梱してみました
まずは届いた物のチェックを･･･。

同梱物は本体、スタンド2個、ドライバーCD、ネジセット、
簡単な説明書1枚、SATAケーブル2本です。
本体の電源ケーブルは中に入っていました。
（写真２）

さて、組み込む部品です。
メモリーはデスクトップ組み換え用に買っておいたＤＤＲ２－８００
（１ＧＢ２枚のデュアルチャンネルセット）を１枚流用することにします。
手持ちのＨＤＤは組み外し品は全てＩＤＥのため、変換アダプタを
調達しないとダメみたいです。
そのため、寄せ集め素材で・・・と思っていましたが、
やはりWindows７を少し試してみたいのでHDDと光学ドライブは
調達することにしました。新品買い増しはこれだけです。
HDDは５００ギガのHGSTのSATAドライブ（HDP7250GLA360）を、
光学ドライブはLGのスーパーマルチ（GH22NS40）を購入しました。
（写真３）

早速組み立てです

まずサイドパネルを外し、フロントパネルを外し
（勿論、スイッチ系ケーブル抜いてます）
ドライブベイを外し（カードリーダーのUSBケーブル抜きます。）
ここまでやって、ようやくシャドウベイが見えます。

筐体分解のために外すねじも、サイドパネル1箇所、ベイユニット2箇所と
少ないので、組み立てやすいかなと思いました。

最初の組み立ては、メモリーを慎重に組み込むことです。
少し左右のレバーの戻りが悪い気がしますが、バキっといかないように
慎重にぐいぐい押し込みます。狭いので、うまくはまったかが解りにくい
のも難点に思えました。

次はハードディスクの装着。
電源ユニットが干渉をして、簡単には入れられませんが、
片側づつ押し込んで、スライドさせます。
ここも少しケースサイズに余裕を持たせれば、組み込みも
楽になるかなと思いました。ちなみに、ドライブは上下逆
にして組み込みます。

光学ドライブは比較的すんなりとベイに固定できました。
シャドウベイの組み込みが手間取りましたが
（フロントパネルのケーブルを繋いでから取り付けたので
フロントカバーが少し邪魔になり、ベイ固定ネジを回しづらい
状況でした）

マシンはあっけなく完成。Windows7とUbuntu、
そしてWindowsXPを導入し、ホビーユースでどこまで使えるかを
試してみようと考えています。（写真1）

気になった点ですが、スペック上の点として、グラフィック性能が
低い割に拡張スロットがPCI-E16xでないことと、拡張インターフェイスが
ＩＤＥ無しということが個人的に残念に思えました。

余剰パーツで組んでいくというコンセプトとして、S-ATAの光学ドライブが
ようやく普及しはじめた現在では、まだIDEインターフェイス廃止は
時期尚早だったと思います。
余っている光学ドライブはIDEがまだ多いと思われますので、
そういったドライブを有効利用できるようにしてもらいたかったと思います。

拡張スロットですが、９４５Gのグラフィック性能は、後継となるG3ｘやG4ｘ
チップセットのグラフィック性能と比べるとかなり劣る部分があるので、
外部ロープロファイルGPUカードでそこを補強できればよかったと思います。
Windows７βでの使用時、診断スコアが３．０以上で基本推奨ラインのところを2点台でした。
正直、Windows７が快適に使えるか不安です。

現状でもPCIスロット対応カードにより、ある程度の拡張は可能ですが、
PCIスロットでの拡張では、利用できるカードも制限されますし、
CoreシリーズのCPUを搭載できるベアボーンに比べ、グラフィックチップ
も限定されたものとなり、カスタマイズの幅も制限されてしまうと思います。

後続製品では、マザーボードのチップセットとして
DirectX9.0C対応の３Dグラフィック性能やマルチメディア・動画処理
支援性能で９４５Gチップセットより優れる、nVidia社製のatom向け
プラットフォーム「ION」対応チップセット「GeForce9400M」の採用、
拡張スロットにPCIExpressx16あるいは、ユニバーサルスロット仕様の８ｘ
スロットを搭載し、PCIExpress対応ロープロファイルグラフィックカードを
拡張できるようにする等の、基本的なオンボード３D性能向上、
グラフィックカード拡張性の向上をお願いしたいと思います。

動作中の状況としてはケース吸気ファンも電源ファンもかなりの風量
があり、問題ないという感じです。音もいたって静かで気になりません。
PCIバスにグラフィックカードを搭載すると少しうるさいように思える程度です。

ファン周りで気になった点として、サイドパネルの吸気ファン付近のスリットが
大きく、ホコリも筐体内部に取り込んでしまうように感じました。
ここは市販のフィルタが取り付けられるような工夫があればいいと思いました。

ケースサイズは、作業のしやすさから、もうすこし余裕があったほうがいいのかなと
思いました。
特に、PCIバスと電源周りは非常にギリギリのスペースのため、
PCIバス用グラフィックカードを搭載した場合、電源ファンとグラフィックカードの
ヒートシンク・ファンが干渉してしまう可能性があります。
実際、後から搭載したグラフィックカードのファン部分の張り出し数ミリが
電源のファンの張り出し部と干渉し、微妙ですが斜めに刺さる状態です。
グラフィックカードにねじれのストレスがかかるので、ここの部分は最低でも
改善してもらいたいと思います。

あるいは、電源自体を筐体外に出してしまえる、純正のACアダプタ化改造キットを
オプション品として用意してもらえればPCIスロットの干渉の解消とさらなる静音化も
進めていけるかと思います。

ここさえ改良してもらえれば、低価格自作デスクトップ機
（ちょっとしたゲームや動画再生機）としても充分に通用
するのではと思います。

コメント (20)

squareさん

2009/02/28

月夜叉一穂さん、当選おめでとうございます。

Ubuntu楽しみにしてます。
月夜叉一穂さん

2009/03/01

とりあえず半日経過です。
Windows７のインストールはあっけなく完了。
Wubiによるubuntuインストールは、MBRがVistaとは別物なのか、
７以外は認識せず。

週刊アスキーさんの増刊（カンタンubuntu）を見ながら、
７上からEasyBCDによるブートメニュー編集を行いましたが、
GRUBがありませんと表示され失敗。

無料のパーティション変更ツールを使用して、２５０GB×２に変更、
Wubiによるインストールを試みましたが、これまた7のブートローダーが
認識せず。

これを試行錯誤で十数回繰り返した結果、ついにはHDDのパーティション
がおかしくなってしまいました。
（Cドライブのほかに２００MBのNTFS隠しパーティションが出来ていて、
本来sdr1にならなければならない７のシステム領域がsdr2として認識
されていました。隠しパーティションはパーティション変更ツールでも削除できません。
フォーマットツール持っていないので、きちっとしたパーティションが区切れません。）

７のインストールもフォーマットしていないHDDに直接インストールしています。
結局、β版の７とubuntuのデュアルブートは不可能かもしれません。
また改めて挑戦してみたいと思います。

写真1枚目は導入直後、

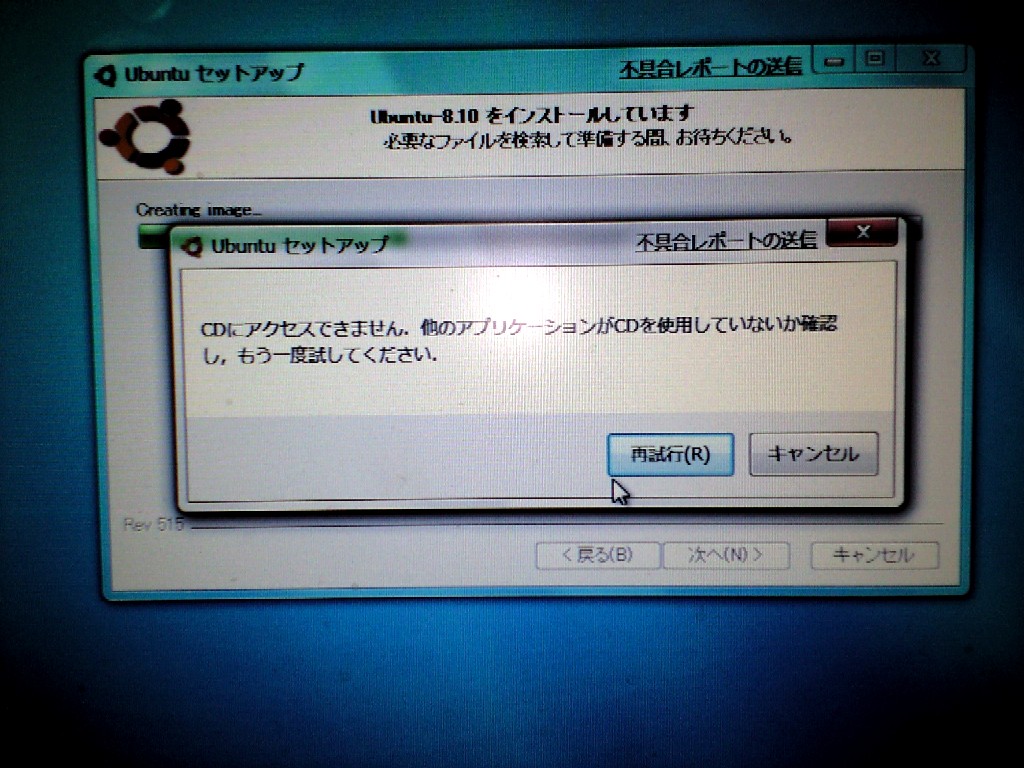

2枚目はブートCDからのWubiインストールで頻発するエラーダイアログです。
月夜叉一穂さん

2009/03/01

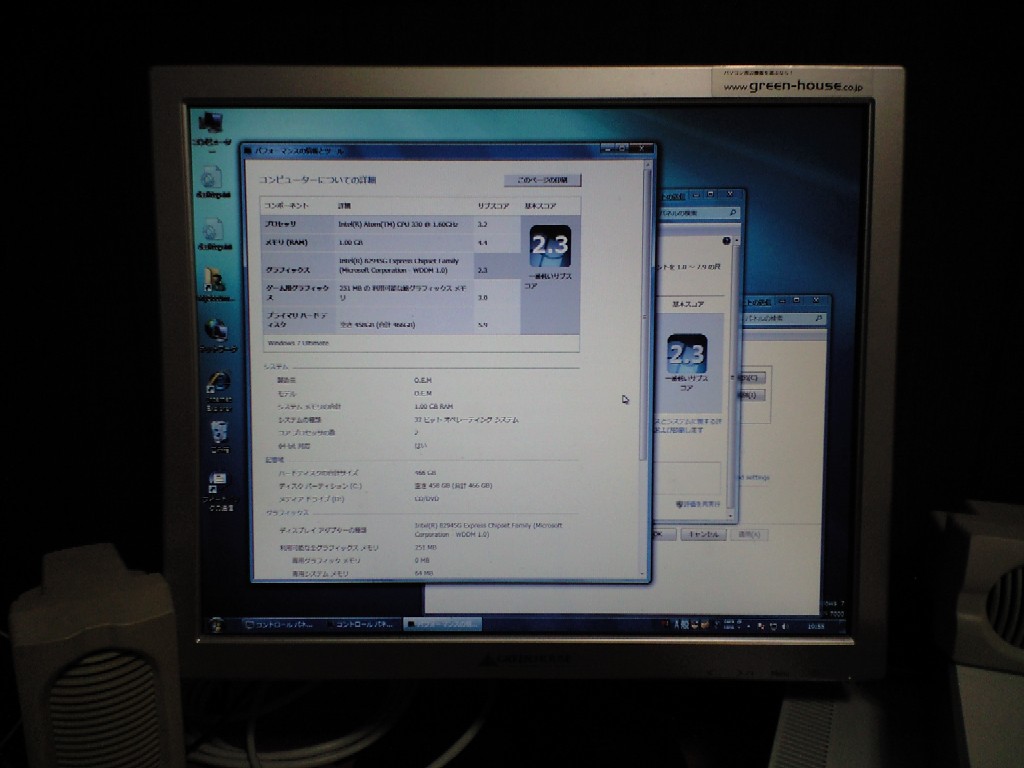

やはりというか、７でのシステムパフォーマンススコアの
最低点はグラフィック性能でした。
デュアルコアatomは3.2と、2.4ギガ程度の
シングルコアセレロンと同じくらいの性能はあるので、
ストレスは感じないと思います。
月夜叉一穂さん

2009/03/02

Windows7を一旦完全にアンインストール、まっさらにして
Ubuntu8.10をインストール、運用してみました。
驚くほどなにもなく、サクサクと動作しています。

メディアサーバーにするため、ソフトは音楽エンコ、動画再生、
リッピング、DVDライティングソフト中心に構成しました。

CDからのリッピングで少し気になった点があります。
MP3（lame）で標準リッパーによるリッピングをしたのですが、
ドライブのスピンアップ（回転）から10秒ほど読み込んで停止、
（6～８秒ほどたって）またスピンアップ～停止を繰り返しながら
読み込むため、音楽CDのデータ化に非常に時間がかかります。

命令を処理しやすい順序に並べ替えて処理するPentium4や
Coreシリーズとは違い、atomはそのまま命令を順番に流す
方式のため、そこがネックになっているのかなと感じました。

リッピングに標準付属していたソフトとLameのコーデックを
使っているので、別のソフトを使ってみると違うかもしれませんね。
そこのところをまた、追々検証してみたいと思います。
月夜叉一穂さん

2009/03/02

今までに撮影した写真を。

（Ubuntuデュアルブート導入編）

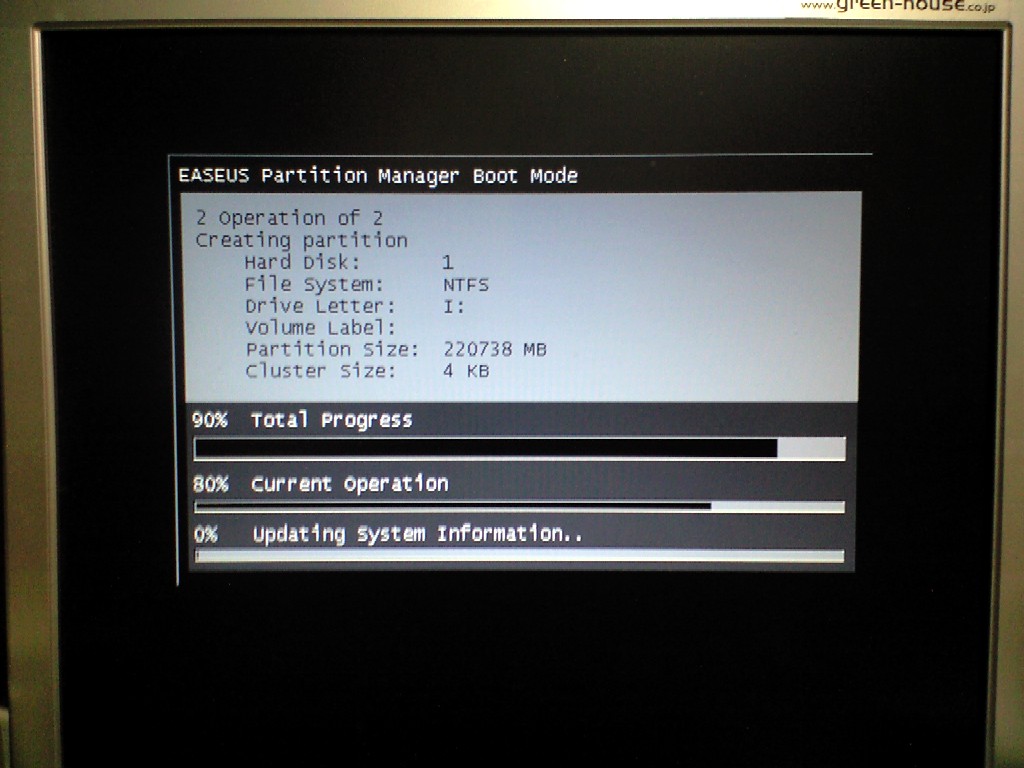

1枚目：ｕｂｕｎｔｕ導入用に、Windows7βのパーティションを
EaseusPartitionManagerでガシガシ変えながら試行錯誤中。

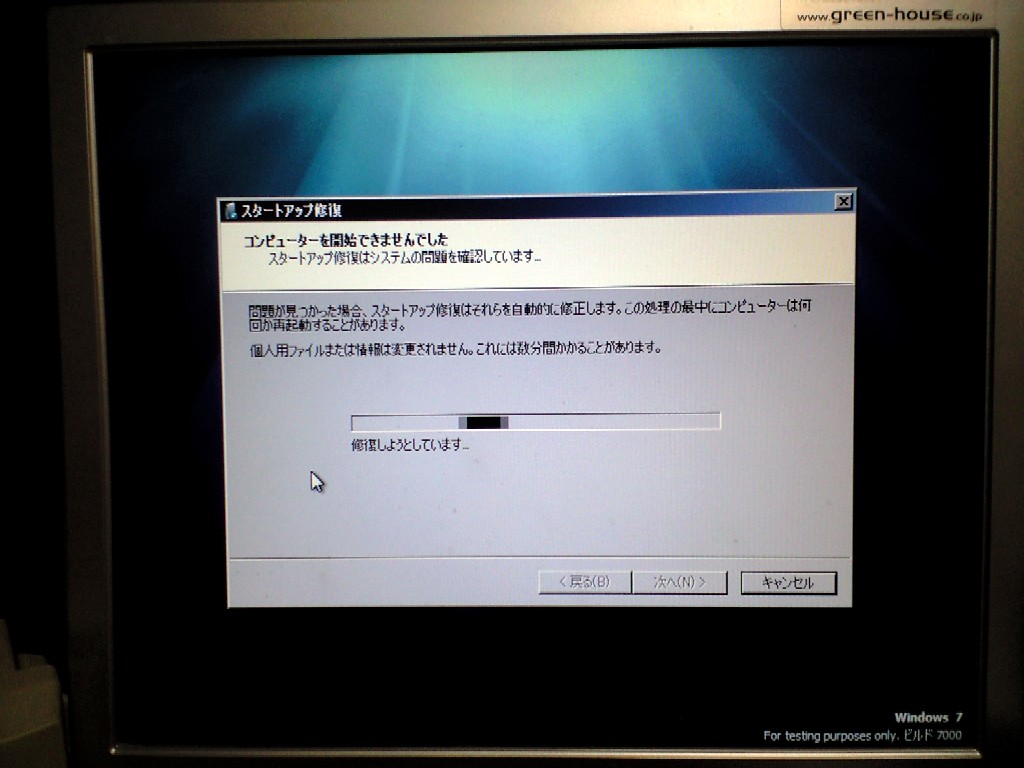

2枚目：数回行っていたら結局ubuntu側のMBRがおかしくなりました。
修復機能でもお手上げ、システムの復元の復元ポイントも作成されておらず、
八方塞に（でも７はちゃんと動作する）

3枚目：結局７全消し（フォーマット）して、Ubuntuのみをクリーンインストールしました。
月夜叉一穂さん

2009/03/02

（組み立て編）

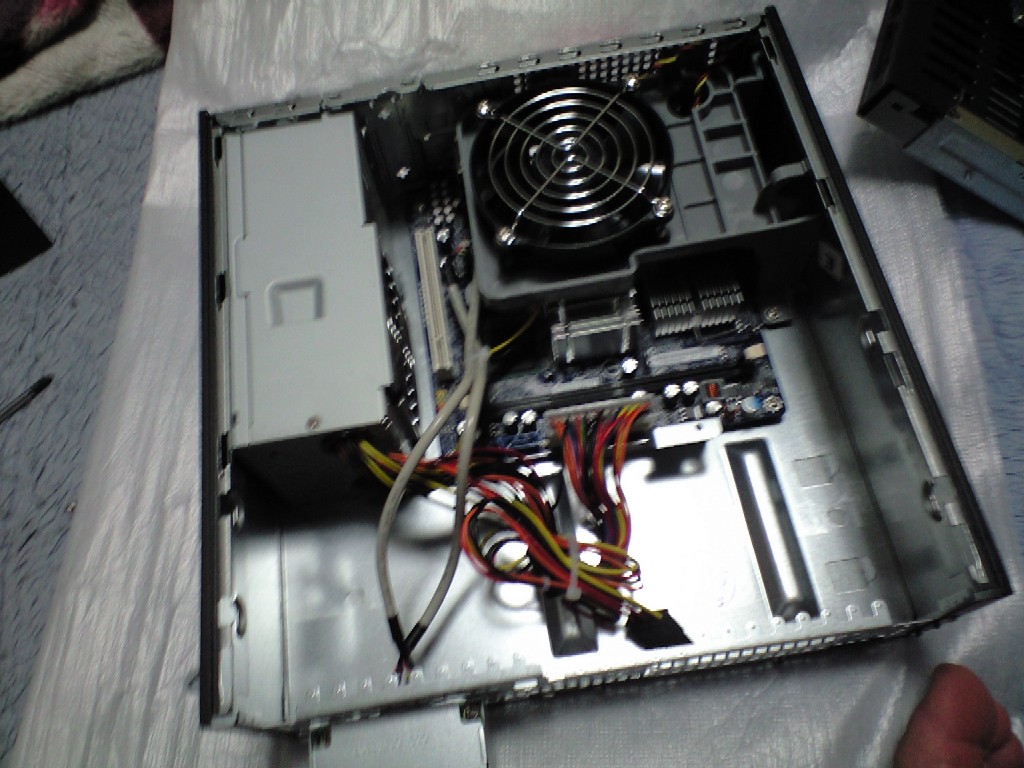

1枚目：ドライブベイとフロントパネルを完全に除去するとこういう感じです。
電源ユニットの細長さがよくわかります。
他のモニターさんが実践されているように、電源のACアダプター化加工
をすると余裕を持って組み込み、メンテが出来るのではないかと思います。
吸気ファンのハウジングがかなり大きく、マザーボードの大部分を覆っています。
ハウジングのファン側の張り出しがほとんどないので、ケースのカバーとの間に
隙間が出来ています。ホコリがマザーボード側にも流れそうで正直怖いです。

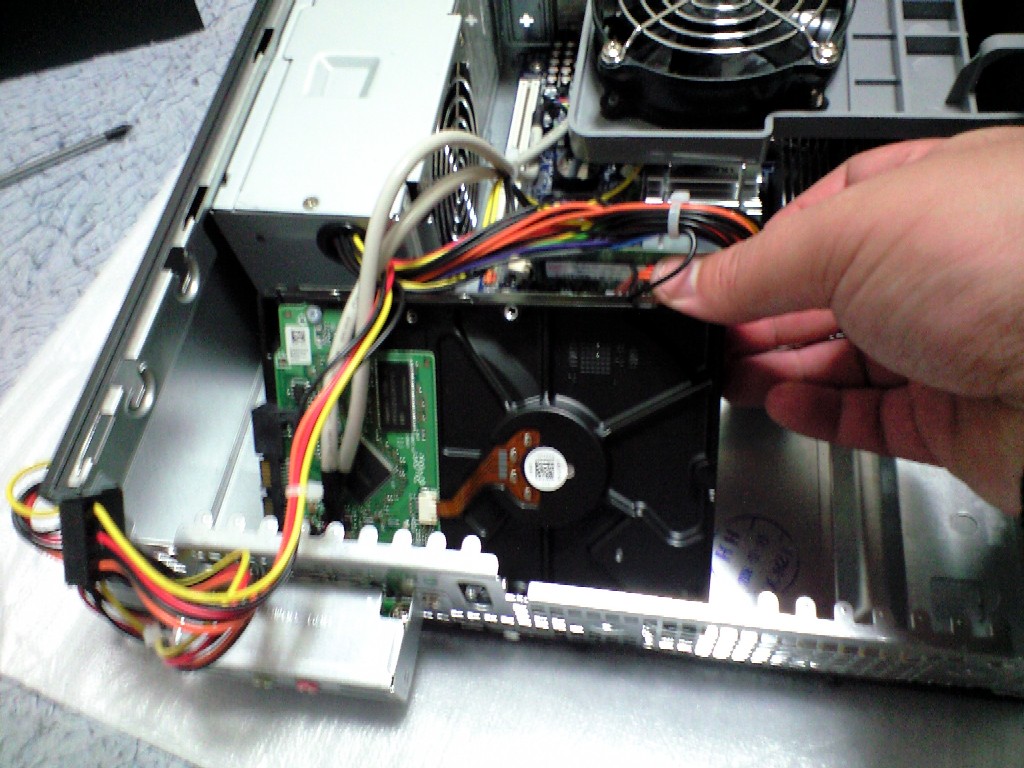

2枚目：細長い電源のため、HDDは入れにくいです。
写真のように傾けて入れて、一旦ケース底においてから、スライドでシャドウベイに
持っていくと入れやすいかと思います。
月夜叉一穂さん

2009/03/02

（Ｕｂｕｎｔｕ運用編）

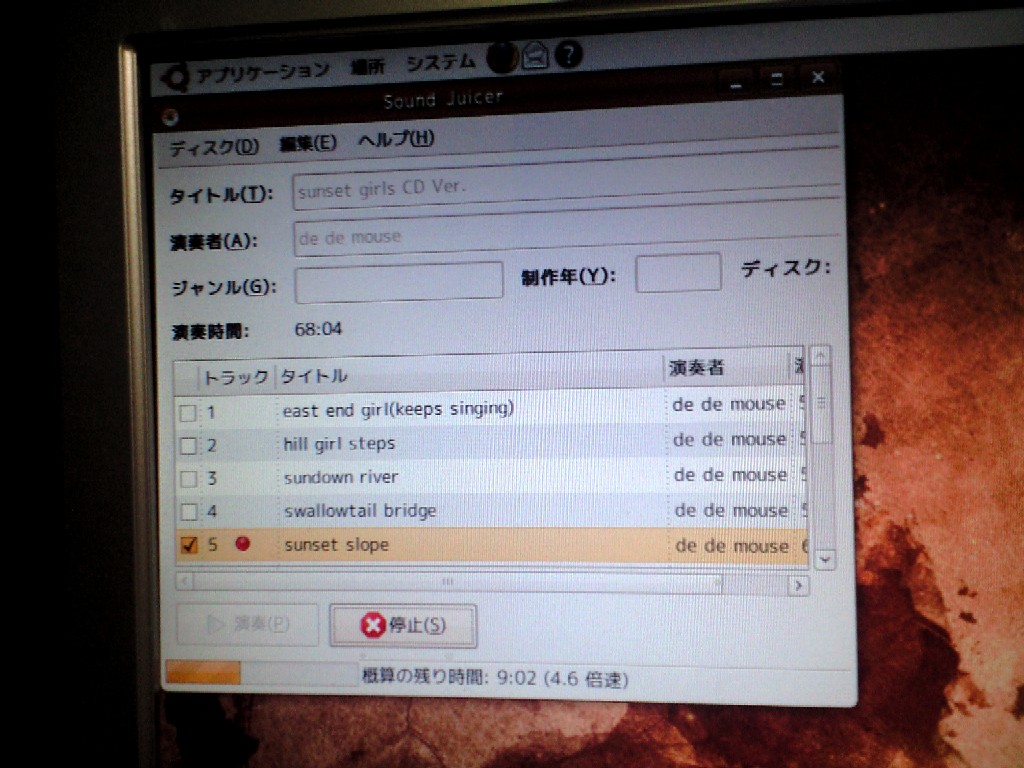

ＭＰ３のＣＤからのエンコードも行ってみました。
WindowsXPマシン（Pentium4 521）の場合、全てエンコード
するまでにだいたい３～４分あれば済むのですが、
Ubuntu下（atom330）でエンコードを行った場合、最低でも
１０分かかると表示される結果に。
実際、かなりの時間待たされました。
atomはデュアルコアでもマルチメディア方面は苦手のように思えます。
squareさん

2009/03/04

Linuxの中ではマルチメディアに強いとされているUbuntuでもマルチメディア系アプリはしんどい感じなんでしょうか？
月夜叉一穂さん

2009/03/04

CDリッピング（エンコード）は、ドライブの読み込みは速い
（スピンアップのモーター音から想像）ものの、
atomが効率よりもコストを重視したインオーダー方式のCPU
のため、エンコードでもたついているという感じです。

結果として、UIでの表示も「低速で読み込みんでいる」
というようになってしまっているのではないかと考えています。

Pentium５２１のミドルタワー機にもubuntuをWubiインストールしていますが、
こちらでのエンコードはかなりスムーズだった気がします。
（9600GTのグラボを搭載しているなど、性能的にもかなり違いますけれど）

まだ音楽や動画の再生は試していないので、そちらのほうも試してみたいと思います。
月夜叉一穂さん

2009/03/06

ubuntuでGUIなベンチマークを使いたくてソフトを探すも見つからず、
数日間涙目状態になっていました。
（コレがホントにみつかりません。ググろうが出てきません。）
Windowsみたいにダウンロードでサクッとカンタンに使えるOSかなと
思っていましたが、やっぱりLinux、敷居はやっぱり高かった・・・・

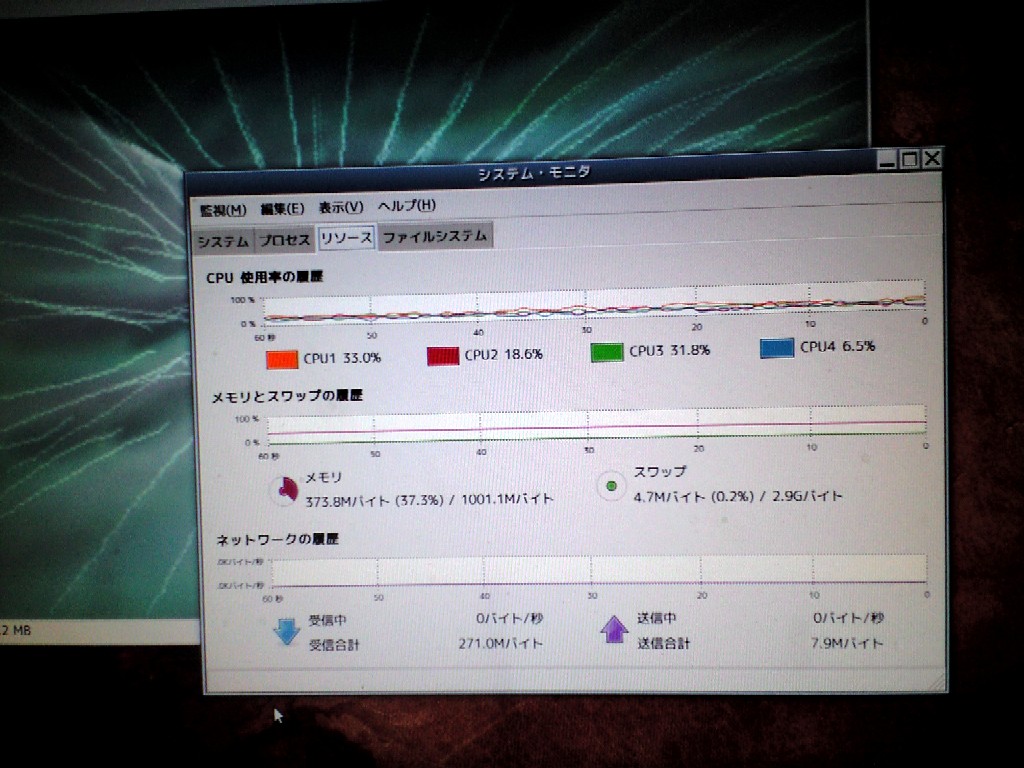

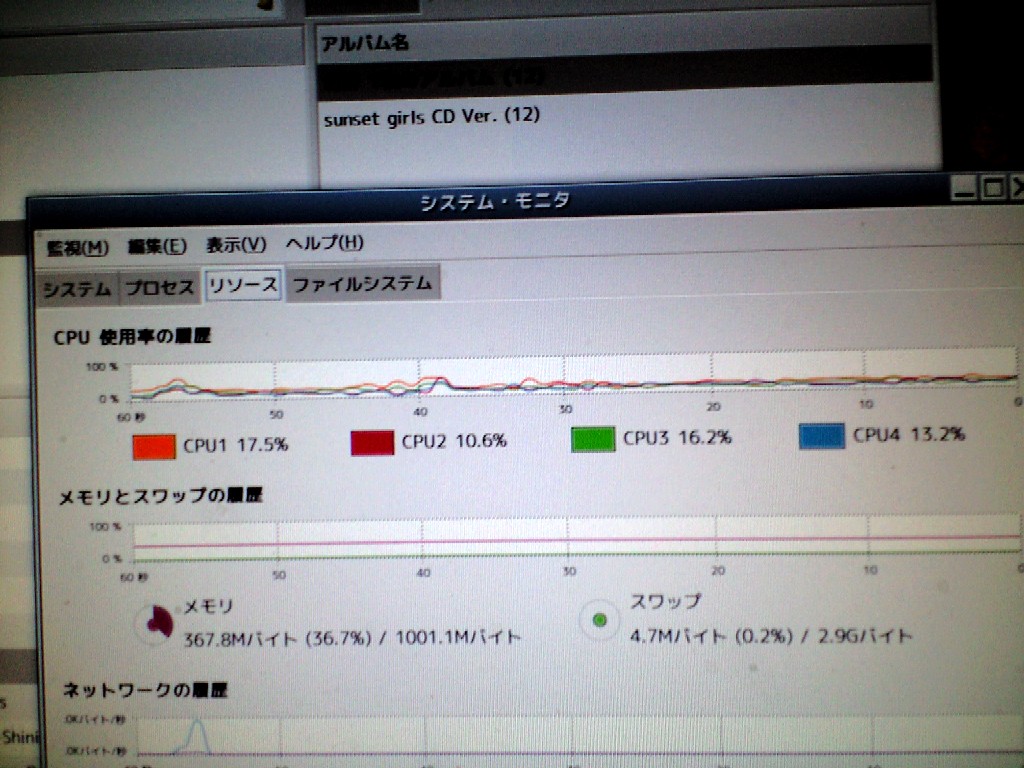

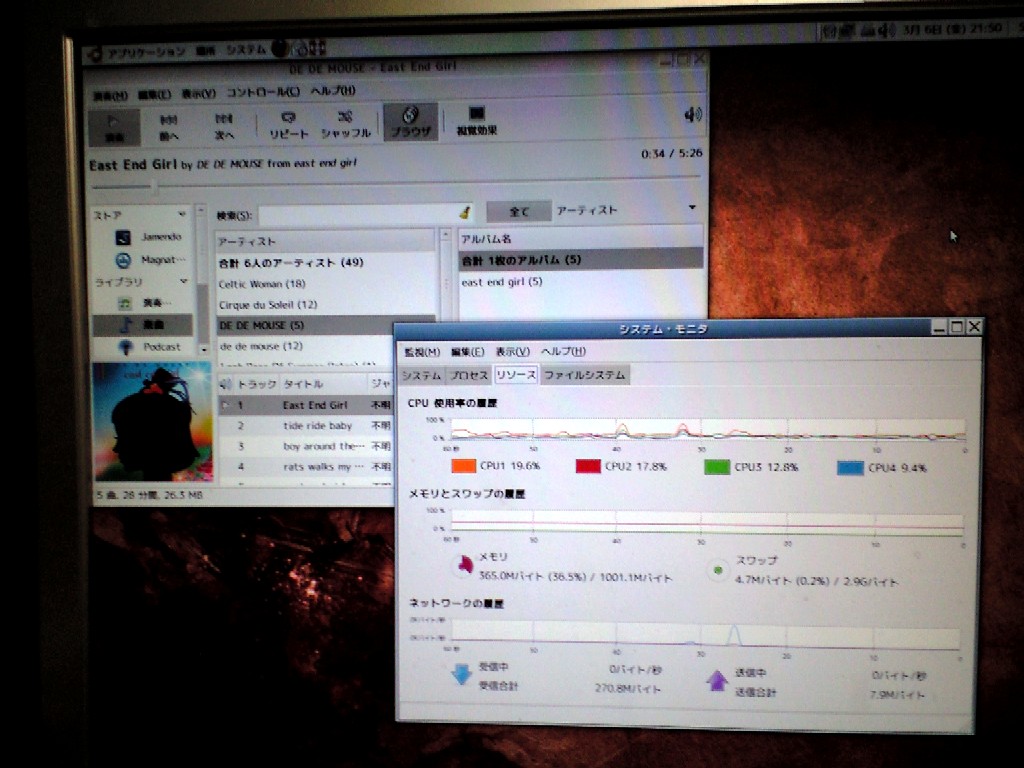

仕方なく、システムモニタを表示、再生ソフト（songbird）動作時の
負荷を見ることにします。

４コア（実スレッドの２コア＋HTによるバーチャルスレッド２コア）
が表示されており、楽曲再生時でも平均１５％ぐらいに収まっていました。

１～２枚目の画像が再生状態、３枚目が視覚効果実行時の負荷グラフです
月夜叉一穂さん

2009/03/06

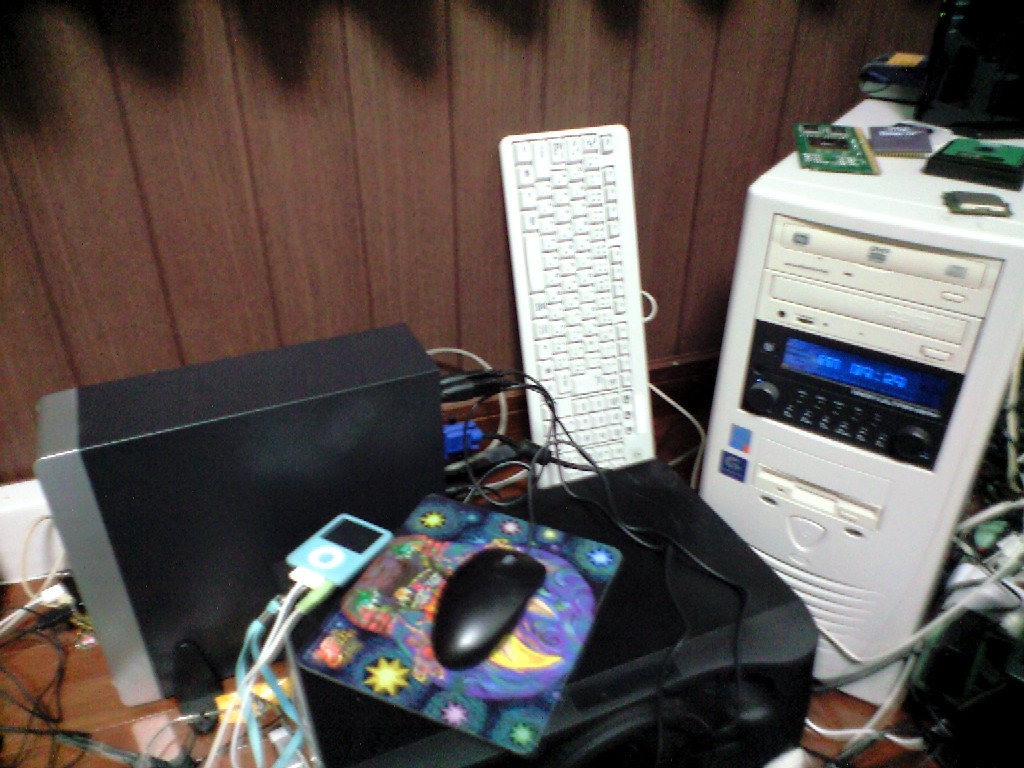

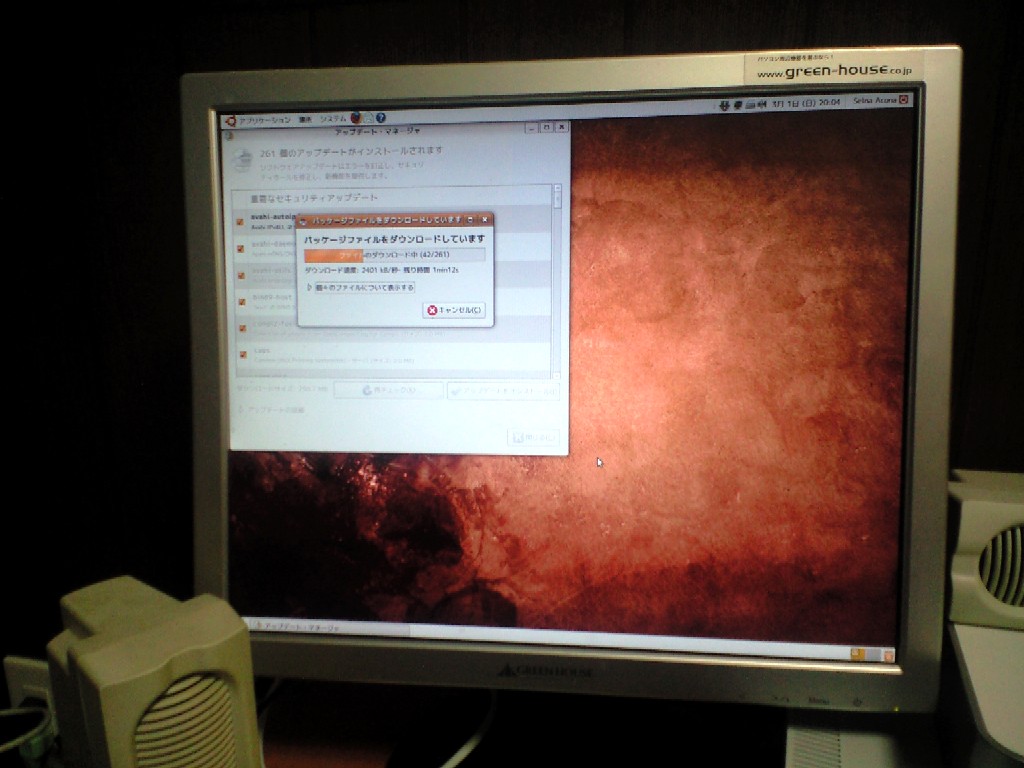

システム情報画面と試用状況です。
メインで使っているXP自作機のモニタを流用している関係上、
（テストの度にケーブル繋ぎ換えやっています）
その傍らにおいています。周囲はケーブル類がミミズのように
這い回り、局地的にカオスの様相を呈していたりします。

システム情報のマシン名はお察しください。
ａｔｏｍといえば・・・というイメージでつけてみました。
月夜叉一穂さん

2009/03/06

・・・でもＣＰＵのプロセッサーナンバーの間違いに今気づいていたりします。
次は動画系も再生してみたいと思います。

ＭＰ３は全く処理落ちはありませんでした。さくさく聞けました。
月夜叉一穂さん

2009/03/07

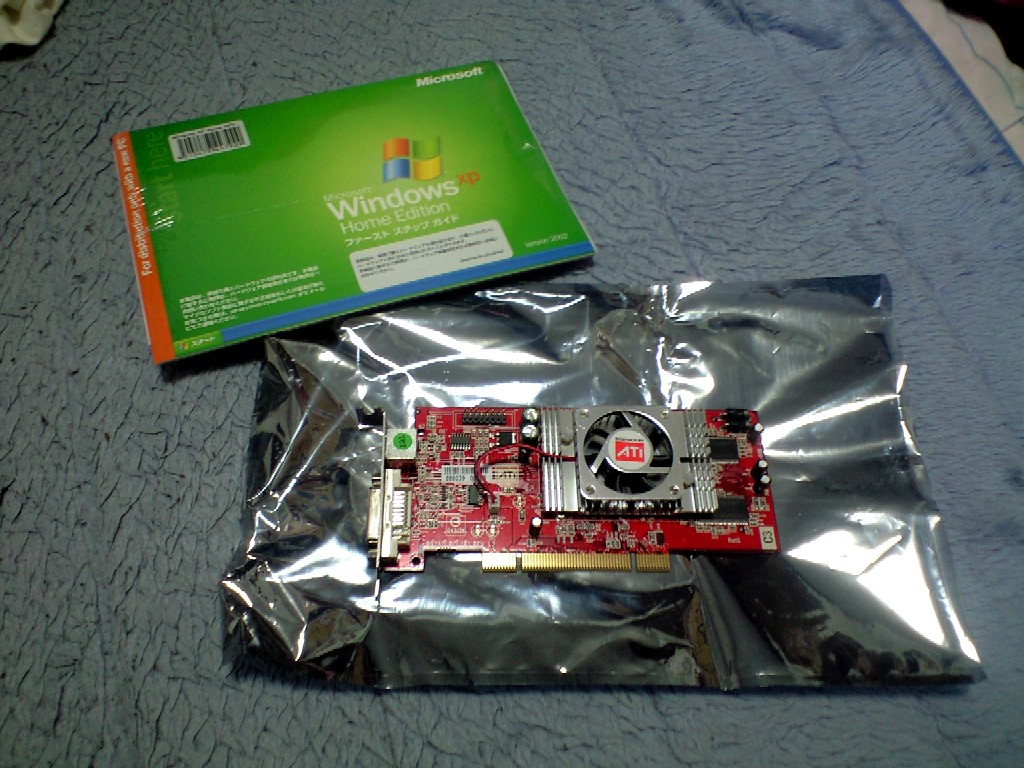

今日、DSP版XPHomeと組み合わせるグラボ
（玄人志向セレクト　RD925-LP１２８C）を購入
してきました。

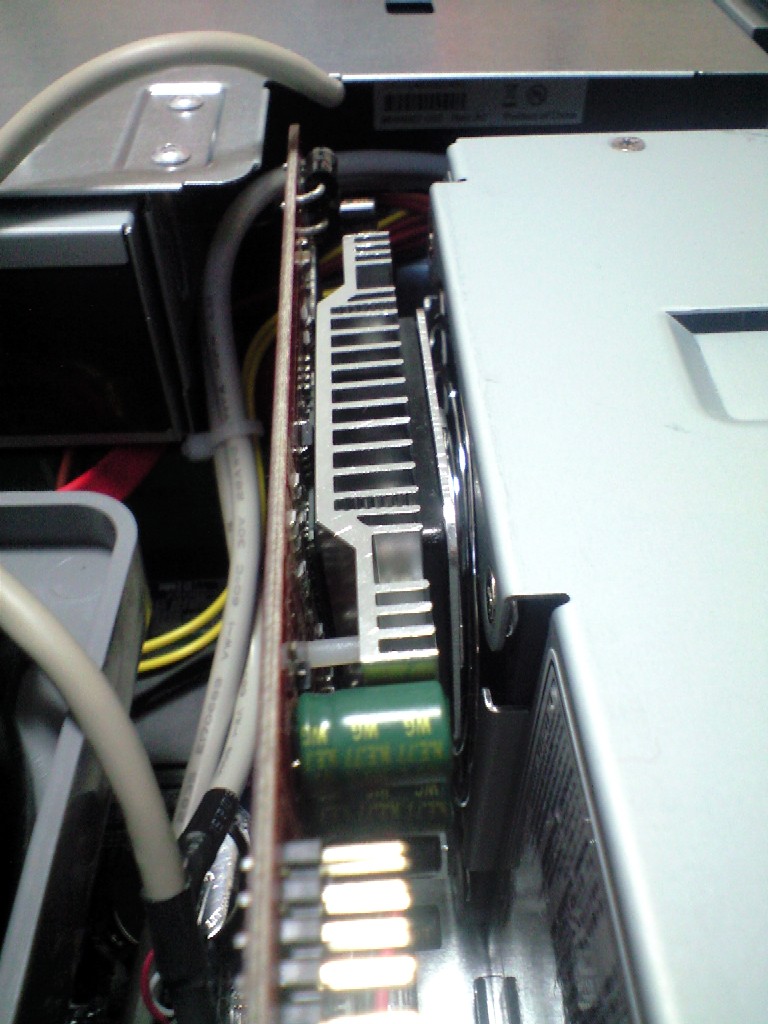

取付は出来ました・・・が、電源とグラボのファンが干渉し、
斜めに組み込まれている状態に。
怖くてファンレスには出来ませんので・・・ある意味失敗
だったのかもしれません。外部電源にすれば余裕が生まれると
思いますが、このままの状態で使ってみようと思います。

ubuntuは環境をバックアップして削除、XPとwubiで使える環境に
整えてみようと思います。
通算３度目のフォーマットを敢行します。

ubuntuはヘルプやドキュメントがほぼ英語なのがやはり辛かったです。
月夜叉一穂さん

2009/03/07

今日追加したもの（写真１）

組み込むとこのように干渉（写真２）
ネイエフさん

2009/03/07

なるほどー
こうなっているのですね…
確かに不安ですね…

あとやはりエアフローの関係上確かにファンレスは怖いですね…
私の2400PROもぴっちぴちになってますし
あれでファンレスだと…

ちなみにあの状況でも温度は４０～５０度で問題はありませんでした
月夜叉一穂さん

2009/03/08

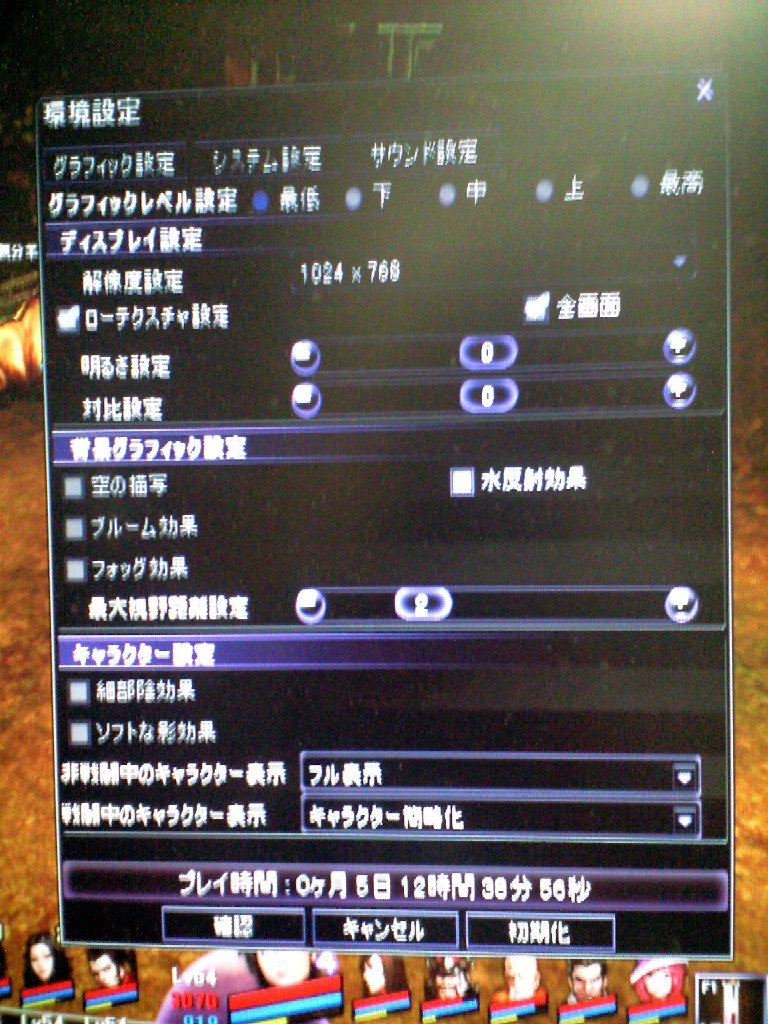

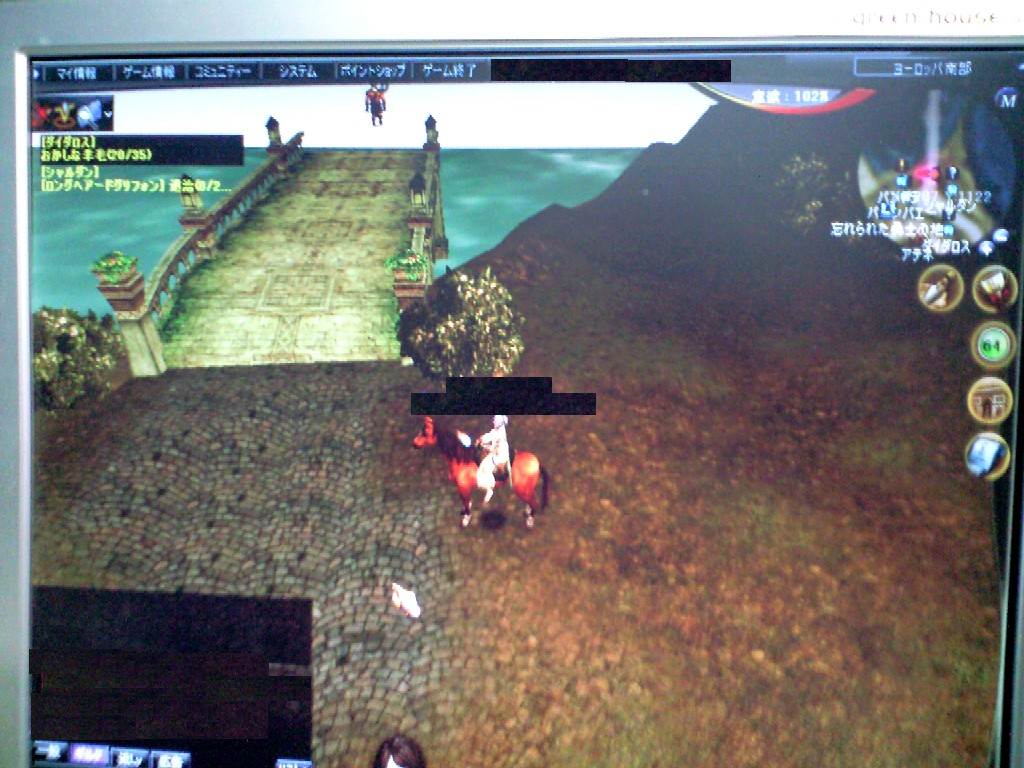

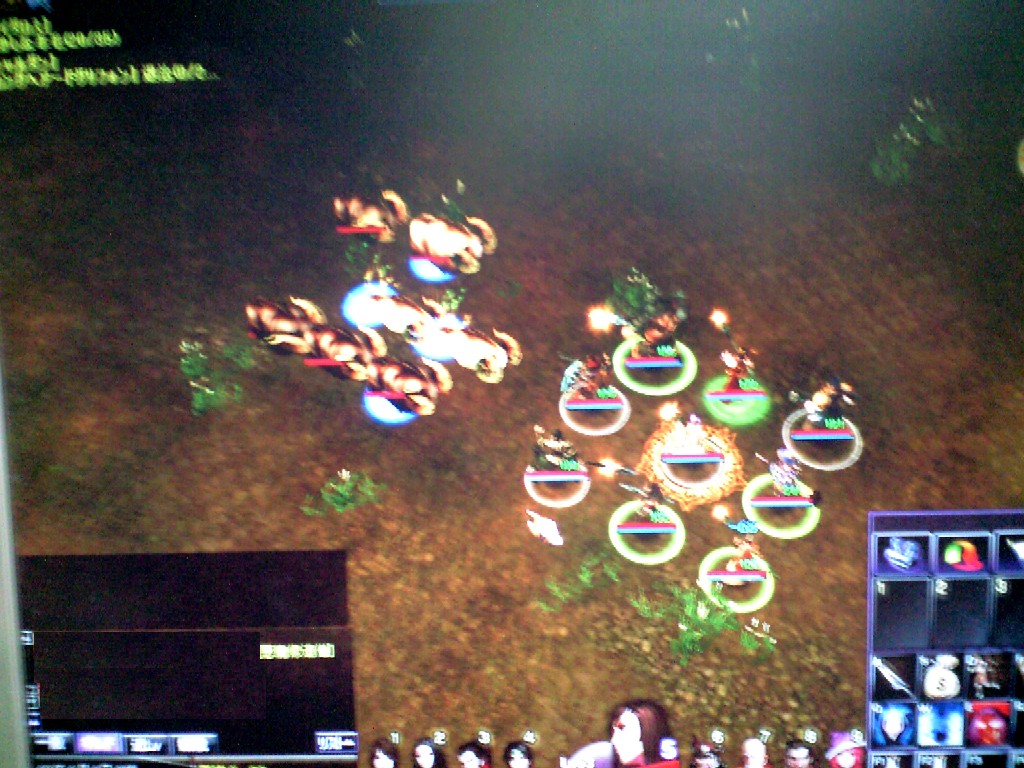

アトランティカの動作確認しました。
ローディング画面で読み込みが遅くなるぐらいで、
あとはプレイするのに苦痛は感じませんでした。

設定は最低プリセットを選び、遠視点を２にしました。
月夜叉一穂さん

2009/03/24

現在、時間がとれず、その他の３Ｄ系ゲームが動くのかどうか検証はできていません。
時間が取れ次第、試してみたいと思います。
月夜叉一穂さん

2009/04/06

ａｉｓｐ＠ｃｅの動作確認です。

最低オプション＆フルスクリーンにもかかわらず、結果は「動作します」程度。
数秒単位で更新されるコマ落ち動作のため、普通ににプレイはできません。
検証中、かなりのストレスを感じていました。

このゲームはアキハバラ地区、各シンボルエリアの商店街ゾーンにおいて、
ニコニコ動画をゲーム中で同時再生表示させる仕組みになっています。

ただでさえインオーダー式を採用し、構造を簡素化して
ダイのサイズダウンと低価格化を追求したａｔｏｍに、
高負荷で複雑な処理を要求するマルチメディア動画再生支援は
はっきり言って酷な仕打ちだと思います。

さらに３Ｄグラフィックが一番帯域幅の小さいＰＣＩバス接続というのも
ある意味で問題かもしれません。

結論として、このゲームをａｔｏｍで遊びたいなら、ｎＶｉｄｉａのＩＯＮプラットフォーム
採用マザーボード搭載ＰＣ（ベアボーン）を待つ以外、現時点では方法がないと
思います。
月夜叉一穂さん

2009/04/24

比較的低スペックなＰＣでも動作する擬似３Ｄオンラインゲーム
「ワンダーランドオンライン」も試してみました。

ポリゴンを多用していないゲームのため、atomでもかなりプレイしやすい状況です。
月夜叉一穂さん

2009/08/24

ガンホーの新作オンラインゲーム「グランディアオンライン」
も走るかなと思いましたが、
結果的にCPUクロックが動作スペックチェックではねられ、
起動しませんでした。

デュアルコアで２GHｚ超えのデスクトップatom搭載ionプラットフォームが
あれば最強かなと思いました。

ホント、３D描画はできていたはずなので惜しかったです。
