先日故障HDDをSSDに換装したサブサブPC■（SZ77R5）。

SZ77R5のM/Bは拡張性とコンパクトさを両立するため、Shuttleの独自設計。Mini-ITX M/Bの1.5倍ほどの面積を活かして、Mini-ITXでは普通2スロットになるメモリスロットが4つあるとか、Mini-ITXではPCI Express×16が1スロットになるが、加えて×4が1スロットあり、さらにmini PCI Expressスロットが2つあるなど拡張性が高い。ただUSBポートはそれなりで、USB 3.0がバックパネルに2つ、ヘッダが1つ（ポート2つ分）、USB 2.0がバックパネルに4つ、ヘッダが2つ（ポート4つ分）で、USB 2.0はZ77チップセットが担保する最大数ではない（規格上の最大数は10）。ただ、フロントパネルのUSBポートにヘッダからケーブルを伸ばしてもUSB 2.0のヘッダは1つ余る（フロントパネルにはUSB 3.0とUSB 2.0のポートがそれぞれ2つずつ＝ヘッダ換算1つずつで充分）。

そこで、その内部に残されたUSB 2.0ヘッダを有効利用しようと。

USB 2.0の9ピンヘッダの半分を使ってUSBポートをひとつ「生やす」変換ケーブル、StarTechのUSBMBADAPT。

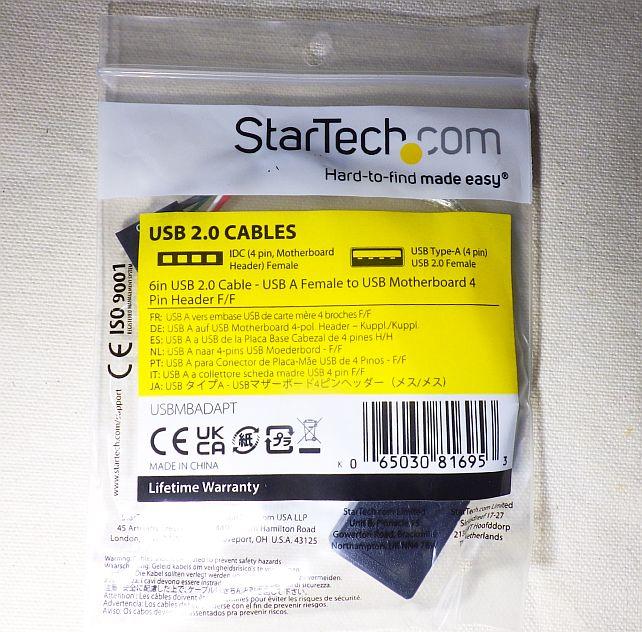

英仏独西蘭葡伊日の8か国語表示

ケーブル長は15cm

15cmしかケーブル長がないので、PCケースの外までUSBポートを引き出すのはほぼムリ。

なので内部増設用。

USB 2.0なので、最新のUSB接続SSD等を接続しても宝の持ち腐れだが、電波的に問題ないならマウスなどのUSBドングルや、一部のアプリで採用されているコピー防止の「USB Key」、アンテナ部分が外出しできるチューナーなど「抜き差しや操作をする必要がなく、常時接続で問題ないデバイス」を接続してPCケース内に放置．．．と言うような場合には便利。

この使っていないヘッダを有効利用

なお、この変換ケーブルは、USB 2.0ポート「1ポート用」なので、コネクタが4ピン分しかなく、9ピンのUSB 2.0ヘッダに裏表どちらも「挿せてしまう」ので接続時には注意。USB 2.0ヘッダから、USB 2.0ポートが「2ポート」生やせる変換ケーブルは、ヘッダ側は誤挿入防止に潰してある9ピン目があるので間違わないが、これは信号が通っている4ピン分しかないので、誤挿入には注意する必要がある（ヘッダの1ピン欠けている側に近い方がGND）。

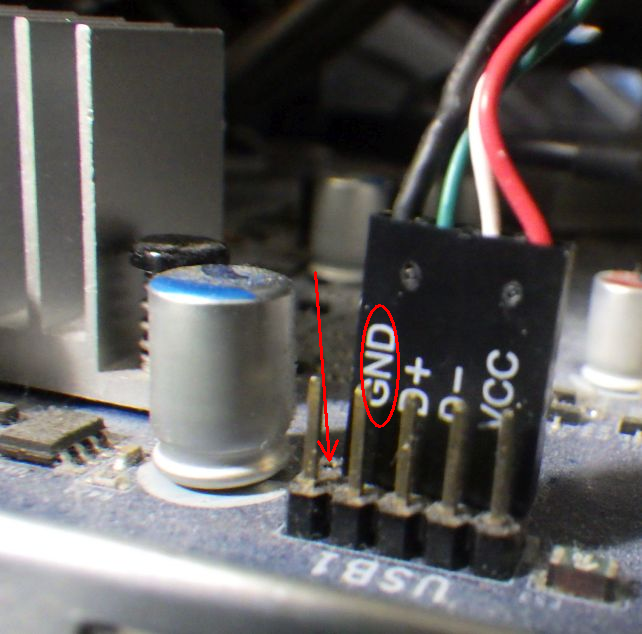

端が1ピン開いている「隣の」列がGND

そこさえ注意すれば、ヘッダを無駄なく使えるようにするパーツです。

【USBMBADAPT仕様】

USB A（メス）- USBマザーボードヘッダ（メス）

ケーブル長さ　152.4 mm [6.0 in]

PCケース/マザーボード接続用
