Miniデジタル・マルチメータ 　C-Timvasion LCDディスプレイ

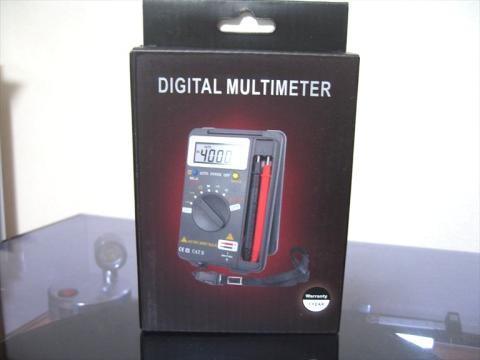

デジタルテスターを購入しました。アナログテスターは持っていますがデジタルテスターはやや古いものが有るのですが信頼性に疑問が付くし、使いづらいので購入してみました。

以前のものは999円で電脳売王で購入したものでしたが造りがイマイチでした　10年経っていますね。　　

今回はアマゾンで調べて購入してみました　基本的な性能に加えて、コンデンサーの容量測定、周波数カウンター機能、ダイオード測定？が有るものを選んでみました。

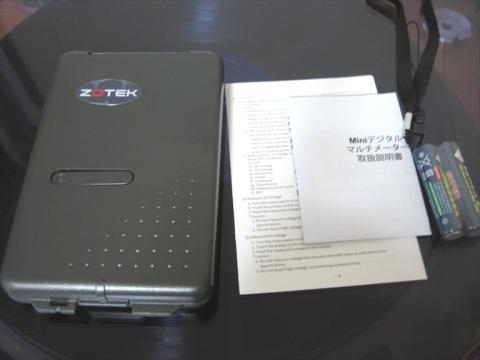

　　　　　　　本体に電池２個、ストラップ、取説（英文、和文）　

ハードケースというか蓋には切れ込みが有り、モードセレクターボタンを水平（電源off)にしないと,

蓋が閉まりません  測定モードで15分使わないと自動OFFします　その1分前にビープ音が鳴ります。

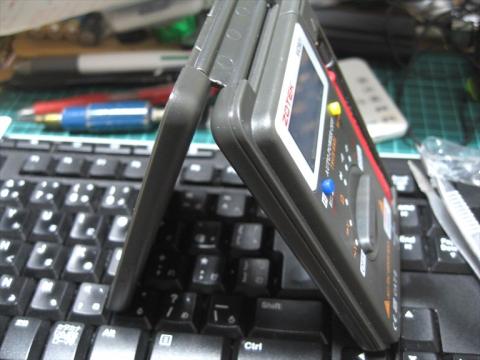

　　　　　　　前蓋を反転利用して斜めに利用することも可能です

OFFするスイッチ部が2か所あります　右の赤い文字は周波数測定ポジションです(Hz/DUTY)　

テスターリード棒収納は面倒ですし本体から外せません　テスター本体は裏表プラケースに収納されていて外せません　このテスター棒リード線は収納がやや面倒です。　　　

　　　　　　　電池は単四２個です（付属で付いています）セットは結構バネが硬いです　　　　　

英文説明書と日本語説明書が付いていますが日本語版は丁寧な説明でも無いです　日本語説明書は仕様の表示だけで、テスター使用時の細かい説明は書かれてないですね。

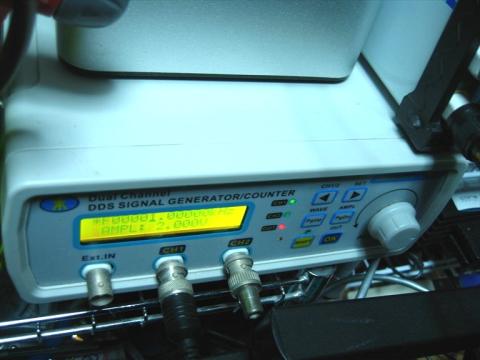

　　　　　　手持ちの発振器で簡単なテストをしてみました　　　　　　　　　

　　　　　　 SSGアプリ　　

　　　　　　周波数カウンターは9.9MHz迄と書かれていますが20MHz迄大丈夫でした　　　　　　　　　

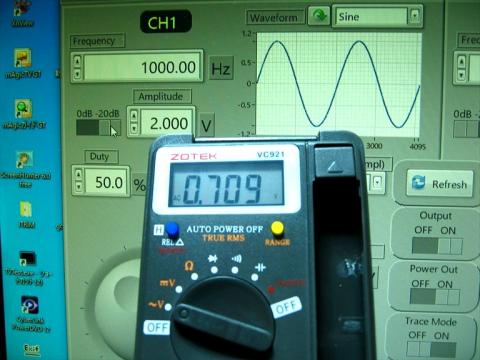

交流電圧測定（実効値表示です）　AC測定値：実効値、波高値の切り替えは無いです　SIN波形は波高値の0.707が実効値...波高値1V(2Vの半分）なので0.707V  測定では0.709V（RMS）  英文説明書に書かれてはいるようです　波高値と実効値の切り替えが欲しいところです。

コンデンサー測定

被測定コンデンサーの正確な数値は不明ですが厳密な測定値は必要なく大体が判ればＯＫだと思う

品質管理部で使う訳でも無いでしょう。　

被測定コンデンサー容量/耐圧/　当セット　　　　/ 　　　　AMAZON オソヨーアナライザー

0.1μF 600V            　 　　　 0.1036μF　                                0.1014μF

1000μF 16V             　　　 916.5μF                                   825.6μF

2.2μF 50V                 　　　2.48μF                                    2.37μF

225μF                   　　　    223μF                                     218.2μF

0.47μF 400V          　　　   0.460μF                                   0.45μF

220μF16V                          203μF                                      164μF

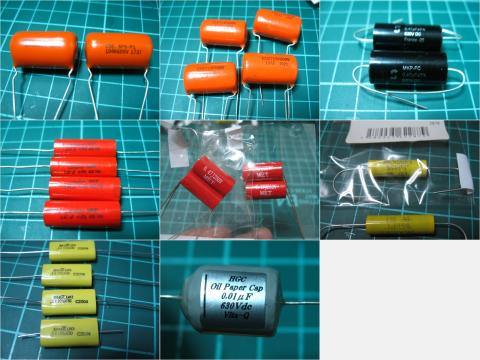

オーディオ用コンデンサー

ネットで購入した手持ちのオーディオ用コンデンサーを測定してみました。

結構数百円と高価格です"(-""-)"　 　

オレンジドロップ　　

0.1μF(104K 600V)  誤差10% --------------------0.102μF

                                          --------------------0.103μF

0.1μF(104J600V)  誤差5%    --------------------0.099μF

                                          --------------------0.100μF

                                          --------------------0.100μF

                                          --------------------0.100μF　

SolenFastCap

0.47μF 630V/DC ±5% --------------------------0.480μF

                                 --------------------------0.487μF

AudaPhon

0.47μF±5% 400V DC  --------------------------0.467μF

                                 --------------------------0.468μF

                                 --------------------------0.473μF

                                 --------------------------0.460μF

MET MKP(MET)

0.47μF(J)  250V         --------------------------0.485μF

                                --------------------------0.470μF

                                --------------------------0.481μF

                                --------------------------0.476μF

Mallory  150'S

0.1μF(104) 630VDC　±5%  -------------------0.100μF

                                         -------------------0.100μF

Shizuki

0.1μF ±10% 630V  ----------------------------0.103μF

                             ----------------------------0.102μF

                             ----------------------------0.102μF

                             ----------------------------0.103μF

オイルコンデンサー　Vita-Q

0.01μF 630V DC  ------------------------------0.0099μF

抵抗値測定　　　　　　　　　　　

 被抵抗---------実測値

1.5Ω-------1.47Ω

4.7Ω-------4.61Ω

 47Ω--------47.1Ω

100Ω-------98.8Ω

560Ω-------554Ω

1.0KΩ------1.00kΩ

10kΩ-------9.87kΩ

 100kΩ------99.3kΩ

470kΩ------466kΩ

    1MΩ--------0.982MΩ

あとがき

使ってみて思うのは、かなり高機能ですね　アマチュアが電子回路作業時に使うには十分と思います　他社の10年前のものはアナログテスターをデジタル化した位の基本的な項目でしたが、現在では発展完成版位になっています　これが物価上昇時代でも、2000円以下で購入できますから驚嘆すべきです

後有れば良いなと思う機能は、コンデンサーのESR測定機能とトランジスターチェック機能位ですね

それとテスターリード棒の脱着位ですね　それだと価格は2000円では無理ですが。

テスターはアナログもそうですが大切に使えば長く使用できます　大切にしたいです。
