電流電圧アナログ発生器

おもちゃを買いました。
0-10V/0-20mAの電圧電流アナログ発生器です。

テスターでなく電圧や電流を出力するものになります。

温度・圧力・流量などほとんどがアナログのセンサー類なんです。

それを数値に変換して取り込み、目的の単位にスケーリングすれば良いのです。



これがあれば、現場に出向くことなく社内で事前に確認できるので

現場でも作業がスムーズになる訳です。

本来はしっかり校正されたウン万円する発生器が良いのですが
机上でテスト的に使うものですし中華製で十分です。そう!これは中華製です!

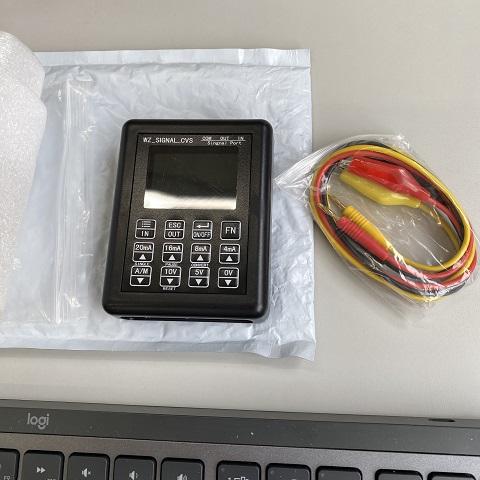

付属品は本体とケーブル3本のみ。取説は無し。
使い方は体で覚えろ的に取説なんぞありゃしませんでした。





更新: 2023/08/10
外観

身体で覚える事が大事

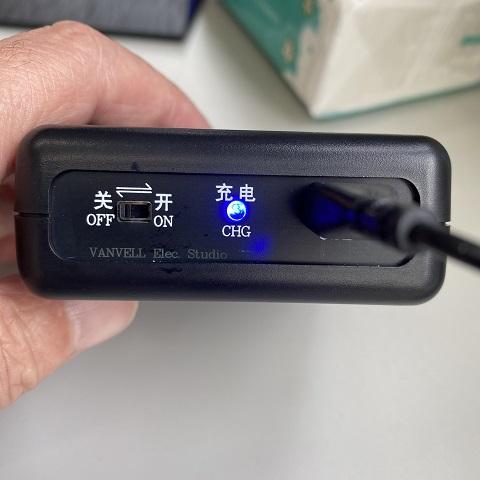

本体底面には充電用のUSB端子。(でもケーブルは付いてきません)

真ん中が充電中のLEDランプ。
左に電源ON-OFFスイッチ。





本体上部には
ケーブルを刺すポートが3つ。みっつ!なぜ3つ?
電流と電圧、別々に端子を変えるのか。。。。

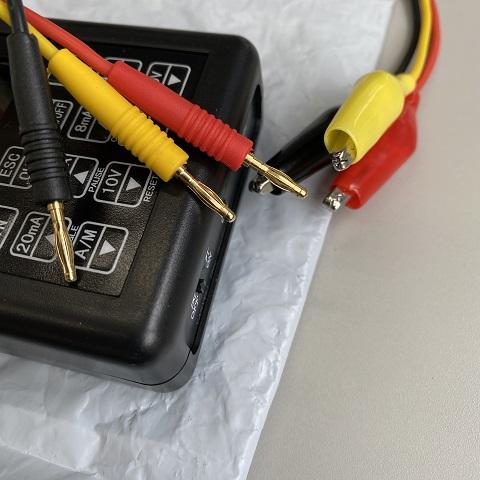

そこに刺さるバナナクリップですが、妙に小さいです。
3.5プラグより小さいです。
購入するときのサイトにはそこだけ写真がありませんw





まずは充電ですね。
ケーブルは付属されていなくても新しく買う事はせんで良し。
その辺に転がっているUSBケーブルを使えば充電できるじゃないか。
と言わんばかりの扱いよう。優しい世界。

昔は単3電池とかでしたので充電式というのはありがたいです。





はい電源入れました。
全面ボタンの使い方や表示類がさっぱり意味不です。

とにかく色んな所を押しまくると、なんとなく自分が学習されてきます。

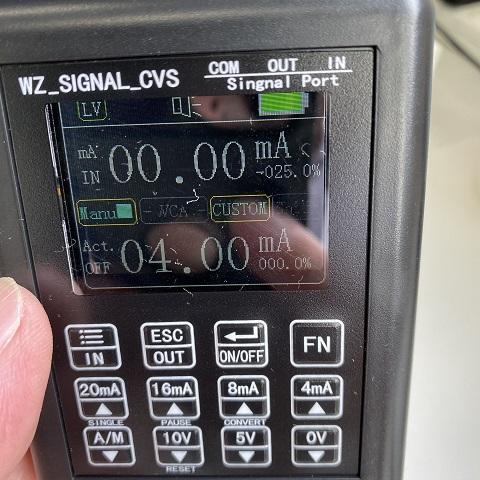

上段表示は今のところ不明。INって書いてあるし、もしかしてテスターのように測れるのかな?
そして下段表示が出力値の模様です。





操作パネル。上段4つは今のところ正確に把握ができていません。
ただどれかのボタンを押すと電圧と電流表示が切り替わりました。



中段と下段の▼▲ボタンで出力数値が変わります。

確かに変わるのですが・・・
1の位、10の位、100の位、1000の位の各+/-ボタンでした。
長押しても+/-1しかしません。連打した分+/-します。
合わせやすいというかなんというか、んんんん。。。。なんか原始的であります。

更新: 2023/08/10
使用感

使えなくはないと思う。

精度を見てみましょう。

この時点で3ポートのどれに繋ぐ?となりますが
テスターを持ってきて、あーだこーだ試すと判明しました。
左と中央が出力端子です!(という事は右は入力?)

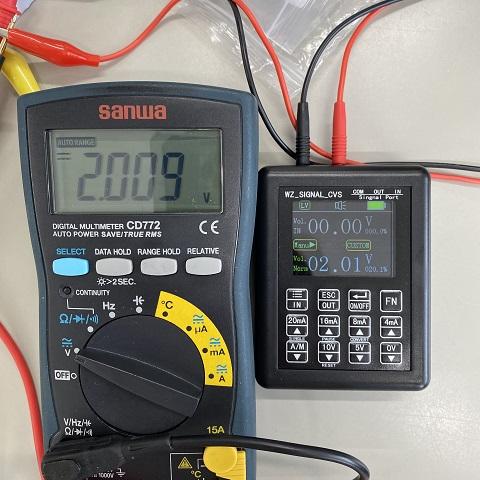

はい先ずは電圧出力。
設定2.00Vを出力してみます。

高性能なサンワのテスターは1.997V



そこから最小値の10mVをプラスして(2.00V→2.01V)測定すると・・・



高級なサンワのテスターは2.009V。12mV増えました。

どうでしょう。まぁ0.002Vは誤差範囲でしょうか?

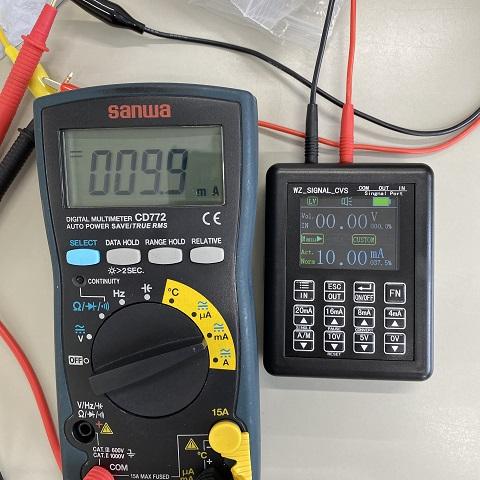

ちなみに電流値を測ります。
10.00mA出力で・・・



正確なサンワのテスターは9.9mAです。0.01Aか0.009Aかの違いです。

mAの世界ですからねぇ、こんなもので良くないでしょうか。

割とあっているので安心です。

小さい物ですし、テスターと一緒に持ち歩けるのが良いです。

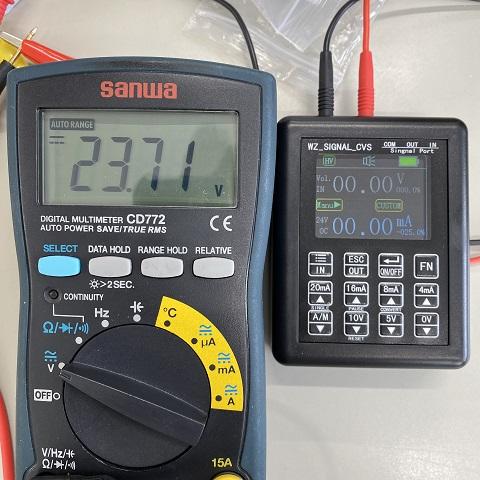

触っているうちに内臓バッテリーの電圧表示も出来るみたいでした。

24Vのバッテリーとしても使えるって事ですね。



まぁでも25.00Vとかなら「おぉバッテリーは元気じゃん!」とか思えて嬉しいのですが
新品で23.71Vってのはなんか微妙ですw

  • 購入金額

    7,698円

  • 購入日

    2023年07月23日

  • 購入場所

    Amazon
