２回路入ＪＦＥＴ入力オペアンプ　ＯＰ２７５ＧＰ

以前制作したフォノイコライザーアンプですが、低音が若干大きく再生されるので使用しているオペアンプを交換してみました　一度ケースに収めてしまうと再度手を付けるのは億劫になりますが、正月の暇にかこつけて交換業務(暇つぶし？）となりました。

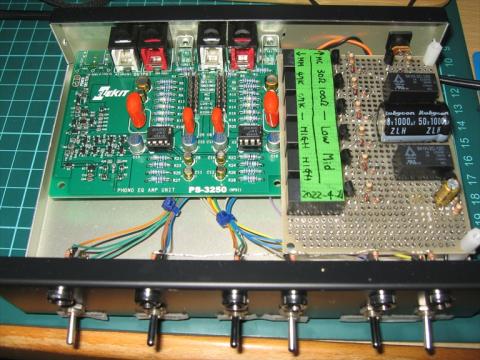

　　　　　　　　　　　　左基板のIC2個 (2068DD)をOP275GPに交換します　

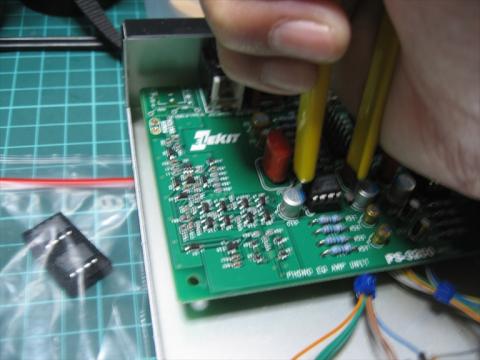

　以前購入済みの引き抜き工具でICを外します

この工具は結構握力が必要です...

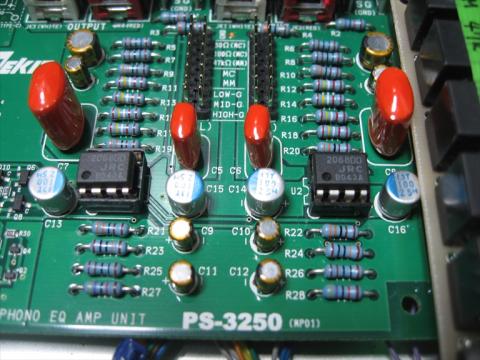

　　　　　　交換前　　　　　　　　

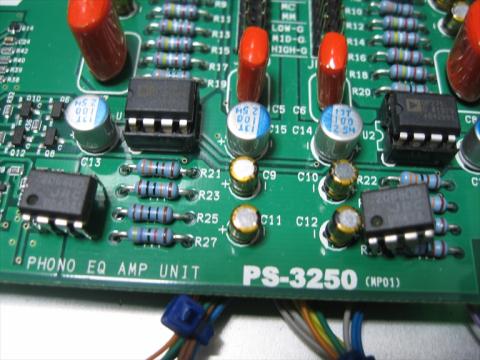

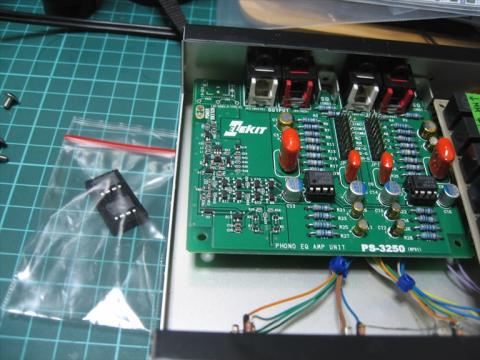

　　　　　　交換後

　　　　　　　　　　周波数特性など添付してありますが参考程度にご覧ください　　　　　

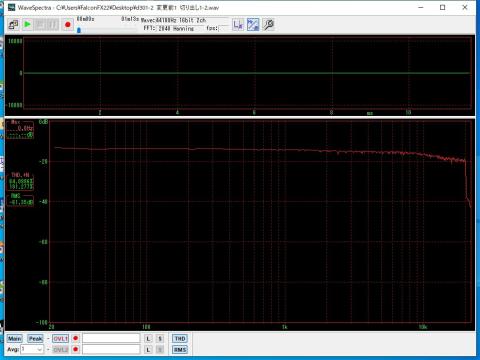

　　　　　　　IC交換前　周波数特性　DENON D-301Ⅱ　　　　　

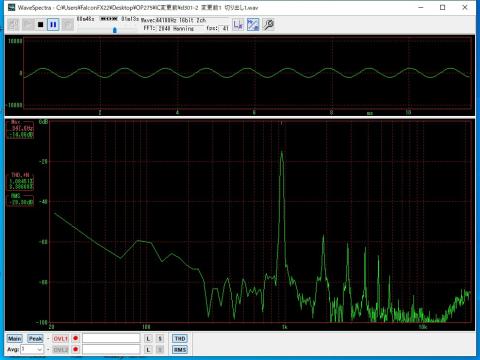

　　　　　　　IC交換前 高調波特性　1KHz

--------------------------------------------------------------------------------------------------

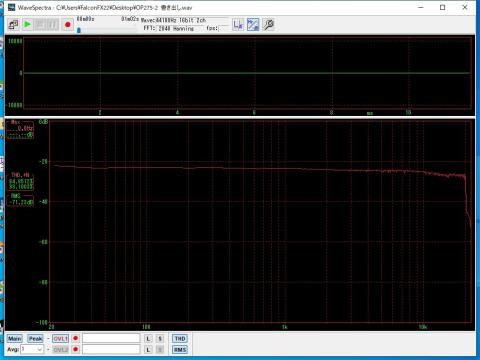

                   IC交換後SWEEP特性　LCH

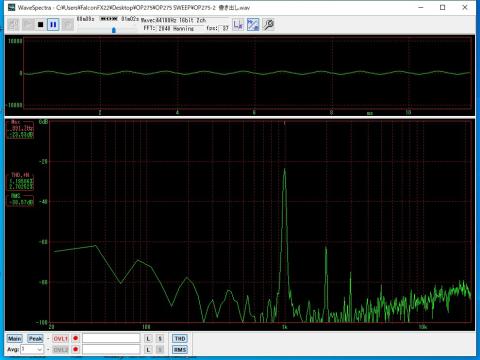

                    高調波特性　誤差かもしれませんが3次高調波が若干減少してるような？

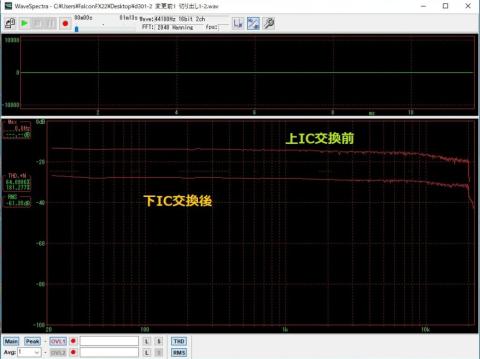

　　　　　　　交換前後の周波数特性　判りにくい...??　画像を合成したものです　　

今回の測定は　カートリッジ　DENON DL-301Ⅱ　；　測定レコード VICTOR TRS-1007　BAND3

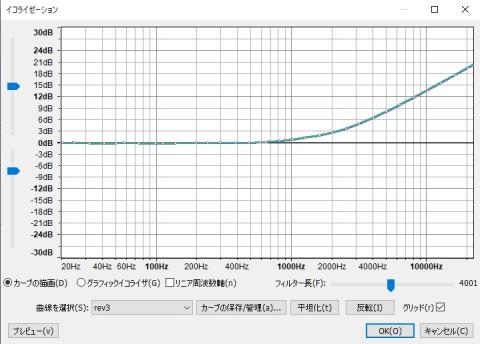

AUDACITY　2.05　イコライゼーションを画像の様に設定しました　これは1KHz以上の高域がRIAA特性でない為、レコードに合わせた特性としました。　

-------------------------------------------------------------------------------------------------

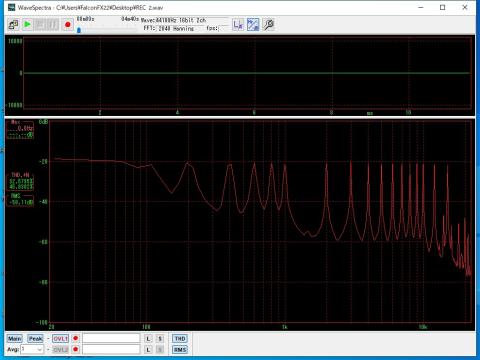

テストレコードを替えて、 JVC TRS-2001 のSWEEP特性で観てみました　

このレコードはRIAA特性で録音されているので其の儘再生できます

　　　　　　　上記プリアンプ　（+カートリッジDENON  DL-301Ⅱ）　　

　　　　       まあまあFLATでしょうか...

　　　　　　　以前制作した真空管プリアンプ + DL-301Ⅱ　

                    このレコードの最高周波数は15000Hzです　最低は30Hzです

低域は30Hz,50Hz,70Hz,100Hz..となりますが帯域が広くなるので上手く描画できなくなっています

結果

　IC交換後の試聴では意外にも中高音がクリアーになったことですね　低音は視聴時間が短く判りにくかったのですが、IC交換前後画像から推察すると交換後は低音が減少して正常に戻っている？かなという感じはします　人間の耳は３dBは聴き分けできるが2dBは無理だとか　2dBは1.25倍、　3dBは1.41倍　IC交換してまあまあ良い結果とはなりました。

此方のネット記事を参考にしました　http://home.att.ne.jp/delta/myrobalan/opamp.html

更に高級なオペアンプも有りますが、今回はそっくりスルーです　他のアナログICも購入していますが暇なときに実験したいとは思います。

価格は650円/個
