エレキット PS-3250 フォノイコライザーアンプ

アナログレコード再生に必要なRIAA特性のイコライザーアンプキットです　微弱なカートリッジ出力をフラットな特性にしてラインレベルに増幅します(アンプやラジカセ等のLINE-IN , AUX入力です）　MM/MCカートリッジ対応　信号増幅度切替可能　工具 ： ニッパー,はんだごて,ドライバー等

信号増幅はIC２個を使っていて、電源回路と出力ミュート回路などはチップ部品ですがマウント済みなのでハンダの必要は無いです　信号的にはLINE-OUT迄のアンプ機能なのでラジカセやアンプに繋げますが出力調整ボリュームは無いです　信号が低いので金属ケースに入れて、アースも完全に取る必要性があります　アース端子は基板についてますし、端子も付いています。

2022.4初旬に部品注文購入　キットはマルツオンライン、他パーツ殆どは秋月電子通販、他3芯コードなどはネット通販で購入　完成2022-4-30　　

　　　　開発・発売元　エレキット　https://www.elekit.co.jp/product/PS-3250

MM/MC切替 / 負荷抵抗切替 / GAIN切替 は基板上のジャンパーピンで設定するのがデフォルトですが、私は基板をケースに入れるのでジャンパーピン設定は無理と考え、リレーで切り替えることにしました → 難関難問の始まり...

エレキットサポートに質問したのですが切り替え時のノイズが出るのでお勧めしないという返事でした　そうはいっても部品は頼んでしまったので決行しました　結果は殆どノイズは無いです(^^♪

その点、配線が凄く面倒でしたけど...当然です( ;∀;)　キット作成でなく自分で考え作るというのは

結構大変です。　

負荷抵抗設定 47KΩは常時オープン , MC/MMはMM側は常時ショート、ゲイン調整は

常時オープンでHIGH状態です　それ以外の設定パーツを差し込むとその設定モードになります。

リレー使用数6個　POWER ON/OFF , MC/MM , 30Ω , 100Ω、GAIN LOW  GAIN MIDDLE

その他（使っていないMUTING , 他予備）

MUTINGに１個使う予定でしたがMUTINGは無くてもノイズは出ないのでカットしました(リレーは付いています）。 　　　

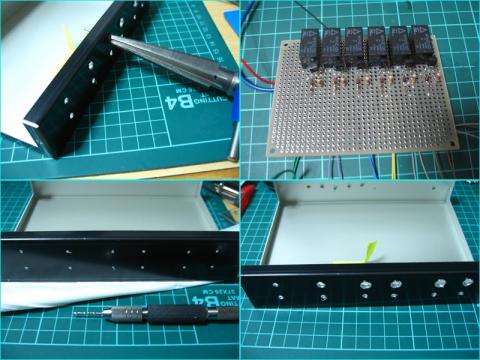

ケース加工は時間が掛かりました　穴あけ道具が無いので手漕ぎは疲れます　ドリルとリーマーでスイッチが取り付けられる穴に加工しました　前部12個+後部が10個+底面も4個　もう大変...アルミですが。

基板２枚がケースに入るかなどの位置確認なども行います (ケース  タカチ YM-180 秋月電子通商)　　

カートリッジ負荷抵抗はMC時は30Ω、100ΩがありどちらのスイッチもOFFだとMM型47KΩ対応です　回路のゲインは1KHz時　LOW(MM27dB MC56dB) , MIDDLE(MM32dB MC62dB) ,HIGH(MM36dB MC65dB)   LOW,MIDDLE SW両方OFFでHIGH GAIN 、両方ONだと約LOW GAIN?です

　　　後部も入出力RCA端子、アース端子と外部電源ジャックが入るように穴加工が必要です

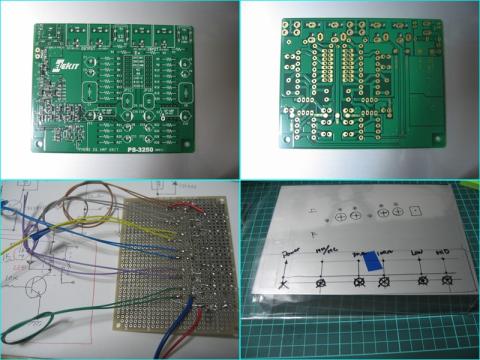

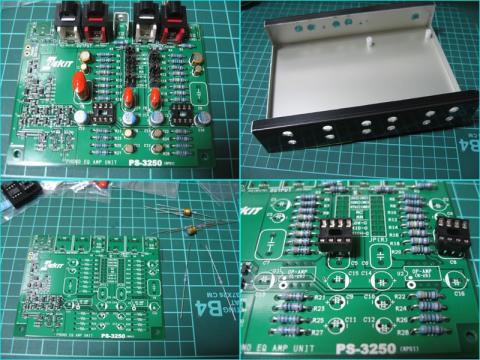

　　　フォノイコライザー基板の部品取り付け

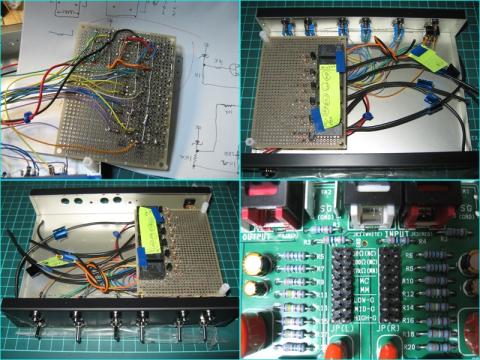

　　　　　　　段々複雑になってきました　こうなると試行錯誤の繰り返しです　

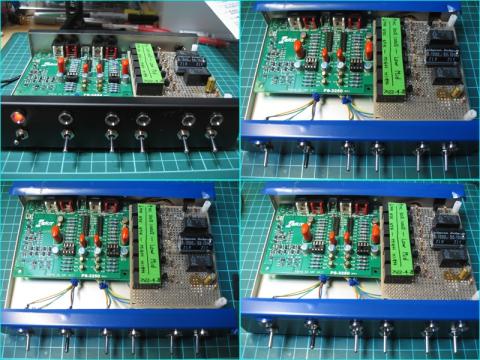

　　　　　　　制御基板を取り付け動作確認　

　　 　基板上、右端のコンデンサーは電源回路に使用してます　ACアダプターからの電圧を

　       リレーでON/OFFします　電源は秋月で購入の12V ACアダプターを使用しました　

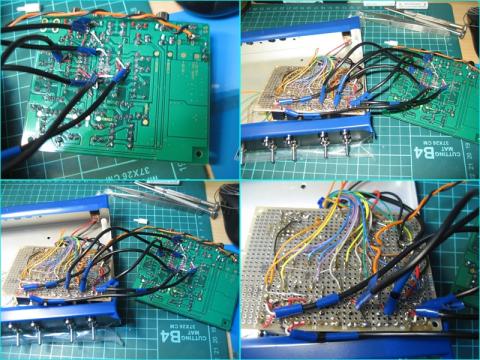

　　              もうこうなると複雑怪奇魑魅魍魎、頭の中はバンバンジー

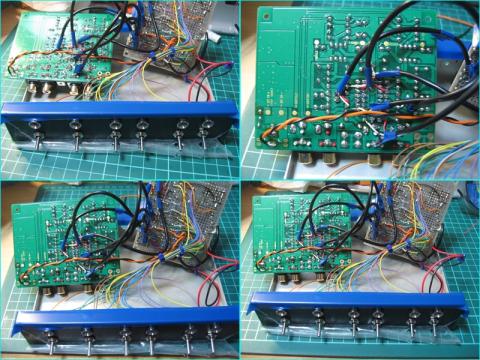

　　　　　　 同じような画像です　　　　　　

　　　　　　　閉じたり開けたり　何度やったことか　試行錯誤...錯誤ばかり　

　　　　　　　動作を何とか確認　まとめです　

　　　　　　　ICを取り付けます　

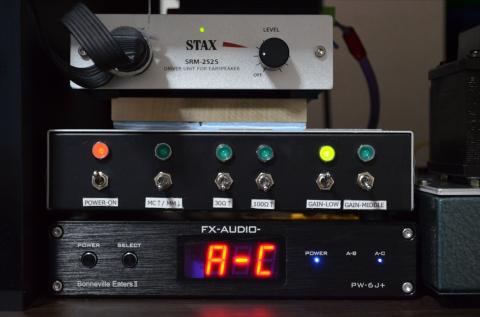

　ラベルを貼り付けてみました　ネームランド欲しいなあ　プレミアムレビュー来ないですか～？

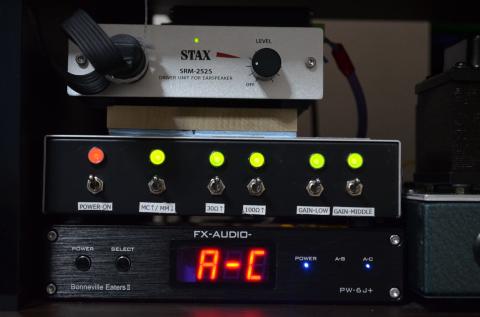

　　　　　　　全点灯です  意味はありませんが...

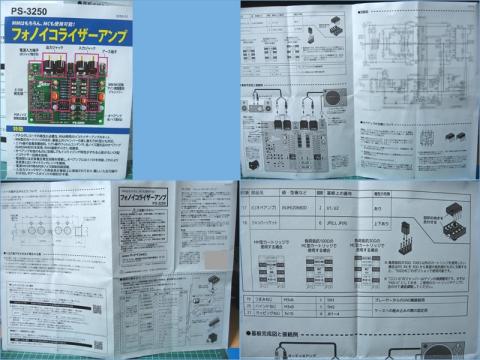

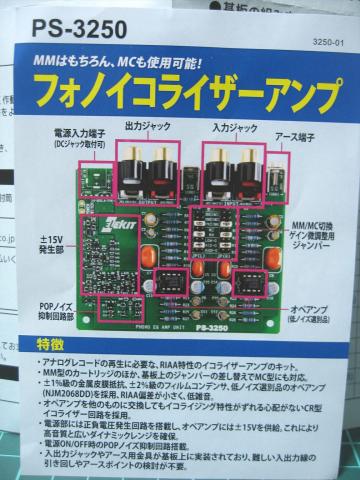

　　　　　　　説明書は一枚の紙片です　　　

　　　　　　　周波数特性を取ってみました  赤い線です　

　　　　　　　カートリッジ DL-301Ⅱ、JVC-2001  30Hz～15000Hz（レコード仕様） 　

　                  赤い線：スポット信号です　まあまあフラットなようです　

　　　　　　　15000Hz以上はノイズです   グラフはカートリッジにも拠りますので参考程度

　　　　　　　に。　緑線はノイズです　

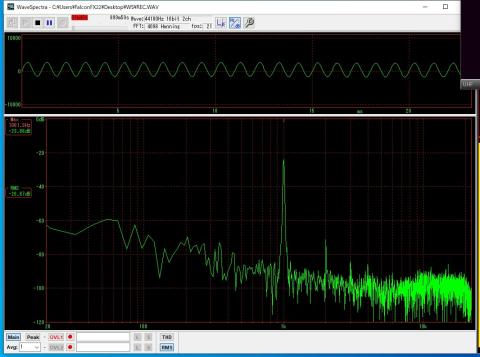

                    此方はカートリッジ AT33ML 改    1KHz高調波特性　

音質

音質はシャキシャキ感が発揮されて（と言っても意味不明？）、ダイレクト感と言うか音の輪郭が

ハッキリ再生されますね　リアルな感じがします　他の回路を通さないのでこのフォノイコライザーとヘッドフォンアンプで音楽が聴けます　スイッチ切り替えのノイズもなく意外に快適な音質です（30・100Ω切替、GAIN切替などのノイズは無いです) 　MM/MC切替は電源を暫くOFFにした状態から電源をONーMCにするとポツと言う音がやや小さくします　電源ON/OFFではしません　機器にダメージがあるノイズではないです  電源ハム音は無いです。

このアダプターとヘッドフォンアンプ、ヘッドフォンが有れば音楽を楽しめますね

追記　低音が太くなった感じはします　やや低音側のゲインが上がったのか今まで聴いていたカートリッジが生きかえったような再生音がしますね　ORTOFON MC20を見直しました

下画像は今回のキットと以前制作したSUNVALLEY SV-EQ1616D真空管プリアンプのピーク波形比較画像です　曲は「夏の扉」松田聖子, カートリッジ DENON DL-103LCⅡ改で同条件です　50Hz以下辺りではPS-3250はフラット傾向ですがSV-EQ1616Dは低下がみられます。

追記 2022-6-10

音質はすごく良いです　プレーヤー → 切り替えスイッチ　→　当セット　→STAX ヘッドフォン

シンプルな構成ですが間に媒介するものが無いのでそれが良いのでしょう　LPレコード本来の音質が

聴けます　ワイドレンジ、低歪、ダイナミックレンジ　素晴らしいと思います　

いやはや、今迄使ってきたアンプや真空管アンプは電源ONすることも少なくなりかねない製品です

電源アダプター（或いはUSB 5.0V) と アルミケースは最低限必要ですが、興味のある方は制作されると良いと思います。

追記　2022-9-9

上記追記で低音が太くなったと書いていますが、このオペアンプNJM2068DD(低ノイズ選別品)は、若干ですが低音が増強されます　私はこのプリアンプと真空管プリアンプを比較していて気分的に？

今回のキットの方が低音が出る傾向があるんじゃないかと調べたら、オペアンプNJM2068DD(低ノイズ選別品)は低音がやや多めに出ると書かれている記事が有りました　現状でも問題は無いですが低音が出たほうが好みの方は其の儘でもよいと思います　私も暇が有ったら違うオペアンプに交換してみようと思います　交換時の注意点はこのページ上部のエレキットさんのリンク先に載っています。

追記　2023-12-4

DENON DL-103MはMC型カートリッジで空芯型の所為か、出力信号レベルが0.14mVとかなり小さいのですが、PS-3250ファのイコライザーでもHA-500を通した以上の出力が出来ました　十分実用になります　初めて使ってみて認識しました。　尚スイッチはMCポジションでATTは入れていません。

商品の説明

最後に...

基板は5000円前後ですが、今回の作成では他の部品だけで13000円位はリーチしてます　付加機能は高くつきましたが、使いやすさのためなら仕方ないです　でもこのキットは真面目に作られていて感心しました　電源のポップノイズ抑制回路や出力のミュート回路も付いています

ケースとACアダプター電源を用意すれば済みます　アンプキットの抜粋回路をこのキットにしたようなものと記事を読んだことがあります　性能の割に価格が抑えられたのはすごいですね　USB5V電源とすることも可能のようで、エレキットのケース収納の記事にあります。　

注文課題としては基板をケースに入れると入出力端子がケースからの飛び出し量が少ないので

RCAコードの差し込みが浅くなります　もう少しコネクター突き出しを長めにして金メッキ仕様に

して欲しいですね。

必要のない部品も載ってます抵抗２種類と大きい基板は必要ないです　

1KΩ、10KΩは抜けています

参考　秋月電子通販　送料込みで8055円（送料600円）

【C-08629】　２．１ｍｍ標準ＤＣジャック　パネル取付用　ＭＪ－４０
【I-00046】　ブラケット入ＬＥＤ（緑凹タイプ）
【I-06477】　トランジスタ　２ＳＣ１８１５Ｌ－ＧＲ－Ｔ９２－Ｋ　６０Ｖ１５０ｍＡ　（２０個入）　１０個もあればOK

【I-15716】　定電圧ダイオード（ツェナーダイオード）　２Ｖ　ＢＺＸ５５Ｃ２Ｖ０　（２０本入） １０個位？

【M-06239】　スイッチングＡＣアダプター１２Ｖ２Ａ　ＳＴＤ－１２０２０Ｕ
【P-00185】　両面スルーホール・ガラス・ユニバーサル基板Ａタイプ２．５４ｍｍピッチ（１５５×１１４ｍｍ）必要ないです
【P-00224】　トグルスイッチ（６Ｐトグルスイッチ）　２回路２接点　ＯＮ－ＯＮタイプ　パネル取付用　ＳＴ－１０６１　　POWER ON 用1個

【P-01228】　１２Ｖ小型リレー　接点容量：２Ａ　２回路Ｃ接点　９４１Ｈ－２Ｃ－１２Ｄ
【P-01864】　プラスチックナット＋連結（６角ジョイント）スペーサー（１０ｍｍ）セット
【P-03232】　両面スルーホールガラスコンポジット・ユニバーサル基板　Ｂタイプ　めっき仕上げ　９５×７２ｍｍ　日本製
【P-11640】　耐熱電子ワイヤー　１ｍ×１０色　導体外径０．３６ｍｍ（ＡＷＧ２８相当）
【P-13357】　金属ケース　ＹＭ－１８０　（アルミ製）
【P-15737】　３Ｐトグルスイッチ　１回路２接点　パネル取付用　ＭＳ－５００Ａ－Ｂ

　　　　　　　モード切替用　5個　　

　
【R-16104】　カーボン抵抗（炭素皮膜抵抗）　１／６Ｗ１００ｋΩ　（１００本入）
【R-16181】　カーボン抵抗（炭素皮膜抵抗）　１／６Ｗ１８０Ω　（１００本入）
【I-00044】　ブラケット入ＬＥＤ（赤凹タイプ）

他ハンダと半田ごて、ピンバイス、リーマー、ドライバー、ワイヤーストリッパー、テスターがあると便利

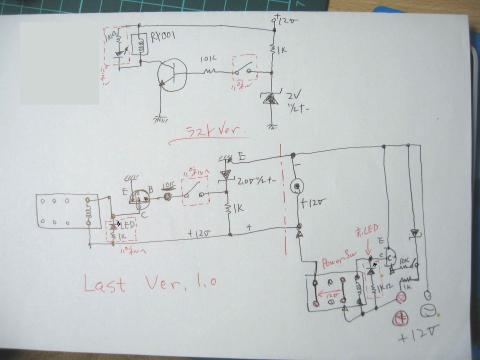

拡大可能↓　あくまでも参考ではありますが今回の工作の回路です　下図で上部の部分は基本回路　右下は電源12V on/off回路（一組だけでOK) 　左はトグルSWONでリレーをON/OFFしエレキット PS-3250 のジャンパーピン設定をリレーで行っています　左側のリレー回路が5組必要になります。

回路の計算などは行っていません　テキトウな回路ですが動作はしてます　逆電圧リレー保護ダイオードは入っていません。　
