アッテネーダ...

単連巻線型アッテネータ AT-40H 8Ω



スピーカーのアッテーネーターがガリオームになっていました 以前このスピーカーのコンデンサーを交換したときアッテネーターに接点復活剤をスプレーしましたが少しの間しか効かなかったのです或いは中迄噴霧されなかったのか アッテネーターはスコーカーとツィターが同じ8Ωで合計4つ必要です 交換しようとネットで部品を探しました  スピーカー自体が古いもので同じようなアッテネーターがネットでも見当たりません

ヤフオクに取り外しの同形中古品が数種類出品されていますが、ガリオームが多いようで無理だなと判断しました 同じものではないのですが、使えそうなのが共立エレショップにありました しかも低価格 耐久電力が15Wでオリジナルよりは少ないのですが承知で注文してみました 懸念材料はオリジナルはシャフトが30ミリの長さです 共立エレショップのはシャフト長が20ミリでした つまり10ミリシャフトが短い どうなるんでしょう?...





      http://www.kyohritsu.jp/eclib/OTHER/DATASHEET/LCR/at40h.pdf





お店にメールで問い合わせしたら30ミリシャフトは注文が50個単位だという事でした  50個買っても使うところないし...買えない (*´ω`).....此処は勝負でシャフト20ミリ 4個購入してみました

♪~そのうちなんとか~なるだろう⤴♪♪  植木等か...





       台湾製ですね



   中央が購入したアッテネータ  左右は元々付いていたものですがネジが長いです...驚きだ

   スピーカーバッフル板が圧縮ボードで分厚いのですね(約20ミリ)その為ネジシャフトも長い   訳ですね 今どきこんな部品は売れないでしょうね 殆ど金属パネルですからね

                  何事も調べてから買いましょう...









      ナットが取り付け出来ナット...

       新しいアッテネータはネジ山が突き出ないのです ネジが締まらない

       バッフル板がこんなに厚いとは悲しい誤算  締まらない話...アッテネータの外形分深さ1cm削るのは大変なので止めました 延長ナットでも有れば良いのですが

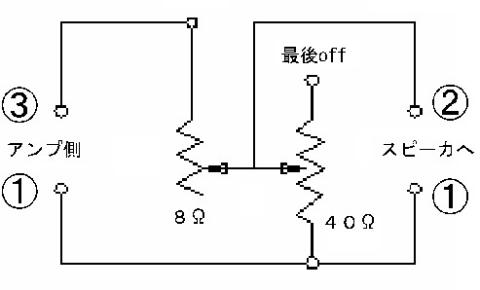

           ① アース  ②出力(スピーカーへ)  ③アンプからの出力

上図で8Ωと40Ωは連動なので、入力--アース間インピーダンスは8Ωと40Ωに変化します

アッテネーター中点が③側(上方向)の時は①-②間は40Ω 、 アース側では0Ω





          中点上             中点下(アース側)

③-①入力間   40Ω                           8Ω

②-①出力間     40Ω                           0Ωか数Ω

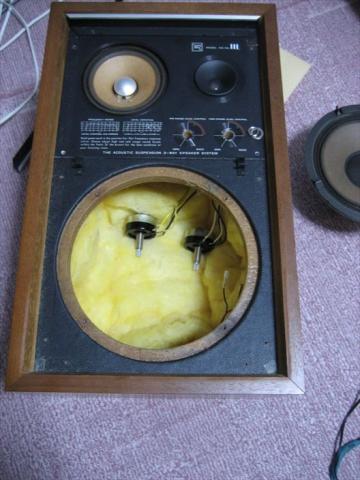

           ウーハー外してアッテネーター触れます



で、どうしたかというと、古いほうのアッテネータに前回と違う接点復活剤を噴霧してグリグリして直りました 前回はスプレーした接点復活剤が巻線に当たっていなかったようで 今回は上手くいきました この今回のスプレーは先端が細い金属製のチューブで狭いところにも入りますので、それが効果的だったのでしょう。





そのうち使うこともあるでしょう...

https://eleshop.jp/shop/g/g3CM137/







                              狭いところにも噴霧できました
















 価格は4個の金額です。





  • 購入金額

    3,080円

  • 購入日

    2020年05月頃

  • 購入場所

    共立エレショップ
