この製品はNFが中々良く使用周波数範囲も広いので、受信機、スペクトラムアナライザに接続して手軽に利得を稼ぐことが出来ます。

電源電圧:12V(電源は貫通コンデンサのリードとねじ部に取り付けられた端子に直接半田付けします。)

使用周波数範囲:50kHz～4.0GHz

NF(雑音指数):1.9dB　　　低いほど優秀です。

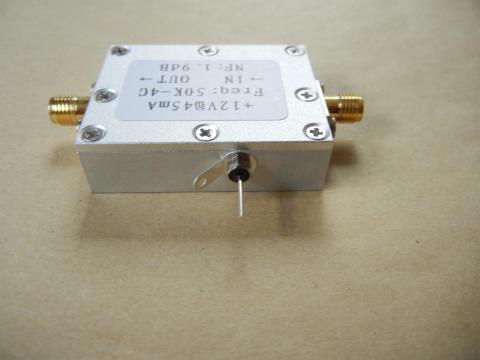

電源接続用の貫通コンデンサ部分です。

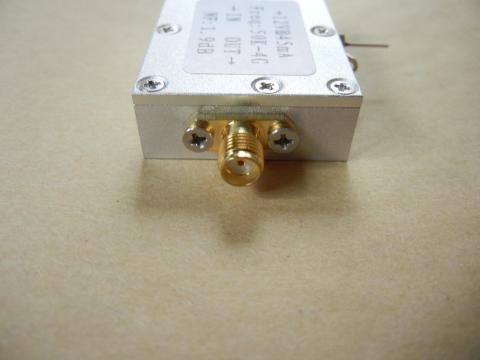

入出力コネクタはSMA-Jです。

※　SMAコネクタは何度か繰り返し脱着すると芯線とグランド間の絶縁部分に鉄粉(コネクタの削れた粉)が付着し、減衰やVSWR(電圧定在波比)の増加につながりますので、使用時には適宜確認するようにします。･･･付着している場合は、綿棒にアルコールを塗布して清掃すると簡単に除去できます。

試しに、SDRに接続してみました。

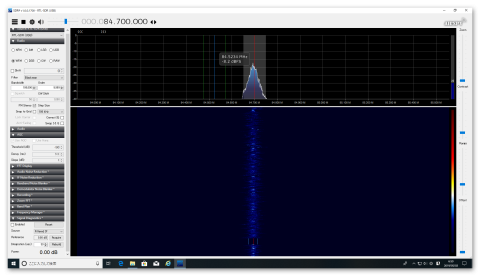

自宅でSDRに接続してみました。

上は接続前です。

感度が上がっています。･･･こちらは84.7MHz(FM横浜)です。

次に会社である信号の増幅に使用してみました。

※　スペクトラムアナライザの入力に直接アンテナを接続し、空間に存在する電波の分布を確認してみました。

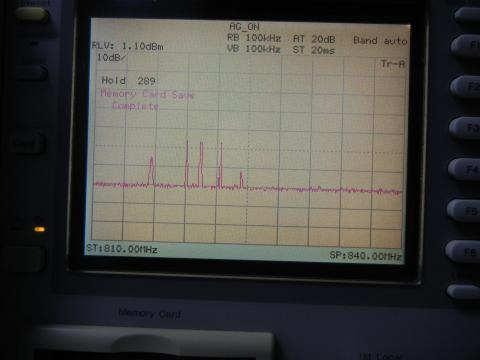

【接続前】

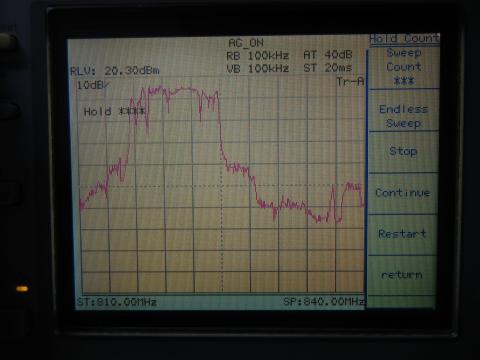

【接続後】

使用した感じはとても良いのでその効果に満足しました。
