簡単に作れる?周波数カウンター!

KKmoon 1Hz-50MHz 周波数カウンタ測定器 モジュール 7V-9V 50mA

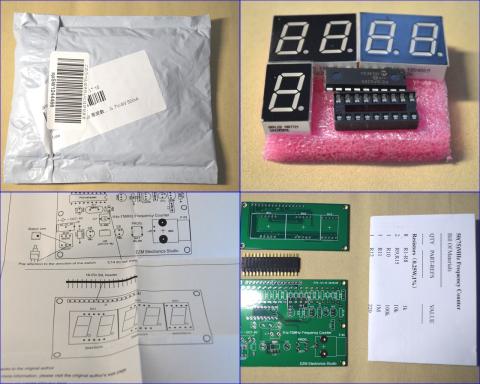

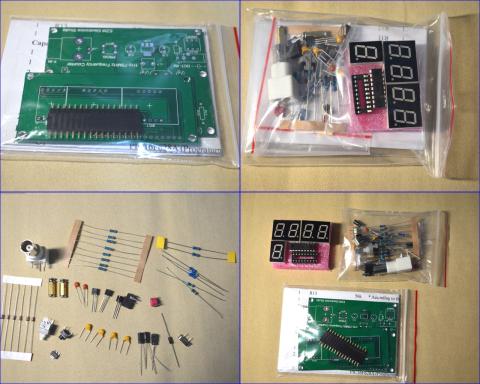

気まぐれで周波数カウンターを組みたててみました 基板は2枚組で組み立て、半田付けが難しい

ことは無いです 何かの機会に使うことも有るかなと作ってみました



組立は部品配置図のみで、丁寧な日本語説明書などは付いていません  カラー抵抗の読み方など

結構ハードです。







      毛虫みたいな黒いのは基板を繋ぐジャンパーボードです

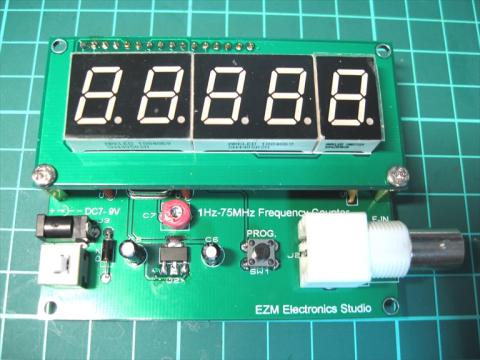

完成状態  左下は電源スイッチ 上, 電源ジャック  赤いのはトリマーコンデンサー トリマーは発振周波数の調整か、説明書も無いので弄っていません。







                  1KHz入れてみたところ

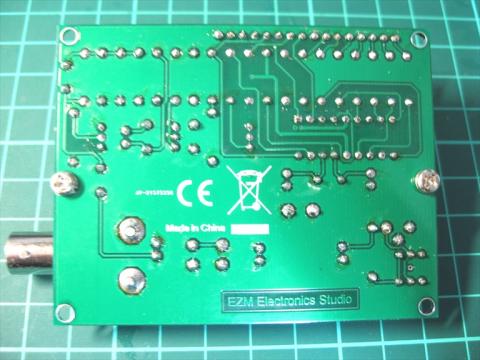

      BNCコネクターは結構ハンダ熱量が必要

                        電源は+9Vで動作しました 3.5φのDCプラグ センター+です







                   発信機で25MHzを発振させ測定してみました SSGの最高周波数です



       表示は以下の通りです 25.003MHz    ホビーには十分? 入力0.2vPROGというスイッチはプログラムICからプログラムを読み出すスイッチのようです 内容は説明が無いので不明ですが弄らないほうが良いみたいです 左下のスイッチは電源スイッチです



周波数表示は10秒位でシャットオフします 節電なのかな? 設定でどうなるのかは説明書が無く

判りません。









 仕様:
タイプ:組み立てられたテスター/ DIYキット(オプション)
周波数範囲:1Hz〜50MHz  実際は50MHz以上測れます
入力インピーダンス:1.1M、約10pFと並列
解像度:最大1Hz
電流消費:7〜9Vの入力で50mA
入力ソケット:BNC
ディスプレイ:LEDデジタルディスプレイ
PCBのサイズ:79 * 62mm / 3.1 * 2.44in
商品重量:60g / 2.11
パッケージの重量:61-65g / 2.16-2.28

パッケージリスト:
1 *周波数メーター

部品表
*抵抗器(0.25W、1%)
8 R1-R8 1k
2 R9、R15 10k
1 R10 100k
1 R11 1M
1 R12 220
1 R13 56k * C3355の異なるバッチによれば、抵抗が変化することがあります
1 R14 470
*コンデンサ
1 C1 470nポリプロピレン
1 C2 100pセラミック
2 C3 C5 100nポリプロピレン
1 C4 47u電解
2 C6、C8 10u電解
1 C7 6-40p変数
2 C14、C15 22pセラミック
*集積回路
1 U1 PIC16F628A(プログラム済み)+ 18ピンICソケット
1 U2 LM1117-5V SMD
*トランジスタ
1 Q1 C945
1 Q2 J310
1 Q3 C3355
*ダイオード
6 D1-D6 1N4148
1 D7 1N5819
*その他
1 J1 16ピンSILソケット&ヘッダー
1 J2 BNCソケット
1 J3 DC_CZ_ZM DCアダプタソケット
1 SW1 AN_SW押しボタンスイッチ
1 SW2 SW2X2プッシュボタンスイッチ
1 X1クリスタル20MHz
2 SG1-SG2赤2桁共通カソード7セグメントディスプレイ
1 SG3赤1桁共通カソード7セグメントディスプレイ
1メインPCB
1ディスプレイPCB
2銅柱+ねじ+スプリングワッシャー


アセンブリ図:
https://www.dropbox.com/s/0yjnpjtfp7htck2/Aassembly%20dia am%20for%20E1822.pdf?dl=0

部品表:
https://www.dropbox.com/s/o5g7abvwuk7fswp/Bill%20of%20materials%20for%20E1822.pdf?dl=0
