内蔵させた「SanDisk Extreme Pro(/SDSSDXPM2-500G-J25)」の

スペック

シーケンシャル:

　最大読出し速度 3,400MB/秒;最大書込み速度 2,500MB/秒
ランダム
　最大読出し速度:410K IOPS;最大書込み速度:330K IOPS

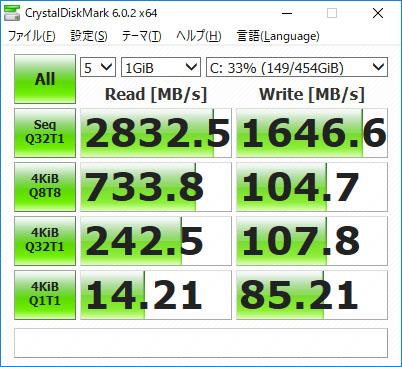

なので、Writeは少しがっかりですが、Readはかなり出ています。

このケースのスペック：最大読込速度:2800MB/sを超えています。

組み立て方法

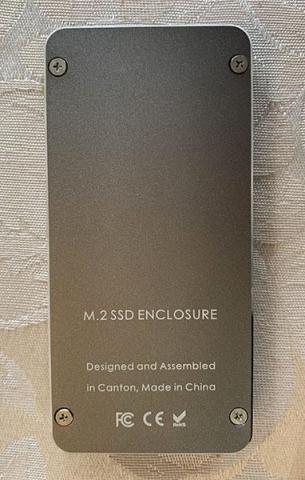

１．裏の4つのネジを外します。

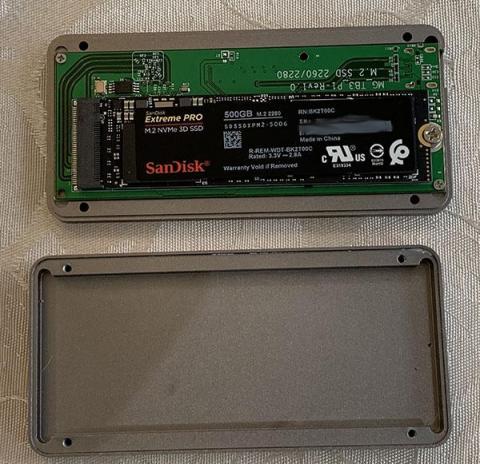

２．SSDを装着します。

上蓋が外れるので、基盤のSSD取り付けネジを外し、SSDをコネクタに差して

基盤のネジで取り付けます。

３．(自己責任で)放熱に邪魔なシールを外します。

４．放熱シートの取り付け

付属の2cm x 4cmの放熱シートだとSSDのチップ全体が覆われないため

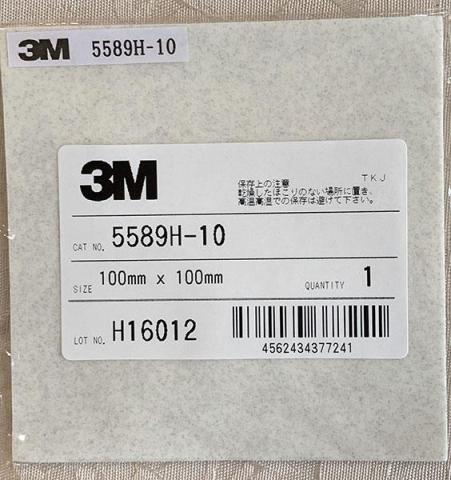

別途用意した「３Ｍ ハイパーソフト放熱シート」をSSDのチップ全体が覆われるようにカットします。

５．上蓋をのせて、裏側からねじ止めすれば終了です。

実際に動かしてみて

USB 3.1ケースに入れたSSDから、このSSDにクローンしたところ、

触ると非常に熱くなり、通常運用でも放熱対策が必須と考え

見た目を気にせずに放熱対策を施すことにしました。

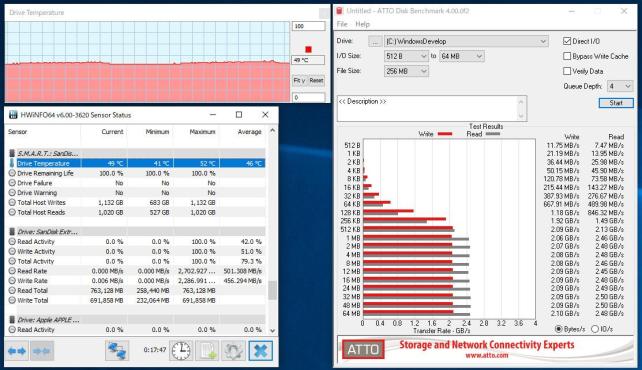

ベンチマークにはATTO 4.00を5回連続して実行し、温度測定はHWiNFO64を使っています。

放熱対策

その１

　手元にあった放熱フィン(W12mm x D21mm x H6mm)を2x7＝14個

　3Mの放熱用両面テープで上蓋に貼り付けました。

ベンチマーク中、最高は52℃、平均46℃という結果になりました。

サーマルスロットリングプロテクション(オーバーヒート防止装置)は働きませんでした。

その２

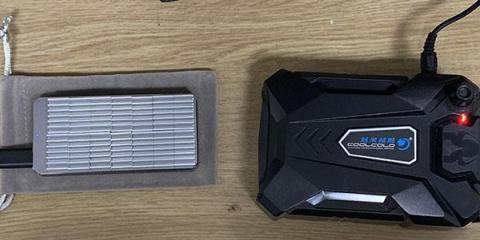

　USB接続の冷却ファンで送風することにしました。

ベンチマーク中、最高は38℃、平均37℃という結果になりました。

空冷ファンを使えば、どんなにSSDにアクセスしても38度に収まりました。

やはり空冷ファンは必要かと思われます。

出先で使うのに、もう少し小さいモバイルバッテリーで動く空冷ファンを探そうかと思います。

Amazonで探してこれで運用しています。静穏で冷却性能も良くて気に行っています。

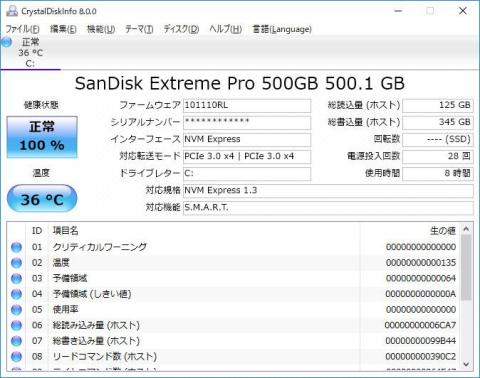

対応転送モードを見てわかる通り、PCIe 3.0 x 4、NVM　Express 1.3と認識されています。

内蔵SSDとして扱われます。

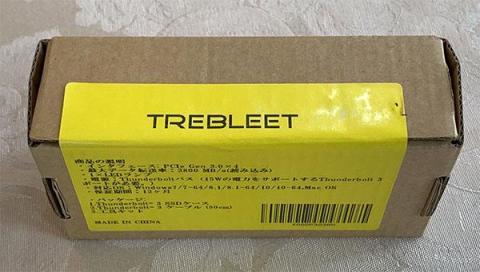

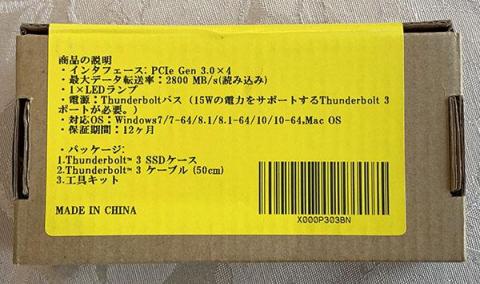

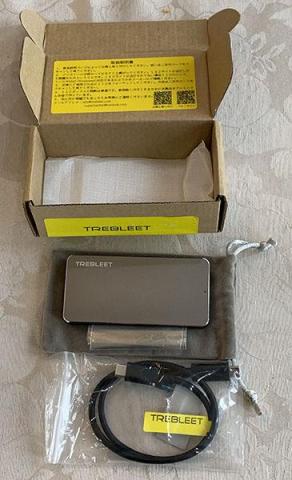

Thunderbolt 3ケーブル、放熱シート、工具、予備のネジも同梱して、至れり尽くせりですが、

価格が2万円近くして、それに中国／広東製なので、ポチるのに少々勇気がいりました。

USB 3.1 Gen2対応のUSB Type-Cケースが5000円くらいなので、できれば1.5万円くらいになってくれればと思います。
