「スレッド立派PC」メイン機昇格プロジェクト？

高速M.2 SSD×2

を使って組んだシステムドライブ、一般的なM/Bでの設置位置であるPCIeスロット間という冷却しづらく、熱的に厳しい位置ではなく、DIMM.2というメモリスロットの隣に直立するライザーカードに設置するというASUS ROG ZENITH EXTREME

の利点を活かして、サーマルスロットリングによる減速を避けようと、パッシブクーリングとしてヒートシンク

を高熱伝導率の放熱シリコーンパッド

を挟んで取り付けた。

さらに念には念を．．．ということで、DIMM.2の上部に小型ファンが追加で取り付けられるので、そこにファンを設置することにした。

通常M/Bに設けられることから、M/Bと密着しており、位置的にPCIeスロットの間で風も遠しにくいため冷却に困るM.2 SSDだが、このASUS ROG ZENITH EXTREMEはメモリ横にライザーカードを取り付けることで2枚の横から風を吹きつけることができ、冷却は万全。

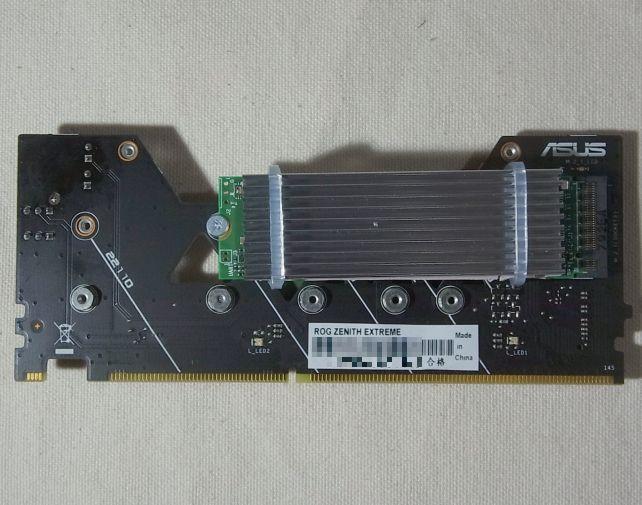

レール取り付け前

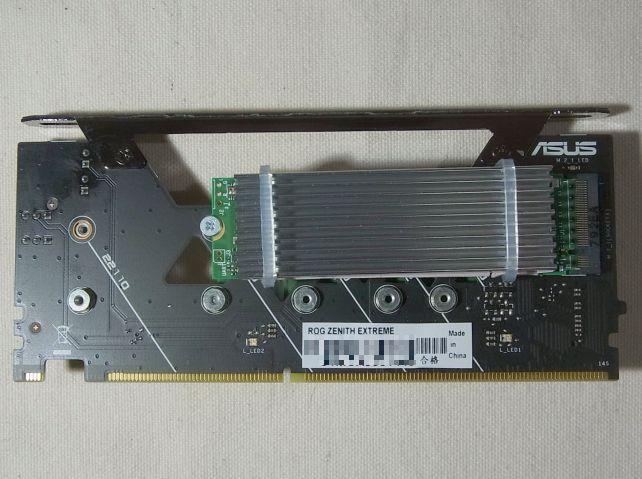

レール取り付け後

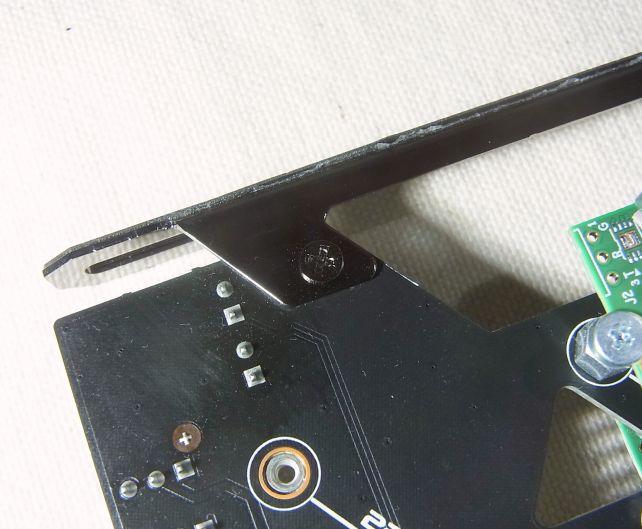

レールはしっかりとネジ留め

DIMM.2の上部にファンをつけるための金属のレールを取り付け、それにファンを固定、手近のファンポートから給電。一応40mmファンを二つ付けることもできるようだが、どのみち2280クラスのM.2 SSDはDIMM.2の両面にやや偏って（M/B取り付け後下側となる部分）つけられているので、50mmファンでちょうど覆えることから、50mm角のファン一発で冷却することにした。

50mmファンはケースにつけられることは少ないからか、80mm以上のファンではラインアップされている発光タイプはない。そこでどうせ地味ならばと、定評のあるAINEXの静音タイプを選択。

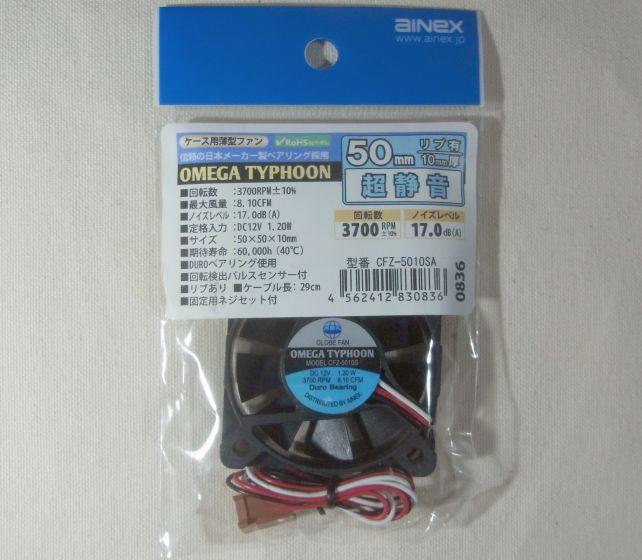

CFZ-5010SAは毎分3700回転の「超静音」タイプ

「高品質・信頼の日本メーカー製ベアリングで長寿命」を謳うAinexの50mm薄型ファン、Omega Typhoon CFZ-5010。バリエーションとしては、3700rpmのCFZ-5010SAと、3000rpmのCFZ-5010LAがあり、それぞれ超静音タイプと究極静音タイプと名付けられているが、これは3700rpmの超静音タイプ。究極静音タイプならノイズが13.83dBAとのことだが、17.0dBAの超静音タイプで十分だろうと。というのも同じPCケースに組み込んでいるCPUクーラーが、簡易水冷のENERMAX LIQTECH TR4 ELC-LTTR280-TBP

であり、その騒音が公称14～28dBA。これがPCケースCORSAIR Carbide Air 540の天板に鎮座する。なら、ケース内のファンが17dBAであってもわかりゃしない...と冷却性能を重視することに。

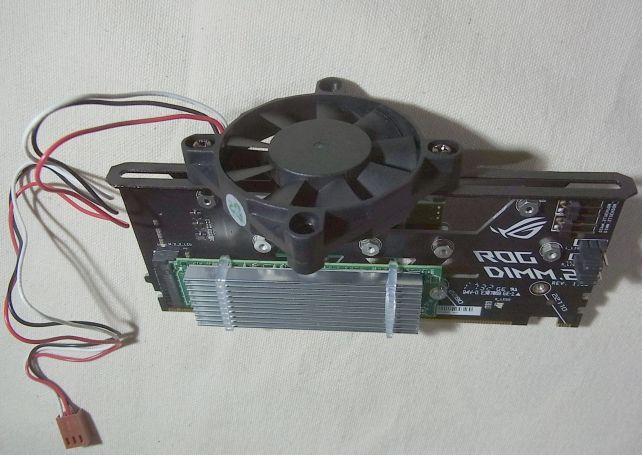

こんな感じでSSDの付いている方に偏心して取り付け

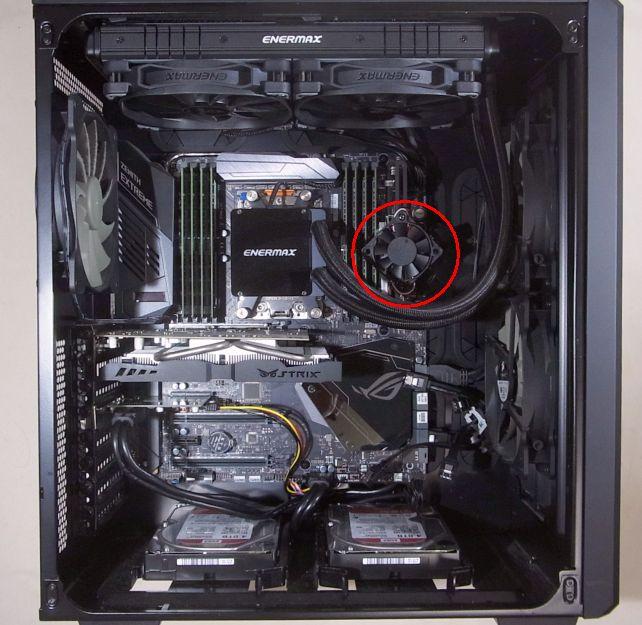

できあがりはこんな感じ

とりあえず冷えているようなので、良しとする！←作業しているうちに夏が終わってしまった...

【CFZ-5010SA仕様】

定格入力：DC12V
サイズ：50×50×10mm、リブあり
期待寿命：60,000h (40℃)

回転数：3700rpm±10%
最大風量：8.10CFM
ノイズレベル：17.0dBA
消費電力：1.20W
ケーブル長: 29cm（3ピンコネクタタイプ）
Duroベアリング使用

回転検出パルスセンサー付

付属品：固定用ネジセット

Ainex Omega Typhoon CFZ-5010LA・CFZ-5010SA
