トランジスタ技術2017年6月号の付録なので、本誌での解説をよみながら、

接続してサンプルプログラムをつかうと簡単に計測結果をWeb表示できました。

WebIOPiというアプリでラズベリーパイがWebサーバになっていて、定期的にマルチメータからデータを読みだしています。計測からWeb表示までの技術を知りたいと思っていたので良い教材になりました。

主に電流電圧計測をしたいと思っていたのですが、電流電圧は比較的単純です。

電圧は単純な分圧で、電流は1Ωの抵抗を直列につなぎ、その電圧を計測する仕様です。

ADコンバータが２Vまで計測できるため、1Ωで２Aまで計測できるわけです。

ただ、1Ωは電流計測には少し大きすぎる気がします。２Aだと２Wなので画面にも出ていますが発熱も気になります。

PICマイコンの処理も300msのSleepで管理していて約500msの時間刻みとありましたが、割り込みできっちり管理していないのも気になりました。PICは詳しくないのですが、マイコンの制約なんでしょうか。

実用には気になるところがありましたが、計測の基本からマイコンでの計測から表示までの一連の流れをしるにはすごく良い教材でした。

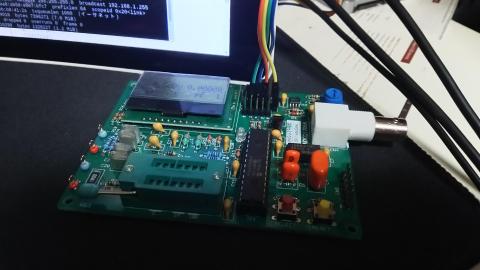

電圧・電流計測、抵抗、コンデンサの容量測定、カウンタがついているのですが、全部出来合いのモジュールを使わず、タイマーや比較用抵抗、コンデンサを駆使して計測しています。

アナログ回路的な計測の原理はすごく勉強になります。

Webアプリをよく知りませんが、ラズベリーパイのほうも出来合いのソフトをうまく活用しているので、簡単に使うことができました。
