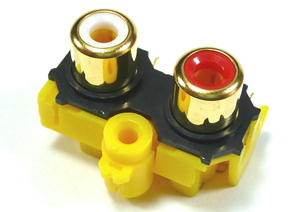

横ステレオ金メッキ基板用ＲＣＡ（ピンジャック）黄

SP01.JP　が店じまいする前に購入した　10個　390円

安いが綺麗ですし金属は真鍮製

後ろ姿

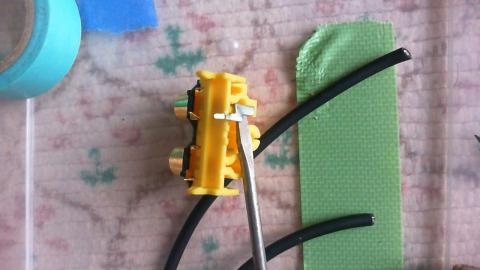

マイナスドライバーを差し入れゆっくりと持ち上げる

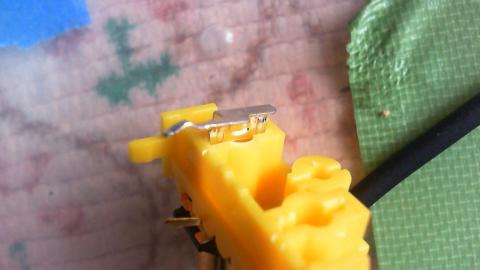

端子金属を極力曲げないように

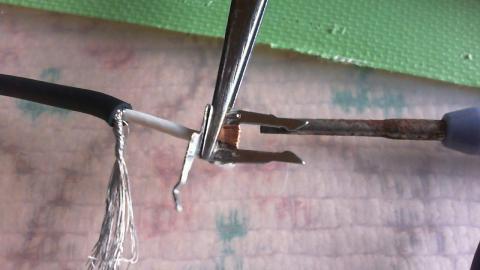

銅線を内側から外側に折り曲げてピンセットで固定

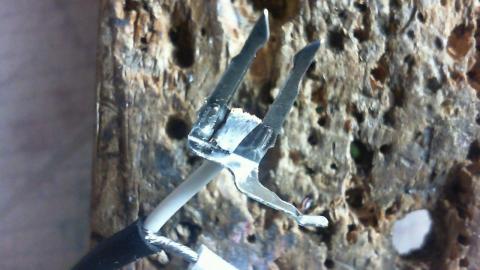

内側から半田

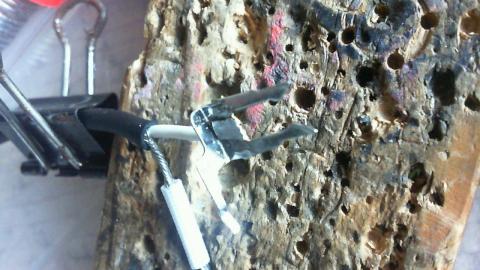

銅線を折り曲げた所には半田を浸透させない　半田付けした分少し分厚くなるのでゆっくりと

クランプや大きなプライヤ曲げない様に元に差し戻す

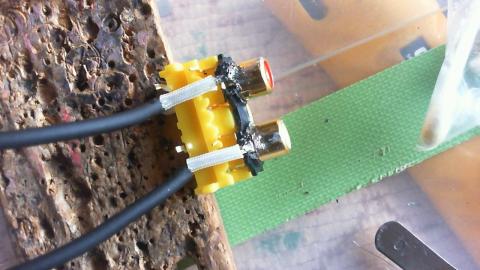

グランド半田付け接触しない様にチューブを通しておく、RCAプラグのグランドがほんの少し接触

するぐらいの所に銅線を扇状に半田付け

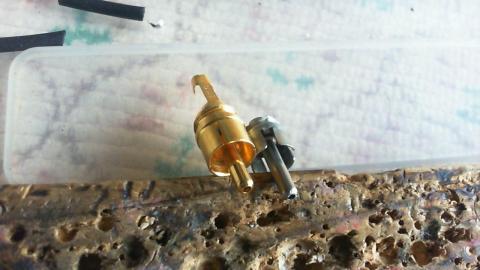

非常に珍しい先端穴あきRCAピン　両方とも真鍮製

左側はつい先日オークションで６個で350円　日本製で造りは綺麗ですね

右側は古いRCAケーブルからより外したチューリップ型　真鍮製

先端の穴まで銅線をを通して半田付け、先端をやすりで整えて挿せば銅線同士が接触する事で

良好な状態で信号が送られると思う？？？？？？？？

 これで実験用安価な端子を使った用意ができたのでチョット変わった木製ケース造りに入ります
