LM117、317や1085の方が1/3の値段ですが低ノイズと言われているのでaliexpress.com

で購入。UABの電源に使いたいと思っています。2月9日

今は、中国大陸今回は送料無料を選んでみました、さてどれ位で手元に届くか？本当に届くか？

2017/3/11

注文して早や一ヶ月、未だに届いていない。

日本への発送が少ないストアで買い物をするとこんな事になります。

日本への発送が多々有る所は2週間前後で到着なのですが、これで故障していたら怒っちゃいますが

ま　気長に待ちます。

2017/3/25

やっと届きました

４５日間　何処をさまよっていたのでしょう

さて今日はこれがどの位の出力電圧なのか調べてみます。

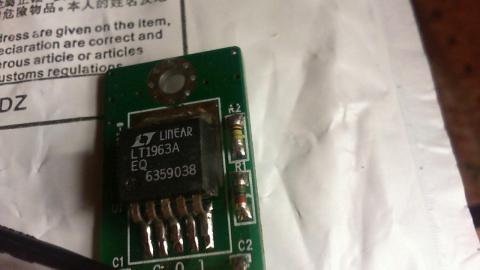

あまり見ない抵抗

3x2cm基盤　3端子レギュレータの代わりに使えるようになっています。

2個の抵抗はまだまだ普及していないメルフ抵抗器 (円筒形チップ固定抵抗器)

メーカー不明

噂だと結構いいらしい

上が468Ω　下が1505Ω

チップコンデンサ

メーカー不明　耐圧不明　

左C1　1.125nF　1125pF　右C2　1.122nF　1122pF

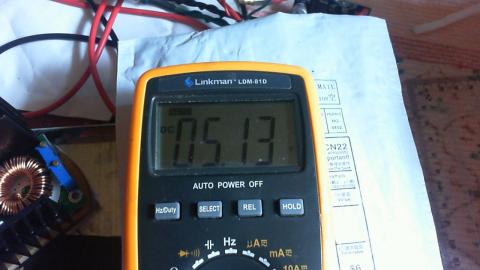

DC出入力　ドロップアウト電圧：340mV

入力5.35V　　出力5.13V
入力6.91V　　出力5.13V
入力9V　　出力5.13V
入力12V　　出力5.13V

5Vより少しオーバーですがUSB規格5V（±5%）範囲内です

OKでしょう

データシートのサンプルの回路には最低限は低抵抗（ESR）10uF出入力が書かれています

出力に低ESRのPOLYコンデンサ100uFと10uFセラミックコンデンサが一番ノイズが少ないベスト

だとも書かれてます。

これとOSコンでいいかな？

やっぱり熱安全性の為にヒートシンクは必要でしょう
