たかじんさんのディスクリート電源基板です。

ラズパイ(Pi2)とDACそれぞれ個別に電源供給を行う為、2枚使います。

電解コンはニチコン FG 4,700μF×2、その他の部品は部品リスト通りにしました。

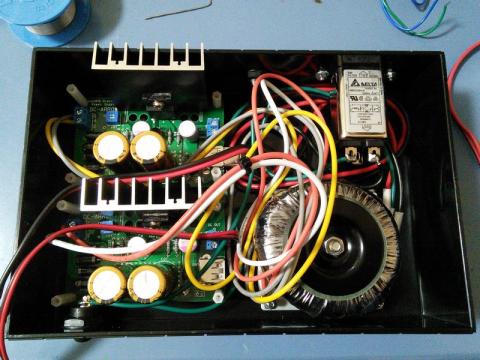

ゆくゆくはラズパイ、DACと共に金属ケースに組み込むので、トロイダルトランスのケーブルは切らずに詰め込んでいます。

■電源測定

二股のDCケーブルを使い、ラズパイに供給した状態で測定しました。

綺麗な波形ではないでしょうか。

■組み込み

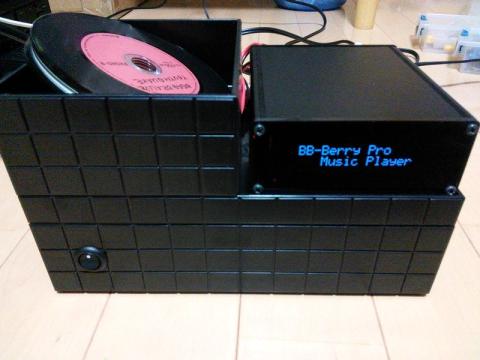

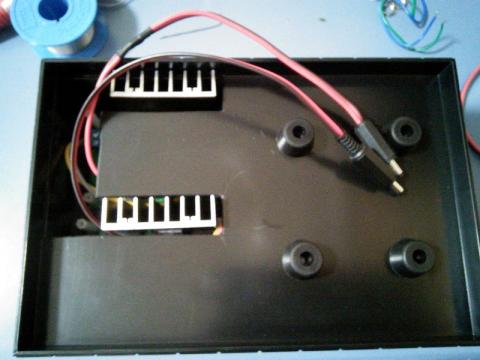

加工した薄型トレーを重ねて、ヒートシンク側に更にもう一段トレーを重ねてみました。

が、ラズパイに供給している基板のヒートシンクが結構熱くなるので、ヒートシンク上には置くのをやめました。

■音への影響

スイッチング電源からDC-ARROWに変えて、薄いベールが剥がれた様なクッキリ感が印象的です。
