車載用の小型モニターです。

RCAコネクタで黄色と白色の2系統、入力があります。

通常は黄色側を表示し、白色側に入力があると自動で切り替わります。

これはバックモニター用のモニターだからのようです。

今回は1チップのコンピューター、IchigoJamの表示用に買いました。

これとは別に15インチのテレビも用意してあるんですが、本体が小さいのでこっちのがハマります。

IchigoJam本体は名刺より少し大きいくらいです。28ピンDIPのマイコンチップが大きく見えます。

接続した状態

電源は12Vで動きました。

外付けHDD用と思しき適当なACアダプタ(12V1.5A)で、あっさり。

DCジャックは極性統一型のもののようです。中心が＋、外が−です。

秋月電子とかでも500円くらいで売ってるのが使えると思いますよ。

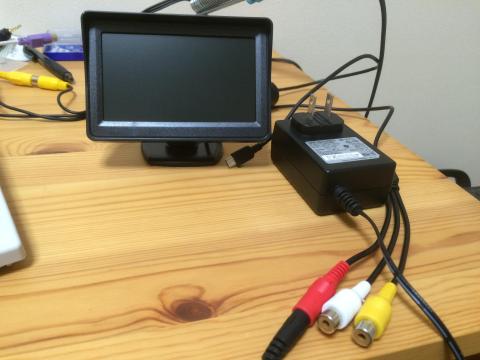

モニターとコネクタ

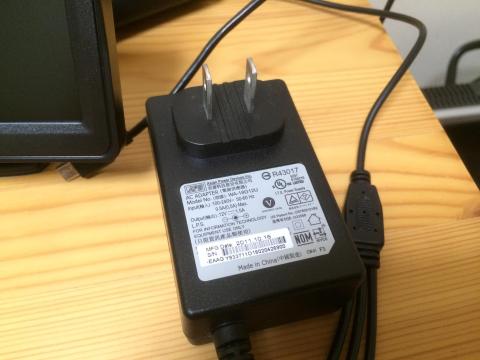

電源に使ったACアダプタ。外付けHDD用で12V1.5A
