全長20cm 100V 10A対応 PC用ノイズフィルタケーブル



Schaffner FN9222 10 06


250VAC/50℃
10A

1mΩ
2X0.225mH
0.1uF
2X2200pF
漏洩抵抗 Leakage Current:0.3mA



インダクタンス数値が少ないですが電流数値も高く、カホパーツで250円位
だったので古いPC電源ケーブルを切ってPC用に作ってみました。
(チョークコイルを着けた方がいいのかな?)

ちなみにアースはちょん切って繋いでいません、繋いだのはホット、
コールドのみ
プラスチックケースは半透明だったので内側に黒で塗装。
透明、半透明のケースを塗装する時は内側にすると下手なタレやムラが内側
だけで外側の見た目に全く影響なしになります。

1mSchaffner FN9222 10 06H   250円
ケース  100均小物入れ      35円
古いPCケーブル
真鍮 3Mネジ 2本
裸丸型圧着端子 2個
これが上手く行けばノートPCアダプタ用の
3ピンミッキー型コンセントプラグケーブル

もし選ばれたら NUC キット にも使ってみたい。

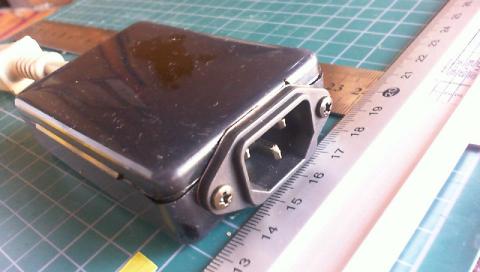

差込側
差込側

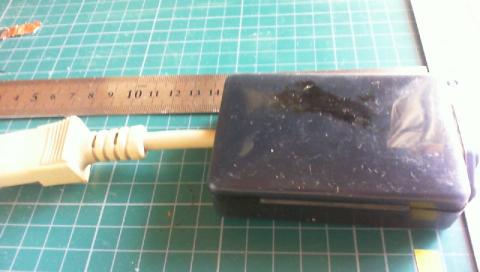

全長20cm ケースの塗装ムラも分かりません
全長20cm ケースの塗装ムラも分かりません

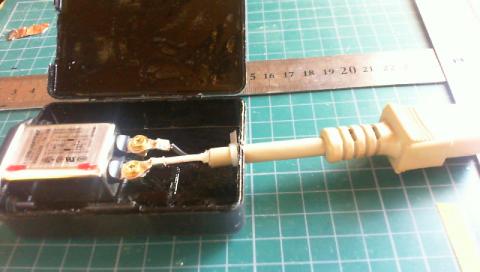

内側の塗装は酷い物です
内側の塗装は酷い物です,

赤いしるしのマジックが付いた白いケーブルがホット、しるし無し黒いケーブルの方がコールドと

想ってましたが、正しいのは黒いケーブルがホットに行き、白いケーブルがコールドです。

せっかくノイズフィルター使うのでコンセントとの極性合わせも、逆に繋いでハムノイズが出てきたら元が取れない。

更新: 2015/08/04
実用性

気軽に使用できる

ケースに入れる必要も無く熱収縮チューブ等を使えばケーブルの延長として使える。
